一、ESP8266模块硬件特性详解

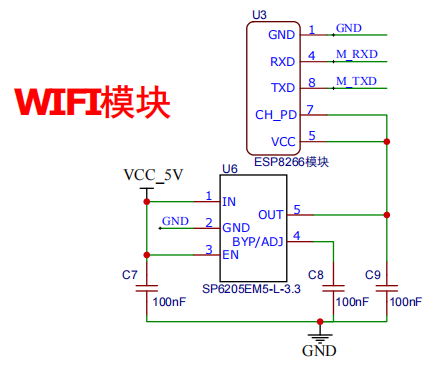

1.1 模块引脚定义与功能
1.2 启动模式配置
复制代码
启动模式选择：
IO0引脚状态 | 启动模式
高电平(3.3V) | 正常启动(Flash运行)
低电平(GND) | 下载模式(UART烧录)
注意事项：
1. 上电前先拉低IO0，再上电进入下载模式
2. 正常运行时IO0需悬空或接高电平
3. CH_PD引脚必须接3.3V使能模块
二、AT指令集详细解析
2.1 基础AT指令集
c
复制代码
// 完整AT指令分类
1. 测试指令：AT
2. 查询指令：AT+CWMODE?、AT+CWJAP?
3. 设置指令：AT+CWMODE=3、AT+CWJAP="ssid","pwd"
4. 执行指令：AT+RST、AT+GMR
5. 透传相关：AT+CIPMODE=1、AT+CIPSEND
2.2 工作模式详解
复制代码
三种工作模式对比：
┌──────────┬────────────┬────────────┬─────────────┐
│ 模式 │ CWMODE参数 │ 功能描述 │ 适用场景 │
├──────────┼────────────┼────────────┼─────────────┤
│ Station │ 1 │ 客户端模式 │ 连接路由器 │
│ 模式 │ │ │ 访问互联网 │
├──────────┼────────────┼────────────┼─────────────┤
│ AP │ 2 │ 热点模式 │ 创建Wi-Fi │
│ 模式 │ │ │ 供其他设备 │
├──────────┼────────────┼────────────┼─────────────┤
│ 混合模式 │ 3 │ 双模并行 │ 同时作为 │
│ │ │ │ 客户端和AP │
└──────────┴────────────┴────────────┴─────────────┘
三、代码优化与增强
3.1 增强型esp8266.c代码
c
复制代码
/**
* @file esp8266_enhanced.c
* @brief ESP8266模块增强版驱动
*
* 新增功能：
* 1. 自动重连机制
* 2. 信号强度检测
* 3. 连接状态监控
* 4. 错误日志记录
* 5. 多AP切换支持
*/
#include "esp8266_enhanced.h"
#include "cJSON.h" // JSON解析库
// 连接状态枚举
typedef enum {
WIFI_STATE_DISCONNECTED = 0,
WIFI_STATE_CONNECTING,
WIFI_STATE_CONNECTED,
WIFI_STATE_GOT_IP,
WIFI_STATE_SERVER_CONNECTED,
WIFI_STATE_TRANSMISSION
} WifiState_t;
// Wi-Fi配置结构体
typedef struct {
char ssid[32];
char password[64];
uint8_t retry_count;
uint16_t timeout_ms;
} WifiConfig_t;
// 全局状态变量
static WifiState_t wifi_state = WIFI_STATE_DISCONNECTED;
static uint8_t wifi_rssi = 0; // 信号强度
static uint32_t reconnect_timer = 0;
/**
* @brief 获取Wi-Fi信号强度
*
* @return int8_t RSSI值(负数，越接近0信号越好)
*/
int8_t ESP8266_Get_RSSI(void)
{
char response[64];
char *rssi_str;
if (ESP8266_Send_AT_Cmd("AT+CWJAP?\r\n", "+CWJAP:", 1000))
{
// 解析响应格式: +CWJAP:"ssid","bssid",channel,rssi
// 例: +CWJAP:"TP-LINK_1234","ac:84:c9:xx:xx:xx",6,-45
strcpy(response, (char *)uart2_buffer);
rssi_str = strrchr(response, ',');
if (rssi_str)
{
wifi_rssi = atoi(rssi_str + 1);
return wifi_rssi;
}
}
return 0; // 获取失败
}
/**
* @brief 自动选择最佳AP连接
*
* @param ap_list AP列表数组
* @param count AP数量
* @return uint8_t 选择的AP索引
*/
uint8_t ESP8266_Auto_Select_AP(WifiConfig_t *ap_list, uint8_t count)
{
uint8_t best_ap = 0;
int8_t best_rssi = -100; // 初始化为很弱的信号
// 扫描可用的AP
if (ESP8266_Send_AT_Cmd("AT+CWLAP\r\n", "OK", 5000))
{
char *scan_result = (char *)uart2_buffer;
char *line = strtok(scan_result, "\r\n");
while (line != NULL)
{
// 解析扫描结果格式: +CWLAP:(ecn,ssid,rssi,mac,channel)
for (uint8_t i = 0; i < count; i++)
{
if (strstr(line, ap_list[i].ssid))
{
// 提取RSSI值
char *rssi_start = strchr(line, ',');
rssi_start = strchr(rssi_start + 1, ',');
if (rssi_start)
{
int8_t current_rssi = atoi(rssi_start + 1);
if (current_rssi > best_rssi)
{
best_rssi = current_rssi;
best_ap = i;
}
}
}
}
line = strtok(NULL, "\r\n");
}
}
return best_ap;
}
/**
* @brief 智能重连机制
*
* @param config Wi-Fi配置
* @param max_retries 最大重试次数
*/
void ESP8266_Smart_Reconnect(WifiConfig_t *config, uint8_t max_retries)
{
static uint8_t retry_count = 0;
static uint32_t backoff_delay = 1000; // 初始退避延时
if (wifi_state == WIFI_STATE_DISCONNECTED)
{
if (retry_count < max_retries)
{
printf("尝试重连Wi-Fi，第%d次\n", retry_count + 1);
if (ESP8266_Connect_WiFi(config->ssid, config->password))
{
wifi_state = WIFI_STATE_CONNECTED;
retry_count = 0;
backoff_delay = 1000;
printf("Wi-Fi重连成功\n");
}
else
{
retry_count++;
// 指数退避算法
backoff_delay = backoff_delay * 2;
if (backoff_delay > 30000) backoff_delay = 30000;
printf("重连失败，%dms后再次尝试\n", backoff_delay);
vTaskDelay(pdMS_TO_TICKS(backoff_delay));
}
}
else
{
printf("达到最大重连次数，等待手动干预\n");
// 可以在这里触发硬件复位或切换到备份AP
}
}
}
/**
* @brief 获取模块信息
*
* @param info_buffer 信息缓冲区
* @param size 缓冲区大小
*/
void ESP8266_Get_Module_Info(char *info_buffer, uint32_t size)
{
char temp[256];
// 获取固件版本
if (ESP8266_Send_AT_Cmd("AT+GMR\r\n", "OK", 1000))
{
snprintf(temp, sizeof(temp), "固件版本:\n%s\n", uart2_buffer);
strncat(info_buffer, temp, size - strlen(info_buffer) - 1);
}
// 获取MAC地址
if (ESP8266_Send_AT_Cmd("AT+CIPSTAMAC?\r\n", "+CIPSTAMAC:", 1000))
{
snprintf(temp, sizeof(temp), "MAC地址: %s\n", uart2_buffer);
strncat(info_buffer, temp, size - strlen(info_buffer) - 1);
}
// 获取IP信息
if (ESP8266_Send_AT_Cmd("AT+CIFSR\r\n", "OK", 1000))
{
snprintf(temp, sizeof(temp), "IP信息:\n%s\n", uart2_buffer);
strncat(info_buffer, temp, size - strlen(info_buffer) - 1);
}
}
3.2 心跳包管理任务
c
复制代码
/**
* @brief 心跳包发送任务
*
* @param pvParameters 任务参数
*/
void ESP8266_Heartbeat_Task(void *pvParameters)
{
TickType_t last_beat_time = 0;
const TickType_t heartbeat_interval = pdMS_TO_TICKS(30000); // 30秒
while (1)
{
// 检查连接状态
if (wifi_state >= WIFI_STATE_SERVER_CONNECTED)
{
if (ESP8266_TCP_Heartbeat())
{
printf("心跳包发送成功\n");
// 更新最后一次成功时间
last_beat_time = xTaskGetTickCount();
// 检查信号强度
int8_t rssi = ESP8266_Get_RSSI();
if (rssi < -80) // 信号较弱
{
printf("警告：Wi-Fi信号较弱 (RSSI: %d)\n", rssi);
}
}
else
{
printf("心跳包发送失败\n");
// 连续失败3次，触发重连
static uint8_t failed_count = 0;
failed_count++;
if (failed_count >= 3)
{
printf("心跳包连续失败，触发重连机制\n");
wifi_state = WIFI_STATE_DISCONNECTED;
failed_count = 0;
}
}
}
// 等待下一次心跳
vTaskDelay(heartbeat_interval);
}
}
四、高级应用场景
4.1 MQTT协议支持
c
复制代码
/**
* @brief ESP8266 MQTT连接功能
*
* 巴法云支持MQTT协议，端口9501
* 相比于TCP透传，MQTT更节省流量
*/
// MQTT连接参数
typedef struct {
char client_id[32];
char username[32];
char password[64];
uint16_t keepalive;
uint8_t clean_session;
} MqttConfig_t;
/**
* @brief 连接MQTT服务器
*
* @param ip 服务器地址
* @param port 端口号
* @param config MQTT配置
*/
uint8_t ESP8266_Connect_MQTT(char *ip, char *port, MqttConfig_t *config)
{
char cmd[256];
// 设置单连接模式
if (!ESP8266_Send_AT_Cmd("AT+CIPMUX=0\r\n", "OK", 1000))
return 0;
// 连接MQTT服务器
snprintf(cmd, sizeof(cmd),
"AT+CIPSTART=\"TCP\",\"%s\",%s\r\n",
ip, port);
if (!ESP8266_Send_AT_Cmd(cmd, "OK", 5000))
return 0;
// 发送MQTT连接报文
snprintf(cmd, sizeof(cmd),
"MQTT CONNECT: "
"client_id=%s&"
"username=%s&"
"password=%s&"
"keepalive=%d&"
"clean_session=%d\r\n",
config->client_id,
config->username,
config->password,
config->keepalive,
config->clean_session);
// 需要手动计算报文长度并发送
// 此处简化处理，实际需要按MQTT协议格式
return 1;
}
4.2 OTA远程升级功能
c
复制代码
/**
* @brief ESP8266 OTA升级功能
*
* 通过Wi-Fi远程升级STM32固件
* 使用Ymodem协议传输bin文件
*/
// OTA升级状态机
typedef enum {
OTA_IDLE,
OTA_CHECKING,
OTA_DOWNLOADING,
OTA_VERIFYING,
OTA_UPDATING,
OTA_SUCCESS,
OTA_FAILED
} OTA_State_t;
/**
* @brief 检查是否有新版本
*
* @param version_url 版本检查URL
* @param current_ver 当前版本号
*/
uint8_t ESP8266_Check_Update(char *version_url, uint32_t current_ver)
{
char cmd[128];
// 发送HTTP GET请求获取版本信息
snprintf(cmd, sizeof(cmd),
"GET %s HTTP/1.1\r\n"
"Host: %s\r\n"
"Connection: close\r\n\r\n",
version_url, "ota.server.com");
// 通过TCP发送请求
// 解析服务器响应，比较版本号
return 0; // 返回是否有更新
}
/**
* @brief 执行OTA升级
*
* @param bin_url 固件文件URL
* @param flash_addr 烧录地址
*/
uint8_t ESP8266_Perform_OTA(char *bin_url, uint32_t flash_addr)
{
// 1. 建立TCP连接
// 2. 发送HTTP请求下载固件
// 3. 接收数据并写入Flash
// 4. 校验固件完整性
// 5. 跳转到新固件执行
printf("OTA升级开始...\n");
// 此处为简化示例，实际需要完整的Ymodem协议实现
return 1;
}
五、调试与故障排除
5.1 常见问题解决
复制代码
故障现象 | 可能原因 | 解决方案
-----------------------|-----------------------|-------------------------
模块不响应AT指令 | 1. 电源不稳定 | 1. 使用独立3.3V稳压源
| 2. 串口波特率不匹配 | 2. 检查波特率(默认115200)
| 3. CH_PD引脚未使能 | 3. 确保CH_PD接3.3V
| 4. TX/RX交叉连接 | 4. MCU_TX接模块_RX
连接Wi-Fi失败 | 1. SSID/密码错误 | 1. 确认Wi-Fi信息
| 2. 信号太弱 | 2. 靠近路由器
| 3. 路由器设置限制 | 3. 关闭MAC过滤
TCP连接频繁断开 | 1. 路由器设置 | 1. 调整路由器MTU
| 2. 心跳包间隔太长 | 2. 缩短心跳间隔(30-60s)
| 3. 网络不稳定 | 3. 增加重连机制
5.2 调试工具推荐
python
复制代码
# Python串口调试脚本示例
import serial
import time
class ESP8266_Debugger:
def __init__(self, port, baudrate=115200):
self.ser = serial.Serial(port, baudrate, timeout=1)
def send_at(self, cmd, timeout=2):
"""发送AT指令并接收响应"""
self.ser.write((cmd + '\r\n').encode())
time.sleep(0.1)
response = b''
start_time = time.time()
while time.time() - start_time < timeout:
if self.ser.in_waiting:
response += self.ser.read(self.ser.in_waiting)
if b'OK' in response or b'ERROR' in response:
break
return response.decode('utf-8', errors='ignore')
def test_all_commands(self):
"""测试所有基础AT指令"""
tests = [
("AT", "模块通信测试"),
("AT+GMR", "获取版本信息"),
("AT+CWMODE=3", "设置工作模式"),
("AT+CWLAP", "扫描Wi-Fi"),
("AT+CIFSR", "获取IP地址"),
]
for cmd, desc in tests:
print(f"\n{desc}: {cmd}")
response = self.send_at(cmd)
print(f"响应: {response}")
time.sleep(1)
性能优化建议
7.1 内存优化策略
c
复制代码
// 使用内存池管理
typedef struct {
uint8_t *buffer;
uint16_t size;
uint16_t used;
} MemoryPool_t;
// 动态内存分配优化
#define ESP8266_USE_STATIC_MEMORY 1
#if ESP8266_USE_STATIC_MEMORY
static uint8_t cmd_buffer[256]; // 静态分配
static uint8_t rx_buffer[1024];
#else
// 动态分配（需谨慎使用）
#endif
// 环形缓冲区实现
typedef struct {
uint8_t *buffer;
uint16_t head;
uint16_t tail;
uint16_t size;
uint8_t full;
} RingBuffer_t;
7.2 功耗优化
c
复制代码
/**
* @brief 进入低功耗模式
*/
void ESP8266_Enter_Low_Power_Mode(void)
{
// 1. 关闭Wi-Fi模块
ESP8266_Send_AT_Cmd("AT+CWQAP\r\n", "OK", 1000);
// 2. 进入睡眠模式
ESP8266_Send_AT_Cmd("AT+SLEEP=2\r\n", "OK", 1000);
// 3. 关闭模块电源（通过GPIO控制）
// GPIO_ResetBits(GPIOA, GPIO_Pin_1); // 关闭EN引脚
printf("ESP8266进入低功耗模式\n");
}
/**
* @brief 唤醒Wi-Fi模块
*/
void ESP8266_Wake_Up(void)
{
// 1. 使能模块电源
// GPIO_SetBits(GPIOA, GPIO_Pin_1);
vTaskDelay(pdMS_TO_TICKS(100));
// 2. 发送唤醒指令
ESP8266_Send_AT_Cmd("AT\r\n", "OK", 2000);
printf("ESP8266唤醒成功\n");
}
安全增强
8.1 数据加密传输
c
复制代码
/**
* @brief AES-128加密函数
*
* @param plaintext 明文数据
* @param key 加密密钥
* @param ciphertext 密文输出
*/
void ESP8266_AES_Encrypt(uint8_t *plaintext, uint8_t *key, uint8_t *ciphertext)
{
// 简化示例，实际需要使用硬件加密或软件库
// 如mbedTLS、wolfSSL等
// 这里可以使用XOR简单加密（仅示例，不用于生产环境）
for(int i = 0; i < 16; i++) {
ciphertext[i] = plaintext[i] ^ key[i];
}
}
/**
* @brief 安全连接函数
*/
uint8_t ESP8266_Secure_Connect(char *ssid, char *password, char *server_ip)
{
// 1. 使用WPA2加密连接Wi-Fi
// 2. 建立TLS/SSL连接（如果服务器支持）
// 3. 使用加密通信协议
char encrypted_cmd[128];
uint8_t aes_key[16] = {0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08,
0x09, 0x0A, 0x0B, 0x0C, 0x0D, 0x0E, 0x0F, 0x10};
// 加密敏感数据
uint8_t encrypted_data[64];
ESP8266_AES_Encrypt((uint8_t*)password, aes_key, encrypted_data);
// 建立安全连接
// ... 具体实现
return 1;
}
