一、AXP2101部分信息介绍
AXP2101数据手册 部分内容：

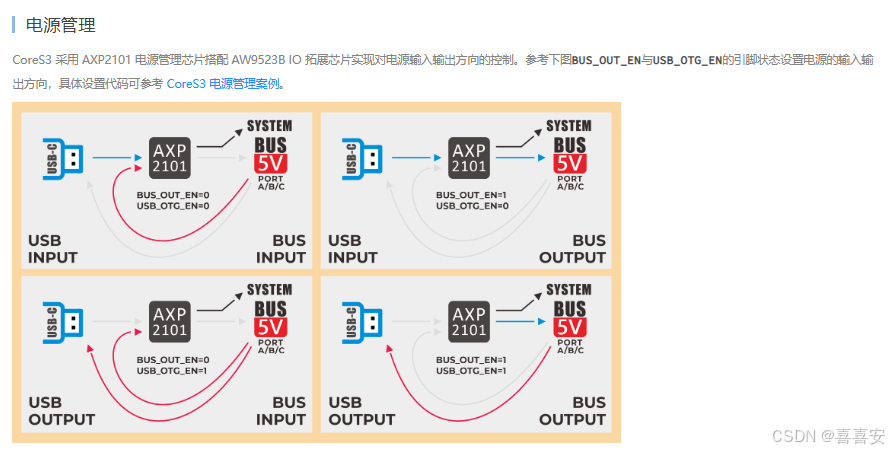

根据提供的资料，我们可以知道CoreS3使用AXP2101电源管理芯片，并且屏幕背光可能由AXP2101的某个电源输出控制。从原理图片段中可以看到，屏幕背光（BL）由AXP2101的DLDO1（或DC1SW）输出控制。 另外，我们还可以看到AXP2101的I2C地址是0x34 ，并且内部I2C连接使用GPIO12和GPIO11（即I2C_SYS_SDA和I2C_SYS_SCL）。
因此，关闭屏幕背光的方法是通过I2C向AXP2101的相应寄存器写入数据，以关闭DLDO1（或调整其输出电压为0V，或者关闭其输出）。
从AXP2101的数据手册中，我们找到以下相关寄存器：

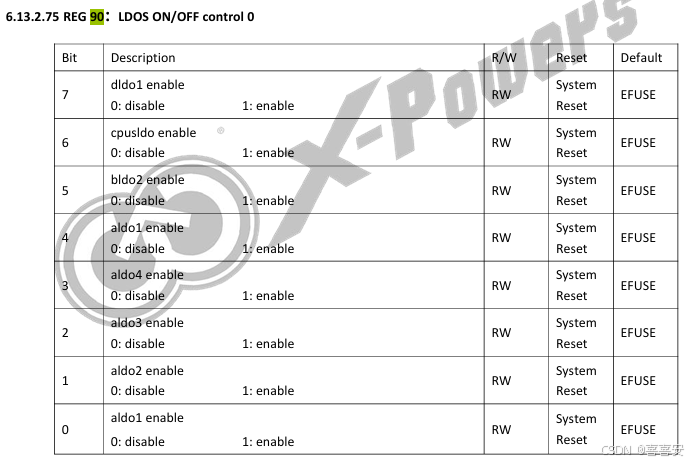

REG90H：LDOS ON/OFF控制0，其中第7位是DLDO1的使能位（0：禁用，1：启用）

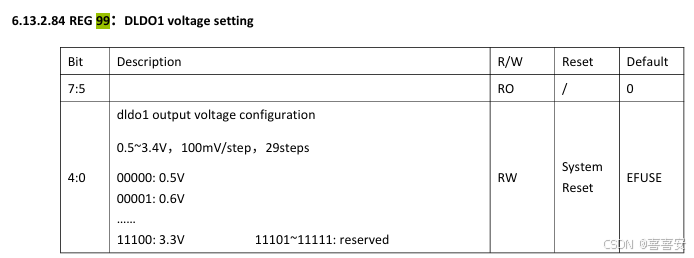

REG99H：DLDO1电压设置，可以设置输出电压从0.5V到3.3V（具体设置值见寄存器描述）
因此，我们可以通过以下步骤关闭背光：
禁用DLDO1输出（将REG90H的第7位设为0）。
或者，将DLDO1的输出电压设置为0V（但注意，寄存器设置中最低电压为0.5V，所以不能设置为0V，因此最好采用禁用输出）。

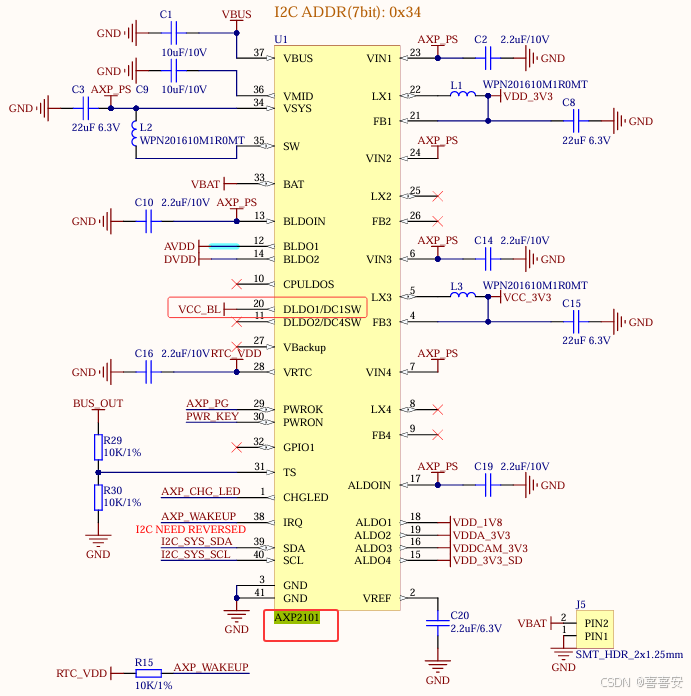

另外，我们还需要确认DLDO1是否确实用于屏幕背光。从原理图片段中可以看到，屏幕背光（BL）连接到AXP2101的DLDO1/DC1SW引脚（第20脚）。因此，控制DLDO1的输出来关闭背光是正确的。
所以，程序步骤为：

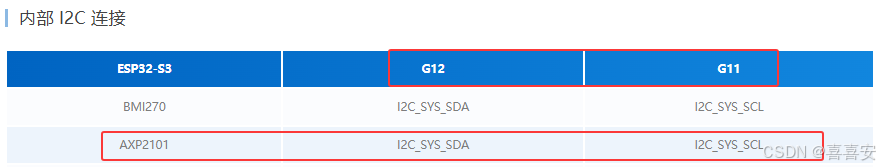

初始化I2C，使用GPIO11（SCL）和GPIO12（SDA）。
向AXP2101的REG90H寄存器写入数据，将第7位设为0（禁用DLDO1），同时保持其他位不变。
注意：在修改寄存器时，我们最好先读取当前值，然后只修改需要改变的位，以免影响其他功能。
但是，根据数据手册，REG90H的默认值是由EFUSE决定的，我们不确定默认状态下DLDO1是否已经开启。因此，我们直接写入0x00到REG90H可能会关闭所有在REG90H中控制的LDO（包括ALDO1等）。所以，我们最好先读取REG90H的值，然后仅将第7位清零，再写回去。
但是，由于我们只关心背光，而且背光由DLDO1控制，所以我们可以直接关闭DLDO1。
另外，我们也可以考虑通过控制背光的亮度来关闭，但这里我们直接关闭电源。
下面给出完整的MicroPython代码：
基于您提供的M5Stack CoreS3硬件资料和AXP2101数据手册，我为您提供完整的关闭屏幕背光的MicroPython程序。
1、程序1：
python
import machine
import time
class AXP2101:
def __init__(self, i2c_bus=0, scl_pin=11, sda_pin=12, address=0x34):
"""初始化AXP2101电源管理芯片"""
self.i2c = machine.I2C(i2c_bus, scl=machine.Pin(scl_pin), sda=machine.Pin(sda_pin))
self.address = address
def write_register(self, register, value):
"""向AXP2101寄存器写入数据"""
data = bytearray([register, value])
try:
self.i2c.writeto(self.address, data)
return True
except:
return False
def read_register(self, register):
"""从AXP2101寄存器读取数据"""
try:
self.i2c.writeto(self.address, bytearray([register]))
result = self.i2c.readfrom(self.address, 1)
return result[0]
except:
return None
class CoreS3_Backlight:
def __init__(self):
"""初始化CoreS3背光控制"""
self.axp = AXP2101()
def turn_off_backlight(self):
"""关闭屏幕背光"""
# 方法1: 通过禁用DLDO1来关闭背光（推荐）
# REG90H第7位控制DLDO1使能 (0:禁用, 1:启用)
reg90_value = self.axp.read_register(0x90)
if reg90_value is not None:
# 清除第7位 (DLDO1 enable bit)
new_value = reg90_value & ~(1 << 7)
self.axp.write_register(0x90, new_value)
print("背光已关闭 (通过禁用DLDO1)")
return True
return False
def turn_on_backlight(self):
"""打开屏幕背光"""
# 启用DLDO1
reg90_value = self.axp.read_register(0x90)
if reg90_value is not None:
# 设置第7位 (DLDO1 enable bit)
new_value = reg90_value | (1 << 7)
self.axp.write_register(0x90, new_value)
print("背光已打开")
return True
return False
def set_backlight_voltage(self, voltage):
"""设置背光电压 (0.5V - 3.3V)
参数:
voltage: 电压值，范围0.5-3.3V
"""
if voltage < 0.5 or voltage > 3.3:
print("电压范围应在0.5V-3.3V之间")
return False
# 计算寄存器值: (voltage - 0.5) / 0.1
reg_value = int((voltage - 0.5) / 0.1)
if reg_value > 29: # 最大29 (0.5 + 29*0.1 = 3.4V)
reg_value = 29
# 写入DLDO1电压设置寄存器 (REG99H)
success = self.axp.write_register(0x99, reg_value)
if success:
print(f"背光电压设置为: {voltage}V")
return success
def get_backlight_status(self):
"""获取背光状态"""
reg90_value = self.axp.read_register(0x90)
if reg90_value is not None:
dldo1_enabled = (reg90_value >> 7) & 0x01
return dldo1_enabled == 1
return None
# 使用示例
def main():
# 创建背光控制对象
backlight = CoreS3_Backlight()
# 检查当前背光状态
status = backlight.get_backlight_status()
if status is not None:
print(f"当前背光状态: {'开启' if status else '关闭'}")
# 关闭背光
print("正在关闭背光...")
if backlight.turn_off_backlight():
print("背光关闭成功")
else:
print("背光关闭失败")
time.sleep(2)
# 重新打开背光
print("正在打开背光...")
if backlight.turn_on_backlight():
print("背光打开成功")
else:
print("背光打开失败")
# 可选：调整背光亮度（通过电压）
# backlight.set_backlight_voltage(2.8) # 设置背光电压为2.8V
# 直接运行测试
if __name__ == "__main__":
main()2、程序2（简化版本）：
python
#简化版本（仅关闭背光）
import machine
def turn_off_backlight():
"""关闭CoreS3屏幕背光"""
i2c = machine.I2C(0, scl=machine.Pin(11), sda=machine.Pin(12))
axp_address = 0x34
try:
# 读取REG90H当前值
i2c.writeto(axp_address, bytearray([0x90]))
current_value = i2c.readfrom(axp_address, 1)[0]
# 禁用DLDO1（清除第7位）
new_value = current_value & ~(1 << 7)
i2c.writeto(axp_address, bytearray([0x90, new_value]))
print("屏幕背光已关闭")
return True
except Exception as e:
print(f"关闭背光失败: {e}")
return False
def turn_on_backlight():
"""打开CoreS3屏幕背光"""
i2c = machine.I2C(0, scl=machine.Pin(11), sda=machine.Pin(12))
axp_address = 0x34
try:
# 读取REG90H当前值
i2c.writeto(axp_address, bytearray([0x90]))
current_value = i2c.readfrom(axp_address, 1)[0]
# 启用DLDO1（设置第7位）
new_value = current_value | (1 << 7)
i2c.writeto(axp_address, bytearray([0x90, new_value]))
print("屏幕背光已打开")
return True
except Exception as e:
print(f"打开背光失败: {e}")
return False
# 使用示例
turn_off_backlight() # 关闭背光
# turn_on_backlight() # 打开背光二、背光系统架构
ESP32-S3 → I2C通信 → AXP2101电源芯片 → DLDO1输出 → 屏幕背光LED
1、详细实现原理
1.1 硬件连接关系
从硬件框图可以看出：
-
AXP2101 的DLDO1 输出连接到屏幕背光(BL)
-
DLDO1 同时也可作为DC1SW（开关功能）
-
背光控制通过I2C总线（GPIO11-SCL, GPIO12-SDA）实现
1.2 寄存器控制详解
python
# 您代码中的关键寄存器操作：
# REG90H - LDO开关控制寄存器
# 位布局：[DLDO1][CPUSLDO][BLDO2][ALDO1][ALDO4][ALDO3][ALDO2][ALDO1]
# 第7位 = DLDO1使能位 (1=开启, 0=关闭)
# 读取当前值
i2c.writeto(axp_address, bytearray([0x90]))
current_value = i2c.readfrom(axp_address, 1)[0]
# 关闭背光：清除第7位
new_value = current_value & ~(1 << 7)
# 打开背光：设置第7位
new_value = current_value | (1 << 7)1.3 背光控制的本质
您的代码实际上是通过切断背光LED的供电来实现"关闭"的：
正常状态：AXP2101 DLDO1输出3.3V → 背光LED得电 → 屏幕亮起
关闭状态：AXP2101 DLDO1输出0V → 背光LED断电 → 屏幕变黑
完整的背光控制系统
让我展示一个更完整的实现，包括亮度调节：
python
import machine
class CoreS3_Backlight:
def __init__(self):
self.i2c = machine.I2C(0, scl=machine.Pin(11), sda=machine.Pin(12))
self.address = 0x34
def _read_reg(self, reg):
"""读取寄存器"""
self.i2c.writeto(self.address, bytearray([reg]))
return self.i2c.readfrom(self.address, 1)[0]
def _write_reg(self, reg, value):
"""写入寄存器"""
self.i2c.writeto(self.address, bytearray([reg, value]))
def get_backlight_status(self):
"""获取背光状态"""
reg90 = self._read_reg(0x90)
dldo1_enabled = (reg90 >> 7) & 0x01
return "开启" if dldo1_enabled else "关闭"
def turn_off_backlight(self):
"""关闭背光 - 切断电源"""
reg90 = self._read_reg(0x90)
# 清除第7位 (DLDO1使能位)
new_value = reg90 & ~(1 << 7)
self._write_reg(0x90, new_value)
print("背光已关闭 (电源切断)")
return True
def turn_on_backlight(self, brightness=100):
"""打开背光 - 恢复供电并可设置亮度"""
reg90 = self._read_reg(0x90)
# 设置第7位 (DLDO1使能位)
new_value = reg90 | (1 << 7)
self._write_reg(0x90, new_value)
# 可选：设置亮度
if brightness != 100:
self.set_brightness(brightness)
print(f"背光已开启 (亮度: {brightness}%)")
return True
def set_brightness(self, percent):
"""通过调节电压设置背光亮度"""
if percent < 0 or percent > 100:
return False
# 电压范围：0.5V (最暗) - 3.3V (最亮)
voltage = 0.5 + (3.3 - 0.5) * (percent / 100.0)
# 计算寄存器值：REG99H控制DLDO1输出电压
# 公式：(电压 - 0.5) / 0.1
reg_value = int((voltage - 0.5) / 0.1)
if reg_value > 28: # 最大28对应3.3V
reg_value = 28
self._write_reg(0x99, reg_value)
print(f"背光亮度设置为 {percent}% (电压: {voltage:.2f}V)")
return True
# 测试所有功能
backlight = CoreS3_Backlight()
print(f"当前背光状态: {backlight.get_backlight_status()}")
# 演示完整控制流程
backlight.turn_on_backlight(50) # 开启并设置50%亮度
backlight.set_brightness(30) # 调整为30%亮度
backlight.set_brightness(80) # 调整为80%亮度
backlight.turn_off_backlight() # 完全关闭背光
backlight.turn_on_backlight() # 重新开启(默认100%亮度)三、背光控制的关键因素
1. 电源管理 (AXP2101芯片)
-
负责提供可调的直流电压给背光LED
-
DLDO1是专门用于背光供电的线性稳压器
2. 电压与亮度的关系
高电压 (3.3V) → 大电流 → 背光LED更亮
低电压 (0.5V) → 小电流 → 背光LED更暗
零电压 (0V) → 无电流 → 背光LED熄灭
3. I2C通信协议
-
设备地址：0x34
-
寄存器地址：0x90 (开关), 0x99 (电压/亮度)
-
通过读写寄存器位来控制硬件状态
4. 与屏幕本身的关系
-
此处代码控制的是背光，不是屏幕显示内容
-
即使背光关闭，屏幕像素数据仍然存在
-
重新打开背光后，之前显示的内容立即可见
5. 总结
您的代码实现背光控制的本质是：通过I2C控制AXP2101电源芯片的DLDO1输出，从而控制供给屏幕背光LED的电压/电流，实现亮度的调节和开关。
这种方式是硬件级的电源控制，比软件PWM调节更加节能和稳定。
注：下面是对部分代码的解释。
四、怎么向寄存器写入的？
python
def turn_off_backlight():
"""关闭CoreS3屏幕背光"""
i2c = I2C(0, scl=Pin(11), sda=Pin(12)) # 初始化I2C总线（相当于打开去银行的路）
axp_address = 0x34 # AXP芯片的"门牌号"
try:
# 1. 先告诉AXP芯片：我要操作0x90这个寄存器（去银行说要去3号窗口）
i2c.writeto(axp_address, bytearray([0x90]))
# 2. 读取0x90寄存器的当前值（柜员把3号窗口的当前单据给你）
current_value = i2c.readfrom(axp_address, 1)[0]
# 3. 只修改第7位（关闭DLDO1），其他位保持不变（改单据上的金额，其他信息不变）
new_value = current_value & ~(1 << 7)
# 4. 告诉AXP芯片：把0x90寄存器的值改成new_value（把改好的单据交给3号窗口）
i2c.writeto(axp_address, bytearray([0x90, new_value]))
return True
except Exception as e:
print(f"关闭背光失败: {e}")
return False要理解这段代码中向 AXP 芯片寄存器写入数据的完整过程 ，需要结合I2C 总线的寄存器操作规范 和代码的逐行逻辑 来拆解。核心是：I2C 设备的寄存器写入需要先指定寄存器地址 ，再发送要写入的数据，且通常会先读取寄存器当前值做位操作（避免覆盖其他位的配置）。
下面先介绍I2C 寄存器写入的底层原理 ，再逐行解析代码中向 0x90 寄存器写入数据的具体步骤。
1、I2C 寄存器写入的底层原理
AXP 电源管理芯片（如 AXP192）是带寄存器的 I2C 从设备，对其寄存器写入数据需遵循 I2C 通信的 **"寄存器地址 + 数据"** 传输规则：
- 起始信号：I2C 主设备（如 ESP32/CoreS3）发送起始信号，启动通信。
- 发送设备地址 ：主设备发送 AXP 芯片的 I2C 设备地址（
0x34），并指定写操作（I2C 设备地址的最低位为 0 表示写，1 表示读）。 - 发送寄存器地址 ：从设备应答后，主设备发送要操作的寄存器地址（如
0x90），告诉从设备 "要写哪个寄存器"。 - 发送写入数据 ：从设备再次应答后，主设备发送要写入寄存器的具体数据（如代码中的
new_value）。 - 停止信号：主设备发送停止信号，完成一次寄存器写入。
如果需要写入多个字节 （如连续寄存器），步骤 4 可连续发送数据；而代码中是单字节写入，只需发送 1 个数据字节。
2、代码中寄存器写入的逐行解析
代码功能是关闭 CoreS3 屏幕背光 ，核心是通过修改 AXP 芯片的 0x90 寄存器，清除第 7 位（禁用 DLDO1 电源通道，该通道为屏幕背光供电）。下面分模块解析写入过程：
2.1 初始化 I2C 总线和设备地址
i2c = I2C(0, scl=Pin(11), sda=Pin(12))
axp_address = 0x34I2C(0, scl=Pin(11), sda=Pin(12))：初始化 CoreS3 的 I2C 0 总线，指定 SCL（时钟线）为引脚 11，SDA（数据线）为引脚 12，这是 CoreS3 与 AXP 芯片的硬件连接引脚。axp_address = 0x34：AXP192 芯片的默认 I2C 从设备地址（二进制为0110100，最低位为读写位，由 I2C 方法自动处理）。
2.2 先读取 0x90 寄存器的当前值（关键：避免覆盖其他位）
# 发送寄存器地址0x90，告诉AXP芯片要读这个寄存器
i2c.writeto(axp_address, bytearray([0x90]))
# 从AXP芯片读取1个字节的寄存器值，并取第一个元素（因为readfrom返回字节数组）
current_value = i2c.readfrom(axp_address, 1)[0]- 为什么要先读？ ：
0x90寄存器的 8 个位分别控制不同的电源通道（如 DLDO1、DLDO2、DLDO3 等），直接写入固定值会覆盖其他位的配置（比如其他电源通道可能正在使用）。因此先读取当前值，仅修改需要的位（第 7 位），保留其他位的原始配置。 i2c.writeto(axp_address, bytearray([0x90]))：向 AXP 芯片发送寄存器地址0x90，为后续读取做准备（I2C 读寄存器的前置步骤是先写寄存器地址）。i2c.readfrom(axp_address, 1)：从 AXP 芯片的0x90寄存器读取 1 个字节，返回值是字节数组（如bytearray(b'\x80')），[0]取数组的第一个元素（十进制数值，如 128）。
2.3. 计算要写入的新值（修改第 7 位，保留其他位）
new_value = current_value & ~(1 << 7)这是位操作的核心 ，目的是清除第 7 位（置 0），其他位保持不变：
1 << 7：将数字 1 左移 7 位，得到二进制10000000（十进制 128，十六进制0x80），这是第 7 位的掩码。~(1 << 7)：对掩码取反（Python 中按位取反会得到负数，实际参与运算时按 8 位处理），8 位结果为01111111，表示 "只保留第 0~6 位，第 7 位清零"。current_value & ~(1 << 7)：按位与运算，将current_value的第 7 位强制置 0，其他位保持与原始值一致。
举例 ：如果 current_value 是 0x81（二进制 10000001），运算后 new_value 为 0x01（二进制 00000001），仅第 7 位被清除，其他位不变。
2.4 向 0x90 寄存器写入新值（核心写入步骤）
i2c.writeto(axp_address, bytearray([0x90, new_value]))这行代码是真正的寄存器写入操作 ，也是整个流程的关键。bytearray([0x90, new_value]) 创建了一个包含两个字节的字节数组：
- 第一个字节
0x90：要操作的寄存器地址（告诉 AXP 芯片 "写这个寄存器"）。 - 第二个字节
new_value：要写入寄存器的具体数据（修改后的位配置）。
i2c.writeto 方法会将这个两字节的数组通过 I2C 总线连续发送给 AXP 芯片，底层执行的是前文提到的I2C 寄存器写入 5 步流程：
- 主设备发送起始信号。
- 发送 AXP 设备地址
0x34+ 写位（0），从设备应答。 - 发送寄存器地址
0x90，从设备应答。 - 发送新值
new_value，从设备应答。 - 发送停止信号，写入完成。
此时 AXP 芯片的 0x90 寄存器值被更新为 new_value，第 7 位被置 0，DLDO1 电源通道被禁用（屏幕背光失去供电，从而关闭）。
2.5 异常处理
except Exception as e:
print(f"关闭背光失败: {e}")
return False捕获 I2C 通信中的异常（如设备未响应、引脚错误、总线占用等），避免程序崩溃，并返回失败状态。
五、补充说明：为什么是第 7 位控制背光？
CoreS3 的屏幕背光由 AXP 芯片的 DLDO1 电源通道供电，而 AXP192 芯片的 0x90 寄存器是DLDO1~DLDO3 输出使能寄存器，各位定义如下（参考 AXP192 数据手册）：
| 位序号 | 位名称 | 功能描述 |
|---|---|---|
| 7 | DLDO1_EN | DLDO1 输出使能（1 = 开启，0 = 关闭） |
| 6 | DLDO2_EN | DLDO2 输出使能（1 = 开启，0 = 关闭） |
| 5 | DLDO3_EN | DLDO3 输出使能（1 = 开启，0 = 关闭） |
| 0~4 | 保留 | 无功能，置 0 即可 |
因此，清除第 7 位（DLDO1_EN=0）会关闭 DLDO1 输出，背光失去供电后熄灭；若要开启背光，只需将第 7 位置 1（new_value = current_value | (1 << 7)），再写入寄存器即可。
六、完整的 "读 - 改 - 写" 流程总结
代码中向寄存器写入数据的核心是 **"先读再改后写"**，这是嵌入式开发中修改寄存器特定位的标准流程，步骤如下：
- 读：读取寄存器当前值，保留未修改位的原始配置。
- 改：通过位运算修改目标位（其他位不变），计算新值。
- 写：将新值写入寄存器，完成配置更新。
这种方式避免了直接写入固定值导致的其他功能异常，是操作硬件寄存器的最佳实践。
对于完全没接触过嵌入式 I2C 通信和寄存器操作的你来说，核心困惑其实是三个关键元素的角色关系 和 **"先写再读" 的底层逻辑 **。接下来我会用生活化的比喻 +分层拆解的方式，从基础概念到实际流程彻底讲清楚，同时扩展嵌入式硬件操作的核心知识。
七、理解芯片I2C地址、寄存器地址、写入值之间的关系
把整个 I2C 通信场景比作你去银行办理业务 ，这样能瞬间理清0x34、0x90、"写入值" 的角色：
| 硬件中的元素 | 银行场景的对应角色 / 操作 | 作用说明 |
|---|---|---|
0x34（AXP 芯片的 I2C 地址） |
银行的总行地址（比如 "北京市朝阳区 XX 路 XX 号工商银行"） | 总线上有多个设备（如 AXP 电源芯片、屏幕、传感器），0x34是 AXP 芯片的 "唯一门牌号"，主设备（CoreS3）通过这个地址找到它，不会和其他设备混淆 |
0x90（寄存器地址） |
银行里的某个业务窗口（比如 "3 号窗口：水电费缴纳窗口"） | AXP 芯片内部有几十 / 上百个寄存器 （可以理解为 "功能配置抽屉"），每个寄存器有唯一地址，0x90是其中一个抽屉的编号，专门负责DLDO1 电源通道的开关（控制屏幕背光） |
写入值（如new_value） |
你交给窗口的业务单据（比如 "缴纳 100 元水电费"） | 寄存器是用来存储 "配置指令" 的，写入值就是具体的配置内容（比如0x00表示关闭 DLDO1，0x80表示开启 DLDO1），写入后芯片就会按这个值执行对应的功能 |
一句话总结三者关系 ：0x34是找到 AXP 芯片的 "门牌号"，0x90是找到芯片内部控制背光的 "配置抽屉"，写入值是往这个抽屉里放的 "具体开关指令"。
八、为什么要 "先写再读"？拆解 I2C 寄存器的读写逻辑
为什么 "先调用writeto再调用readfrom"？这是I2C 协议对 "寄存器读取" 的强制规定 ，核心原因是：主设备（CoreS3）必须先告诉从设备（AXP 芯片）"你要读哪个抽屉的东西"，从设备才知道给你返回什么数据。
继续用银行比喻理解这个流程：
- 先写（
i2c.writeto(axp_address, bytearray([0x90]))） ：你走到银行（0x34），对大堂经理说 "我要去 3 号窗口（0x90）办业务"------ 这一步是 **"告诉对方你要操作的目标"**，没有这一步，银行不知道你要哪个窗口的信息。 - 再读（
i2c.readfrom(axp_address, 1)）：3 号窗口的柜员听到你的请求后，把 3 号窗口的单据（寄存器里的当前值）递给你 ------ 这一步是 **"获取目标抽屉里的当前内容"**。
如果是寄存器写入 （比如代码中i2c.writeto(axp_address, bytearray([0x90, new_value]))），则是 "一次说清目标 + 指令"：你走到银行（0x34），对大堂经理说 "我要去 3 号窗口（0x90），缴纳 100 元水电费（new_value）"，柜员直接按你的指令执行，无需再单独读。
更底层的 I2C 协议流程：读 / 写寄存器的实际信号传输
用时序图的文字版，拆解 "读寄存器" 和 "写寄存器" 的完整信号流程，你会更清楚 "先写" 的必要性：
1. 读取0x90寄存器的完整 I2C 信号流程
主设备（CoreS3）→ 发送起始信号（I2C通信的"开始铃"）
主设备 → 发送0x34（AXP地址）+ 写位（0）→ 从设备（AXP）应答（表示"我在"）
主设备 → 发送0x90（寄存器地址）→ 从设备应答（表示"我知道你要读这个寄存器了"）
主设备 → 发送重复起始信号（重新发起通信）
主设备 → 发送0x34（AXP地址）+ 读位（1）→ 从设备应答
从设备 → 发送`0x90`寄存器的当前值 → 主设备应答
主设备 → 发送停止信号（I2C通信的"结束铃"）代码中的writeto对应前 4 步 （告诉从设备目标寄存器），readfrom对应后 3 步（读取寄存器值），只是 MicroPython 的i2c对象把底层的 "起始信号、应答、停止信号" 都封装好了，你只需要调用方法。
2. 写入0x90寄存器的完整 I2C 信号流程
主设备 → 发送起始信号
主设备 → 发送0x34+写位 → 从设备应答
主设备 → 发送0x90（寄存器地址）→ 从设备应答
主设备 → 发送new_value（写入值）→ 从设备应答
主设备 → 发送停止信号代码中i2c.writeto(axp_address, bytearray([0x90, new_value]))就是一次性执行了所有步骤，因为字节数组里包含了 "寄存器地址 + 写入值"，从设备能一次性接收并执行。
九、扩展：寄存器与 I2C 通信的本质
理解了上述流程后，再扩展几个核心概念，能帮你打通嵌入式硬件操作的任督二脉：
1. 寄存器是什么？为什么硬件都用寄存器配置？
- 寄存器是芯片内部的一小块临时存储单元（类似电脑的内存，但容量极小，通常按字节 / 位划分），是 "软件控制硬件的唯一入口"。
- 硬件的所有功能（比如开关背光、调节电压、控制充电），本质上都是通过修改寄存器的数值 来实现的：芯片会实时读取寄存器的值，按值执行对应的硬件动作（比如
0x90寄存器第 7 位为 0，就关闭 DLDO1 电源通道，背光熄灭）。 - 寄存器的位数：常见的是 8 位寄存器（1 字节），所以每个寄存器的值范围是
0x00（0）~0xFF（255），每一位（bit0~bit7）都可以对应一个独立的小功能（比如0x90寄存器的 bit7 控制 DLDO1，bit6 控制 DLDO2）。
2. I2C 总线的核心特点：多设备共享总线
- I2C 总线只有两根线：SCL（时钟线，主设备控制节奏）、SDA（数据线，传输数据），总线上可以挂多个从设备（比如 AXP 芯片
0x34、OLED 屏幕0x3C、温湿度传感器0x48）。 - 每个从设备必须有唯一的 I2C 地址，否则主设备发送数据时会出现 "地址冲突"（比如两个设备都响应
0x34，主设备不知道该和谁通信）。 - I2C 地址的格式：7 位地址（最常见）+1 位读写位（0 = 写，1 = 读），所以代码中写
0x34是 7 位地址，实际发送时会自动拼接读写位（变成 8 位：写是0x68，读是0x69），MicroPython 的i2c对象会自动处理这一步，你无需关心。
3. "读 - 改 - 写"：操作寄存器的黄金法则
代码中先读寄存器当前值、再修改目标位、最后写入新值，是嵌入式开发中操作寄存器的标准流程，原因是：
- 一个寄存器的 8 位可能对应 8 个不同的功能（比如
0x90寄存器的 bit7 控制 DLDO1，bit6 控制 DLDO2，bit5 控制 DLDO3）。 - 如果直接写入一个固定值（比如
0x00），会把其他位的配置也覆盖掉（比如原本 DLDO2 是开启的，写入0x00后 DLDO2 也被关闭了，导致其他硬件异常）。 - 位运算 是修改寄存器特定位的核心手段：
- 清除某一位：
current_value & ~(1 << n)（n 是位序号） - 置 1 某一位：
current_value | (1 << n) - 翻转某一位：
current_value ^ (1 << n)
- 清除某一位：
4. 如何查寄存器的功能？
所有寄存器的地址、每一位的功能、写入值的含义，都在芯片的 ** 数据手册（Datasheet）** 里，比如：
- AXP192 的
0x90寄存器是DLDO1/DLDO2/DLDO3 输出使能寄存器，手册里会明确标注每一位的功能、默认值、可配置范围。 - 开发嵌入式硬件的核心能力之一，就是能看懂数据手册的寄存器章节，并通过代码实现配置。
十、加深理解的小实验
你可以在代码中加几个打印语句，直观看到寄存器的读写过程：
python
def turn_off_backlight():
i2c = I2C(0, scl=Pin(11), sda=Pin(12))
axp_address = 0x34
try:
i2c.writeto(axp_address, bytearray([0x90]))
current_value = i2c.readfrom(axp_address, 1)[0]
print(f"0x90寄存器当前值（十进制）：{current_value}，十六进制：{hex(current_value)}")
new_value = current_value & ~(1 << 7)
print(f"修改后的新值（十进制）：{new_value}，十六进制：{hex(new_value)}")
i2c.writeto(axp_address, bytearray([0x90, new_value]))
# 再次读取，验证是否修改成功
i2c.writeto(axp_address, bytearray([0x90]))
check_value = i2c.readfrom(axp_address, 1)[0]
print(f"修改后寄存器的值：{hex(check_value)}")
return True
except Exception as e:
print(f"关闭背光失败: {e}")
return False
turn_off_backlight()运行后你会看到：
- 原始值可能是
0x80（二进制10000000，DLDO1 开启）； - 新值是
0x00（二进制00000000，DLDO1 关闭）； - 再次读取的结果是
0x00，说明修改成功，背光也会随之熄灭。
总结
- 三者关系 ：
0x34是芯片的 I2C 地址（门牌号），0x90是芯片内部的寄存器地址（功能抽屉），写入值是配置指令（抽屉里的开关）； - 先写再读：是 I2C 协议的规定，主设备必须先告诉从设备 "操作哪个寄存器"，才能读 / 写数据；
- 核心思想：嵌入式硬件控制的本质是 "通过 I2C/SPI 等总线，修改芯片寄存器的数值"，而 "读 - 改 - 写" 是操作寄存器的标准方法。
十一、留言
如有问题，敬请指正。
如果对上述还不能理解，下面是更详细的解释（主要关于寄存器位、地址冲突与 I2C 多设备问题 ）。
一、0x90 寄存器：不同位对应不同功能，写值就是 "拨开关"
先拿你最熟悉的 "家里的电灯开关面板" 类比：0x90 寄存器就像一个8 位的开关面板（因为寄存器是 1 字节 = 8 位，bit0~bit7），每个开关（位）控制一个独立的小功能，比如 "开关客厅灯""开关卧室灯""开关阳台灯"------ 这就是 "不同位代表不同功能" 的本质。
- 0x90 寄存器的 "开关面板" 实例（来自 AXP2101 文档）
从AXP2101 文档可知，0x90 是 "LDOS ON/OFF control（LDO 电源开关控制寄存器）"，它的 8 位对应不同 LDO 电源通道的开关（🔶1-355、🔶1-692），具体如下：
| 寄存器位（bit） | 对应功能（"开关" 用途） | 1 和 0 的含义 |
|---|---|---|
| bit7 | DLDO1 电源通道开关（控制屏幕背光） | 1 = 开启背光，0 = 关闭背光 |
| bit6 | DLDO2 电源通道开关 | 1 = 开启 DLDO2，0 = 关闭 DLDO2 |
| bit5 | BLDO1 电源通道开关 | 1 = 开启 BLDO1，0 = 关闭 BLDO1 |
| bit4 | BLDO2 电源通道开关 | 1 = 开启 BLDO2，0 = 关闭 BLDO2 |
| bit3 | ALDO4 电源通道开关 | 1 = 开启 ALDO4，0 = 关闭 ALDO4 |
| bit2 | ALDO3 电源通道开关 | 1 = 开启 ALDO3，0 = 关闭 ALDO3 |
| bit1 | ALDO2 电源通道开关 | 1 = 开启 ALDO2，0 = 关闭 ALDO2 |
| bit0 | ALDO1 电源通道开关 | 1 = 开启 ALDO1，0 = 关闭 ALDO1 |
比如上述的 "关闭背光" 代码，就是把 "bit7 这个开关" 从 1 拨到 0，其他开关保持不变 ------ 这就是 "写值给对应位写 1 或 0" 的实际操作。
- 写值会改变 0x90 的 "数值"，但不会改变 "寄存器地址"
-
0x90 是 "寄存器的地址"：就像你家的 "门牌号（比如 101 室）"，是固定不变的，不管你家里面住的人是谁、家具怎么换，门牌号永远是 101。
-
写值改变的是 "寄存器里存的数" ：比如 0x90 寄存器原本存的是
0x81（二进制10000001，表示 bit7 和 bit0 为 1，即背光开启、ALDO1 开启），写新值0x01（二进制00000001）后，寄存器里的数变了，但 "地址还是 0x90"，不会和其他寄存器（比如 0x91、0x62）的地址重复。
举个具体例子：
-
0x90 寄存器地址→固定为 0x90（门牌号不变）；
-
写入前值：0x81（bit7=1，背光开）；
-
写入后值：0x01（bit7=0，背光关）；
-
地址始终是 0x90，永远不会变成 0x91 或其他地址，自然不会和别的寄存器地址冲突。
二、两个相同模块的 I2C 地址：可能一样，怎样区分和通信
"两个同样的模块"（比如两个 AXP2101 芯片，或两个相同的传感器），它们的默认 I2C 地址通常是一样的（比如 AXP2101 默认 I2C 地址是 0x34，🔶1-193）。这就像 "两户人家门牌号都是 101"，快递员（主设备，比如 CoreS3）没法区分 ------ 这时候需要用 "硬件改地址" 或 "软件切换" 的方法解决。
1. 为什么相同模块默认地址会一样？
芯片厂商为了方便生产，会给同型号芯片设定一个 "默认 I2C 地址"（比如所有 AXP2101 默认都是 0x34），这样用户拿到手不用改地址就能直接用。但如果要在同一根 I2C 总线上接多个相同模块，就必须让它们的地址不一样 ------ 因为 I2C 总线规定：总线上的每个从设备（模块）必须有唯一的地址。
2. 区分相同模块的两种核心方法（新手能上手）
方法 1：硬件改地址（最常用，靠模块上的 "跳帽 / 焊盘"）
很多模块（比如传感器、电源芯片）会预留 "地址选择引脚"（通常标为 A0、A1、A2），通过 "接高电平（VCC）、低电平（GND）" 或 "焊接 / 断开焊盘" 来改变地址。举个例子（假设模块有 A0 引脚）：
-
当 A0 接 GND 时，模块地址 = 默认地址（比如 0x34）；
-
当 A0 接 VCC 时，模块地址 = 默认地址 + 1（比如 0x35）；
-
这样两个相同模块，一个 A0 接 GND（0x34），一个 A0 接 VCC（0x35），地址就不一样了，主设备能分别通信。
方法 2：软件切换（靠芯片的 "地址配置寄存器"）
有些芯片（比如 AXP2101）支持通过 "寄存器" 修改 I2C 地址 ------ 简单说就是：先通过默认地址和第一个模块通信，给它的 "地址配置寄存器" 写一个新地址（比如 0x35）；再用默认地址和第二个模块通信，给它写另一个新地址（比如 0x36）；之后就能用新地址分别控制它们。
3. 实际通信例子：两个 AXP2101 模块怎么区分
假设你有两个 AXP2101 模块，要在同一根 I2C 总线上控制它们的背光（都用 0x90 寄存器），步骤如下：
-
硬件改地址：
-
模块 1：A0 接 GND，地址 = 0x34；
-
模块 2：A0 接 VCC，地址 = 0x35；
-
-
主设备分别通信：
from machine import I2C, Pin # 初始化I2C总线 i2c = I2C(0, scl=Pin(11), sda=Pin(12)) # 两个模块的地址（改后不一样） axp1_address = 0x34 # 模块1地址 axp2_address = 0x35 # 模块2地址 backlight_reg = 0x90 # 背光控制寄存器地址 # 1. 控制模块1：关闭背光（bit7置0） # 读模块1的0x90寄存器当前值 i2c.writeto(axp1_address, bytearray([backlight_reg])) axp1_current = i2c.readfrom(axp1_address, 1)[0] # 改值：bit7置0 axp1_new = axp1_current & ~(1 << 7) # 写回模块1的0x90寄存器 i2c.writeto(axp1_address, bytearray([backlight_reg, axp1_new])) print("模块1背光已关闭") # 2. 控制模块2：开启背光（bit7置1） # 读模块2的0x90寄存器当前值 i2c.writeto(axp2_address, bytearray([backlight_reg])) axp2_current = i2c.readfrom(axp2_address, 1)[0] # 改值：bit7置1 axp2_new = axp2_current | (1 << 7) # 写回模块2的0x90寄存器 i2c.writeto(axp2_address, bytearray([backlight_reg, axp2_new])) print("模块2背光已开启")这样主设备通过 "不同的 I2C 地址（0x34 和 0x35）"，就能准确找到两个相同模块，分别控制它们的功能，不会混淆。
三、总结：3 个核心知识点，新手不用记，理解就行
-
寄存器的 "位"= 独立开关：0x90 这样的 8 位寄存器，就像 8 个独立开关，每个开关控制一个小功能，写值就是 "拨某个开关的 1/0"，不影响其他开关。
-
地址永远不变：寄存器地址（比如 0x90）是固定的 "门牌号"，写值只改 "里面存的数"，地址不会变，不会和其他寄存器冲突。
-
相同模块分地址：默认地址一样时，要么用硬件改引脚（接 GND/VCC），要么用软件改寄存器，让它们的地址不一样，主设备就能分别通信。
其实硬件操作的逻辑和生活中的 "分类、标识" 特别像 ------ 就像你给两个相同的杯子贴不同的标签，就能分清哪个装水、哪个装茶一样。如果还有哪个点没明白，随时问，咱们再用更简单的例子拆！
下面是关于I2C地址的组成相关的内容
用 "快递填单" 讲懂 I2C 地址：7 位地址 + 1 位读写位怎么变
别担心 "不懂"，咱们用 "寄快递" 的生活场景类比，把 "7 位地址 + 1 位读写位" 拆成 "地址栏 + 操作栏"，再用数字一步步算，保证你能看明白 "0x34 怎么变成 0x68 和 0x69"。
一、先明确：I2C 地址是 "8 位数据包"，分两部分
你可以把 I2C 主设备（比如 CoreS3）发给从设备（比如 AXP2101）的 "地址信号"，理解成一张 "快递单"，这张单子共 8 个 "格子"（对应 8 位二进制），分成两部分：
| 快递单格子（二进制位） | 第 7 位 | 第 6 位 | 第 5 位 | 第 4 位 | 第 3 位 | 第 2 位 | 第 1 位 | 第 0 位 |
|---|---|---|---|---|---|---|---|---|
| 对应功能 | 7 位地址的最高位 | 7 位地址的第 6 位 | 7 位地址的第 5 位 | 7 位地址的第 4 位 | 7 位地址的第 3 位 | 7 位地址的第 2 位 | 7 位地址的第 1 位 | 1 位读写位（0 = 写，1 = 读） |
简单说：8 位信号 = 7 位固定地址（找设备） + 1 位操作指令（读 / 写） 代码里写的0x34，是 "7 位固定地址"；实际通信时，主设备会自动在 "最后 1 位" 加个 0 或 1，凑成 8 位信号 ------ 这一步不用你手动算，MicroPython 的i2c对象会自动处理。
二、关键步骤：0x34（7 位地址）怎么变成 0x68（写）和 0x69（读）？
先把0x34转换成二进制（这是 7 位地址的关键，一定要看二进制！）：
- 0x34（十六进制） = 52（十进制） = 0110100（二进制，共 7 位）
接下来，按 "7 位地址 + 1 位读写位" 的规则拼接成 8 位：
1. 写操作：最后 1 位加 0（0 = 写）
-
7 位地址（0110100） + 1 位写位（0） = 8 位二进制 01101000
-
再把 8 位二进制转成十六进制：01101000 = 104（十进制） = 0x68→ 所以 "写操作时，实际发送的 8 位地址是 0x68"
2. 读操作：最后 1 位加 1（1 = 读）
-
7 位地址（0110100） + 1 位读位（1） = 8 位二进制 01101001
-
再把 8 位二进制转成十六进制：01101001 = 105（十进制） = 0x69→ 所以 "读操作时，实际发送的 8 位地址是 0x69"
- 实际是 "在 7 位地址后面加 1 位读写位"，相当于 "地址不变，只加操作指令"------ 比如 0x34（7 位）加 0 变成 0x68（8 位），加 1 变成 0x69（8 位），7 位地址本身还是 0x34，没有变。
三、举个更直观的例子：把 7 位地址0x34比作 "你家的门牌号：101 室"（固定不变）；
-
写操作 ="给 101 室送快递"（操作指令：送），快递单上写 "101 - 送"（对应 8 位地址 0x68）；
-
读操作 ="从 101 室取快递"（操作指令：取），快递单上写 "101 - 取"（对应 8 位地址 0x69）；
-
不管是 "送" 还是 "取"，你家的门牌号 "101 室"（7 位地址 0x34）永远没变，变的只是 "操作指令"（最后 1 位）。
四、代码里为什么只写 0x34，不用管 0x68 和 0x69？
因为 MicroPython 的i2c模块已经帮你做了 "拼接读写位" 的工作 ------ 你只需要告诉它 "找哪个设备（0x34）" 和 "做什么操作（读 / 写）"，它会自动生成对应的 8 位地址：
-
当你调用
i2c.writeto(axp_address, ...)（写操作）时，i2c模块会自动把 0x34（7 位）+0（写位）拼成 0x68（8 位），发给 AXP2101； -
当你调用
i2c.readfrom(axp_address, ...)（读操作）时，i2c模块会自动把 0x34（7 位）+1（读位）拼成 0x69（8 位），发给 AXP2101； -
你不用手动算 0x68 和 0x69，只需要记住 "设备的 7 位地址是 0x34" 就行。
五、总结：3 句话说透核心逻辑
-
0x34是 7 位 "设备门牌号"，固定不变，用来找到 AXP2101 芯片； -
写操作时，主设备自动给
0x34（7 位）加 1 个 0，凑成 8 位的 0x68，告诉芯片 "我要给你发数据"； -
读操作时，主设备自动给
0x34（7 位）加 1 个 1，凑成 8 位的 0x69，告诉芯片 "我要从你这拿数据"； -
你在代码里只需要写
0x34，剩下的 "加 0 加 1" 都由i2c模块自动完成，不用你管。
