基于AD9361的BPSK调制解调器探索：位同步与误码率测试

基于AD9361的BPSK调制解调器、位同步、误码率测试demo。零中频架构，适用于AD9361等软件无线电平台，带AD9361纯逻辑FPGA驱动，verilog代码，Vivado 2019.1工程。本产品为代码

最近在捣鼓软件无线电相关的项目，基于AD9361开发了一个超有意思的BPSK调制解调器，还实现了位同步以及误码率测试的demo，今天就来和大家分享分享。

零中频架构与AD9361平台

这次选用的零中频架构，特别适合像AD9361这样的软件无线电平台。零中频架构简单来说，就是把射频信号直接下变频到基带，这样能减少很多复杂的变频级，降低成本和复杂度，对于我们搞开发来说简直不要太友好。

AD9361更是软件无线电领域的明星芯片，它集成了很多功能，为我们开发调制解调器提供了强大的硬件支持。

AD9361纯逻辑FPGA驱动Verilog代码

下面就来看看AD9361的FPGA驱动Verilog代码片段（这里只展示关键部分）：

verilog 复制代码

module ad9361_driver (
    input wire clk,
    input wire rst,
    // 其他控制信号输入
    output reg [15:0] ad9361_data_out,
    // 其他输出信号
);

always @(posedge clk or posedge rst) begin
    if (rst) begin
        ad9361_data_out <= 16'b0;
        // 初始化其他信号
    end else begin
        // 根据具体逻辑处理数据
        ad9361_data_out <= some_processed_data;
    end
end

// 其他功能模块逻辑

endmodule

这段代码定义了一个ad9361driver**模块，它的输入信号包括时钟clk和复位信号rst。在复位信号有效的时候，会对输出数据ad9361 dataout**进行清零操作，同时也会初始化其他一些信号。而在正常时钟驱动下，会按照特定的逻辑处理数据，并将处理后的数据赋给ad9361 data_out。当然，实际代码里还有很多其他功能模块逻辑，这里省略了，不过核心就是围绕对AD9361的控制和数据交互。

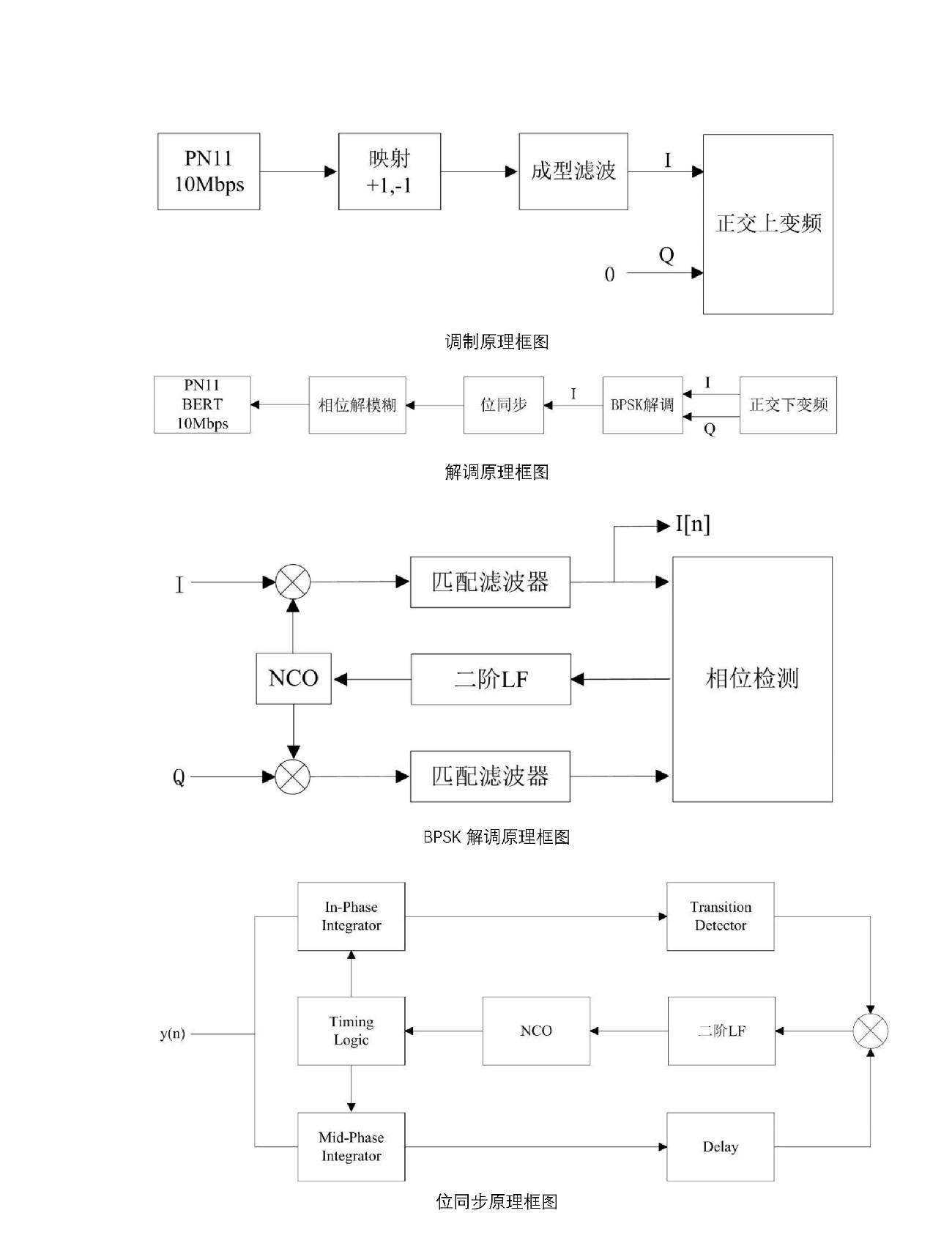

BPSK调制解调器实现

BPSK调制解调器可是这个项目的核心部分。BPSK，也就是二进制相移键控，它通过改变载波的相位来传输二进制数据，0对应一种相位，1对应另一种相位。

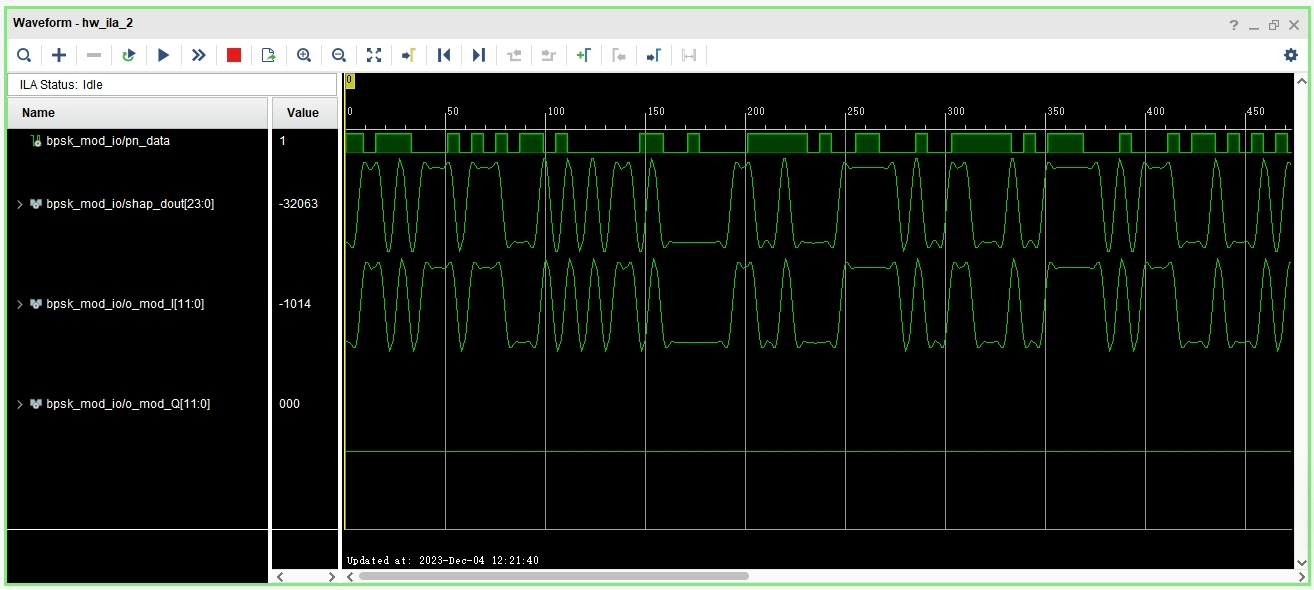

在FPGA里实现BPSK调制的代码逻辑大概是这样（简化示意）：

verilog 复制代码

module bpsk_modulator (
    input wire clk,
    input wire [7:0] data_in,
    output reg [15:0] modulated_signal
);

always @(posedge clk) begin
    for (int i = 0; i < 8; i = i + 1) begin
        if (data_in[i]) begin
            // 1对应一种相位，这里假设相位为180度
            modulated_signal <= {16{1'b1}};
        end else {
            // 0对应另一种相位，假设相位为0度
            modulated_signal <= {16{1'b0}};
        }
    end
end

endmodule

这段代码的bpskmodulator**模块接收8位的输入数据data in，在时钟上升沿，对每一位数据进行处理。如果数据位是1，就设置调制信号modulated_signal为对应180度相位的数字表示；如果是0，就设置为0度相位的数字表示。实际实现中还会涉及到更多细节，比如载波频率的设置、信号幅度调整等等，但基本思路就是这样。

位同步实现

位同步是确保接收端能够准确识别每一位数据的关键。实现位同步的方法有很多，这里采用了一种简单的基于时钟同步的方法。代码实现如下：

verilog 复制代码

module bit_sync (
    input wire clk,
    input wire rx_signal,
    output reg synced_signal
);

reg [3:0] counter;

always @(posedge clk or negedge rx_signal) begin
    if (!rx_signal) begin
        counter <= 4'b0;
    end else begin
        if (counter == 4'd15) begin
            synced_signal <= rx_signal;
            counter <= 4'b0;
        end else begin
            counter <= counter + 1;
        end
    end
end

endmodule

在这个bitsync**模块里，使用了一个4位的计数器counter。当接收到的信号rx signal下降沿到来时，计数器清零。在时钟上升沿，计数器开始递增，当计数器达到15时，就认为当前接收到的rxsignal**是经过同步的信号，赋给synced signal，同时计数器再次清零，准备下一次同步。

误码率测试

误码率测试能让我们知道这个调制解调器在不同环境下的性能表现。基本思路就是在发送端发送已知的数据，在接收端对比接收到的数据和原始数据，统计错误的位数，进而计算误码率。

verilog 复制代码

module ber_test (
    input wire clk,
    input wire [7:0] tx_data,
    input wire [7:0] rx_data,
    output reg [31:0] error_count,
    output reg [31:0] total_count
);

always @(posedge clk) begin
    total_count <= total_count + 1;
    for (int i = 0; i < 8; i = i + 1) begin
        if (tx_data[i]!= rx_data[i]) begin
            error_count <= error_count + 1;
        end
    end
end

endmodule

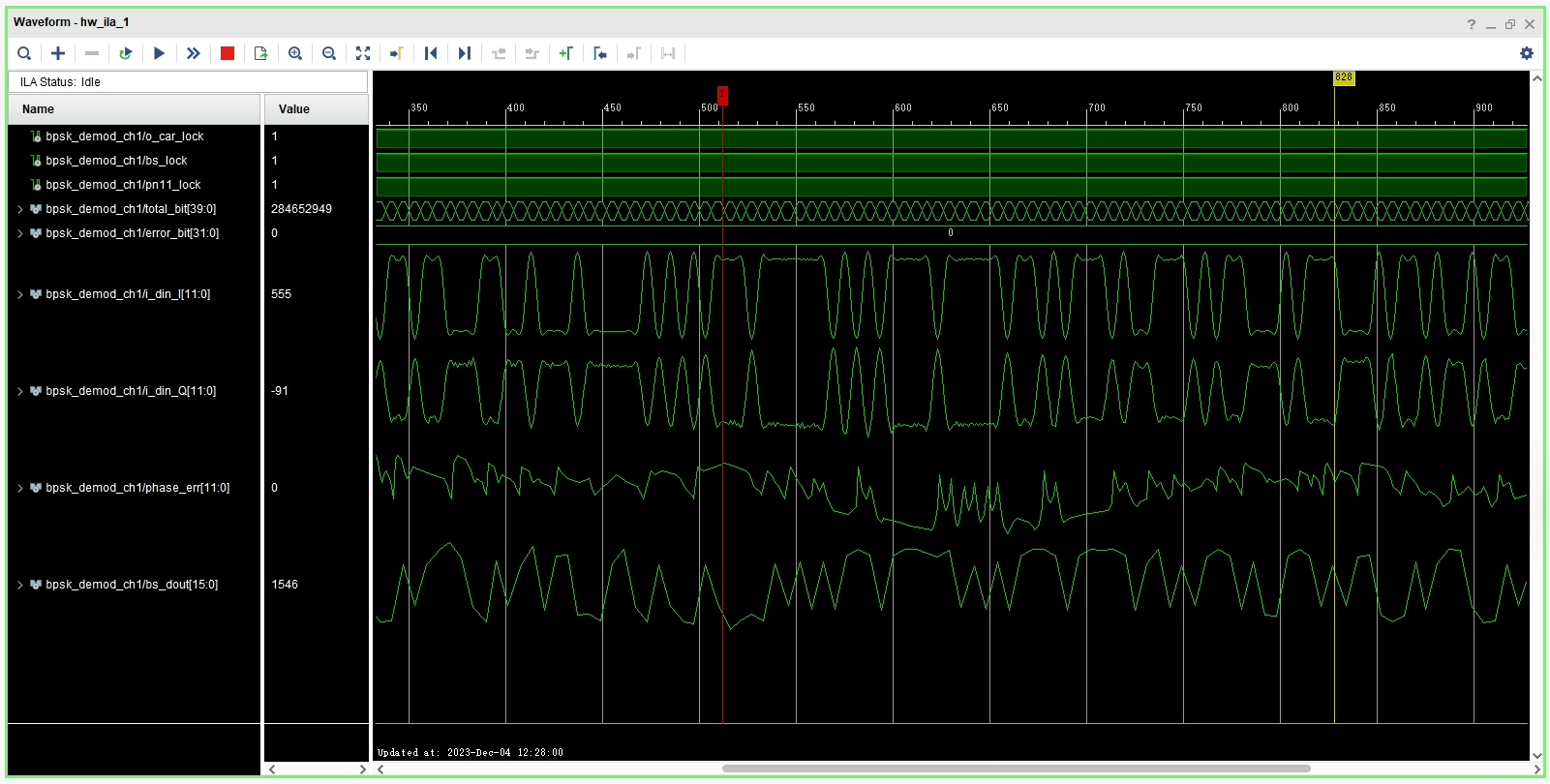

在bertest**模块中，每次时钟上升沿，total count就增加1，表示又处理了一组数据。然后对比发送数据txdata**和接收数据rx data的每一位，如果发现不同，error_count就加1。通过这两个计数器，就能很方便地计算出误码率了。

这个基于AD9361的BPSK调制解调器项目涵盖了从硬件驱动到核心调制解调算法，再到位同步和误码率测试的完整流程，对于深入理解软件无线电和数字通信非常有帮助。希望这篇分享能给同样在这个领域探索的朋友们一些启发。
