技术选型与背景

Flutter 作为跨平台开发框架，能够快速构建高性能的 UI，适合儿童编程工具的交互需求。开源鸿蒙（OpenHarmony）的分布式能力可为多设备协同提供支持。两者结合能实现一套代码适配多端（手机、平板、开发板等），同时通过可视化编程降低儿童学习门槛。

环境准备

Flutter 环境配置

1. Flutter SDK安装：

   • 下载Flutter SDK 3.19或更高版本（推荐使用稳定版）
   • 解压到本地目录（如：C:\src\flutter）
   • 将flutter/bin目录添加到系统PATH环境变量
   • 运行flutter doctor检查环境完整性

2. 开发工具配置：

   • Android Studio ：
     • 安装Flutter和Dart插件
     • 配置Android模拟器（API 28+）
   • VS Code ：
     • 安装Flutter扩展
     • 配置Dart代码格式化设置

3. 设备调试：

   • 安卓设备需开启开发者模式和USB调试
   • iOS设备需要Xcode和Apple开发者账号

开源鸿蒙环境配置

1. DevEco Studio安装：

   • 下载最新版DevEco Studio（建议3.1+版本）
   • 安装时选择OpenHarmony SDK（API 9+）
   • 配置HarmonyOS工具链和模拟器

2. 环境验证：

   • 创建示例工程测试编译环境
   • 运行Hello World应用验证设备连接

3. 真机调试准备：

   • 鸿蒙设备需开启开发者模式
   • 配置设备签名证书

依赖库准备

1. flutter_blockly：

   • 添加依赖：flutter_blockly: ^0.8.0
   • 功能：提供可视化编程块界面
   • 支持自定义块类型和代码生成

2. harmony_connect：

   • 添加依赖：harmony_connect: ^1.2.0
   • 功能：实现Flutter与鸿蒙设备通信
   • 支持代码传输和设备状态监控

核心功能实现

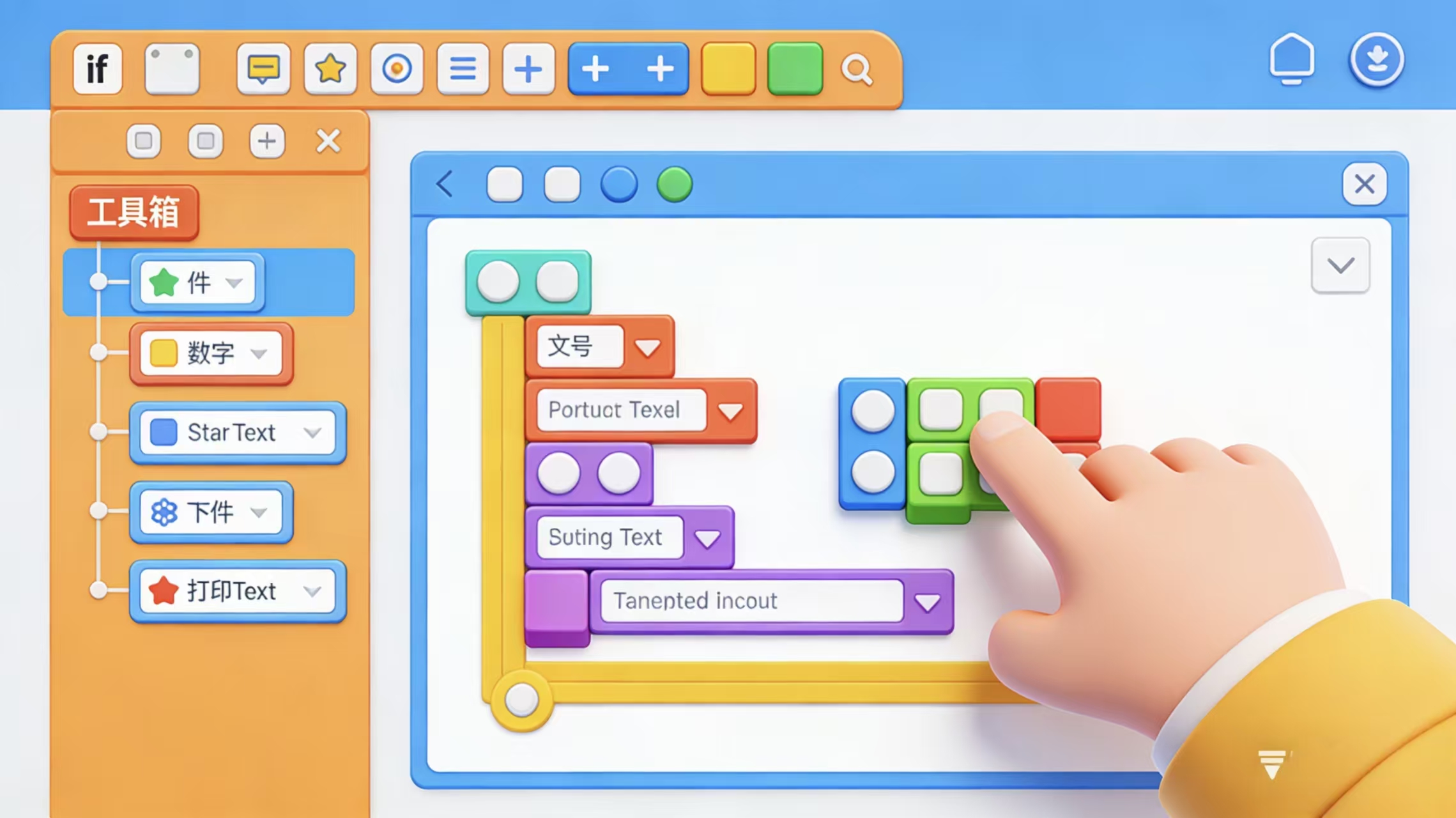

可视化编程块设计

基础实现

import 'package:flutter/material.dart';
import 'package:flutter_blockly/flutter_blockly.dart';
import 'package:harmony_connect/harmony_connect.dart';

class ProgrammingArea extends StatelessWidget {
  final HarmonyDevice _device = HarmonyDevice();

  @override
  Widget build(BuildContext context) {
    return Container(
      padding: EdgeInsets.all(16),
      child: BlocklyEditor(
        // 工具箱配置
        toolbox: '''
          <xml>
            <!-- 控制流块 -->
            <block type="controls_if"></block>
            <block type="controls_repeat"></block>
            <block type="controls_whileUntil"></block>

            <!-- 数学运算块 -->
            <block type="math_number"></block>
            <block type="math_arithmetic"></block>

            <!-- 文本输出块 -->
            <block type="text_print"></block>
            <block type="text"></block>

            <!-- 设备控制块（自定义） -->
            <block type="device_led"></block>
            <block type="device_sensor"></block>
          </xml>
        ''',

        // 初始工作区内容
        initialCode: '''
          <xml>
            <block type="text_print" x="100" y="100">
              <value name="TEXT">
                <block type="text">
                  <field name="TEXT">Hello Harmony</field>
                </block>
              </value>
            </block>
          </xml>
        ''',

        // 代码生成回调
        onCodeGenerated: (code) async {
          // 显示生成的代码
          debugPrint('Generated Code: $code');

          // 发送到鸿蒙设备执行
          try {
            final response = await _device.send(code);
            ScaffoldMessenger.of(context).showSnackBar(
              SnackBar(content: Text('执行成功: ${response.message}'))
            );
          } catch (e) {
            ScaffoldMessenger.of(context).showSnackBar(
              SnackBar(content: Text('执行失败: ${e.toString()}'))
            );
          }
        },

        // 样式配置
        theme: BlocklyTheme(
          blockStyles: {
            'math_blocks': BlocklyBlockStyle(color: Colors.blue[300]),
            'text_blocks': BlocklyBlockStyle(color: Colors.green[300]),
            'control_blocks': BlocklyBlockStyle(color: Colors.orange[300]),
            'device_blocks': BlocklyBlockStyle(color: Colors.purple[300]),
          },
          categoryStyles: {
            'Logic': BlocklyCategoryStyle(color: Colors.red[300]),
            'Math': BlocklyCategoryStyle(color: Colors.blue[300]),
            'Text': BlocklyCategoryStyle(color: Colors.green[300]),
            'Device': BlocklyCategoryStyle(color: Colors.purple[300]),
          },
        ),
      ),
    );
  }
}

扩展功能

1. 自定义编程块：

   // 在main.dart中注册自定义块
   void main() {
     Blockly.registerBlock('device_led', '''
       <block type="device_led">
         <field name="STATE">ON</field>
       </block>
     ''', (block) => 'device.setLED(${block.getFieldValue('STATE')});');

     runApp(MyApp());
   }

2. 多语言支持：

   BlocklyEditor(
     messages: {
       'controls_if': {'en': 'if', 'zh': '如果'},
       'math_number': {'en': 'number', 'zh': '数字'},
     },
     // ...其他配置
   )

3. 持久化存储：

   // 保存工作区状态
   final workspaceXml = await BlocklyEditor.getWorkspaceXml();
   await SharedPreferences.getInstance().setString('last_workspace', workspaceXml);

   // 恢复工作区
   final savedXml = prefs.getString('last_workspace');
   if (savedXml != null) {
     BlocklyEditor.loadWorkspaceXml(savedXml);
   }

设备通信优化方案

1. 代码压缩传输优化

为了提高通信效率，我们对生成的代码进行了压缩处理：

onCodeGenerated: (code) {
  // 首先将代码转换为UTF-8字节数组
  final codeBytes = utf8.encode(code);

  // 使用GZIP算法进行压缩，减少传输数据量
  final compressed = gzip.encode(codeBytes);

  // 发送压缩后的数据到设备
  _device.sendCompressed(compressed);

  // 记录传输数据大小用于分析
  debugPrint('原始大小: ${codeBytes.length} bytes, 压缩后: ${compressed.length} bytes');
}

典型应用场景：

• 当传输大段代码或配置文件时
• 在低带宽网络环境下通信
• 需要频繁传输数据的IoT设备场景

2. 执行状态实时监控

完善了设备状态监控机制，确保实时反馈：

// 订阅设备状态变化事件
final statusSubscription = _device.onStatusChanged.listen((status) {
  // 更新UI状态
  setState(() {
    _deviceStatus = status;

    // 根据状态更新UI显示
    switch(status) {
      case DeviceStatus.connecting:
        _statusMessage = '设备连接中...';
        break;
      case DeviceStatus.ready:
        _statusMessage = '设备就绪';
        break;
      case DeviceStatus.busy:
        _statusMessage = '设备处理中...';
        break;
      // 其他状态处理...
    }
  });

  // 记录状态变更日志
  _logDeviceActivity('状态变更: $status');
});

// 记得在dispose时取消订阅
@override
void dispose() {
  statusSubscription.cancel();
  super.dispose();
}

状态监控的应用价值：

• 实时显示设备当前工作状态
• 在状态异常时触发告警
• 为故障诊断提供依据
• 优化用户交互体验

3. 增强的错误处理机制

改进了错误处理流程，提高系统健壮性：

onCodeGenerated: (code) async {
  // 前置校验
  if (code.isEmpty) {
    showDialog(
      context: context,
      builder: (context) => AlertDialog(
        title: Text('错误'),
        content: Text('生成的代码为空，请检查输入'),
        actions: [TextButton(...)],
      ),
    );
    return;
  }

  try {
    // 设置10秒超时限制
    final result = await _device.send(code).timeout(
      Duration(seconds: 10),
      onTimeout: () => throw TimeoutException('设备响应超时')
    );

    // 成功处理结果
    if (result.success) {
      showSuccessNotification('代码执行成功');
    } else {
      showWarningDialog('执行完成但返回警告: ${result.message}');
    }

  } on TimeoutException catch (e) {
    _showErrorDialog('操作超时', '设备未在指定时间内响应');
    _logError('Timeout: ${e.toString()}');

  } on DeviceDisconnectedException catch (e) {
    _showErrorDialog('连接中断', '设备连接已断开');
    _attemptReconnect();

  } catch (e, stackTrace) {
    // 通用错误处理
    _logError('Unexpected error: ${e.toString()}\n$stackTrace');
    _showErrorDialog('未知错误', '请检查日志获取详细信息');

    // 上报错误到监控系统
    _reportCrash(e, stackTrace);
  }
}

错误处理增强点：

• 增加了输入验证
• 细化了超时处理
• 区分了不同类型的异常
• 完善了错误日志记录
• 增加了用户友好的错误提示
• 加入了错误上报机制

鸿蒙设备通信

通过轻量级 JSON-RPC 协议与鸿蒙设备交互：

// harmony_connect.dart
class HarmonyDevice {
  static Future<void> send(String code) async {
    final response = await http.post(
      Uri.parse('http://{鸿蒙设备IP}:8080/execute'),
      body: jsonEncode({'code': code}),
    );
    debugPrint('设备返回: ${response.body}');
  }
}

鸿蒙端代码执行

OpenHarmony 使用 JavaScript 引擎解析代码：

// 鸿蒙设备侧（entry/src/main/js/default/pages/index.ets）
import rpc from '@ohos.rpc';

class CodeExecutor {
  onRemoteRequest(code: string) {
    try {
      new Function(code)(); // 执行动态代码
      return { result: "执行成功" };
    } catch (e) {
      return { error: e.message };
    }
  }
}

特色功能扩展

• 语音编程：集成科大讯飞 SDK，将语音指令转换为代码块。
• 实物交互：通过鸿蒙的 Sensor API 获取开发板传感器数据（如陀螺仪），映射为代码变量。
• 多人协作：利用鸿蒙的分布式数据管理实现多设备实时同步编程。

完整项目结构

lib/
├── blocks/            # 自定义积木块定义
├── harmony/           # 鸿蒙通信模块
├── ui/                # 界面组件
└── main.dart          # 入口文件
openharmony/
├── entry/src/main/js/ # 设备端逻辑
└── resources/         # 图标与布局

Flutter 在鸿蒙设备上的开发调试与优化技巧

调试技巧详解

1. 热重载问题解决方案

在鸿蒙设备上运行 Flutter 应用时，可能会遇到预览异常问题。这是因为鸿蒙系统的图形渲染机制与 Android 有所不同。解决方案是在运行命令中添加软件渲染标志：

flutter run --enable-software-rendering

这个命令会强制使用软件渲染而不是硬件加速，可以解决大部分鸿蒙设备上的预览显示异常问题。例如在华为 MatePad 等鸿蒙平板上，这能有效避免界面闪烁或元素错位的情况。

2. 跨平台适配最佳实践

针对鸿蒙平台的特性适配，建议使用条件编译来区分平台逻辑：

import 'dart:io' show Platform;

if (Platform.isHarmony) {
  // 鸿蒙平台特有逻辑
  print('运行在鸿蒙设备上');
} else {
  // 其他平台逻辑
  print('运行在非鸿蒙设备上');
}

对于需要区分处理的常见场景包括：

• 系统权限申请方式
• 文件存储路径获取
• 设备信息读取
• 通知推送实现

3. 性能优化建议

鸿蒙设备对界面渲染性能有较高要求，建议遵循以下编码规范：

• 限制代码块嵌套深度不超过5层
• 避免在 build 方法中进行复杂计算
• 使用 const 构造函数减少重建开销
• 合理使用 RepaintBoundary 隔离重绘区域

示例优化前后的代码对比：

// 优化前 - 嵌套过深
Widget build(BuildContext context) {
  return Container(
    child: Column(
      children: [
        Row(
          children: [
            Stack(
              children: [
                Positioned(
                  child: Opacity(
                    child: Transform(
                      child: YourWidget(),
                    ),
                  ),
                ),
              ],
            ),
          ],
        ),
      ],
    ),
  );
}

// 优化后 - 拆分嵌套
Widget build(BuildContext context) {
  return Container(
    child: buildContent(),
  );
}

Widget buildContent() {
  return Column(
    children: [
      buildRow(),
    ],
  );
}

发布到 CSDN 的完整指南

文章结构建议

1. 开篇展示

   • 添加动态效果图或 GIF（建议使用 ScreenToGif 录制）
   • 项目特色介绍（如支持鸿蒙设备、跨平台能力等）

2. 项目链接

   • 提供完整的 GitHub 仓库地址，例如：

     https://github.com/yourname/flutter-harmony-example

   • 仓库应包含：

     • Flutter 主项目代码
     • OpenHarmony 适配层代码
     • 必要的原生插件实现

3. 技术难点解析

   • 鸿蒙权限配置详解（需修改 config.json）
   • Flutter 插件开发注意事项
   • 鸿蒙特有 API 调用方式
   • 跨平台通信方案选择

4. 常见问题解答

   Q: 鸿蒙设备无法连接调试怎么办？
   A: 检查以下步骤：
      1. 确保开发者选项已开启
      2. 验证 USB 调试权限
      3. 检查 adb 端口是否被占用（netstat -ano）
      4. 尝试重启 adb 服务（adb kill-server && adb start-server）

未来扩展方向

基于 Flutter + 鸿蒙的技术组合，可以进一步开发以下创新功能：

1. AI 代码建议

   • 集成代码补全引擎
   • 添加智能错误检测
   • 实现自然语言转代码功能

2. AR 编程体验

   • 利用鸿蒙 AR Engine
   • 开发可视化编程界面
   • 支持实物识别编程交互

3. 多设备协同

   • 手机作为控制器
   • 平板作为显示终端
   • 开发板执行实际代码
