西门子1200与台达DT330温控器通讯实战：XMZ1200 - 4项目解析

西门子1200与台达DT330温控器通讯程序(XMZ1200-4) 功能：实现西门子1200 PLC对台达DT330温控器进行485通讯控制，在触摸屏上设定温度，读取温度器件：西门子1200 1214DC/DC/DC.昆仑通态TPC7022NI，西门子KTP700 Basic PN，台达DT330温控器。说明：的是带详细注释西门子触摸屏PLC设置和温控器设置，接线说明书。附送昆仑通态触摸屏程序

一、项目背景与功能概述

在自动化控制领域，不同设备间的稳定通讯至关重要。本次项目旨在实现西门子1200 PLC与台达DT330温控器的485通讯控制，同时借助触摸屏完成温度设定与读取操作。具体功能上，操作人员能在触摸屏上便捷设定目标温度，PLC通过通讯获取台达DT330温控器实时测量的温度数据，并反馈至触摸屏显示。

二、硬件准备

西门子1200 1214DC/DC/DC：作为核心控制单元，负责逻辑运算与设备通讯协调。
昆仑通态TPC7022NI 与西门子KTP700 Basic PN：两款触摸屏提供人机交互界面，方便操作人员设定参数和查看数据。

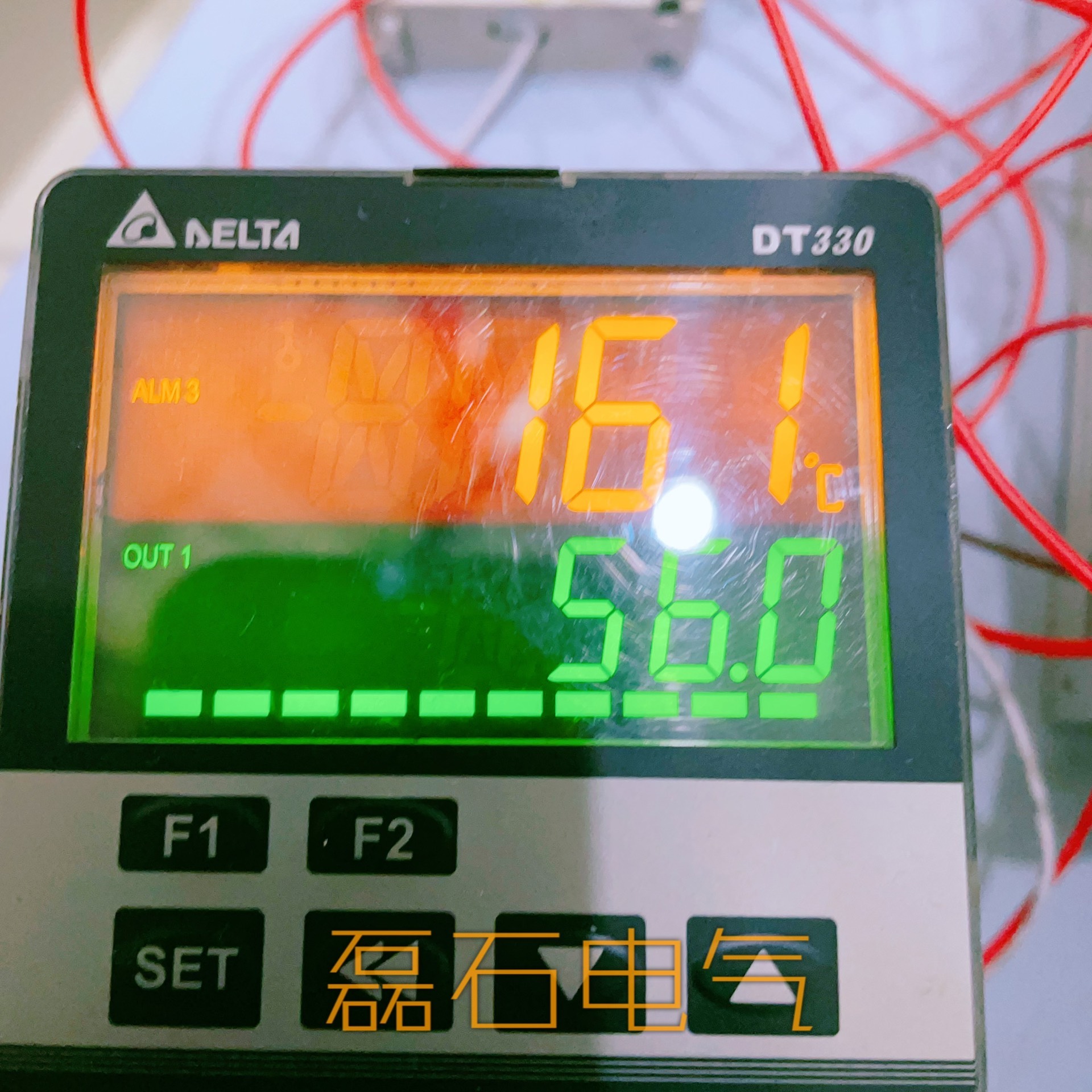

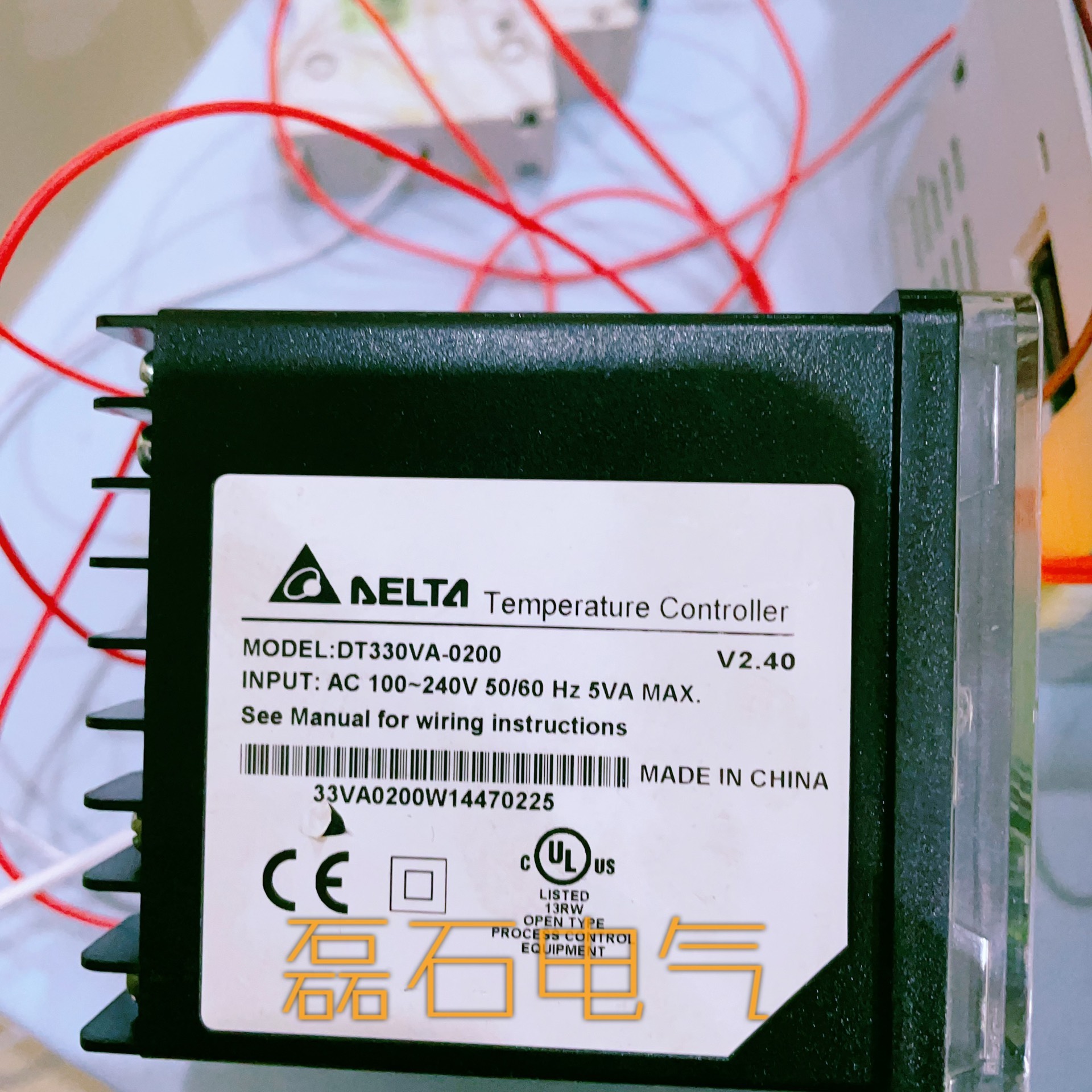

台达DT330温控器：实现温度精确测量与控制。

三、硬件接线

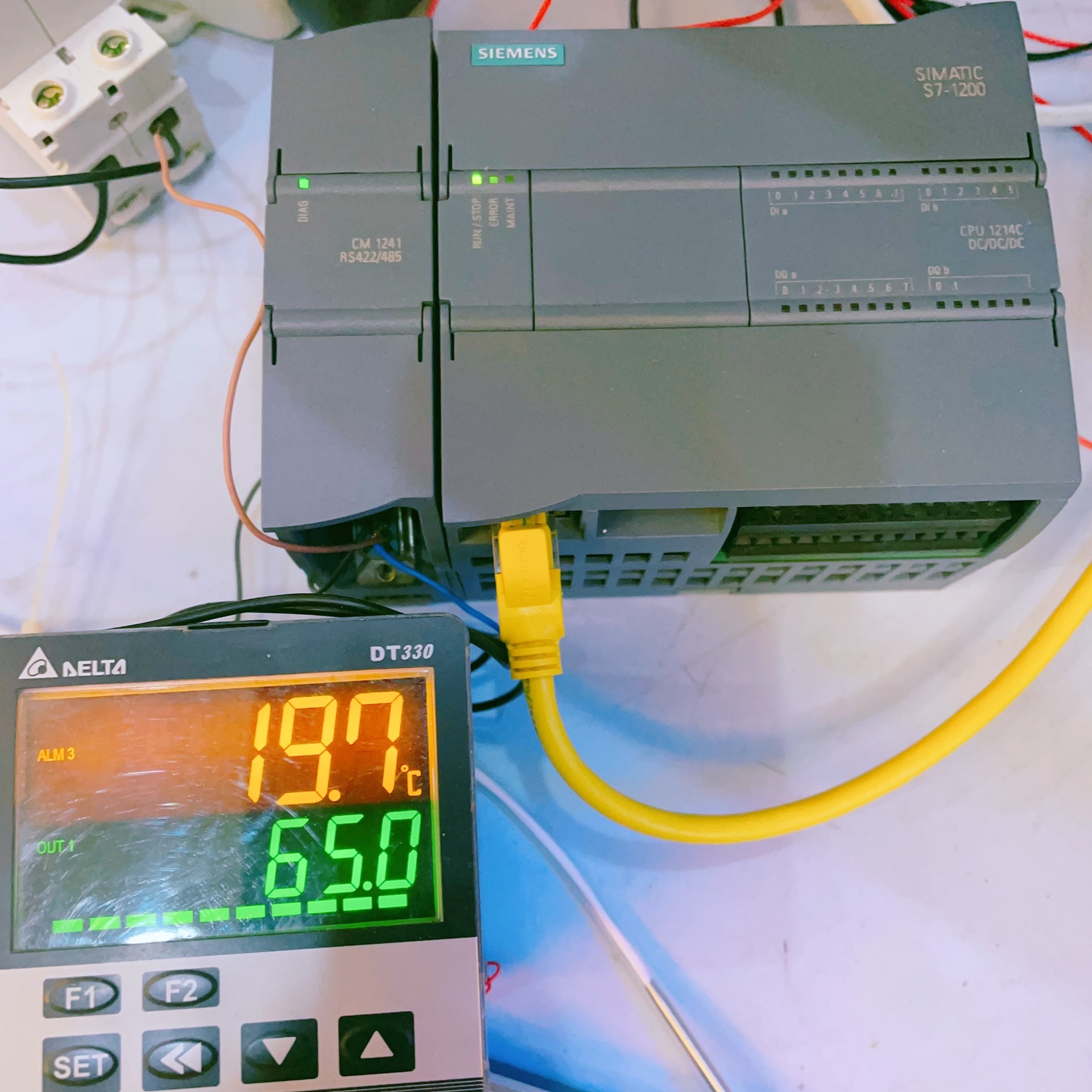

西门子1200与台达DT330温控器485通讯接线
- 在西门子1200侧，找到其485通讯端口，通常为PORT1。将其1号引脚（RS485+）连接到台达DT330温控器485通讯接口的A端。
- 西门子1200的2号引脚（RS485 -）连接到台达DT330温控器485通讯接口的B端。同时，为保证通讯稳定性，建议在485总线上添加120Ω的终端电阻，连接在A和B之间。
触摸屏与西门子1200的连接

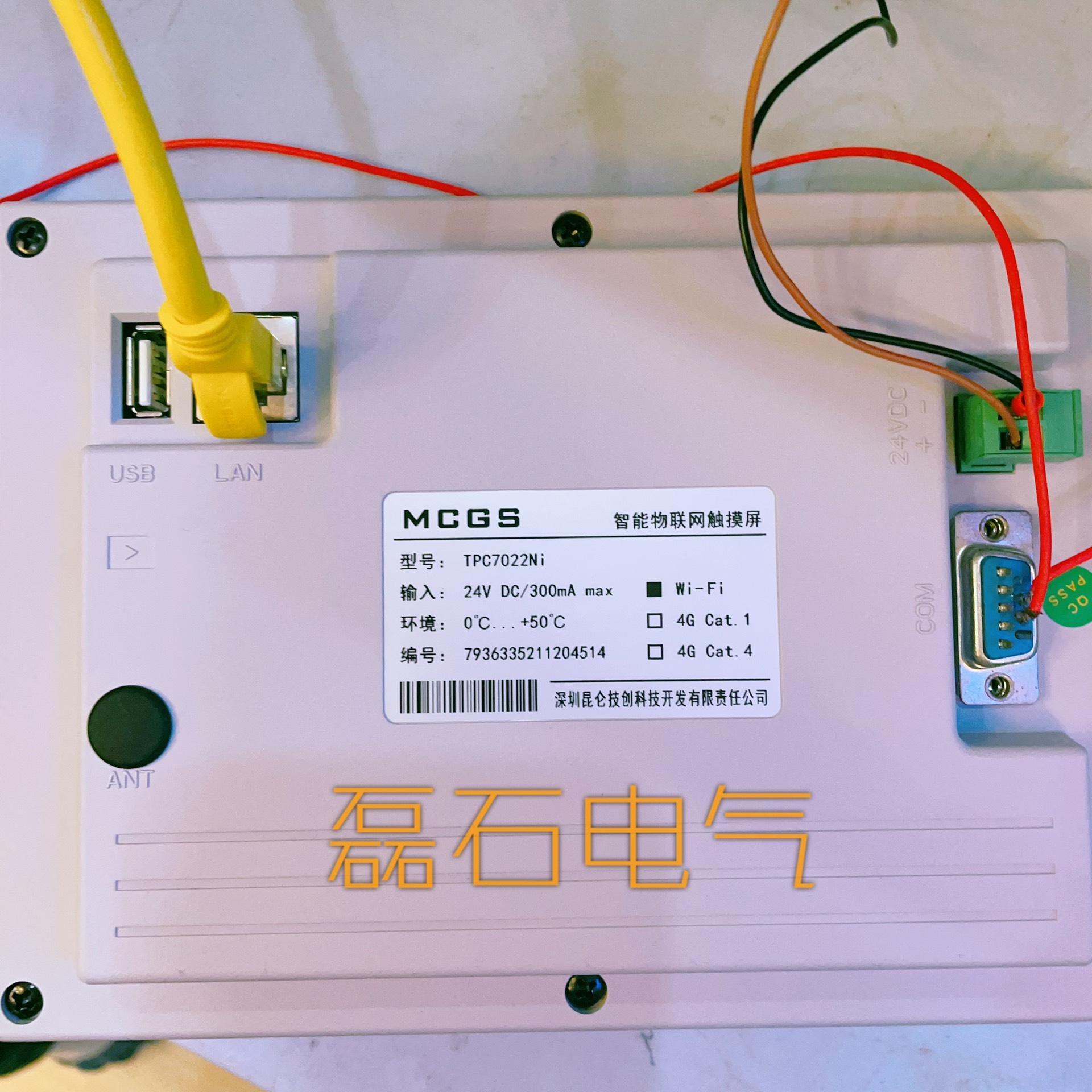

- 昆仑通态TPC7022NI通过以太网与西门子1200连接，只需将网线一端插入TPC7022NI的网口，另一端插入西门子1200的以太网口。
- 西门子KTP700 Basic PN同样通过以太网与西门子1200相连，接线方式与昆仑通态类似。

四、西门子1200 PLC程序编写

初始化部分

OB1 复制代码

// 定义变量
Static:
    Temp_Setpoint : Real; // 触摸屏设定温度变量
    Temp_Actual : Real;  // 实际测量温度变量
    Comm_Error : Bool;   // 通讯错误标志位
End_Static

// 初始化485通讯参数
MB_COMM_LOAD_DB(
    COMM_PORT := 1,  // 使用PORT1口
    BAUD := 9600,    // 波特率9600
    PARITY := 0,     // 无校验
    DATA_BITS := 8,  // 8位数据位
    STOP_BITS := 1,  // 1位停止位
    RTS_ON_DLY := 0,
    RTS_OFF_DLY := 0,
    RTS_MODE := 0,
    DONE =>,
    ERROR =>,
    STATUS =>
);

这部分代码主要完成变量定义以及485通讯参数初始化，为后续通讯做准备。MBCOMMLOAD_DB指令设置了通讯端口、波特率、校验等关键参数。

读取温度数据

OB1 复制代码

MB_MASTER_DB(
    REQ := TRUE,      // 触发读取请求
    MB_ADDR := 1,     // 台达DT330温控器地址设为1
    MODE := 3,        // 读保持寄存器模式
    DATA_ADDR := 256, // 温度数据寄存器地址
    DATA_LEN := 2,    // 数据长度2个字节
    DATA_PTR := P#Temp_Actual, // 数据存储指针指向实际温度变量
    DONE =>,
    ERROR => Comm_Error,
    STATUS =>
);

这里使用MBMASTERDB指令从台达DT330温控器读取温度数据。通过设置MODE为3，表示读保持寄存器模式，DATAADDR**指定温度数据所在寄存器地址，读取的数据存储在Temp Actual变量中。如果通讯出现错误，Comm_Error标志位会置1。

写入设定温度

OB1 复制代码

MB_MASTER_DB(
    REQ := Rising_Edge_Setpoint, // 触摸屏设定温度有变化时触发
    MB_ADDR := 1,
    MODE := 16,       // 写多个保持寄存器模式
    DATA_ADDR := 256,
    DATA_LEN := 2,
    DATA_PTR := P#Temp_Setpoint, // 设定温度变量指针
    DONE =>,
    ERROR => Comm_Error,
    STATUS =>
);

当触摸屏设定温度发生变化（通过上升沿检测RisingEdgeSetpoint），MBMASTERDB指令以写多个保持寄存器模式（MODE为16）将设定温度Temp_Setpoint写入台达DT330温控器对应寄存器。

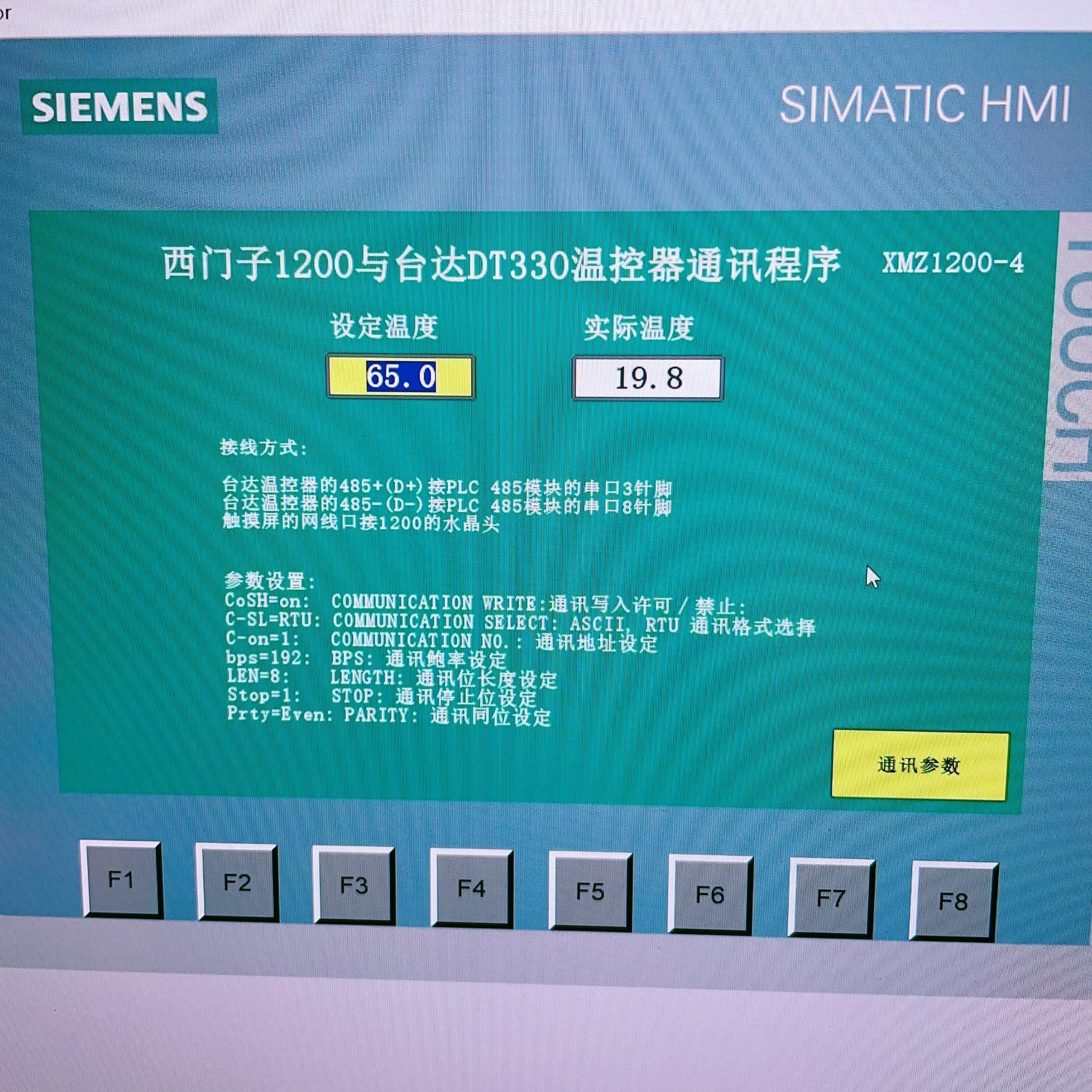

五、西门子触摸屏设置

变量关联

在西门子WinCC flexible软件中，打开KTP700 Basic PN的项目。创建两个变量，一个与PLC中的TempSetpoint**关联用于设定温度输入，另一个与Temp Actual关联用于显示实际温度。

画面设计

绘制两个输入输出域，分别绑定上述两个变量。设置输入输出域的显示格式为实数，精度根据需求设定。同时添加一些提示文本，如"设定温度""实际温度"，使界面更友好。

六、台达DT330温控器设置

通讯地址设置

进入台达DT330温控器的设置菜单，找到通讯相关选项，将地址设为1，与PLC程序中设置的地址一致。

波特率等参数设置

同样在通讯设置中，设置波特率为9600，无校验，8位数据位，1位停止位，与PLC通讯参数匹配。

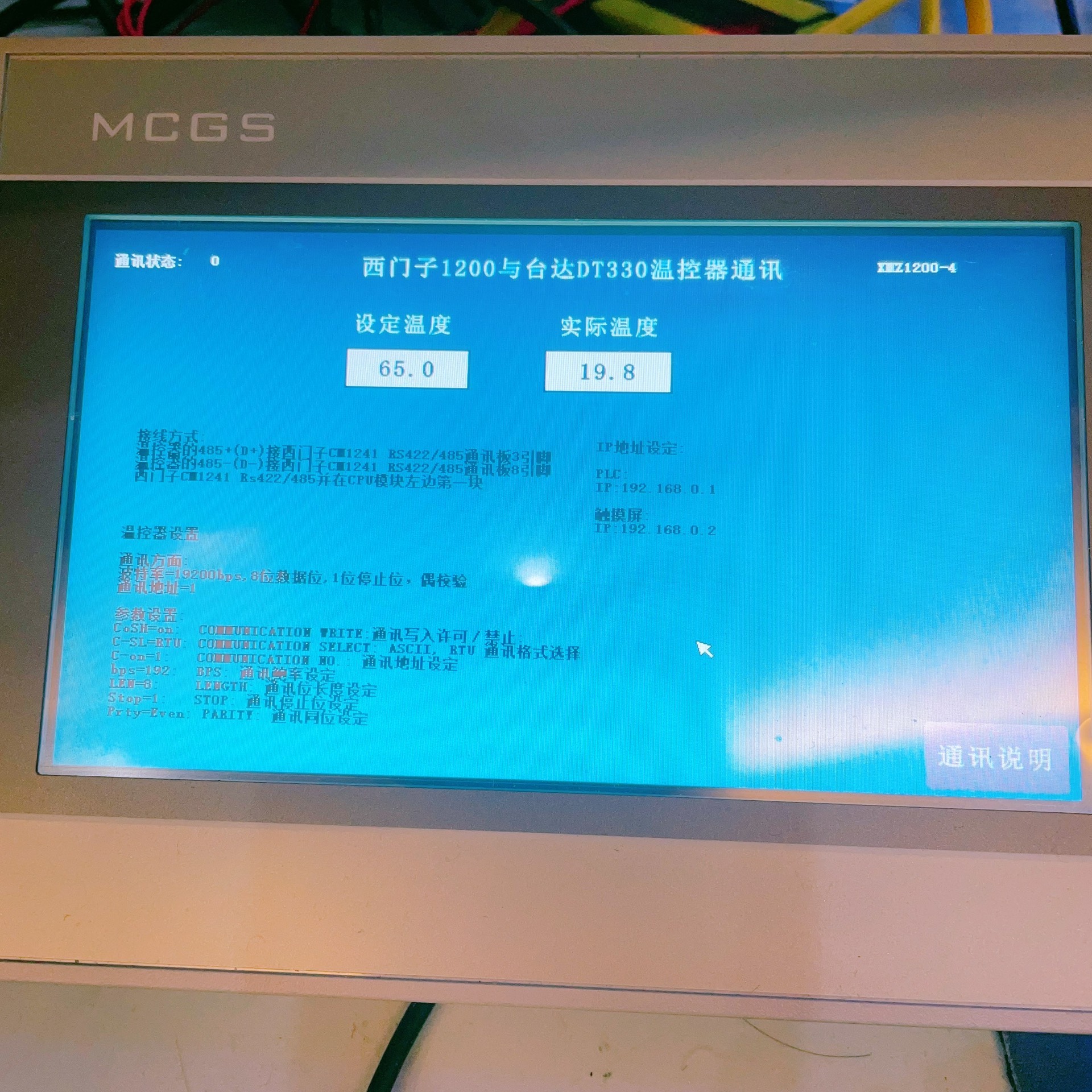

七、昆仑通态触摸屏程序附送

昆仑通态触摸屏程序主要通过MCGS软件编写。在MCGS中，首先建立与西门子1200的以太网连接。然后创建变量，分别关联PLC中的TempSetpoint**和Temp Actual。在画面设计上，与西门子触摸屏类似，创建输入框用于设定温度，输出框用于显示实际温度，并添加相应文字说明。昆仑通态触摸屏凭借其丰富的图形界面组件和便捷的开发环境，能快速实现项目所需的人机交互功能。

通过以上详细的硬件接线、PLC程序编写、触摸屏与温控器设置，就能成功实现西门子1200与台达DT330温控器的485通讯控制以及温度的设定与读取功能，在工业自动化控制场景中发挥重要作用。
