AR101

AR101 是一款单通道电容式触摸感应集成电路，主要用于实现触摸按键功能。

工作原理：利用电容变化来检测触摸操作。当手指触摸按键时，会使按键的感应电容值发生变化，AR101 检测到该变化并超过一定阈值后，会输出相应信号表示按键被按下。

特性：采用 CMOS 技术，工作电压范围为 2.0V 至 5.5V，典型工作电流为 10μA，待机电流仅 1.5μA，功耗低。封装为 SOT23 - 6L，尺寸小巧，节省空间且易于集成，符合 RoHS 标准。

工作模式：可通过 OP1 和 OP2 引脚选择不同工作模式。OP1 拉低时，OUT 引脚输出信号高电平有效；OP1 拉高时，OUT 输出信号低电平有效。当 OP2 拉低时，工作在同步模式，类似非自锁轻触按键；OP2 拉高时，工作在保持模式，类似自锁按键。

应用场景：适用于各种电子设备的按钮控制，如电脑、显示器、家用电器等。还可用于液面传感器、人体感知传感器等，也能在智能家居、汽车电子、机械设备等场景中作为触摸开关使用。

使用

AR101 触摸按键可通过设置其 OP1 和 OP2 引脚选择工作模式

通常将其输出引脚连接到 STM32 的 GPIO 引脚，通过读取引脚电平来判断触摸状态。

假设 AR101 触摸按键的输出引脚连接到 STM32 的 PA0 引脚，且 AR101 工作在同步模式（触摸时输出低电平，松开输出高电平）。

基于 STM32 标准库代码

bash 复制代码

#include "stm32f10x.h"


// 定义触摸按键连接的GPIO端口和引脚
#define TOUCH_KEY_PORT GPIOA
#define TOUCH_KEY_PIN  GPIO_Pin_0

// 初始化触摸按键相关GPIO
void TouchKey_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct;
    // 使能GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitStruct.GPIO_Pin = TOUCH_KEY_PIN;
    // 配置为浮空输入模式
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(TOUCH_KEY_PORT, &GPIO_InitStruct);
}

int main(void) {
    TouchKey_Init();
    while (1) {
        // 读取触摸按键引脚电平，若为低电平表示按键被按下
        if (GPIO_ReadInputDataBit(TOUCH_KEY_PORT, TOUCH_KEY_PIN) == 0) {
            // 在此处添加按键按下后的处理代码，如控制LED灯等
            // 简单示例：假设LED连接在PB0，点亮LED
            GPIO_SetBits(GPIOB, GPIO_Pin_0);
        } else {
            // 按键未按下，熄灭LED
            GPIO_ResetBits(GPIOB, GPIO_Pin_0);
        }
    }
}

基于 STM32 HAL 库代码

bash 复制代码

#include "stm32f4xx_hal.h"

// 定义触摸按键连接的GPIO端口和引脚
#define TOUCH_SWITCH_PIN GPIO_PIN_0
#define TOUCH_SWITCH_PORT GPIOA

// 触摸开关状态枚举
enum TouchSwitchStatus {
    RELEASED,  // 未触摸
    PRESSED    // 触摸
};
enum TouchSwitchStatus touchSwitchStatus = RELEASED;

// 初始化触摸开关GPIO
void MX_GPIO_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    // 使能GPIOA时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();

    GPIO_InitStruct.Pin = TOUCH_SWITCH_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    HAL_GPIO_Init(TOUCH_SWITCH_PORT, &GPIO_InitStruct);
}

int main(void) {
    HAL_Init();
    MX_GPIO_Init();
    while (1) {
        // 检测触摸开关状态
        if (HAL_GPIO_ReadPin(TOUCH_SWITCH_PORT, TOUCH_SWITCH_PIN) == GPIO_PIN_RESET) {
            touchSwitchStatus = PRESSED;
        } else {
            touchSwitchStatus = RELEASED;
        }
        // 执行相应动作
        switch (touchSwitchStatus) {
            case RELEASED:
                // 触摸开关未触摸时的动作
                break;
            case PRESSED:
                // 触摸开关触摸时的动作，可在此添加具体功能代码
                // 例如通过串口打印信息
                printf("Touch key is pressed\n");
                break;
            default:
                break;
        }
    }
}

阅读

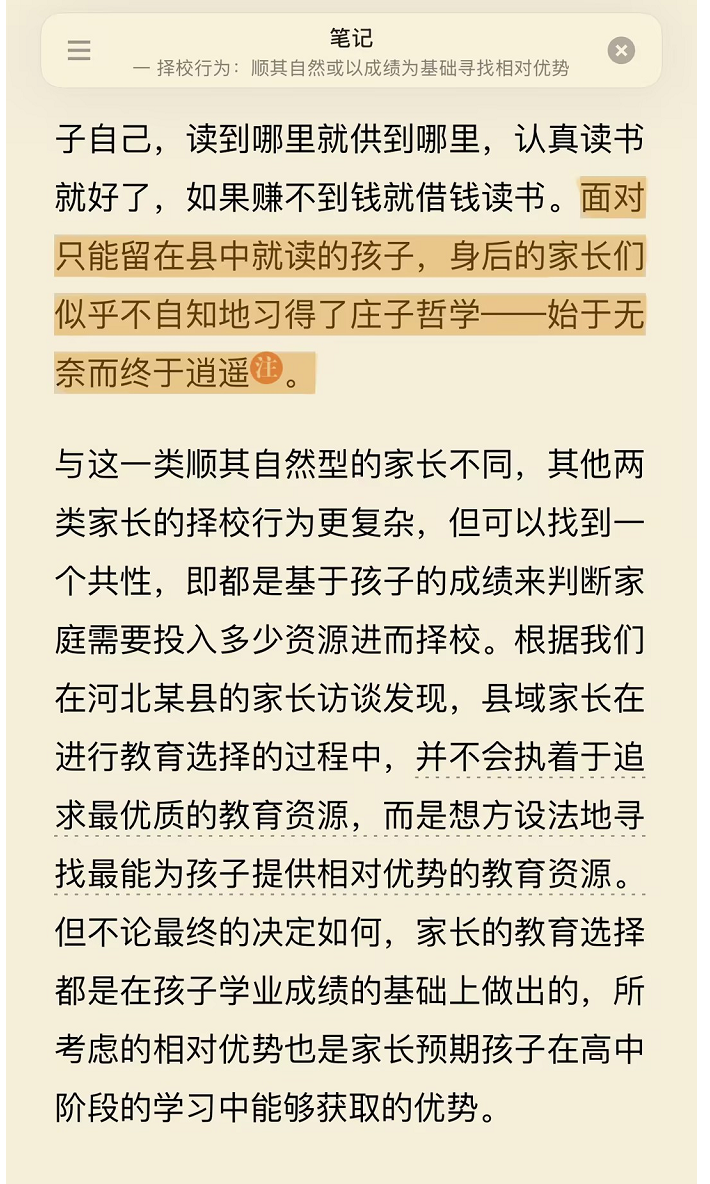

《县中的孩子》
