JL — AC695X — 配置工具的使用

1、SDK配置工具

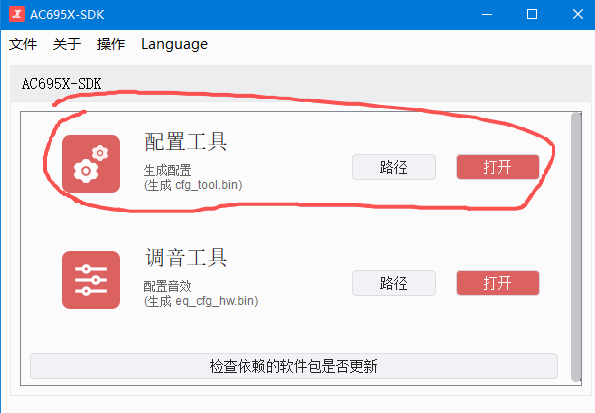

SDK的配置工具从这里可以打开：

\SDK\cpu\br23\tools\ac695x配置入口.jlxproj

编辑完成之后，点击右上角的保存，然后再次烧录程序即可

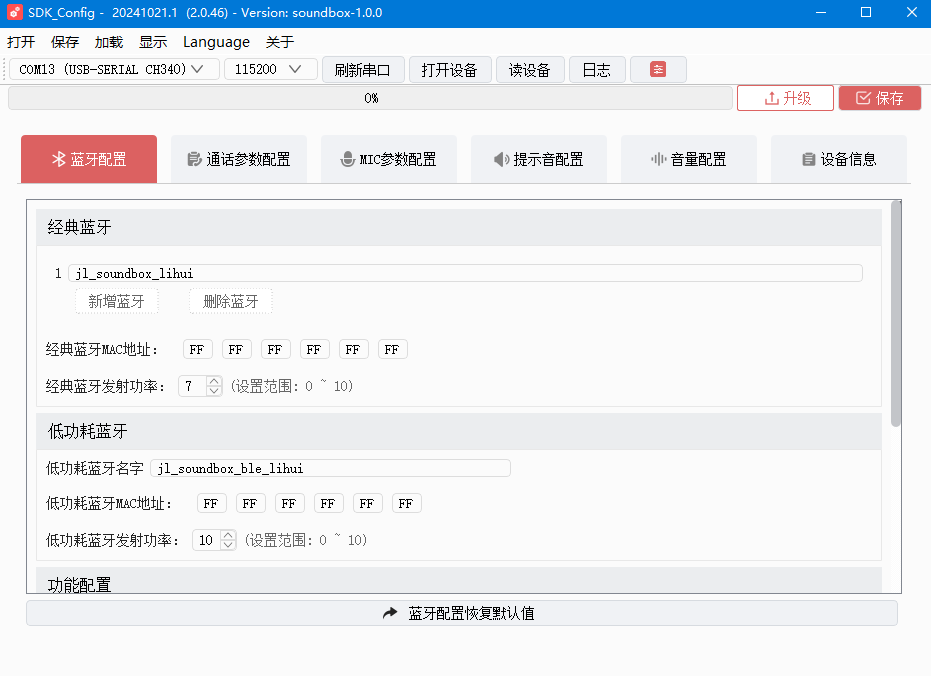

配置工具内可以修改以下的配置：

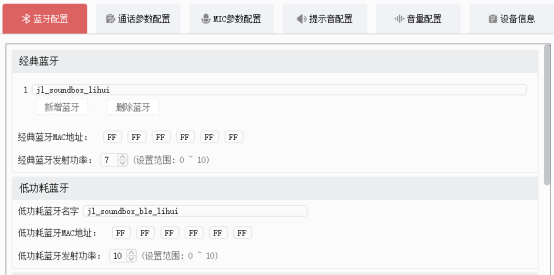

蓝牙配置主要分为经典蓝牙与低功耗蓝牙

修改配置：1、蓝牙名 2、蓝牙地址 3、蓝牙发射功率 4、功能配置

如果蓝牙MAC地址设置为全FF，那么实际地址则由蓝牙底层随机生成

【基本不需要修改，就全FF即可】

蓝牙发送功率：蓝牙发送功率越大，则能传输更远，相对应的，功耗也会越大

蓝牙名：在原厂的代码（原厂的SDK）里面，低功耗蓝牙名与经典蓝牙名，使用的都是经典蓝牙名的名字，在低功耗这里配置是无效的，所以需要留心，实在不行在代码里面改也可以

原因可以看这里：

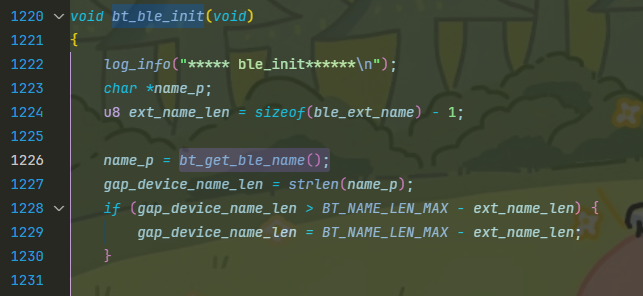

这个文件是BLE数传的实现程序：

apps\common\third_party_profile\jieli\trans_data_demo\le_trans_data.c

c 复制代码

name_p = bt_get_ble_name();

如果用的是最初始的SDK，这里的获取名称并不是bt_get_ble_name();而是bt_get_local_name()，后者取的是经典蓝牙的蓝牙名，所以我们的BLE蓝牙名称原先是失效的，因为在BLE的初始化里面，还是拿的经典蓝牙名

没有连接自动关机：

如果在X分钟内没有蓝牙连接，则自动关机，为了降低功耗【X == 0 ，则不关机】

TWS配对码【TWS：日常使用的蓝牙耳机，主耳连接手机，副耳机与主耳机进行配对，这里就是TWS】：配对码可以在配对工具中修改

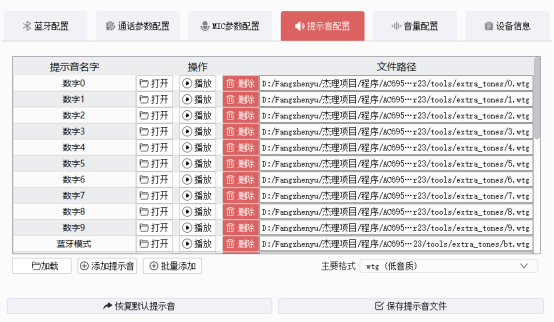

将最新的提示音文件放入到文件夹内

SDK\cpu\br23\tools\extra_tones

名字修改成一样，不然需要去tone_table.c里面修改（最好不要改，牵涉比较多，换文件比较好...）

此外，提示音的配置还需要注意文件的名称，其是有专门的提示音名称的，可以在我们SDK中找到：

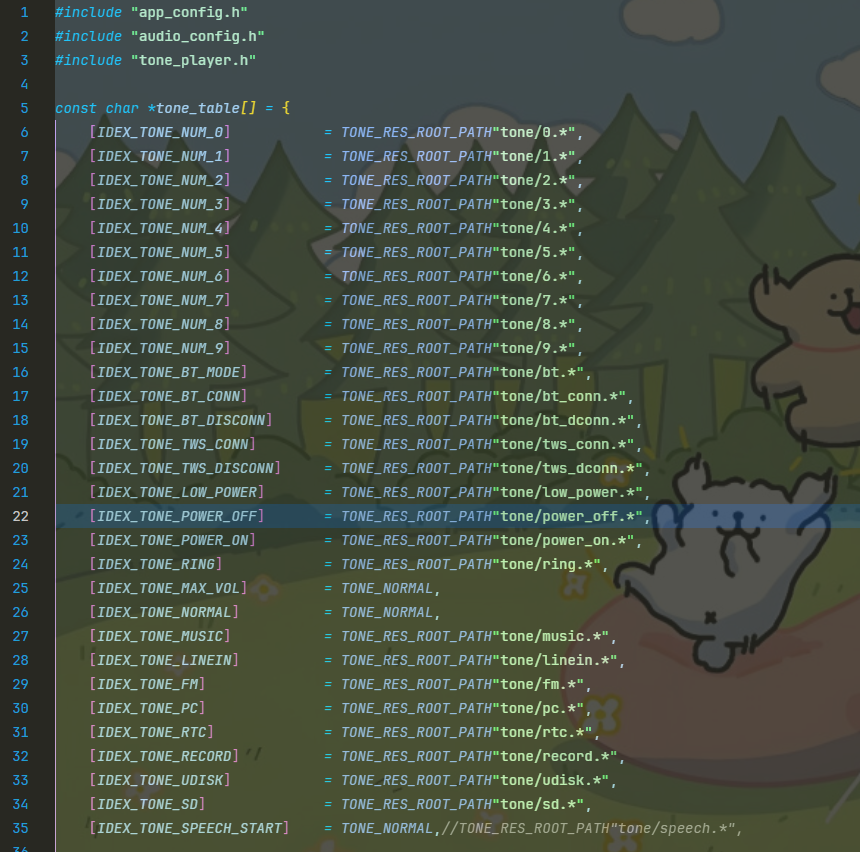

提示音名称文件：

apps\soundbox\common\tone_table.c

代码在播放提示音的时候，会根据这里所配置好的路径进行寻找

在配置工具里面添加了提示音之后，在tone_table.c里面也要进行同步的添加，不然无法找到

音质选择wtg低音质，因为我们的提示音也是要烧录到内部flash里面去的，如果提示音文件太多，音质太高，则会过多占用我们的空间

一些用不到的提示音则可以直接删掉，节约空间

修改最大音量：

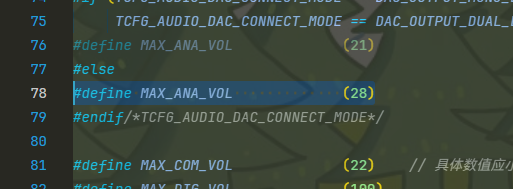

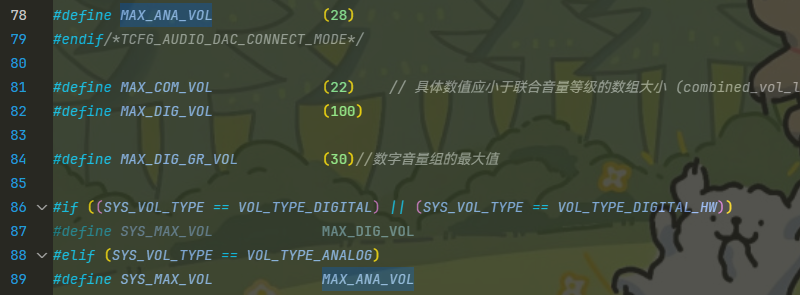

在 cpu\br23\audio_config.h 中进行修改 ------ Line78

修改为10级别、15级别都可以

c 复制代码

#define MAX_ANA_VOL             (28)

原版SDK在这里修改是无效的，原因如下：

MAX_ANA_VOL实际用的时候是SYS_MAX_VOL ------ Line89

c 复制代码

#define SYS_MAX_VOL             MAX_ANA_VOL

把目光放到设置最大系统音量的程序中：

apps\soundbox\common\user_cfg_new.c

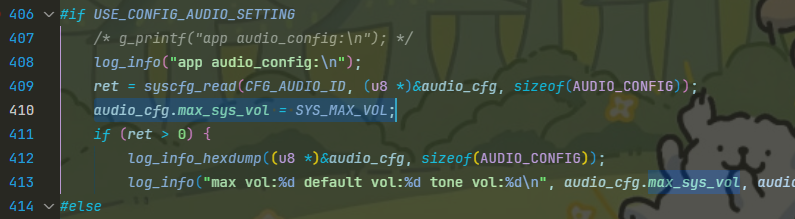

audio_cfg.max_sys_vol就是系统最大音量等级，可以看到：

这个函数是直接读取VM区内的数据，他默认是31级，Line410是后面加上去的，如果没有这句的话，audio_cfg.max_sys_vol就默认是31了不会变化

c 复制代码

ret = syscfg_read(CFG_AUDIO_ID, (u8 *)&audio_cfg, sizeof(AUDIO_CONFIG));

加了这一句audio_cfg.max_sys_vol = SYS_MAX_VOL;则才能真正把配置好的变量给拿过来
