【RTOS】任务间通信IPC

一壶水为什么还没有"呜呜"叫？是因为还没烧开，烧开和呜呜叫是同步

运动员为什么还没有起跑？是因为他还没听见枪响信号，枪响信号和起跑是同步的

任务是解耦的，但又是相互同步的

一个任务的开始可能需要别的任务的支持

1. PV操作

1.1 概念

PV 操作是操作系统 / RTOS 中用于进程 / 任务同步与互斥的核心原语（不可被打断的操作），由荷兰计算机科学家 Dijkstra 提出，本质是通过 "信号量 "（Semaphore）的两个原子操作（P 操作、V 操作），解决多任务间的资源竞争和时序同步问题。

信号量

信号量是 PV 操作的 "载体"，本质是一个整数变量 S，附加两个规则：

仅能通过 PV 操作修改 S（不允许任务直接读写）；

当 S ≤ 0 时，执行 P 操作的任务会阻塞（等待资源）；S > 0 时，任务可获取资源继续执行。

信号量分两类，对应 PV 操作的两种核心用途：

二进制信号量（S 仅为 0 或 1）：用于 "互斥"（保护共享资源，同一时间仅 1 个任务访问）；
计数信号量（S 为非负整数，如 0~255）：用于 "同步"（控制任务执行顺序）或 "资源池管理"（如允许 3 个任务同时访问某资源）。

P 操作（申请资源）

中文含义：申请资源（Task 向系统请求一个资源）；

操作逻辑：S = S - 1；

若 S ≥ 0：申请成功，任务继续执行；

若 S < 0：申请失败，任务进入阻塞态（加入等待队列），直到有其他任务执行 V 操作释放资源。

V 操作（释放资源）

中文含义：释放资源（Task 向系统归还一个资源）；

操作逻辑：S = S + 1；

若 S > 0：释放成功，任务继续执行（无等待任务）；

若 S ≤ 0：说明有任务在等待资源，唤醒等待队列中优先级最高的任务，让其获取资源执行。

1.2 用途

用途 1：实现互斥（保护共享资源）

cpp 复制代码

Semaphore S = 1; // 二进制信号量，初始值1（串口资源可用）

// 任务1：串口打印
void task1(void) {
  while(1) {
    P(S); // 申请串口资源（S=1→0，申请成功）
    printf("Task1: 访问串口\r\n"); // 共享资源操作
    V(S); // 释放串口资源（S=0→1，资源归还）
    delay(100);
  }
}

// 任务2：串口打印
void task2(void) {
  while(1) {
    P(S); // 申请串口资源（若S=0，阻塞等待）
    printf("Task2: 访问串口\r\n");
    V(S); // 释放串口资源
    delay(100);
  }
}

两个任务不会同时访问串口，避免打印乱码（和互斥锁的核心作用一致，本质互斥锁就是二进制信号量的增强版）。

用途 2：实现同步（控制任务时序）

解决 "任务 A 必须在任务 B 完成某操作后才能执行" 的问题（如 "传感器采集数据完成后，才能处理数据"），本质是用 计数信号量（S=0）传递 "完成信号"。

cpp 复制代码

Semaphore S = 0; // 计数信号量，初始值0（无数据可用）

// 任务A：数据处理（依赖任务B的采集结果）
void task_process(void) {
  while(1) {
    P(S); // 申请数据（S=0→-1，阻塞等待）
    printf("数据处理完成\r\n"); // 采集完成后才执行
    delay(200);
  }
}

// 任务B：传感器采集
void task_collect(void) {
  while(1) {
    printf("传感器采集数据\r\n"); // 采集操作
    V(S); // 释放数据（S=-1→0，唤醒任务A）
    delay(1000); // 每秒采集1次
  }
}

任务 A 不会 "提前执行"，严格在任务 B 采集完成后才处理数据，实现时序同步。

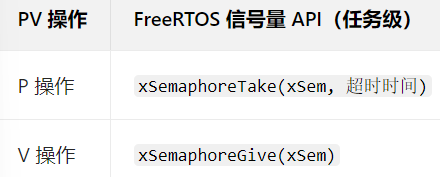

1.3 PV 操作与 FreeRTOS API 的对应关系

二进制信号量、计数信号量、互斥锁的 xSemaphoreTake/xSemaphoreGive 本质都是 PV 操作；
互斥锁是 "增强版二进制信号量"，额外支持优先级继承（解决优先级反转），但 PV 操作的核心逻辑不变；
中断服务函数（ISR）中需用 "ISR 版本 API"：xSemaphoreTakeFromISR/xSemaphoreGiveFromISR，本质也是 PV 操作。

2. IPC

裸机前后台是如何同步的？

前台大循环和后台中断

通常会使用全局变量flag实现前后台状态的同步

任务间的信息传递

和上面PV操作很像，全局变量就称为信号量

信号量被置为1的过程------SemaphoreGive

等待信号重置1的过程------SemaphoreTake

任务之间的通信同步，我们称之为IPC

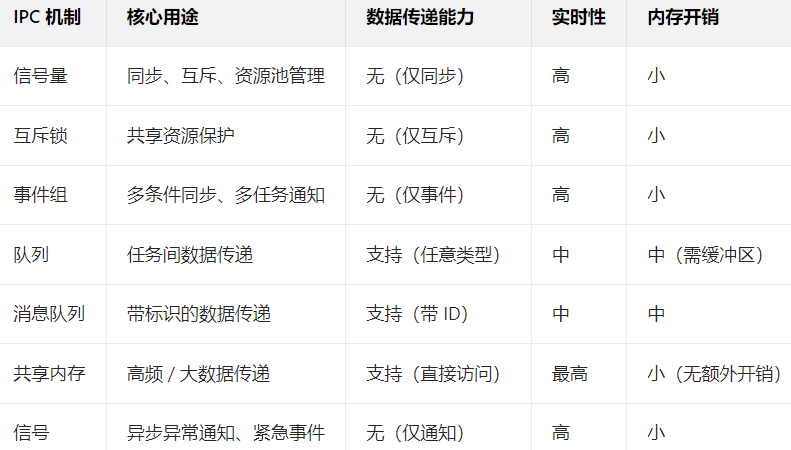

IPC（Inter-Process Communication，进程间通信）是多任务 / 多进程系统中，不同任务 / 进程之间传递数据、同步行为的核心机制。在嵌入式场景（尤其是 FreeRTOS、RT-Thread 等 RTOS 中），IPC 更多是 "任务间通信"（因嵌入式多为单进程多任务），但核心思想与通用操作系统（Linux/Windows）一致。

3. 二值信号量、计数信号量

二值信号量（Binary Semaphore）和计数信号量（Counting Semaphore）是 FreeRTOS 中最基础、最常用的 IPC 同步机制，核心都是通过「信号量计数器」实现任务间协同，本质区别在于 计数器的取值范围------ 二值信号量仅支持 0/1，计数信号量支持 0~N（N 为最大计数，如 255）。

二值信号量------最简单的IPC工具

3.1 二值信号量：仅允许 1 个任务 "占用" 资源

3.1.1 核心特性

计数器 S 只有两个状态：0（资源被占用 / 无同步信号）、1（资源空闲 / 有同步信号）；
核心用途：两种场景（互斥 / 同步），但更适合「简单同步」（互斥场景优先用互斥锁，支持优先级继承）；
关键规则：同一时间仅 1 个任务能获取信号量（S=1→0），释放后（S=0→1）其他任务才能获取。

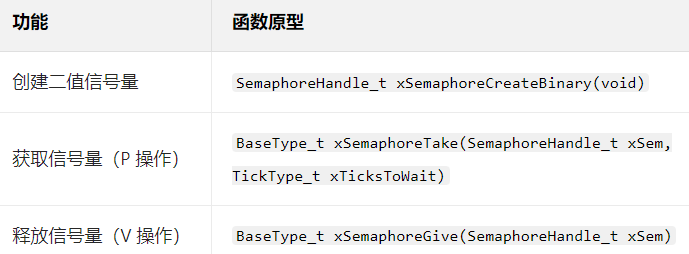

3.1.2 常用 API（FreeRTOS）

3.2 计数信号量：允许 N 个任务 "同时占用" 资源

3.2.1 核心特性

计数器 S 取值范围：0 ≤ S ≤ max_count（max_count 为创建时配置的最大计数，如 3、10、255）；
核心用途：「资源池管理」（如 N 个串口、N 个缓存块）或「批量同步」（如收集 N 个任务的完成信号）；
关键规则：最多允许 max_count 个任务同时获取信号量，释放一个则 S+1，直到回到 max_count。

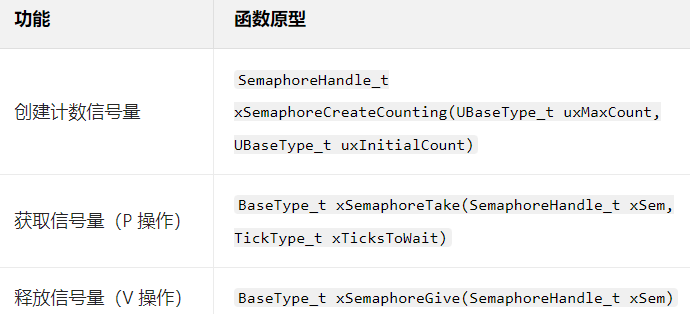

3.2.2 常用 API（FreeRTOS）

3.3 实验

创建两个任务：

任务1每秒释放一次二值信号量

任务2等待二值信号量，等到之后翻转一下LED1

3.3.1 核心逻辑

系统启动后创建「任务创建任务」（task_create_entry），优先级最高（12）；
5 秒后，该任务创建「信号量释放任务」（give_sem_entry）、「LED 翻转任务」（led_toggle_entry）和「计数信号量」（最大计数 255，初始 0）；
信号量释放任务：每 100ms 释放 1 次信号量，累计释放 30 次后停止；
LED 翻转任务：阻塞等待信号量，获取到信号量后翻转 PA8 引脚电平（LED 亮灭），延时 500ms；
任务创建任务完成创建后自动删除自身。

3.3.2 基础初始化（主函数入口）

cpp 复制代码

int main(void)
{
  HAL_Init();                          // 初始化HAL库（系统定时器、中断等）
  SystemClock_Config();                // 配置系统时钟（HSE+PLL，最终时钟=HSE×2）
  MX_GPIO_Init();                      // 初始化GPIO（PA8=LED输出，PE6=备用输出）
  MX_USART1_UART_Init();               // 初始化串口1（115200波特率，收发模式）
  shell_init();                        // 初始化Shell调试（支持串口输入命令调试）

  // 创建「任务创建任务」：优先级12（最高），栈大小128字（512字节）
  xTaskCreate(task_create_entry,"task_create_task",128,(void *)0,12,&xHandle);

  vTaskStartScheduler();               // 启动FreeRTOS任务调度器（开始任务执行）

  while (1) {} // 调度器启动后不会执行到这里，仅为语法兼容
}

关键说明：

FreeRTOS 中，vTaskStartScheduler() 会启动任务调度，按优先级抢占式执行任务；

栈大小 128 单位是「字（4 字节）」，实际栈空间 = 128×4=512 字节，需根据任务复杂度调整（避免栈溢出）。

3.3.3 核心组件：计数信号量（Counting Semaphore）

cpp 复制代码

SemaphoreHandle_t CountSemaphore; // 计数信号量句柄（全局变量，供所有任务访问）

// 在task_create_entry中创建信号量
CountSemaphore = xSemaphoreCreateCounting(255, 0);

计数信号量特性：允许同时有 N 个任务获取信号量（N = 最大计数），此处最大计数 255，初始计数 0；

3.3.4 创建任务（task_create_entry）

cpp 复制代码

void task_create_entry(void *p)
{
  TaskHandle_t tmp_handle;
  TaskHandle_t xHandle;
  TaskHandle_t xHandle2;

  vTaskDelay(5000); // 延迟5秒（FreeRTOS延时函数，单位ms，基于系统滴答定时器）

  printf("start to create semaphore\r\n");
  CountSemaphore = xSemaphoreCreateCounting(255,0); // 创建计数信号量（最大255，初始0）

  printf("start to create tasks\r\n");
  printf("create 1st task\r\n");
  // 创建「信号量释放任务」：优先级10，栈128字
  xTaskCreate(give_sem_entry,"give_sem_task",128,(void *)0,10,&xHandle);

  printf("create 2nd task\r\n");
  // 创建「LED翻转任务」：优先级10，栈128字
  xTaskCreate(led_toggle_entry,"led_toggle_task",128,(void *)0,10,&xHandle2);

  tmp_handle = xTaskGetHandle("task_create_task"); // 获取自身任务句柄
  vTaskDelete(tmp_handle); // 删除自身（完成创建使命，释放资源）
}

延迟 5 秒是为了让系统稳定启动后再创建核心任务；

自身优先级最高（12），创建其他任务后立即删除，避免占用 CPU 资源；

两个核心任务优先级相同（10），FreeRTOS 会按时间片轮转调度（默认配置）。

3.3.5 任务 1：信号量释放任务（give_sem_entry）

cpp 复制代码

void give_sem_entry(void *p)
{
  uint8_t count = 0;
  while(1)
  {
    if(count++<30) // 累计释放30次信号量
    {
      xSemaphoreGive(CountSemaphore); // 释放信号量（计数+1）
    }
    vTaskDelay(100); // 每100ms释放1次
  }
}

xSemaphoreGive()：信号量计数 + 1，若有任务阻塞等待该信号量，会唤醒优先级最高的等待任务；

仅释放 30 次后停止，之后不再操作信号量，任务进入 "空循环 + 100ms 延时" 状态。

3.3.6 任务 2：LED 翻转任务（`led_toggle_entry`）

cpp 复制代码

void led_toggle_entry(void *p)
{
  while(1)
  {
    // 阻塞等待信号量：无限等待（portMAX_DELAY），直到获取到信号量
    xSemaphoreTake(CountSemaphore,portMAX_DELAY);

    HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_8); // 翻转PA8电平（LED亮→灭/灭→亮）

    vTaskDelay(500); // 保持当前电平500ms
  }
}

xSemaphoreTake()：尝试获取信号量，若信号量计数 > 0，计数 - 1 并返回成功；若计数 = 0，任务进入阻塞态，直到有其他任务释放信号量；

初始信号量计数 = 0，LED 任务会先阻塞，直到信号量释放任务释放第 1 次信号量；

释放 30 次信号量后，LED 任务会被唤醒 30 次，之后因无信号量释放，再次进入永久阻塞态。

3.3.7 基础硬件配置

(1) GPIO 初始化（MX_GPIO_Init）

cpp 复制代码

static void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  __HAL_RCC_GPIOE_CLK_ENABLE(); // 使能GPIOE时钟
  __HAL_RCC_GPIOA_CLK_ENABLE(); // 使能GPIOA时钟

  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_6, GPIO_PIN_SET); // PE6初始拉高
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8, GPIO_PIN_SET); // PA8初始拉高（LED灭）

  // PE6配置：推挽输出+上拉+低速
  GPIO_InitStruct.Pin = GPIO_PIN_6;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);

  // PA8配置：推挽输出+上拉+低速（LED控制引脚）
  GPIO_InitStruct.Pin = GPIO_PIN_8;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

(2) 系统时钟配置（SystemClock_Config）

cpp 复制代码

void SystemClock_Config(void)
{
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE; // 外部晶振（HSE）
  RCC_OscInitStruct.HSEState = RCC_HSE_ON; // 开启HSE
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON; // 开启PLL倍频
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE; // PLL源=HSE
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL2; // HSE×2=系统时钟
  // 总线时钟配置：AHB/APB1/APB2均不分频，与系统时钟一致
}

若 HSE 为 8MHz，系统时钟 = 8MHz×2=16MHz；

FreeRTOS 的系统滴答定时器（SysTick）由 HAL 库初始化，默认滴答周期 1ms（适配 vTaskDelay）。

(3) 串口 1 初始化（MX_USART1_UART_Init）

cpp 复制代码

static void MX_USART1_UART_Init(void)
{

  huart1.Instance = USART1;
  huart1.Init.BaudRate = 115200;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_NONE;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart1) != HAL_OK)
  {
    Error_Handler();
  }

}

波特率 115200，8 位数据位，1 位停止位，无校验，收发模式；

4. 互斥锁

4.1 理解互斥锁

互斥锁（Mutex，全称 Mutual Exclusion）是 FreeRTOS 中用于 保护共享资源、避免任务间冲突 的核心同步机制，本质是 "二进制信号量的增强版"，专门解决 "多个任务独占式访问同一资源" 的问题（如串口、SPI、全局变量等）。

互斥锁的核心作用：给共享资源 "加一把锁"，任一任务要访问资源，必须先 "开锁"（获取锁），访问完再 "上锁"（释放锁），确保资源的 "原子访问"（不可被打断）。

互斥锁是二进制信号量（计数仅 0/1）的特殊形式，但多了两个关键特性，使其更适合 "资源保护"：

关键特性 1：优先级继承（最核心优势）

解决 "优先级反转" 问题（高优先级任务等待低优先级任务的资源，导致高优先级任务被阻塞）：
例：任务 A（高优先级）要访问串口，任务 B（低优先级）已持有串口互斥锁；
无优先级继承：任务 B 可能被中等优先级任务抢占，导致任务 A 长时间阻塞；
有优先级继承：任务 B 会临时继承任务 A 的高优先级，快速执行完并释放锁，避免任务 A 长时间等待。
关键特性 2：释放者必须是持有者

普通二进制信号量可由任意任务释放（如任务 A 获取，任务 B 释放），但互斥锁只能由获取它的任务释放------ 避免 "任务 A 获取锁后崩溃，任务 B 误释放" 导致的资源混乱。

4.2 API（FreeRTOS）

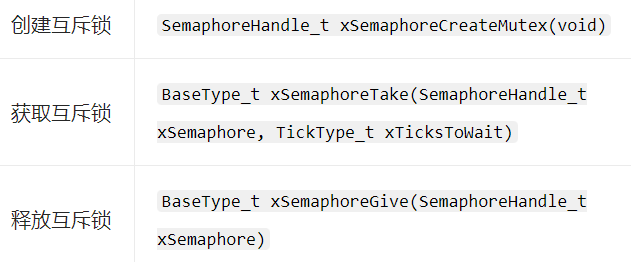

4.2.1 普通互斥锁

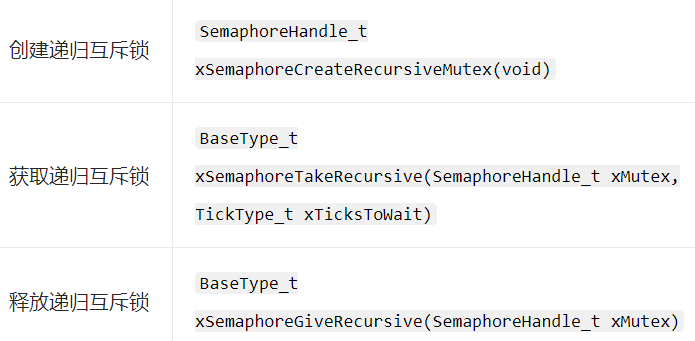

4.2.2 递归互斥锁

4.3 实验

先看一个场景：两个任务同时调用 printf 打印数据（串口是 "共享资源"，同一时间只能发 1 个字节）。

cpp 复制代码

#include "main.h"
#include "cmsis_os.h"

#include "stdio.h"
#include "task_init.h"

UART_HandleTypeDef huart1;

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_USART1_UART_Init(void);

int fputc(int ch,FILE *f)
{
 while((USART1->SR & 0X40) == 0);

 USART1->DR = (uint8_t)ch;

 return ch;
}

void print1(void *p)
{
 while(1)
 {
	printf("HELLO RTOS! HELLO BAICHENXI! HELLO MCU!\r\n");
 }
}

void print2(void *p)
{
 while(1)
 {
	printf("hello rtos! hello baichenxi! hello mcu!\r\n");
 }
}



int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART1_UART_Init();

	task_init();



  while (1)
  {

  }

}

cpp 复制代码


#include "task_init.h"

extern void print1(void *p);
extern void print2(void *p);

/* 创建任务的函数 */
void task_init( void )
{
 BaseType_t xReturned;
 TaskHandle_t xHandle = NULL;

 /* 创建任务，存储句柄 */
 xReturned = xTaskCreate(
                    print1,       /* 执行任务的函数 */
                    "print1Task",          /* 任务名称 */
                    STACK_SIZE,      /* 堆栈大小，单位为字 */
                    ( void * ) 1,    /* 传递给任务的参数 */
                    tskIDLE_PRIORITY,/* 创建任务的优先级 */
                    &xHandle );      /* 用于传递创建的任务句柄 */

 xReturned = xTaskCreate(
                    print2,       /* 执行任务的函数 */
                    "print2Task",          /* 任务名称 */
                    STACK_SIZE,      /* 堆栈大小，单位为字 */
                    ( void * ) 1,    /* 传递给任务的参数 */
                    tskIDLE_PRIORITY,/* 创建任务的优先级 */
                    &xHandle );      /* 用于传递创建的任务句柄 */

 vTaskStartScheduler();
}

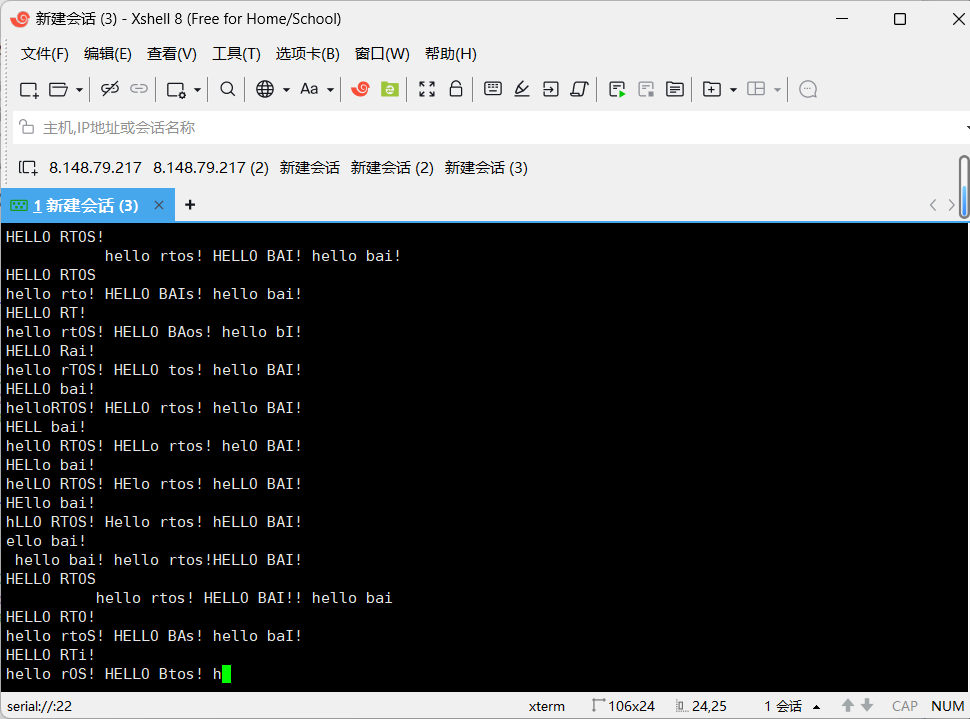

实验现象（无互斥锁时）

打印是混乱的，因为两个任务在争抢资源

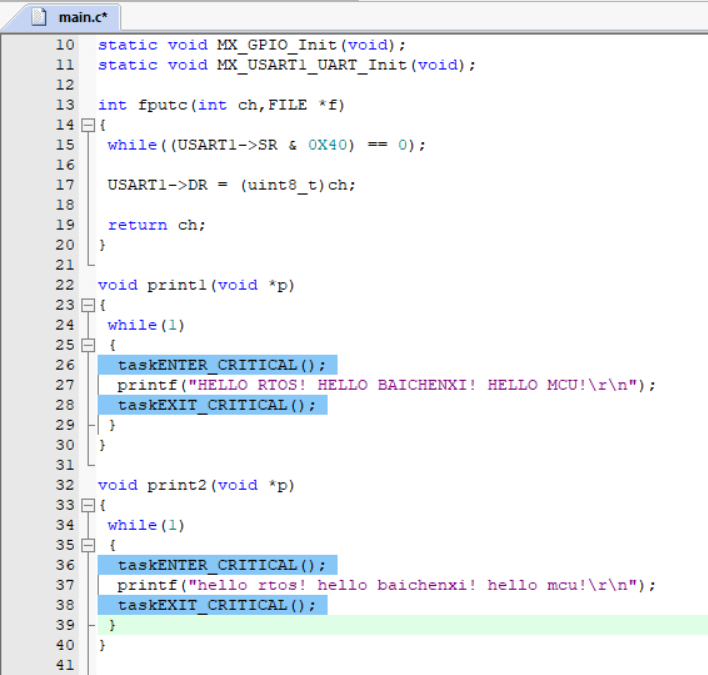

我们加入临界区，解决这个问题

实验现象

互斥锁使用步骤：

步骤 1：创建互斥锁（任务创建前初始化）

cpp 复制代码

SemaphoreHandle_t MutexSemaphore; // 互斥锁句柄（全局变量，供所有任务访问）

// 在 main 函数/初始化任务中创建
MutexSemaphore = xSemaphoreCreateMutex();
if(MutexSemaphore == NULL)
{
  // 创建失败（内存不足），需处理错误
}

步骤 2：任务中获取 + 释放互斥锁（访问共享资源）

cpp 复制代码

// 任务1：访问串口打印
void task1(void *p)
{
  while(1)
  {
    // 等待获取互斥锁（无限等待）
    if(xSemaphoreTake(MutexSemaphore, portMAX_DELAY) == pdPASS)
    {
      // 成功获取锁，访问共享资源（串口打印）
      printf("Task1: Access shared resource!\r\n");
      vTaskDelay(100); // 模拟资源访问耗时

      // 释放互斥锁
      xSemaphoreGive(MutexSemaphore);
    }
    vTaskDelay(200); // 任务循环延时
  }
}

// 任务2：与任务1竞争同一互斥锁
void task2(void *p)
{
  while(1)
  {
    if(xSemaphoreTake(MutexSemaphore, portMAX_DELAY) == pdPASS)
    {
      printf("Task2: Access shared resource!\r\n");
      vTaskDelay(100);

      xSemaphoreGive(MutexSemaphore);
    }
    vTaskDelay(200);
  }
}

步骤 3：启动任务与调度器

cpp 复制代码

int main(void)
{
  // 硬件初始化（略）
  MutexSemaphore = xSemaphoreCreateMutex(); // 创建互斥锁

  // 创建两个任务（优先级相同）
  xTaskCreate(task1, "Task1", 128, NULL, 10, NULL);
  xTaskCreate(task2, "Task2", 128, NULL, 10, NULL);

  vTaskStartScheduler(); // 启动调度器
  while(1);
}

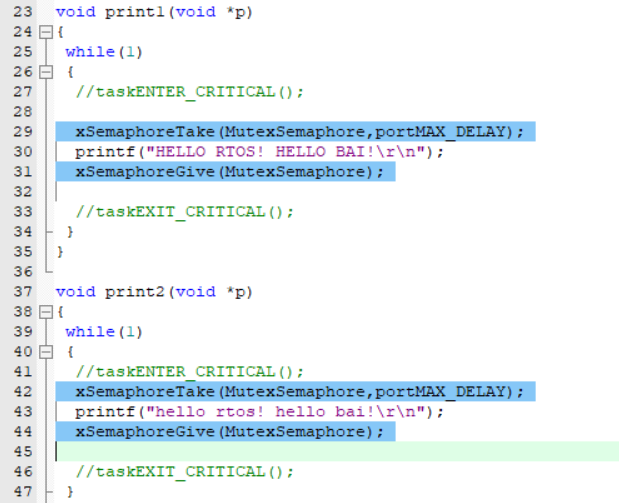

还用之前的场景，我们在printf上面尝试获取互斥锁，之后再释放

执行打印任务前获取一下互斥锁，任务执行完释放互斥锁

注意区分xSemaphoreGive&xSemaphoreTake 和 xSemaphoreGiveRecursive&xSemaphoreTakeRecursive

等待到互斥锁后，互斥锁被print任务给锁上了，使用后把锁解开重新释放

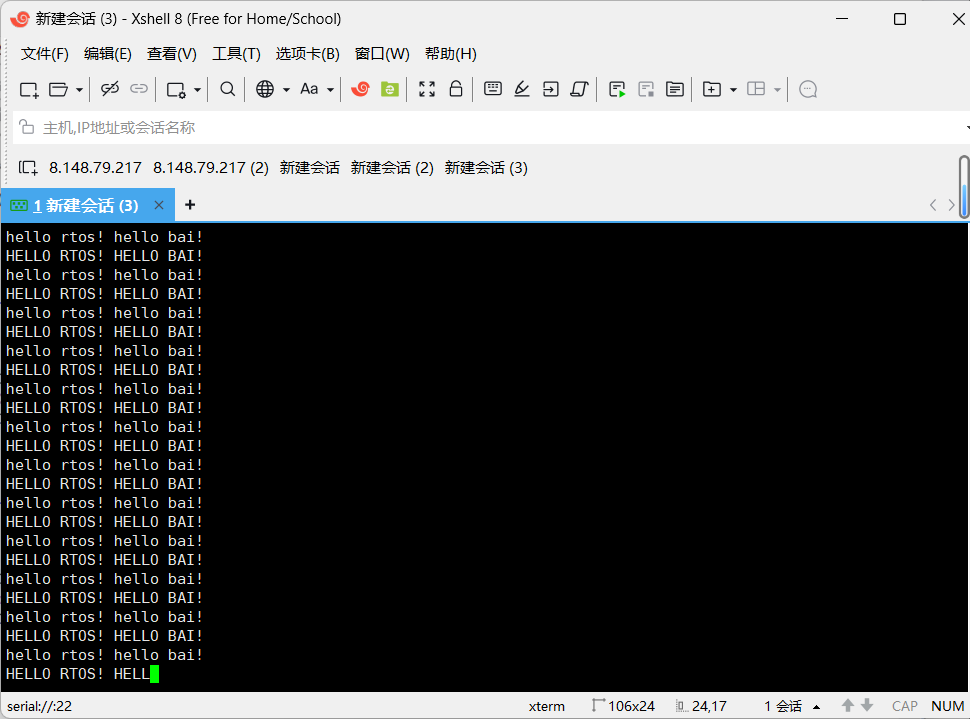

实验现象（有互斥锁时）

临界区和互斥锁有点分不清？

临界区只是屏蔽一些低优先级任务，也就是RTOS系统所能管理的所有中断

4.4 互斥锁的递归与优先级继承

两个任务（print1/print2）优先级相同，循环尝试获取互斥信号量；

任一任务获取信号量后，调用 myfun 执行两次 "打印 + 信号量释放 / 重新获取" 的操作；

互斥信号量保证：同一时间只有一个任务能进入 "myfun 中的打印逻辑"，避免串口打印冲突。

4.4.1 死锁------互斥锁的嵌套

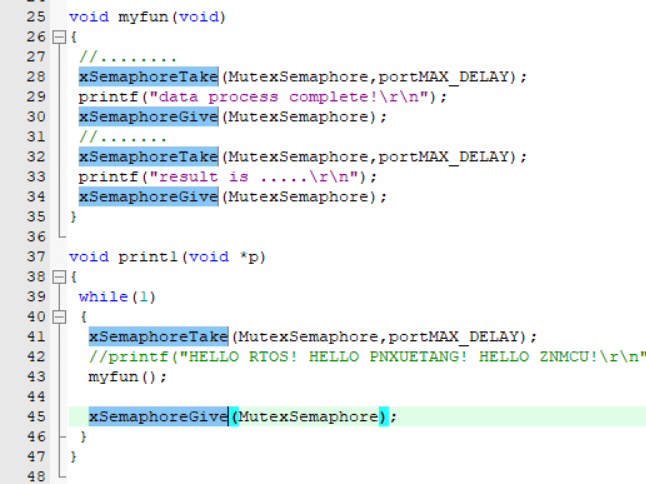

FreeRTOS 的互斥信号量不支持递归获取（同一任务不能连续两次 xSemaphoreTake，会导致死锁）；

代码中：print1 外层已获取互斥量，进入 myfun 后第 1 次 xSemaphoreTake 会阻塞自身（因互斥量已被当前任务持有，计数为 0），导致任务卡死；

正常现象应该是来回调用

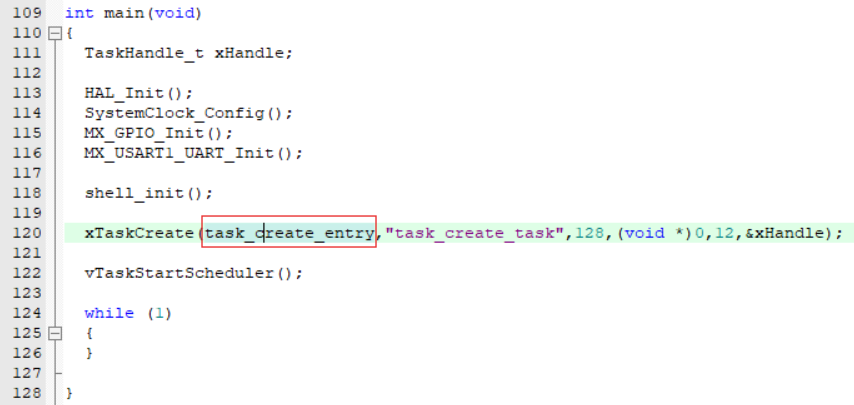

看main函数中，创建task_create_entry任务

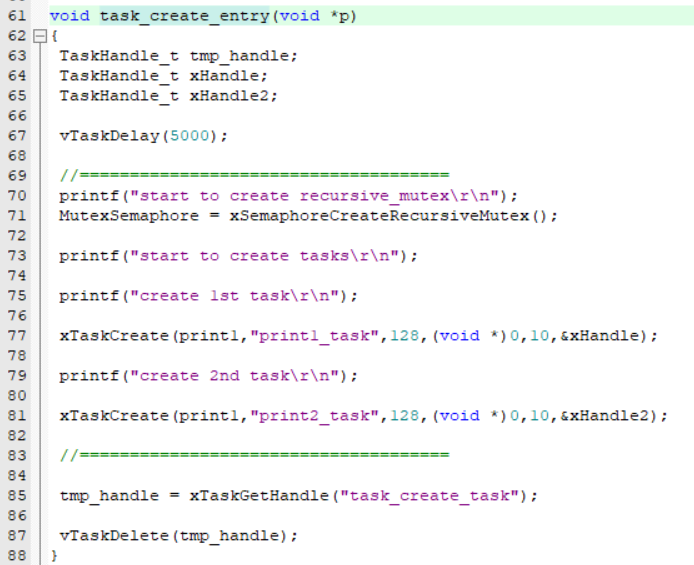

之前写了task_create_entry()任务函数

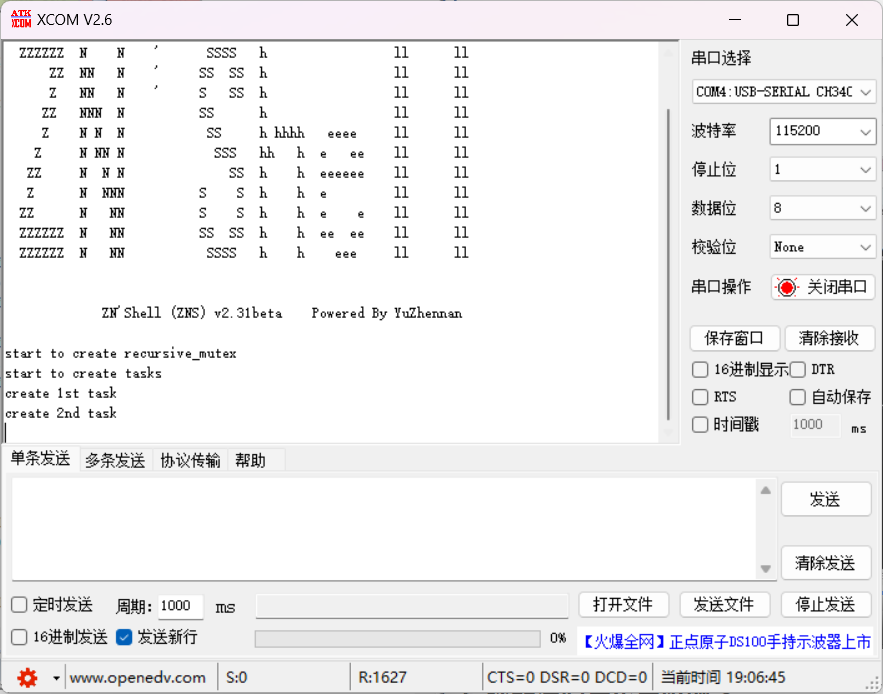

实验现象（死锁），没打印出myfun()里的内容：

4.4.2 解决死锁------递归互斥锁

法① 告诉写myfun的人，我外面写过了互斥锁，你就不要写互斥锁了

法② 递归互斥锁------记住加了几层锁，就解几层锁

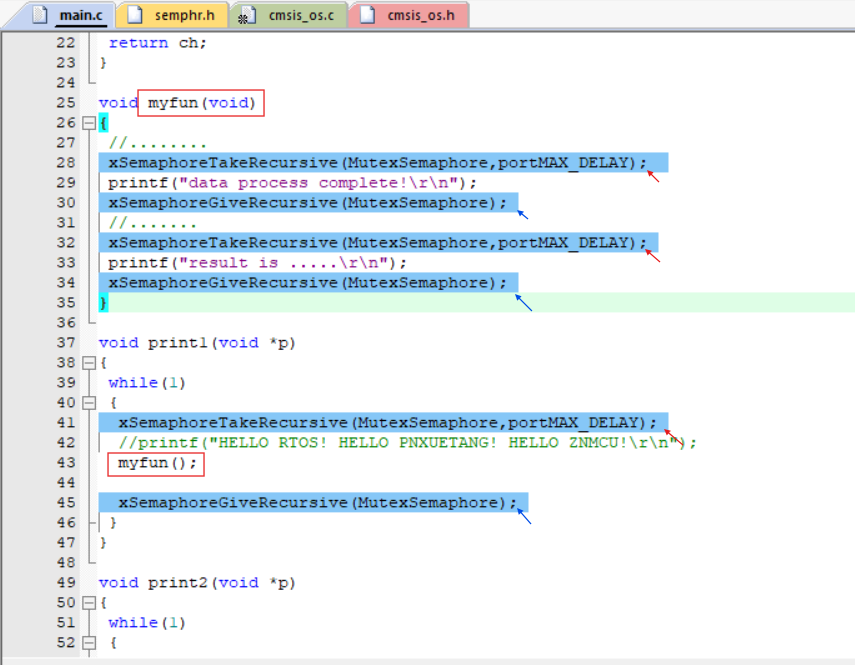

加上Recursive

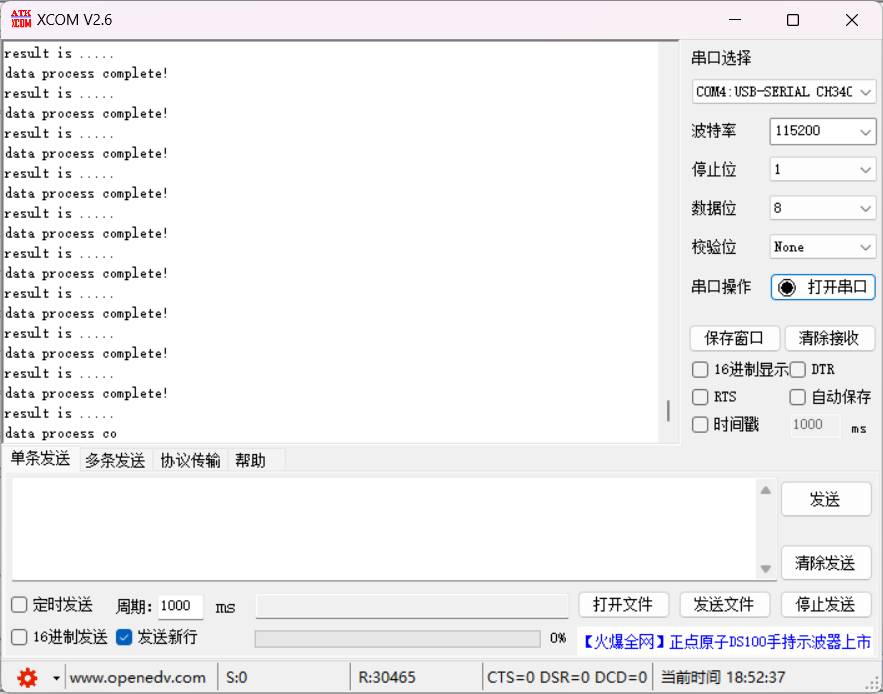

实验现象：打印出了myfun()里的内容

【RTOS】任务间通信IPC

1. PV操作

1.1 概念

1.2 用途

用途 1：实现互斥（保护共享资源）

用途 2：实现同步（控制任务时序）

1.3 PV 操作与 FreeRTOS API 的对应关系

2. IPC

3. 二值信号量、计数信号量

3.1 二值信号量：仅允许 1 个任务 "占用" 资源

3.1.1 核心特性

3.1.2 常用 API（FreeRTOS）

3.2 计数信号量：允许 N 个任务 "同时占用" 资源

3.2.1 核心特性

3.2.2 常用 API（FreeRTOS）

3.3 实验

3.3.1 核心逻辑

3.3.2 基础初始化（主函数入口）

3.3.3 核心组件：计数信号量（Counting Semaphore）

3.3.4 创建任务（task_create_entry）

3.3.5 任务 1：信号量释放任务（give_sem_entry）

3.3.6 任务 2：LED 翻转任务（led_toggle_entry）

3.3.7 基础硬件配置

4. 互斥锁

4.1 理解互斥锁

4.2 API（FreeRTOS）

4.2.1 普通互斥锁

4.2.2 递归互斥锁

4.3 实验

互斥锁使用步骤：

步骤 1：创建互斥锁（任务创建前初始化）

步骤 2：任务中获取 + 释放互斥锁（访问共享资源）

步骤 3：启动任务与调度器

4.4 互斥锁的递归与优先级继承

4.4.1 死锁------互斥锁的嵌套

4.4.2 解决死锁------递归互斥锁

3.3.6 任务 2：LED 翻转任务（`led_toggle_entry`）
