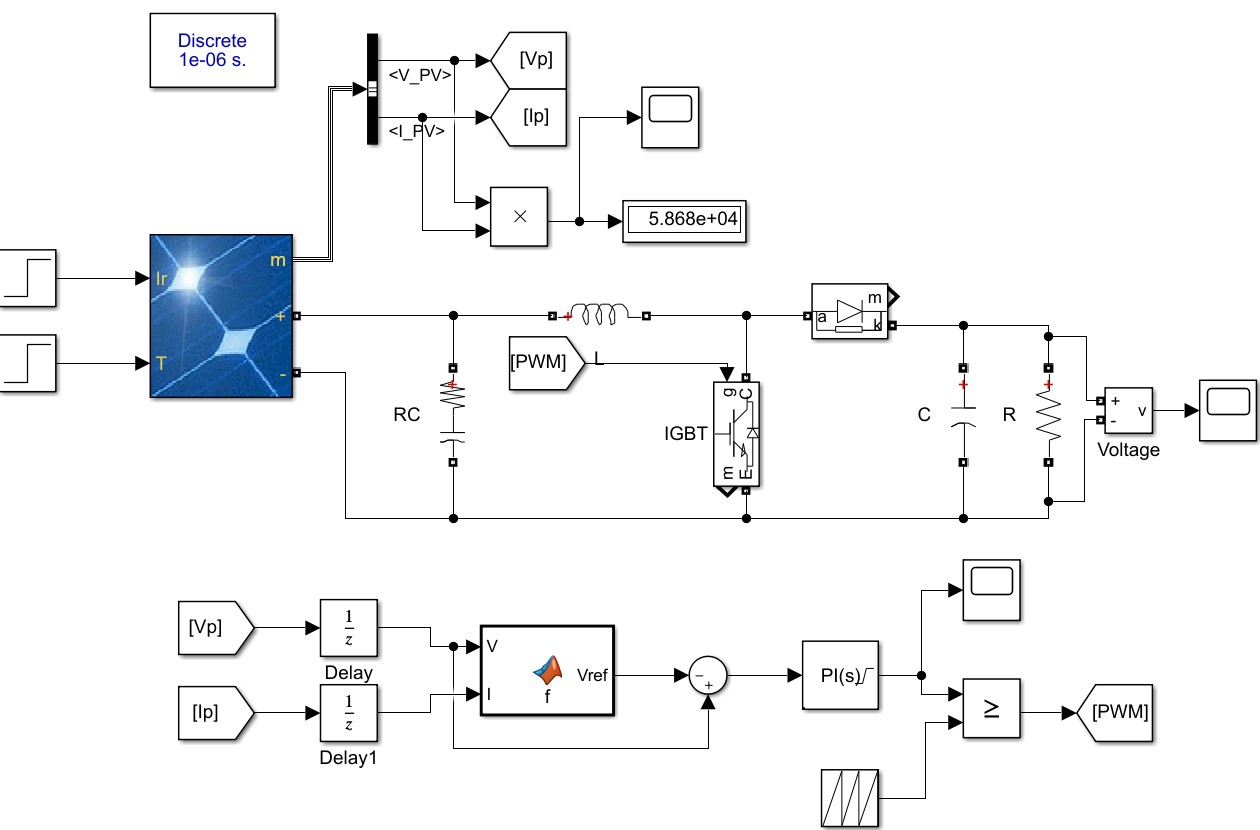

光伏MPPT控制,基于boost升压变换器。 闭环控制模型。 更改光照和温度条件后,自动寻找最大功率点输出。 模型效果如展示图所示。 扰动观察法和电导增量法两种方法的闭环都有。

在光伏能源领域,最大功率点跟踪(MPPT)控制是一项关键技术,它能确保光伏电池始终在最大功率点附近工作,从而提高光伏系统的发电效率。今天咱就聊聊基于Boost升压变换器的光伏MPPT控制,以及其中涉及的闭环控制模型。
Boost升压变换器基础
Boost升压变换器是实现MPPT控制的重要电路部分。它能将光伏电池输出的较低电压提升到适合负载或电网接入的较高电压。简单的Boost变换器原理图如下(这里简单示意,实际会更复杂):
python
# 假设一个简单的Boost变换器电压转换比计算
# 输入电压Vin,输出电压Vout,占空比D
Vin = 12 # 输入电压示例值12V
D = 0.6 # 占空比示例值0.6
Vout = Vin / (1 - D)
print(f"根据给定占空比和输入电压,输出电压约为: {Vout}V")
上述代码简单计算了Boost变换器的输出电压。其原理是通过控制开关管的占空比,改变电感储能和释放的过程,从而实现电压的提升。在实际应用中,这个占空比的控制与MPPT算法紧密相关。
闭环控制模型
闭环控制模型在MPPT控制里起着核心作用。它实时监测光伏电池的输出电压和电流等参数,根据这些反馈信息调整Boost变换器的占空比,使得光伏电池始终向最大功率点靠拢。
扰动观察法(P&O)
扰动观察法是一种常用的MPPT算法。它的思路很直观:周期性地扰动光伏电池的工作点(通常通过改变Boost变换器的占空比),观察功率变化方向,若功率增加则沿该方向继续扰动,若功率减小则反向扰动。
python
# 简单的扰动观察法代码框架
# 初始化参数
P_old = 0
D = 0.5
D_step = 0.01
# 假设获取当前功率的函数
def get_power():
# 这里是模拟获取功率,实际需要从硬件采样
return 100 * D # 简单模拟功率与占空比关系
while True:
P_new = get_power()
if P_new > P_old:
D = D + D_step if D + D_step < 1 else 1
else:
D = D - D_step if D - D_step > 0 else 0
P_old = P_new
在上述代码框架里,通过不断比较新旧功率值来决定占空比的调整方向。不过扰动观察法有个小缺点,在光照和温度变化剧烈时,可能会在最大功率点附近振荡,影响跟踪精度。
电导增量法
电导增量法相对更精确些。它基于光伏电池功率与电压的关系,通过比较电导增量与瞬时电导来判断工作点与最大功率点的相对位置,进而调整占空比。
python
# 电导增量法代码框架
# 初始化参数
V = 20 # 初始电压示例值
I = 5 # 初始电流示例值
D = 0.5
D_step = 0.01
while True:
V_new = V + 0.1 # 模拟电压变化,实际从采样获取
I_new = I - 0.05 # 模拟电流变化,实际从采样获取
dI = I_new - I
dV = V_new - V
G = I / V
dG = dI / dV
if dG + G < 0:
D = D + D_step if D + D_step < 1 else 1
else:
D = D - D_step if D - D_step > 0 else 0
V = V_new
I = I_new
这个代码框架里,通过计算电导增量和瞬时电导的关系来调整占空比,能更快速准确地跟踪最大功率点,尤其在光照和温度变化频繁时表现更优。
应对光照和温度变化
在实际的光伏应用场景中,光照和温度条件不断变化。基于Boost升压变换器的闭环MPPT控制模型能自动适应这些变化,持续寻找最大功率点输出。这得益于闭环控制实时监测和调整的特性。当光照强度突然增强或者温度发生较大改变时,扰动观察法和电导增量法的闭环系统都会根据新的电压、电流参数调整占空比,确保光伏电池重新回到最大功率点附近工作。
模型效果展示

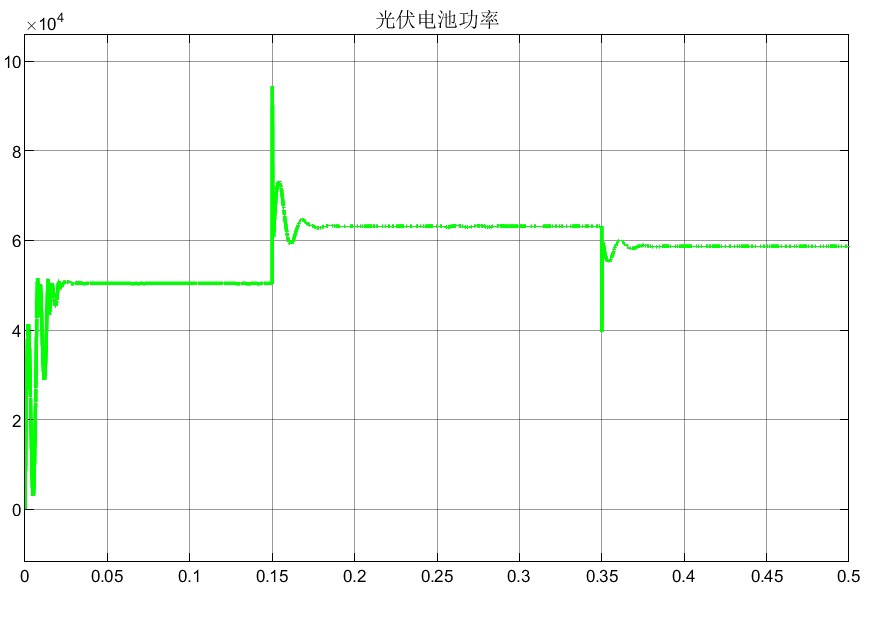

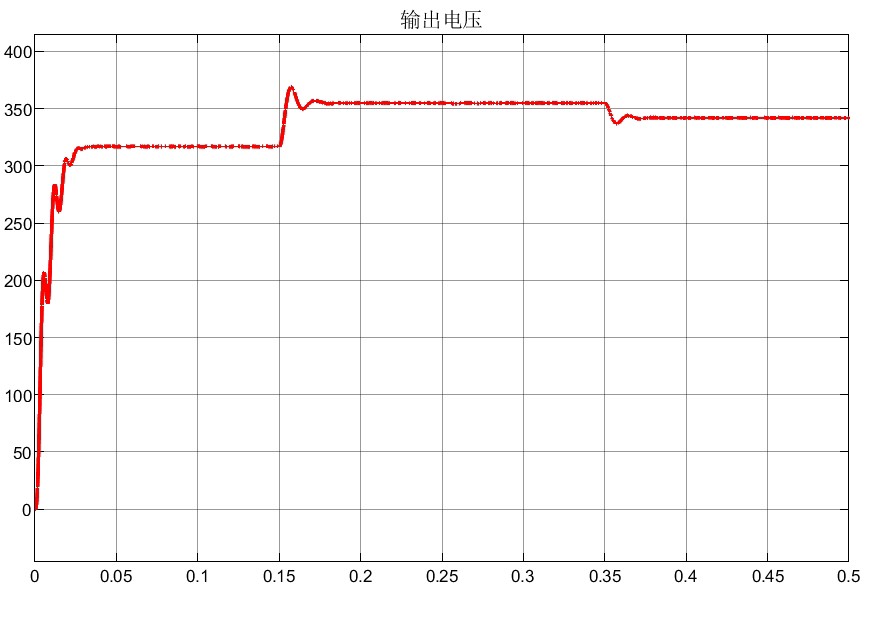

通过搭建实验平台或者利用专业的仿真软件(如MATLAB/Simulink)对上述基于Boost升压变换器的MPPT控制模型进行模拟验证。从展示图(这里虽未实际给出图,但在实际工作中会有直观的波形图等展示)可以看到,无论是在稳定的光照温度条件下,还是光照温度剧烈变化时,扰动观察法和电导增量法的闭环控制都能有效地跟踪最大功率点,保证光伏系统相对稳定高效地输出功率。

总之,基于Boost升压变换器的光伏MPPT闭环控制,结合扰动观察法和电导增量法,为提高光伏系统发电效率提供了可靠的实现途径,在实际的光伏电站等应用中有广阔的前景。
