前言
买房是人生大事，不仅要看户型，更要看采光。尤其是现在高层住宅密集，低楼层的日照时长往往是购房者的心病。虽然市面上有专业的日照分析软件，但对于普通开发者或购房者来说门槛太高。
最近利用周末时间，我开发了一套纯前端、零依赖的楼盘规划与采光模拟工具。它包含两个部分：
- 配置器 (Editor)：基于 Canvas，在普通的楼盘规划图（JPG/PNG）上绘制楼栋轮廓、标定比例尺。
- 可视化 (Viewer)：基于 Three.js，将配置好的数据生成 3D 模型，模拟冬至/夏至不同时间段的日照阴影。
本文将分享这个项目的核心技术实现思路。
开源地址 ：[https://github.com/SeanWong17/building-sunlight-simulator\]
欢迎 Star ⭐ 和 Fork！
🚀 功能演示

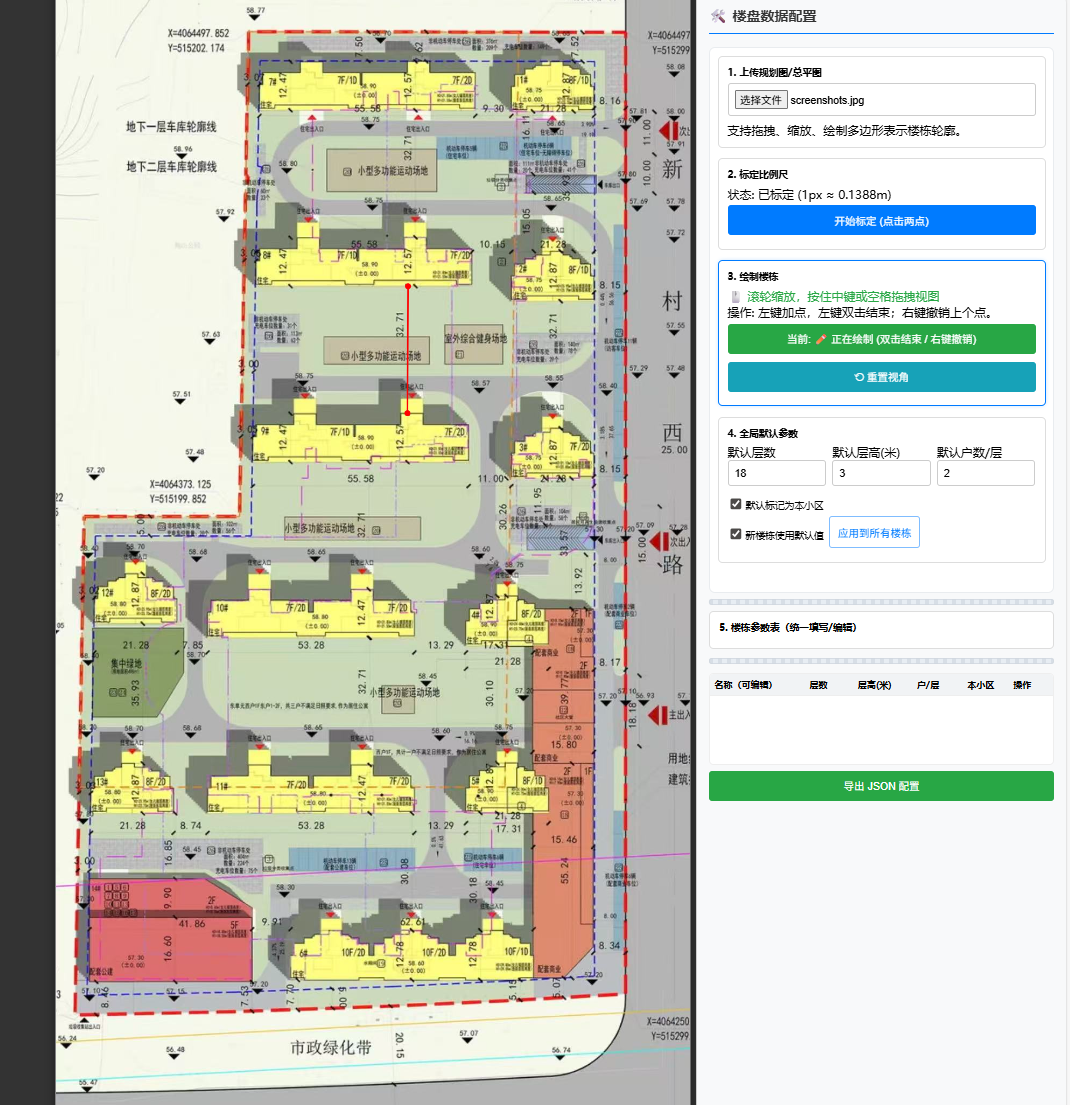

1. 2D 规划图配置器
这是数据生产的入口。用户上传一张总平图，通过"两点标定法"确定比例尺（例如：图上两点代表实际50米），然后就可以在图上通过点击绘制楼栋的多边形轮廓。
- 支持交互：滚轮缩放、右键平移、双击闭合多边形。
- 参数配置：可设置楼栋名称、层数、层高、每层户数等。
- 自动清洗：内置算法自动处理多边形绘制中的共线点、过近点。

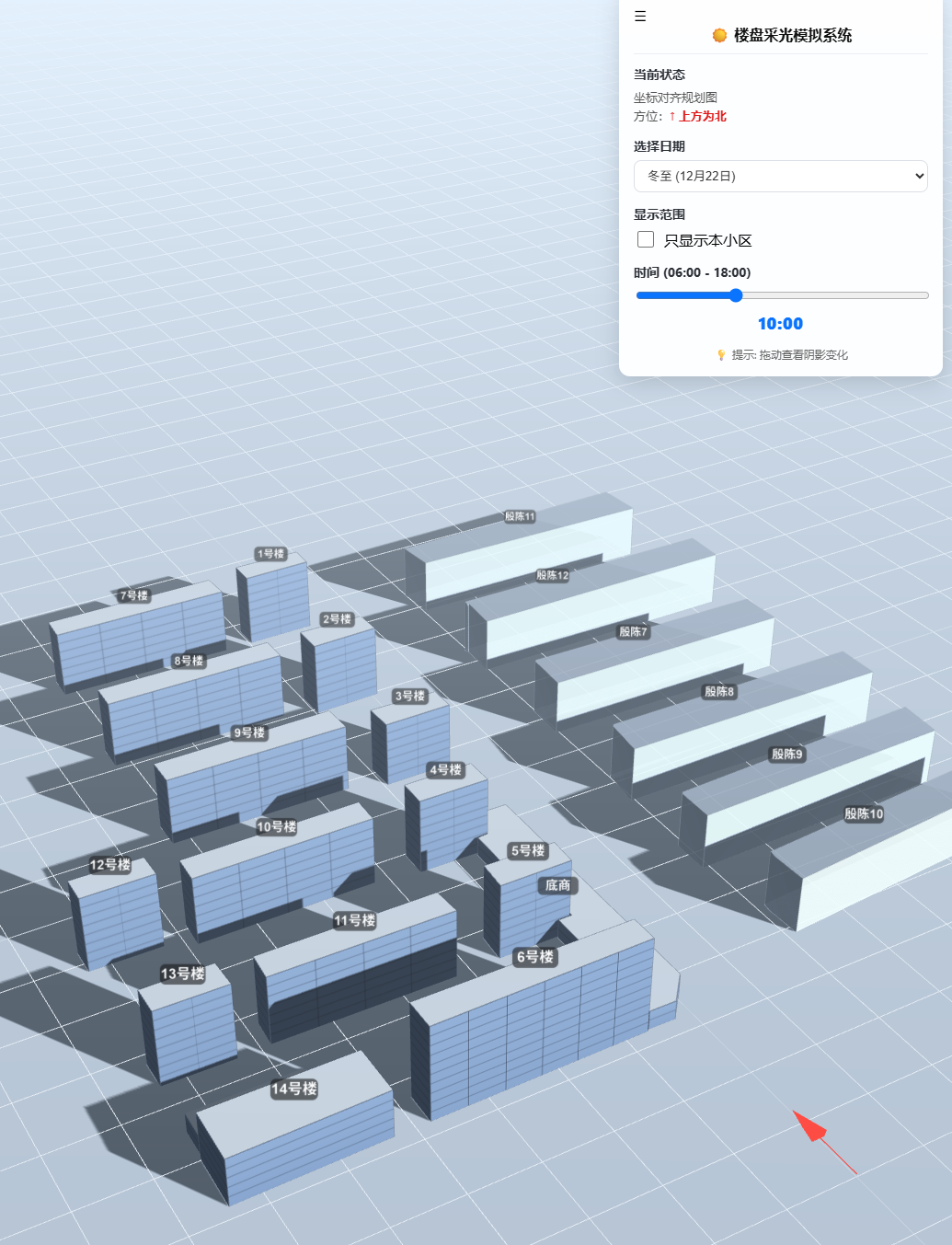

2. 3D 采光可视化
将配置导出的 JSON 文件拖入查看器，即可生成 3D 场景。
- 日照模拟：支持冬至、夏至、春秋分切换，支持 06:00 - 18:00 连续时间拖动。
- 真实坐标：基于纬度计算太阳高度角和方位角。
- 可视化细节：根据户数自动生成简单的窗户纹理，支持只查看"本小区"模式。
🛠️ 核心技术实现
本项目完全由原生 HTML/CSS/JS 实现，3D 部分引入了 Three.js。
一、 2D 编辑器：Canvas 交互与坐标变换
编辑器最核心的难点在于视图的缩放/平移 与Canvas 坐标系之间的转换。
我们需要维护 viewScale (缩放倍率), viewX, viewY (偏移量)。在鼠标点击 Canvas 获取坐标时，必须将其逆变换回"图片原始坐标系"，这样导出的数据才与缩放无关。
javascript
// 核心坐标转换函数
function getCanvasCoordinates(e) {
const rect = wrapper.getBoundingClientRect();
const mouseXInWrapper = e.clientX - rect.left;
const mouseYInWrapper = e.clientY - rect.top;
// 逆向计算：(屏幕坐标 - 偏移) / 缩放倍率 = 原始画布坐标
const canvasX = (mouseXInWrapper - viewX) / viewScale;
const canvasY = (mouseYInWrapper - viewY) / viewScale;
return { x: canvasX, y: canvasY };
}此外，为了防止手抖导致绘制的多边形产生"毛刺"或重叠点，我在闭合多边形时增加了一个净化算法 (Sanitize)：
javascript
// 多边形净化：去重、去共线、去极短边
function sanitizePolygon(rawPoints, epsPx = 0.5) {
// 1. 去掉首尾重复点
// 2. 去掉相邻的极近点 (distance < threshold)
// 3. 核心：去掉近似共线的中间点 (通过叉积计算)
const result = [];
const n = clean.length;
for (let i = 0; i < n; i++) {
const p0 = clean[mod(i - 1, n)];
const p1 = clean[i];
const p2 = clean[mod(i + 1, n)];
// 计算向量叉积，判断三点是否共线
const cross = Math.abs(v1x * v2y - v1y * v2x);
if (cross > eps * (len1 + len2)) result.push(p1);
}
return result;
}二、 3D 可视化：Three.js 与 太阳轨迹计算
1. 从 2D 轮廓生成 3D 楼栋
利用 Three.js 的 ExtrudeGeometry (挤压几何体)，我们可以直接将 2D 的 Shape 拉伸成 3D 模型。
这里有一个细节：为了让模型看起来不像"素模"，我根据 JSON 中的 units (每层户数) 动态生成了 Canvas 纹理贴图，模拟窗户的效果。
javascript
// 动态生成外立面纹理
function createFacadeTexture(floors, unitsPerFloor) {
const canvas = document.createElement('canvas');
// ... 绘制背景色 ...
// 根据层数和户数绘制窗户矩形
for (let f = 0; f < floors; f++) {
// 简单的 Canvas 2D 绘图操作
ctx.fillStyle = 'rgba(255,255,255,0.22)';
ctx.fillRect(x, y, w, h);
}
return new THREE.CanvasTexture(canvas);
}
// 生成几何体
const shape = new THREE.Shape();
// ... 解析 JSON 点集 ...
const geometry = new THREE.ExtrudeGeometry(shape, {
depth: totalHeight, // 挤压深度即楼高
bevelEnabled: false // 关闭倒角
});2. 模拟真实日照 (核心算法)
阴影的产生依赖于平行光 (DirectionalLight) 的位置。我们需要根据用户选择的季节和时间，结合地理纬度，算出太阳在天空中的准确位置（高度角和方位角）。
公式实现如下：
javascript
function updateSun() {
const hour = getCurrentHour();
const decl = parseFloat(seasonSelect.value); // 赤纬角：冬至-23.44，夏至23.44
// 1. 计算时角 (Hour Angle)
const hAngle = (hour - 12) * 15 * rad;
// 2. 计算高度角 (Altitude)
// sin(h) = sin(φ)sin(δ) + cos(φ)cos(δ)cos(t)
const sinAlt = Math.sin(lat) * Math.sin(dec) + Math.cos(lat) * Math.cos(dec) * Math.cos(hAngle);
const alt = Math.asin(sinAlt);
// 3. 计算方位角 (Azimuth)
// cos(A) = (sin(h)sin(φ) - sin(δ)) / (cos(h)cos(φ))
const cosAz = (sinAlt * Math.sin(lat) - Math.sin(dec)) / (Math.cos(alt) * Math.cos(lat));
let az = Math.acos(Math.min(1, Math.max(-1, cosAz)));
if (hour >= 12) az = -az;
// 4. 转换为 Three.js 坐标系 (x, y, z)
// 注意：Three.js 中 Y 轴向上
const y = dist * Math.sin(alt);
const r = dist * Math.cos(alt);
const x = r * Math.sin(az);
const z = r * Math.cos(az);
sunLight.position.set(x, y, z);
// 如果太阳在地平线以下，关闭光源强度
sunLight.intensity = alt > 0 ? 1.2 : 0.0;
}📂 项目结构与使用
整个项目非常轻量，没有复杂的构建流程（Webpack/Vite），只有 HTML 文件，下载即用。
Plaintext
building-sunlight-simulator/
├── editor.html # 2D 规划图配置器
├── viewer.html # 3D 采光可视化
├── README.md
└── examples/ # 示例文件使用步骤：
- 打开 editor.html，导入你的楼盘规划图。
- 标定比例尺，绘制楼栋，导出 JSON。
- 打开 viewer.html，导入刚才的 JSON，开始日照分析。
🔮 总结与展望
这个项目展示了前端技术在可视化工具领域的潜力。不依赖后端，仅仅使用 Canvas 和 WebGL 就能解决实际生活中的"痛点"。
未来可以优化的方向：
- 增加户型图叠加功能。
- 引入更精确的地理高程数据。
- 支持 VR 模式看房。
完整的代码我已经上传到 GitHub，如果你对 Canvas 交互或 Three.js 开发感兴趣，欢迎下载体验！
Github 传送门：[点击此处跳转\]](https://github.com/SeanWong17/building-sunlight-simulator)
