FPGA数据交互的奇妙之旅：PCle与光纤协同工作探秘

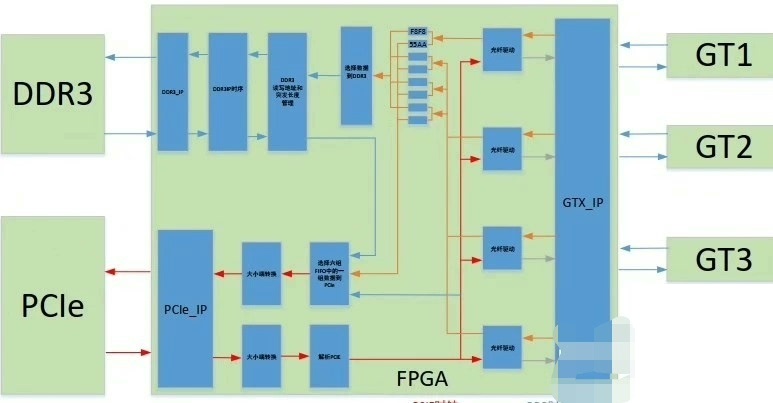

上位机通过PCle把数据发送给FPGA，FPGA打包后通过光纤模块发送出去，同时FPGA保存光纤过来的数据到DDR3中，当DDR3中的数据存够一定数量把DDR3中的数据通过PCle发送给上位机。

在现代高速数据处理系统中，FPGA（现场可编程门阵列）常常扮演着数据桥梁和处理核心的关键角色。今天咱就唠唠上位机、FPGA、DDR3以及光纤模块之间的数据交互那些事儿：上位机通过PCle把数据发送给FPGA，FPGA打包后通过光纤模块发送出去，同时FPGA保存光纤过来的数据到DDR3中，当DDR3中的数据存够一定数量，又把DDR3中的数据通过PCle发送给上位机。这一连串的数据流动，就像一场精心编排的舞蹈，各个部件紧密配合。

上位机通过PCle向FPGA发送数据

PCle（Peripheral Component Interconnect Express）作为一种高速串行计算机扩展总线标准，为上位机与FPGA之间提供了高速可靠的数据传输通道。在软件层面，上位机端一般会使用相应的PCle驱动程序进行数据发送。以Linux系统为例，简单示意代码如下：

c 复制代码

#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>

#define PCLE_DEVICE "/dev/pcie_device" // 假设的PCle设备文件路径
#define DATA_SIZE 1024 // 发送数据大小

int main() {
    int fd = open(PCLE_DEVICE, O_WRONLY);
    if (fd < 0) {
        perror("Open PCle device failed");
        return -1;
    }

    char data[DATA_SIZE];
    // 填充要发送的数据，这里简单填充为0
    for (int i = 0; i < DATA_SIZE; i++) {
        data[i] = 0;
    }

    ssize_t bytes_written = write(fd, data, DATA_SIZE);
    if (bytes_written!= DATA_SIZE) {
        perror("Write data to PCle failed");
        close(fd);
        return -1;
    }

    close(fd);
    return 0;
}

这段代码中，首先通过open函数打开PCle设备文件，若打开失败则报错并退出。然后定义了要发送的数据数组并填充数据，最后通过write函数将数据写入PCle设备。若写入字节数与期望发送的数据大小不一致，也会报错并退出。

在FPGA端，需要设计相应的PCle接口逻辑来接收数据。这部分逻辑通常使用硬件描述语言（如Verilog或VHDL）实现。以Verilog为例：

verilog 复制代码

module pcie_rx (
    input wire clk,
    input wire rst_n,
    input wire [31:0] pcie_data,
    input wire pcie_valid,
    output reg [31:0] rx_data,
    output reg rx_valid
);

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        rx_data <= 32'b0;
        rx_valid <= 1'b0;
    end else if (pcie_valid) begin
        rx_data <= pcie_data;
        rx_valid <= 1'b1;
    end else begin
        rx_valid <= 1'b0;
    end
end

endmodule

这个模块中，在时钟上升沿或复位信号有效时，若复位信号有效则将接收数据寄存器rxdata**和接收有效信号rx valid清零。当PCle数据有效信号pcievalid**有效时，将PCle传来的数据pcie data存入rxdata**并置rx valid为有效。

FPGA打包数据通过光纤模块发送出去

FPGA接收完上位机数据后，需要对数据进行打包处理，然后通过光纤模块发送出去。光纤模块一般使用高速串行接口进行数据传输，比如常见的SerDes（Serializer/Deserializer）接口。假设我们将接收到的数据按照一定格式封装成帧，Verilog代码示例如下：

verilog 复制代码

module data_pack_and_tx (
    input wire clk,
    input wire rst_n,
    input wire [31:0] rx_data,
    input wire rx_valid,
    output reg [7:0] serdes_data,
    output reg serdes_valid
);

// 假设每4个32位数据组成一帧，这里简单示意
reg [31:0] data_buffer [0:3];
reg [1:0] buffer_index;
reg frame_ready;

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        buffer_index <= 2'b00;
        frame_ready <= 1'b0;
        for (int i = 0; i < 4; i++) begin
            data_buffer[i] <= 32'b0;
        end
    end else if (rx_valid) begin
        data_buffer[buffer_index] <= rx_data;
        buffer_index <= buffer_index + 1;
        if (buffer_index == 2'd3) begin
            frame_ready <= 1'b1;
        end
    end
end

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        serdes_data <= 8'b0;
        serdes_valid <= 1'b0;
    end else if (frame_ready) {
        // 这里简单将帧数据按字节依次输出给SerDes
        serdes_data <= data_buffer[0][7:0];
        serdes_valid <= 1'b1;
        // 后续还需处理将其他字节按序输出等逻辑
    end else {
        serdes_valid <= 1'b0;
    }
end

endmodule

这段代码中，首先定义了一个数据缓冲区databuffer**用于暂存接收到的数据，buffer index记录缓冲区索引，frameready**表示一帧数据是否准备好。在接收数据有效时，将数据存入缓冲区并更新索引，当存够4个数据时置frame ready为有效。然后在frame_ready有效时，将帧数据按字节输出给SerDes接口。

FPGA保存光纤过来的数据到DDR3中

FPGA还需要接收从光纤过来的数据，并保存到DDR3中。DDR3作为一种高速大容量的动态随机存取存储器，需要复杂的控制逻辑。这里我们简单示意数据接收存储逻辑，假设已经有一个DDR3控制器模块ddr3_ctrl，其接口如下：

verilog 复制代码

module ddr3_ctrl (
    input wire clk,
    input wire rst_n,
    input wire [31:0] write_data,
    input wire write_en,
    input wire [29:0] write_addr,
    output reg [31:0] read_data,
    input wire read_en,
    input wire [29:0] read_addr
);

// DDR3控制逻辑实现，这里省略具体内容
// 主要负责与DDR3芯片交互，完成读写操作
endmodule

对于光纤数据接收并写入DDR3的模块，Verilog代码如下：

verilog 复制代码

module fiber_rx_and_write_ddr3 (
    input wire clk,
    input wire rst_n,
    input wire [31:0] fiber_data,
    input wire fiber_valid,
    output reg [31:0] ddr3_write_data,
    output reg ddr3_write_en,
    output reg [29:0] ddr3_write_addr
);

reg [29:0] write_addr_counter;

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) {
        write_addr_counter <= 30'b0;
        ddr3_write_en <= 1'b0;
    } else if (fiber_valid) {
        ddr3_write_data <= fiber_data;
        ddr3_write_en <= 1'b1;
        ddr3_write_addr <= write_addr_counter;
        write_addr_counter <= write_addr_counter + 1;
    } else {
        ddr3_write_en <= 1'b0;
    }
end

endmodule

在这个模块中，当光纤数据有效时，将光纤数据fiberdata**赋值给DDR3写入数据ddr3 writedata*，置写入使能信号ddr3* writeen**为有效，并更新写入地址ddr3 writeaddr*。地址计数器write* addr_counter在每次写入时递增。

DDR3数据存够后通过PCle发送给上位机

当DDR3中的数据存够一定数量，比如存满1024个数据时，就需要将这些数据通过PCle发送给上位机。首先在FPGA端，要设计读取DDR3数据并通过PCle发送的逻辑。

verilog 复制代码

module ddr3_read_and_pcie_tx (
    input wire clk,
    input wire rst_n,
    input wire [31:0] ddr3_read_data,
    input wire ddr3_read_valid,
    output reg [31:0] pcie_tx_data,
    output reg pcie_tx_valid
);

reg [10:0] data_count;
reg start_tx;

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) {
        data_count <= 11'b0;
        start_tx <= 1'b0;
    } else if (ddr3_read_valid) {
        data_count <= data_count + 1;
        if (data_count == 1024) {
            start_tx <= 1'b1;
        }
    }
end

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) {
        pcie_tx_valid <= 1'b0;
    } else if (start_tx) {
        pcie_tx_data <= ddr3_read_data;
        pcie_tx_valid <= 1'b1;
        // 后续还需处理连续发送等逻辑
    } else {
        pcie_tx_valid <= 1'b0;
    }
end

endmodule

这个模块通过datacount**计数DDR3读取的数据数量，当达到1024时置start tx为有效，开始将DDR3读取的数据ddr3readdata通过PCle发送出去，置pcietxvalid为有效表示PCle发送数据有效。

上位机端接收PCle数据的代码与之前发送数据类似，只是操作变为读取：

c 复制代码

#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>

#define PCLE_DEVICE "/dev/pcie_device"
#define DATA_SIZE 1024 * 4 // 假设每个数据32位，共1024个数据

int main() {
    int fd = open(PCLE_DEVICE, O_RDONLY);
    if (fd < 0) {
        perror("Open PCle device failed");
        return -1;
    }

    char data[DATA_SIZE];
    ssize_t bytes_read = read(fd, data, DATA_SIZE);
    if (bytes_read!= DATA_SIZE) {
        perror("Read data from PCle failed");
        close(fd);
        return -1;
    }

    close(fd);
    // 对接收到的数据进行处理
    return 0;
}

这段代码打开PCle设备文件用于读取数据，通过read函数读取数据，若读取字节数与期望不一致则报错并退出，最后关闭设备文件。

通过上述一系列代码和逻辑，就实现了上位机、FPGA、DDR3以及光纤模块之间复杂而有序的数据交互，每个环节都紧密相连，共同构建起一个高效的数据处理与传输系统。这也正是FPGA在现代高速数据处理应用中的魅力所在，灵活的逻辑设计能够满足各种不同的数据交互需求。
