在电源管理与DC-DC转换器设计中，MOSFET的选择直接影响系统的效率、可靠性与成本。今天我们将推出的一款40V P沟道MOSFET------SP40P65NJ，结合其官方规格书，从关键参数、性能特点到封装信息进行全面梳理。
一、核心规格摘要
| 参数 | 典型值 | 条件 |
|---|---|---|
| 漏源击穿电压 | -40V | VGS=0V, ID=-250μA |
| 导通电阻（典型） | 65mΩ | VGS=-10V, ID=-3A |
| 连续漏极电流（Tc=25°C） | -12A | |
| 栅极阈值电压 | -1.7V（典型） | VGS=VDS, ID=-250μA |
| 总栅极电荷 | 9nC | |
| 封装类型 | PDFN3X3-8L | 尺寸约3mm×3mm |
二、关键特性解析
1. 低导通电阻
-
RDS(on)典型值仅为65mΩ（VGS=-10V时），即使在VGS=-4.5V条件下也仅为85mΩ，适合低栅压驱动场景。
-
低导通损耗有助于提升系统效率，尤其在高频开关应用中表现突出。
2. 快速开关性能
-
开启延迟时间 Td(on)Td(on) 仅 4.2ns
-
上升时间 TrTr 为 6ns
-
关断延迟时间 Td(off)Td(off) 为 26.8ns
-
下降时间 TfTf 为 20.6ns
-
适合高频DC-DC转换与同步整流应用。
3. 良好的热性能与可靠性
-
最大功耗 PDPD 达 15W（Tc=25°C）
-
结壳热阻 RθJCRθJC 仅 8.3°C/W
-
支持 100% 单脉冲雪崩能量测试 ，EASEAS 达 25mJ，具备较强的抗瞬态过压能力。
4. 体二极管特性
-
体二极管正向压降 VSDVSD 最大 -1.2V（IS=-1A）
-
反向恢复时间 TrrTrr 典型值 35ns，适用于同步整流与续流场景。
三、电气特性一览（Ta=25°C）
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 栅极漏电流 | IGSS | VGS=±20V | - | - | ±100 | nA |
| 输入电容 | Ciss | VDS=-15V, f=1MHz | - | 520 | - | pF |
| 输出电容 | Coss | 同上 | - | 52 | - | pF |
| 反向传输电容 | Crss | 同上 | - | 41 | - | pF |
四、封装与订购信息
-

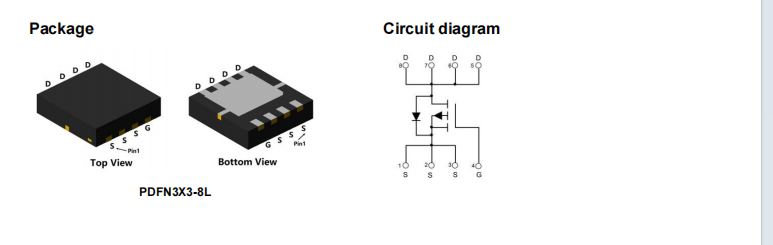

封装型号：PDFN3X3-8L
-
外形尺寸：约3.0mm × 3.0mm，厚度0.65--0.85mm
-
引脚间距：0.55--0.75mm
-
包装方式：卷带包装，每卷5000颗
-
标记信息：器件表面印有"40P65"及月份代码
五、典型应用场景
-
DC-DC降压/升压转换器
-
电源管理模块
-
电机驱动与负载开关
-
电池保护与功率分配电路
六、总结
SP40P65NJ作为一款40V P沟道MOSFET，在导通电阻、开关速度、热性能等方面表现均衡，尤其适合中低压、中功率的电源转换场景。其PDFN3X3-8L封装也适合对空间要求较高的紧凑型设计。设计者在选型时可根据实际驱动电压、电流需求与散热条件，结合其RDS(on)与Qg曲线进行优化。
