STM32 零基础可移植教程 05：按键消抖，为什么按一次会触发好几次

上一篇我们已经能读到按键电平了：按住按键，LED 亮；松开按键，LED 灭。

这说明 GPIO 输入、上拉/下拉、按键有效电平都已经跑通。

但你后面很快会遇到一个新问题：

bash 复制代码

明明只按了一次，程序却像按了好几次

比如你想实现"按一下 LED 翻转一次"，结果 LED 可能亮了又灭，或者连续翻转几次。代码看起来没问题，按键也确实只按了一下，但程序就是多触发。

这不是 STM32 特有的问题，也不是 HAL 库的锅。机械按键本来就会抖。

这一篇只解决一个目标：

bash 复制代码

用软件消抖，让按键按下一次只触发一次 LED 翻转

外部中断、长按、双击、组合键先不讲。先把最基础的"按下一次，识别一次"做稳。

本篇目标

最终现象：

bash 复制代码

每按下一次按键，LED 翻转一次

按住不放，LED 不会一直翻转

松开后再按，才会再次翻转

本篇用到的外设：

bash 复制代码

GPIO Input

GPIO Output

SysTick / HAL_GetTick

本篇跑通标准：

Keil 编译通过；
程序能下载到开发板；
按键按下一次，LED 只翻转一次；
按住按键不松手，LED 不会连续翻转；
能说清楚"按键抖动"和"消抖时间"是什么意思。

准备工作

你需要准备：

项目

说明

| --- | --- |

STM32 开发板

任意 STM32 开发板

下载器

ST-LINK/V2 或板载 ST-LINK

LED

沿用第 02 篇 LED 工程

按键

沿用第 04 篇按键输入工程

原理图

确认按键引脚、上拉/下拉、有效电平

建议直接从上一篇 04_key_input 复制一份，改名为：

bash 复制代码

05_key_debounce

这样 LED 和按键的 CubeMX 配置都能保留，我们只升级按键应用层代码。

为什么按键会抖

机械按键不是理想开关。

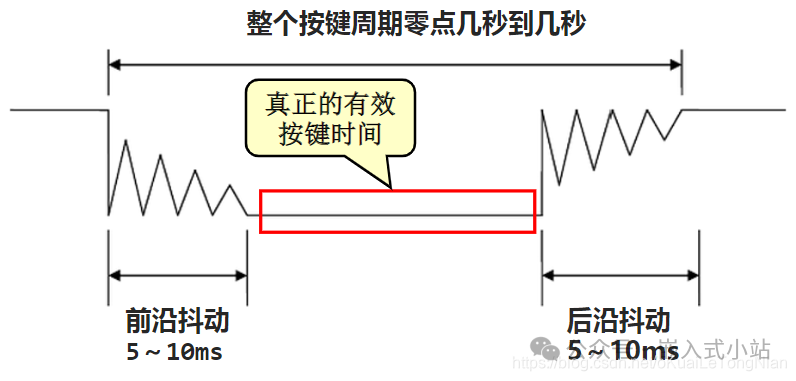

你手指按下去时，里面的金属触点不是"一瞬间稳定接通"，而是会在很短时间内反复接触、弹开、再接触。

在示波器或逻辑分析仪上看，按键电平可能不是这样：

bash 复制代码

松开 ---------------- 按下

高电平 -------------- 低电平

而是这样：

bash 复制代码

高 -> 低 -> 高 -> 低 -> 高 -> 低 -> 稳定低

这段乱跳通常只持续几毫秒到几十毫秒。

对人来说，这还是一次按下；对 MCU 来说，它可能已经看到好几个边沿了。

所以我们需要做消抖。

本篇采用哪种消抖方式

按键消抖有很多种写法：

简单延时消抖；
计数消抖；
状态机消抖；
定时器周期扫描；
外部中断 + 延时确认。

新手最容易想到的是：

bash 复制代码

if
 (按键按下)

{

    HAL_Delay(
20
);


if
 (按键仍然按下)

    {

        确认按下;

    }

}

这个思路能用，但它有一个问题：HAL_Delay() 会堵住主循环。后面你的工程里如果还有串口、蜂鸣器、传感器、通信任务，主循环被堵住就不舒服了。

所以这一篇我们用一个更适合长期扩展的写法：

bash 复制代码

每次主循环调用 App_Key_Scan()

函数内部用 HAL_GetTick() 判断电平稳定了多久

稳定超过 20 ms 后，才产生一次按下/松开事件

这种写法不需要在按键函数里长时间阻塞。

这里有一个地方很容易想岔。

很多人第一次理解消抖，会觉得：

bash 复制代码

检测到按键按下

等它超过 20 ms

然后翻转 LED

这个理解只对了一半。

因为如果代码只是判断"按键已经按下超过 20 ms"，那手一直按着时，这个条件会一直成立。主循环每扫描一次，都可能再次翻转 LED。

也就是说，下面这种思路仍然不够：

bash 复制代码

if
 (按键按下超过
20
 ms)

{

    App_LED_Toggle();

}

它跳过了抖动瞬间，但没有解决"长按时重复触发"的问题。

真正稳定的写法应该是：

bash 复制代码

检测到电平变化

等待 20 ms

确认这个电平仍然稳定

如果稳定状态从"松开"变成"按下"

才产生一次"按下事件"

重点是最后这句：

bash 复制代码

状态变了，才产生事件

按键一直按着时，它的稳定状态一直是"按下"，但它不是每一轮扫描都在"刚刚按下"。所以 LED 只应该在"松开 -> 按下"这个变化发生后翻转一次。

换句话说，消抖里面其实有两件事：

动作

解决的问题

| --- | --- |

等 20 ms 再确认

跳过机械触点刚接触时的抖动

判断状态变化

避免按住不放时一直触发

所以这篇代码里才会同时出现两个概念：

bash 复制代码

稳定状态：现在到底是按下还是松开

按键事件：这一次有没有刚刚按下或刚刚松开

如果只看电平，就容易写成长按一直触发。

如果把稳定电平转换成事件，就能做到：

bash 复制代码

按下一次 -> 产生一次按下事件 -> LED 翻转一次

一直按住 -> 不再产生新事件

松开后再按 -> 再产生下一次按下事件

这就是本篇消抖代码真正想解决的问题。

硬件连接

硬件连接沿用上一篇。

按键常见有两种接法。

第一种：按键一端接 GPIO，一端接 GND。

bash 复制代码

GPIO ---- 按键 ---- GND

这种情况下通常使用上拉：

bash 复制代码

松开：读到 1

按下：读到 0

第二种：按键一端接 GPIO，一端接 3.3V。

bash 复制代码

GPIO ---- 按键 ---- 3.3V

这种情况下通常使用下拉：

bash 复制代码

松开：读到 0

按下：读到 1

本篇代码默认按键是低电平有效：

bash 复制代码

#define APP_KEY_PRESSED_LEVEL  GPIO_PIN_RESET

如果你的按键是高电平有效，后面改成 GPIO_PIN_SET 即可。

CubeMX 配置步骤

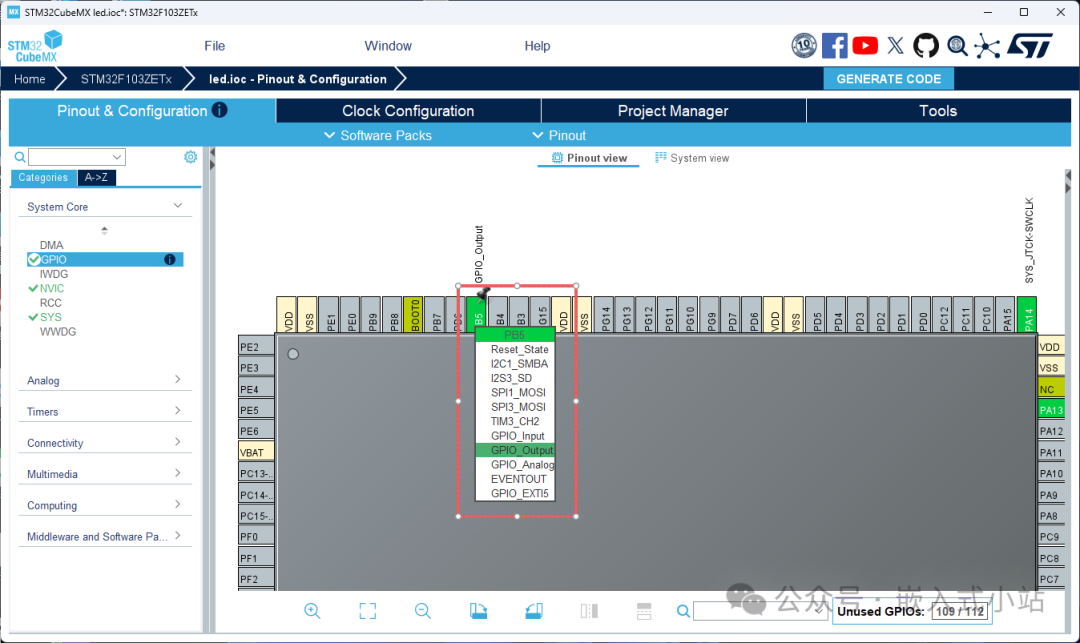

1. 保留 LED 输出配置

LED 的配置沿用第 02 篇：

配置项

推荐值

| --- | --- |

GPIO mode

GPIO_Output

User Label

LED

初始电平

按 LED 有效电平设置为默认灭

这一篇用 LED 来显示按键事件。

按键每确认一次"按下事件"，LED 翻转一次。

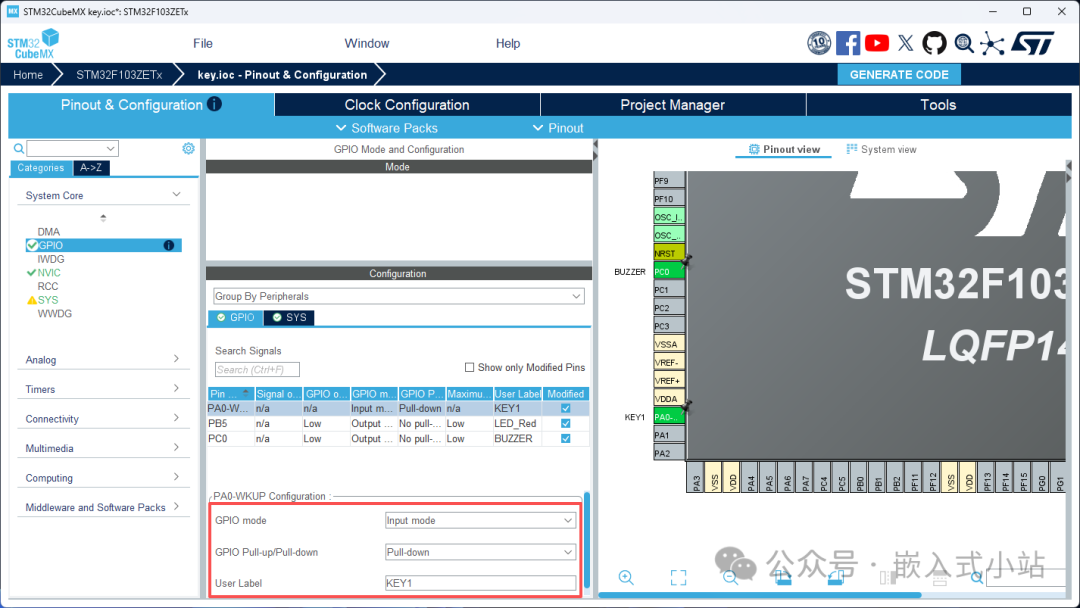

2. 保留按键输入配置

按键配置沿用第 04 篇：

配置项

推荐值

| --- | --- |

GPIO mode

GPIO_Input

User Label

KEY

Pull-up/Pull-down

按原理图选择

如果你的按键一端接 GND，通常选择：

bash 复制代码

Pull-up

如果你的按键一端接 3.3V，通常选择：

bash 复制代码

Pull-down

3. 生成 Keil 工程

配置确认后点击：

bash 复制代码

GENERATE CODE

然后打开 Keil 工程，先编译一次。

Keil 工程生成和编译

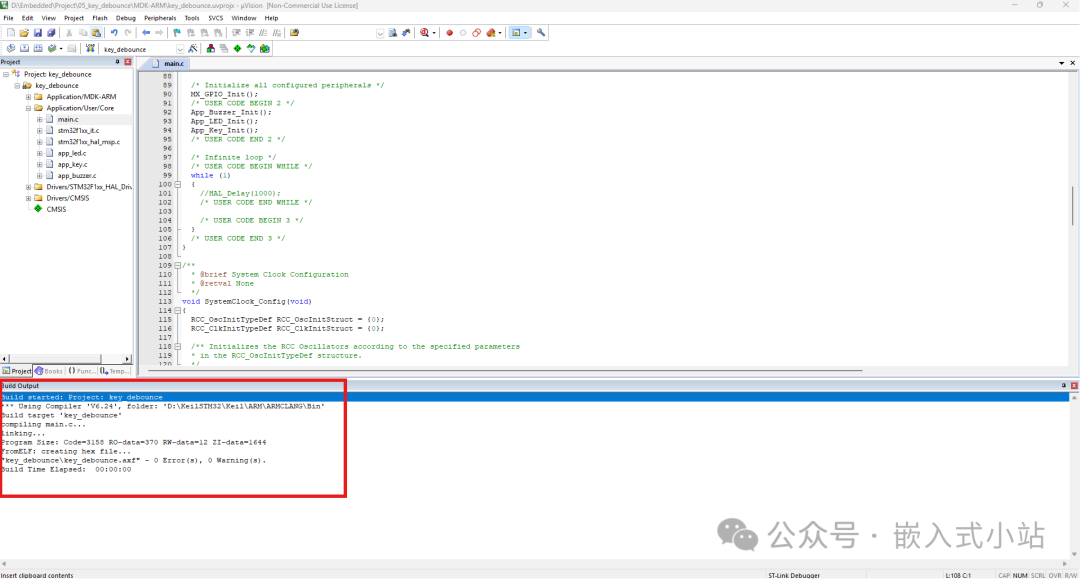

打开 Keil 后，先编译：

bash 复制代码

Build / F7

确认输出里没有错误：

bash 复制代码

0 Error(s)

这一篇主要修改 app_key.h/.c 和 main.c，CubeMX 配置变化不大。

完整代码

这一篇我们升级上一篇的按键模块。

你需要保留：

bash 复制代码

Core/Inc/app_led.h

Core/Src/app_led.c

然后把上一篇的 app_key.h/.c 替换成下面这个消抖版本：

bash 复制代码

Core/Inc/app_key.h

Core/Src/app_key.c

1. 更新 `Core/Inc/app_key.h`

打开：

bash 复制代码

Core/Inc/app_key.h

替换为下面代码：

bash 复制代码

#ifndef APP_KEY_H

#define APP_KEY_H


#include "main.h"


typedef
enum

{

    APP_KEY_LEVEL_RELEASED =
0
,

    APP_KEY_LEVEL_PRESSED =
1

} App_KeyLevel;


typedef
enum

{

    APP_KEY_EVENT_NONE =
0
,

    APP_KEY_EVENT_PRESSED,

    APP_KEY_EVENT_RELEASED

} App_KeyEvent;


void App_Key_Init(void)
;

App_KeyLevel App_Key_ReadLevel(void)
;

App_KeyEvent App_Key_Scan(void)
;


#endif

这里分成两个概念：

名称

含义

| --- | --- |

| App_KeyLevel |

当前稳定状态：按下还是松开

| App_KeyEvent |

这一次扫描有没有新事件：刚按下、刚松开、无事件

为什么要分开？

因为"当前按着"不等于"刚刚按下"。

按住不放时，状态一直是按下，但事件只应该触发一次。

2. 更新 `Core/Src/app_key.c`

打开：

bash 复制代码

Core/Src/app_key.c

替换为下面代码：

bash 复制代码

#include "app_key.h"


/* * KEY_GPIO_Port and KEY_Pin are generated by CubeMX in main.h. * Set the key pin User Label to KEY in CubeMX. */

#ifndef KEY_GPIO_Port

#error "KEY_GPIO_Port is not defined. Set the key pin User Label to KEY in CubeMX."

#endif


#ifndef KEY_Pin

#error "KEY_Pin is not defined. Set the key pin User Label to KEY in CubeMX."

#endif


/* * Many key circuits are active-low: * released -> GPIO_PIN_SET * pressed  -> GPIO_PIN_RESET * * If your key is active-high, change this macro to GPIO_PIN_SET. */

#ifndef APP_KEY_PRESSED_LEVEL

#define APP_KEY_PRESSED_LEVEL  GPIO_PIN_RESET

#endif


#ifndef APP_KEY_DEBOUNCE_MS

#define APP_KEY_DEBOUNCE_MS    20u

#endif


static
 App_KeyLevel s_stable_level = APP_KEY_LEVEL_RELEASED;

static
 App_KeyLevel s_last_sample_level = APP_KEY_LEVEL_RELEASED;

static
uint32_t
 s_last_change_tick =
0u
;


static App_KeyLevel App_Key_ReadRawLevel(void)
{

    GPIO_PinState level = HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin);



if
 (level == APP_KEY_PRESSED_LEVEL)

    {


return
 APP_KEY_LEVEL_PRESSED;

    }



return
 APP_KEY_LEVEL_RELEASED;

}


void App_Key_Init(void)
{

    App_KeyLevel level = App_Key_ReadRawLevel();


    s_stable_level = level;

    s_last_sample_level = level;

    s_last_change_tick = HAL_GetTick();

}


App_KeyLevel App_Key_ReadLevel(void)
{


return
 s_stable_level;

}


App_KeyEvent App_Key_Scan(void)
{

    App_KeyLevel current_sample = App_Key_ReadRawLevel();


uint32_t
 now = HAL_GetTick();



if
 (current_sample != s_last_sample_level)

    {

        s_last_sample_level = current_sample;

        s_last_change_tick = now;

    }



if
 ((now - s_last_change_tick) >= APP_KEY_DEBOUNCE_MS)

    {


if
 (s_stable_level != s_last_sample_level)

        {

            s_stable_level = s_last_sample_level;



if
 (s_stable_level == APP_KEY_LEVEL_PRESSED)

            {


return
 APP_KEY_EVENT_PRESSED;

            }



return
 APP_KEY_EVENT_RELEASED;

        }

    }



return
 APP_KEY_EVENT_NONE;

}

这段代码不长，但比上一篇多了状态。

核心逻辑是：

每次读取一次按键原始电平；
如果发现电平变化，就记录变化时间；
如果这个电平稳定超过 APP_KEY_DEBOUNCE_MS；
并且稳定状态真的发生变化；
才返回一次按下或松开事件。

默认消抖时间是：

bash 复制代码

#define APP_KEY_DEBOUNCE_MS    20u

大多数普通按键用 10 ms 到 30 ms 都可以。你可以先用 20 ms。

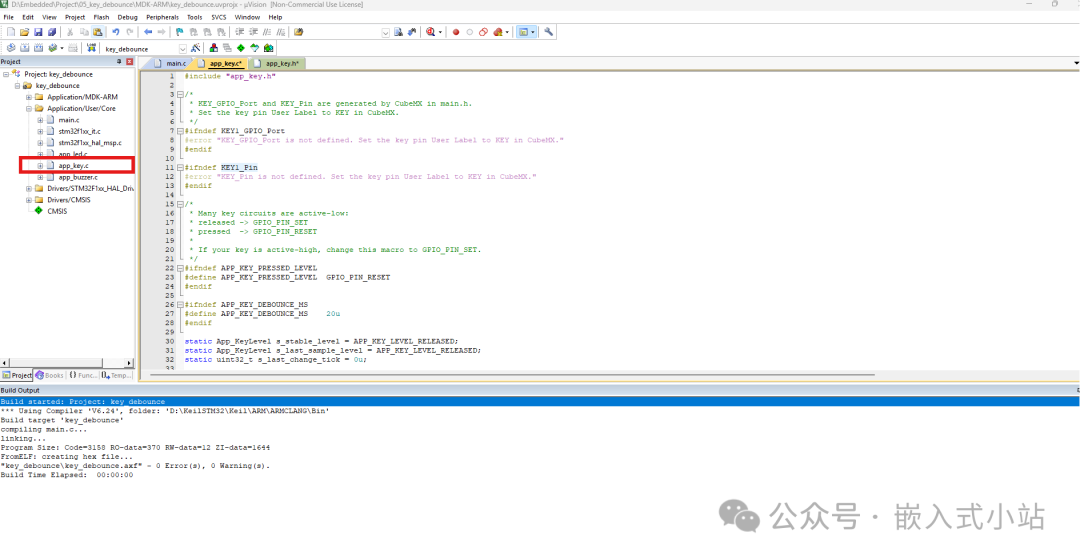

3. 确认 `app_key.c` 加入 Keil 工程

如果你是从上一篇工程复制过来的，app_key.c 大概率已经在 Keil 工程里。

但还是建议检查一下：

bash 复制代码

Application/User/Core

里面应该能看到：

bash 复制代码

app_key.c

app_led.c

如果没有，就右键 Application/User/Core，选择：

bash 复制代码

Add Existing Files to Group 'Application/User/Core'

然后添加：

bash 复制代码

Core/Src/app_key.c

main.c 调用方式

这一篇的 main.c 比上一篇更清楚：主循环不停扫描按键，一旦检测到"按下事件"，就翻转 LED。

1. Includes 区域

找到：

bash 复制代码

/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

改成：

bash 复制代码

/* USER CODE BEGIN Includes */

#include "app_led.h"

#include "app_key.h"

/* USER CODE END Includes */

2. 初始化区域

确保 MX_GPIO_Init() 已经在前面执行：

bash 复制代码

MX_GPIO_Init();

然后在 USER CODE BEGIN 2 里添加：

bash 复制代码

/* USER CODE BEGIN 2 */

App_LED_Init();

App_Key_Init();

/* USER CODE END 2 */

App_Key_Init() 会读取一次当前按键状态，把它作为初始稳定状态。

3. while 循环区域

找到：

bash 复制代码

while
 (
1
)

{


/* USER CODE END WHILE */



/* USER CODE BEGIN 3 */


/* USER CODE END 3 */

}

改成：

bash 复制代码

while
 (
1
)

{

/* USER CODE END WHILE */


/* USER CODE BEGIN 3 */

if
 (App_Key_Scan() == APP_KEY_EVENT_PRESSED)

  {

      App_LED_Toggle();

  }


  HAL_Delay(
5
);

/* USER CODE END 3 */

}

这里要注意一个细节：

bash 复制代码

HAL_Delay(
5
);

不是消抖本身，它只是让主循环每隔大约 5 ms 扫描一次按键。

真正的消抖判断在 App_Key_Scan() 里，由 HAL_GetTick() 和 APP_KEY_DEBOUNCE_MS 完成。

不要在这个 while 里写很长的延时，比如：

bash 复制代码

HAL_Delay(
1000
);

如果主循环 1 秒才扫描一次按键，那短按很容易被错过。

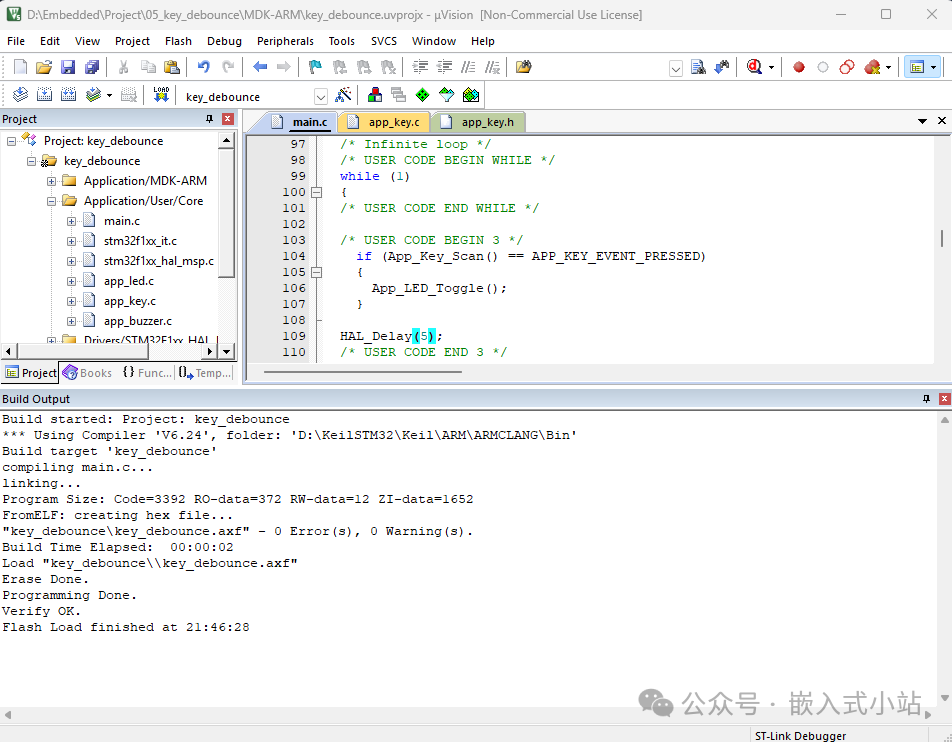

编译、下载和验证

代码加完后，先编译：

bash 复制代码

Build / F7

如果没有错误，再下载：

bash 复制代码

Download

下载后观察现象：

bash 复制代码

按下一次按键 -> LED 翻转一次

按住不放 -> LED 不继续翻转

松开后再按 -> LED 再翻转一次

如果你用 Keil 下载后程序没有自动跑，但按复位键后能跑，先按复位键验证外设现象。这个问题不影响本篇按键消抖逻辑。

移植到其他板子的修改点

这篇的移植点主要有 6 个。

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

按键引脚

不同板子的按键接到不同 GPIO

CubeMX Pinout 页面

User Label

代码依赖 KEY_Pin 和 KEY_GPIO_Port

CubeMX GPIO 页面，标签设为 KEY

上拉/下拉

按键接 GND 还是 3.3V 不同

CubeMX GPIO Pull-up/Pull-down

按下有效电平

有些按下读 0，有些按下读 1

| APP_KEY_PRESSED_LEVEL |

消抖时间

不同按键抖动时间不同

| APP_KEY_DEBOUNCE_MS |

主循环扫描周期

扫描太慢会错过短按

| while (1)

里的 HAL_Delay(5)

推荐移植顺序：

看原理图，确认按键接到哪个 MCU 引脚；
确认按键按下时是高电平还是低电平；
CubeMX 配置 GPIO_Input；
User Label 填 KEY；
按原理图选择 Pull-up 或 Pull-down；
修改 APP_KEY_PRESSED_LEVEL；
先用 20 ms 消抖；
如果误触发，再适当加到 30 ms 或 50 ms。

常见问题排查

1. 按一下还是触发好几次

优先检查：

优先检查

具体方法

| --- | --- |

是否使用了 App_Key_Scan()

不要继续用上一篇的 App_Key_Read() 直接判断

是否只处理 APP_KEY_EVENT_PRESSED

按住状态不是事件，事件只应触发一次

消抖时间是否太短

把 APP_KEY_DEBOUNCE_MS 从 20 改到 30 或 50

主循环是否有其它长延时

避免 HAL_Delay(1000) 这类长阻塞

2. 按下没反应

优先检查：

按键引脚是否选错；
Pull-up/Pull-down 是否选反；
APP_KEY_PRESSED_LEVEL 是否和硬件一致；
app_key.c 是否加入 Keil 工程；
App_Key_Init() 是否放在 MX_GPIO_Init() 后面；
App_Key_Scan() 是否在 while (1) 里反复调用。

3. 逻辑反了：松开时触发

大概率是有效电平写反。

打开 app_key.c，找到：

bash 复制代码

#define APP_KEY_PRESSED_LEVEL  GPIO_PIN_RESET

如果你的按键按下读到高电平，改成：

bash 复制代码

#define APP_KEY_PRESSED_LEVEL  GPIO_PIN_SET

4. 长按时 LED 还是一直翻转

检查你的主循环是不是写成了这样：

bash 复制代码

if
 (App_Key_ReadLevel() == APP_KEY_LEVEL_PRESSED)

{

    App_LED_Toggle();

}

这种写法判断的是"当前是否按着"，不是"刚刚按下事件"。

本篇应该使用：

bash 复制代码

if
 (App_Key_Scan() == APP_KEY_EVENT_PRESSED)

{

    App_LED_Toggle();

}

5. 短按容易丢

如果你按得比较快，程序没反应，优先看主循环里有没有长时间阻塞。

比如：

bash 复制代码

HAL_Delay(
1000
);

这会让主循环 1 秒才回来一次，短按很容易错过。

先改成：

bash 复制代码

HAL_Delay(
5
);

后面工程复杂了，可以用定时器周期扫描或 RTOS 任务来处理按键。

6. `undefined symbol App_Key_Scan`

通常是 Keil 里编译的还是旧文件，或者 app_key.c 没有加入工程。

检查：

Core/Src/app_key.c 是否已经替换成本文新版；
Keil 工程树里是否有 app_key.c；
是否重新编译了整个工程。

本篇小结

这一篇我们把按键从"读电平"升级到了"识别事件"。

你现在至少应该知道：

机械按键会抖，按一次可能产生多个电平跳变；
消抖不是玄学，本质是等待电平稳定一小段时间；
App_Key_ReadLevel() 表示当前稳定状态；
App_Key_Scan() 表示这次扫描是否产生新事件；
按下一次只翻转一次 LED，应该处理 APP_KEY_EVENT_PRESSED；
主循环不能被长时间 HAL_Delay() 堵住，否则会影响按键扫描；
移植时重点改按键引脚、上拉/下拉、有效电平和消抖时间。

下一篇我们可以继续讲：

STM32 外部中断按键：不用一直在 while 里盯着按键。

不过在进入外部中断之前，建议你先把这一篇跑通。因为后面即使用中断，机械按键抖动这个问题也不会消失，只是触发方式变了。
