一、 通用核心性能指标（所有总线均适用）
这是评价总线性能的基础维度，直接决定数据传输的 "速度" 和 "效率"。
1. 总线带宽（吞吐率）
- 定义 ：总线在单位时间内可传输的最大有效数据量 ，是总线性能的核心指标。
- 单位 ：

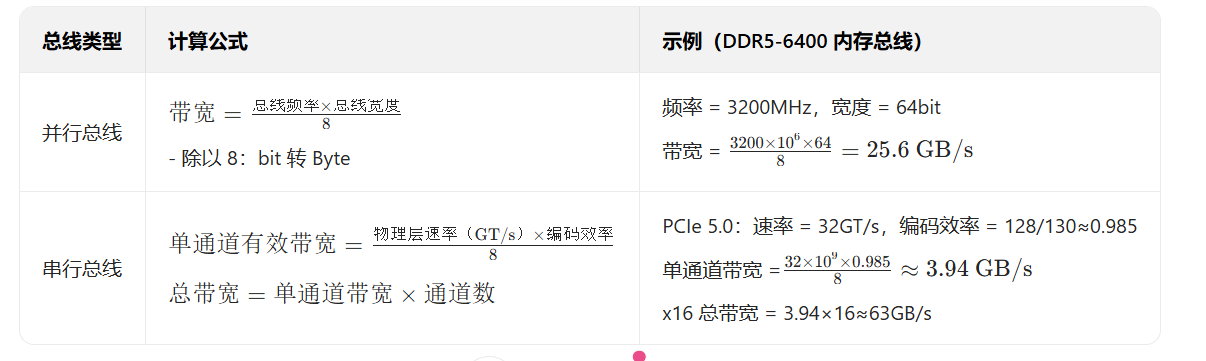

B/s、KB/s、MB/s、GB/s；串行总线常用GT/s（千兆传输 / 秒，描述物理层比特率，需换算为有效带宽）。 - 计算公式 总线带宽的计算需区分并行总线 和串行总线，核心差异在于 "数据传输方式" 和 "编码开销"：
- 影响因素 ：并行总线看频率 + 宽度 ；串行总线看物理层速率 + 编码效率 + 通道数。
- 应用侧重：系统总线（如内存、PCIe）最看重带宽，直接决定 CPU 与高速设备的交互效率。

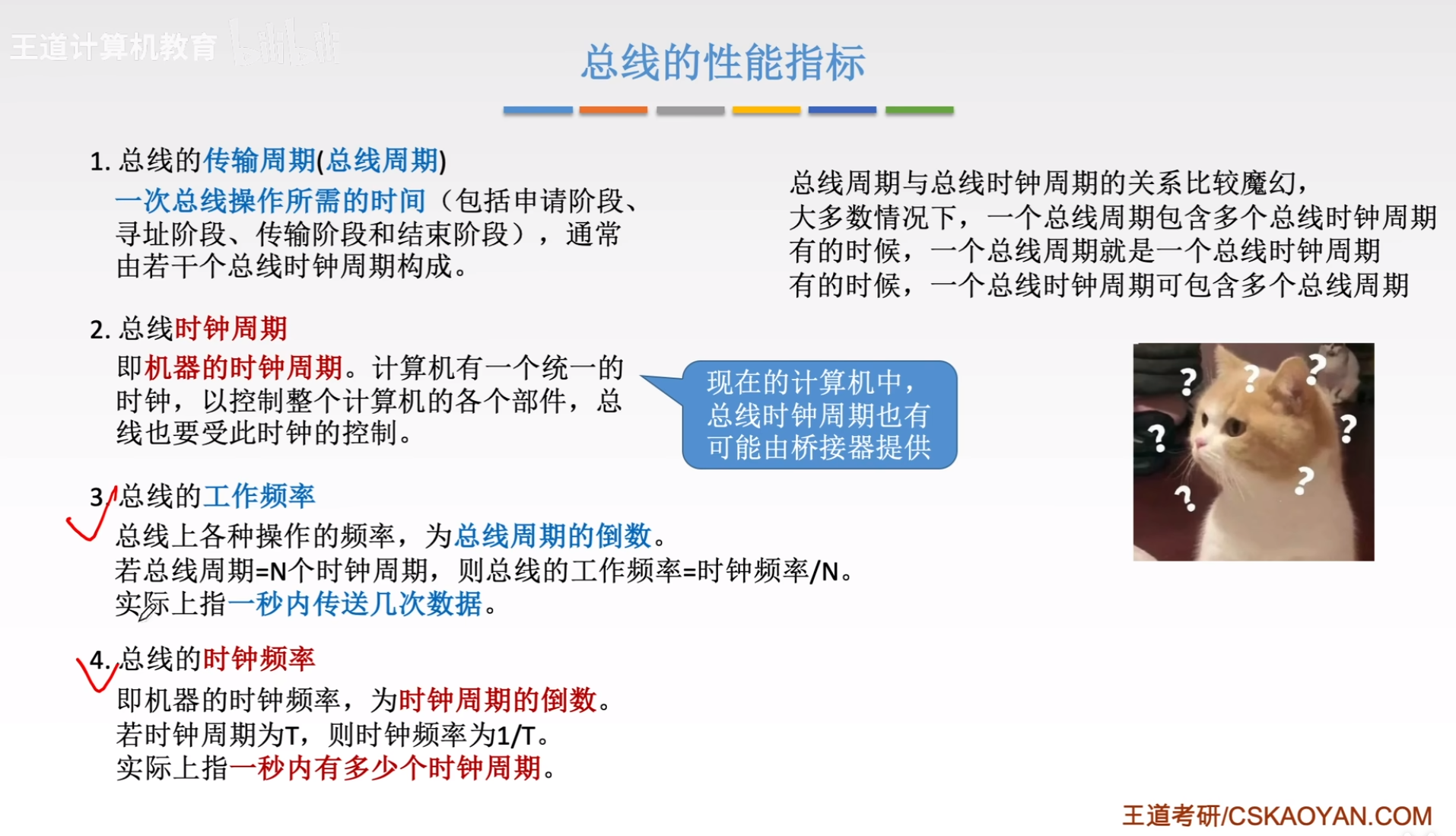

总线频率（时钟频率）
- 定义 ：总线的时钟节拍频率，即每秒完成的时钟周期数，决定总线的传输节奏。
- 单位 ：
Hz、kHz、MHz、GHz。 - 核心意义
- 并行总线：1 个时钟周期可传输 1 次完整总线宽度的数据（如 64bit 总线 1 周期传 8 字节）；
- 串行总线：1 个时钟周期可传输 1bit 或多 bit（如 USB 3.0 的 8b/10b 编码，10 个周期传 8bit 有效数据）。
- 瓶颈 ：频率过高会引发信号串扰 和时序偏移，并行总线受此限制更明显（如并行 PCI 总线最高仅 66MHz，串行 PCIe 可达 GHz 级）。

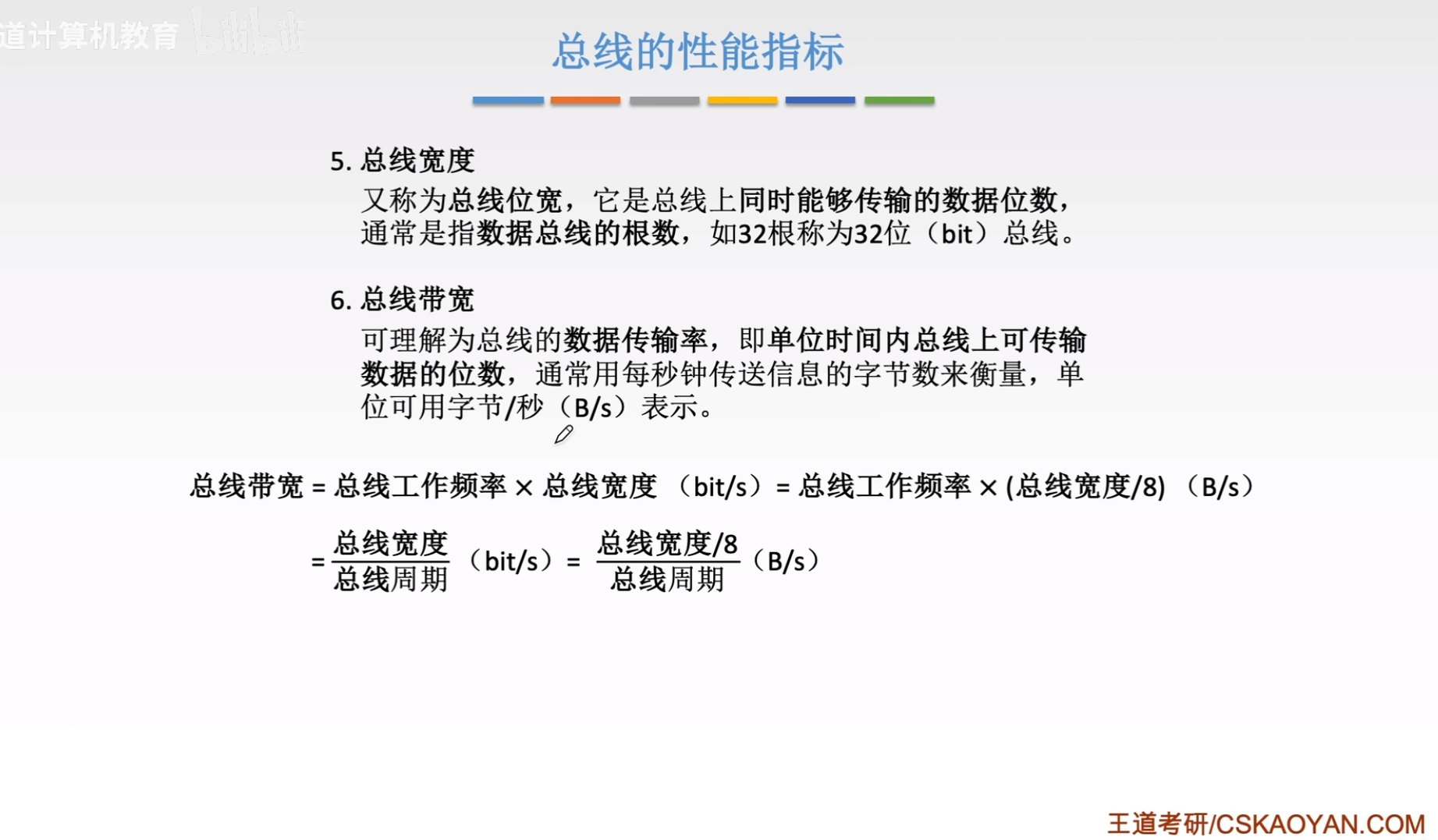

3. 总线宽度
- 定义 ：仅针对并行总线，指数据总线的信号线数量，即单次可并行传输的数据位数。
- 单位 ：
bit。 - 典型值：8bit（早期 ISA 总线）、32bit（PCI 总线）、64bit（DDR 内存总线）、128bit（高性能显卡总线）。
- 核心意义：同频率下，宽度越大，单次传输数据量越多，带宽越高。
- 注意 ：串行总线无 "宽度" 概念，通过多通道并行（如 PCIe x16）实现带宽提升。
4. 总线延迟（传输延迟）
- 定义 ：从发起数据传输请求 到数据传输完成并被接收 的总耗时，反映总线的响应速度。
- 单位 ：
ns（纳秒）、μs（微秒）。 - 延迟组成
- 寻址延迟：CPU 发送地址到目标设备响应的时间；
- 传输延迟：数据在总线上的物理传输时间（与总线长度正相关）；
- 仲裁延迟：多设备竞争总线时的等待时间；
- 握手延迟：设备间同步确认的时间（异步总线更明显）。
- 应用侧重：实时性场景（如工业控制的 CAN 总线、片内总线）优先低延迟，延迟过大会导致指令执行超时。
5. 总线利用率
- 定义 ：总线的实际传输数据量 与理论最大带宽 的比值，反映总线的实际使用效率。
- 计算公式 ：
- 影响因素：总线仲裁机制、设备响应速度、数据块大小（大块数据传输利用率更高）。
- 典型值：理想状态下可达 80%~90%；多设备频繁小数据传输时，利用率可能低于 50%。
二、 总线仲裁与可靠性指标
这类指标决定总线的 "稳定性" 和 "多设备兼容性"，是多主设备总线的关键设计维度。
1. 总线仲裁机制
-
定义 ：当多个设备同时请求总线使用权时，分配总线资源的规则，核心目标是避免冲突、保障公平性和优先级。
-
核心类型
仲裁类型 原理 优点 缺点 适用场景 集中式仲裁 由专门的仲裁器（如北桥 / PCH 芯片）统一管理 控制简单、优先级明确 仲裁器故障会导致总线瘫痪 系统总线（PCIe、内存总线） 分布式仲裁 设备间自主协商优先级，无中央仲裁器 可靠性高、扩展性强 逻辑复杂、延迟略高 通信总线（I2C、CAN） -
优先级规则：常见 "固定优先级"（CPU > 内存 > 外设）或 "循环优先级"（设备轮流使用，避免饥饿）。
2. 错误校验与容错能力
- 定义 ：总线检测和纠正传输错误的能力，决定数据传输的可靠性。
- 关键技术
- 奇偶校验：检测 1bit 错误，无法纠正（简单低成本，用于低速总线）；
- CRC 校验：检测多 bit 错误，部分可纠正（用于高速总线，如 PCIe、以太网）；
- 差分信号传输：通过差分线抵消共模干扰（如 USB、RS485、PCIe），从物理层降低错误率。
- 应用侧重：工业控制总线（如 CAN、RS485）、长距离通信总线（如以太网）对容错能力要求极高。
三、 通信总线特有性能指标
通信总线（如 USB、I2C、以太网）需兼顾跨设备传输的 "兼容性" 和 "适应性"，因此有额外特有指标。
1. 最大传输距离
- 定义：总线能稳定传输数据的最大物理距离，与信号衰减、抗干扰能力直接相关。
- 典型值
- 短距离：I2C（无中继 1 米）、USB 3.0（无源线缆 1 米）；
- 中距离：RS485（1200 米）、CAN 总线（1000 米 / 速率 10kb/s）；
- 长距离：以太网（双绞线 100 米，光纤可达千米级）。
- 影响因素：信号类型（差分信号优于单端信号）、线材质量、是否有中继器 / 放大器。
2. 最大设备支持数
- 定义 ：总线上可同时连接的最大设备数量，反映总线的扩展性。
- 典型值
- I2C 总线：7 位地址支持 127 个从设备；
- USB 总线：支持 127 个设备（通过 Hub 级联）；
- CAN 总线：支持 110 个设备（取决于总线负载率）。
- 限制因素：地址位长度、总线负载率（设备过多会导致信号冲突）。
3. 热插拔支持
- 定义 ：设备在系统运行时可直接插拔，无需重启，反映总线的易用性。
- 支持总线：USB、PCIe、SATA、以太网；
- 不支持总线：早期 ISA、PCI 总线（插拔需断电，否则易损坏设备）。
四、 不同类型总线的指标侧重点
不同总线的设计目标不同，对性能指标的优先级排序差异显著：
| 总线类型 | 核心指标 | 次要指标 | 典型代表 |
|---|---|---|---|
| 片内总线 | 低延迟、高带宽、高频率 | 仲裁机制、功耗 | AXI、AHB、APB |
| 系统总线 | 高带宽、高利用率 | 兼容性、延迟 | DDR 内存总线、PCIe、DMI |
| 通信总线 | 传输距离、抗干扰性、扩展性 | 带宽、热插拔 | USB、以太网、CAN、RS485 |
五、 性能指标的权衡关系
总线的各项指标并非孤立，而是存在此消彼长的权衡，设计和选型时需根据场景取舍：
- 带宽 vs 延迟：高带宽总线往往需要复杂编码或多通道设计，可能增加延迟（如 PCIe x16 带宽高，但延迟略高于 x1）；
- 频率 vs 传输距离：频率越高，信号衰减越快，传输距离越短（如并行总线频率提升后，需缩短布线长度）；
- 扩展性 vs 效率：支持多设备的总线（如 I2C）需额外的地址和仲裁开销，总线利用率低于单主单从总线（如 SPI）。
六、 核心总结
- 总线的核心性能指标是带宽、频率、延迟，其中带宽是衡量传输能力的关键；
- 并行总线靠 "频率 × 宽度" 提升带宽，串行总线靠 "高频率 + 多通道" 提升带宽；
- 通信总线需额外关注传输距离、抗干扰性和扩展性，系统总线和片内总线优先高带宽、低延迟；
- 指标间存在权衡关系，选型需结合具体场景（如工业控制优先低延迟 + 抗干扰，桌面 PC 优先高带宽）。
