一、芯片系列核心定位
本系列是黑锋科技面向现代便携设备电源前端保护而打造的高集成度解决方案矩阵
其核心价值在于为智能手机、平板电脑、TWS耳机、导航设备 等产品,在充电端口或系统电源入口处,构建一道抵御异常高压、浪涌电流、短路及热插拔应力的坚固防线
通过将高压MOSFET、快速保护逻辑及多重保护功能 集成于微型封装,该系列芯片旨在以最小的空间与成本代价,显著提升后级锂电池与精密低压系统的可靠性与安全性

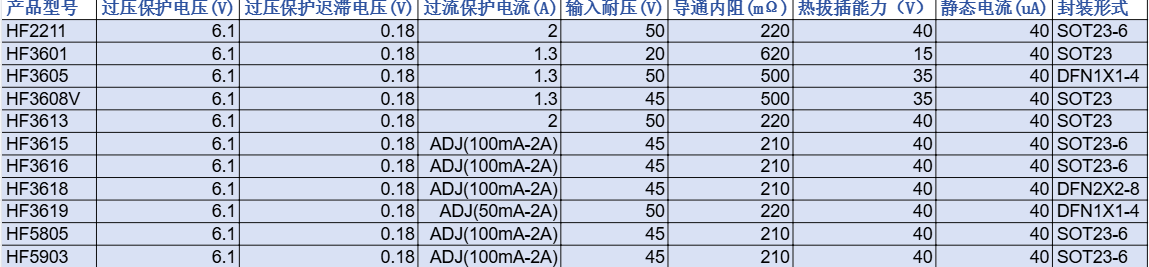

二、关键维度对比与技术演进详解
电压耐受与热插拔能力谱系
- 顶级耐压平台(50V级别)
代表型号 HF3613, HF5805, HF5903, HF3619, HF2211
核心特性 可承受高达50V的瞬态输入电压 ,代表了系列最高的耐压水平
热插拔差异化 HF3613, HF3619, HF2211 通过内部电路优化,实现了在无需外部电容的情况下耐受40V热插拔的突出能力,极大简化了外围设计并提升了可靠性 - 高压耐压平台(45V级别)
代表型号 HF3608V, HF3605, HF3618, HF3616, HF3615
核心特性 输入绝对最大电压为45V ,工作输入电压范围覆盖3V至40V
热插拔特性 在VIN和VOUT各接0.1μF电容的标准测试条件下,可实现35V至40V的热插拔能力,专为应对Type-C等接口的复杂插拔工况而强化 - 基础耐压与防反接平台(20V级别)
代表型号 HF3601
核心特性 提供20V输入耐压与15V热插拔能力 ,其独特价值在于集成了输入防反接保护功能
应用定位 专为成本极其敏感且需要防止电源极性接错的应用场景,如入门级蓝牙耳机、玩具等
过流保护(OCP)配置策略分化
固定阈值策略(设计最简)
实现方式 芯片内部设定固定的过流保护阈值,无需任何外部元件进行调整
- 典型型号与阈值
HF3613, HF2211: 2.0A
HF3608V, HF3605, HF3601: 1.3A
优势 极大简化BOM和PCB设计,降低成本,适用于负载电流明确且稳定的场景
- 可调阈值策略(设计灵活)
实现方式 通过单一外部电阻(Rlim或RILIM)在宽范围内(如100mA至2.0A)精确设定过流点
关键公式差异(选型核心注意点)
HF5805/HF5903系列公式: I_OCP (A) = 1540 / R_LIM (Ω) + 0.752
HF3618/HF3616/HF3615/HF3619系列公式: I_OCP (A) = 1540 / (R_ILIM (Ω) + 752)
重要性 两款系列公式截然不同,设计时严禁混淆,否则将导致保护点严重偏差
优势 提供极高的设计灵活性,可精准匹配从低功耗传感器到快充端口的不同负载需求
封装形态与功能集成演进
- 极致微型化封装(DFN 1x1-4)
代表型号 HF3619(可调OCP ), HF3605(固定OCP )
核心特点 封装尺寸仅为1mm x 1mm,代表了当前同功能芯片的尺寸极限
设计挑战与要点 散热完全依赖于底部裸露焊盘(EPAD)与PCB的焊接及散热设计,对PCB布局和工艺要求极高 - 紧凑功能型封装(DFN 2x2-8L, SOT23-6(L))
DFN 2x2-8L代表型号 HF3618
核心特点 在2mm x 2mm空间内集成了可调OCP和FAULT状态指示引脚 ,在尺寸与功能丰富度间取得平衡
SOT23-6(L)代表型号 HF5805, HF5903, HF3616, HF3615
核心特点 行业通用封装,易于焊接和替换,提供多个功能引脚(如CE, ILIM)以实现使能控制、电流调节等复杂功能
引脚兼容性注意 HF5805与HF5903引脚定义存在关键差异(Pin1与Pin6功能互换),不能直接替换 - 经典简洁封装(SOT23-3)
代表型号 HF3613, HF3608V, HF3601, HF2211
核心特点 仅三个引脚(VIN, GND, VOUT),提供最基础的保护功能,BOM成本和PCB面积最小化 - 特殊变体
HF2211: 采用4个GND引脚(1,2,5,6)设计,显著增强了散热能力和接地质量
HF3601: 具备输入防反接功能,且引脚排列顺序特殊(Pin1=VOUT, Pin3=VIN),布局时需特别注意
智能功能扩展
- 故障状态指示(FAULT)
支持型号 HF3618, HF3616
功能描述 提供开漏输出的FAULT引脚,当芯片触发OVP, OCP或OTP保护时,该引脚被内部下拉,从而向系统MCU报告故障状态
系统价值 实现了保护电路的"状态可视化",使得系统可以进行智能电源管理、故障记录或用户提示,提升了系统层级的可靠性 - 使能控制(CE)
支持型号 大多数SOT23-6及DFN封装型号(如HF5805, HF5903, HF3618等)
功能描述 通过CE引脚接受逻辑电平控制,实现芯片输出的开启与关断,便于进行电源时序管理或节能控制
三、核心架构与保护机制共性
快速响应的过压保护(OVP)基石
- 全系列OVP触发阈值统一为 6.1V(典型值),恢复阈值约为 5.92V
- 具备极快的响应速度,典型值 50ns(在无外部电容测试条件下),能瞬间拦截输入电压尖峰,为后级电路提供至关重要的首道屏障
协调有序的多重保护逻辑
- 过流保护(OCP) 均具备消隐时间(400-500μs)以滤除电流毛刺,以及故障移除后的自动恢复机制(恢复时间400-500ms)
- 过温保护(OTP) 关断点典型值155°C(部分型号165°C),恢复点典型值120°C(部分型号130°C),提供迟滞以防止振荡
- 欠压锁定(UVLO) 确保输入电压达到最低工作阈值(通常~3V)后才开启,避免在低压下异常工作
系统友好的动态特性
- 软启动 内置约10ms的软启动时间,有效抑制上电浪涌电流,保护后级电容和负载
- 低静态功耗 典型静态电流约40μA,在过压关断状态下静态电流也仅100μA左右,符合便携设备对低功耗的严格要求
四、应用设计要点总览
科学选型决策流程
- 第一步:评估电压环境 确定前端可能出现的最高异常电压(如考虑车载负载突降),选择50V或45V耐压等级
- 第二步:确定电流需求 根据后级最大持续电流选择型号,并决定使用固定阈值(简单)还是可调阈值(灵活)
- 第三步:明确功能需求 是否需要故障反馈(FAULT)?是否需要使能控制(CE)?是否需要防反接?
- 第四步:评估空间与散热 空间极端受限选DFN1x1;对散热有要求考虑多GND SOT23-6L或带EPAD的DFN封装
- 第五步:核算成本与BOM 追求极限成本选SOT23-3固定阈值方案;可调方案增加一个电阻但获得灵活性
PCB布局不可妥协的准则
- 功率路径最小化 从VIN到芯片再到VOUT的走线必须短而宽,这是降低导通压降、确保电流检测准确性和减少寄生电感的关键
- 接地是生命线确保所有GND引脚(尤其是多GND型号)都以低阻抗方式连接到系统地平面。对于DFN封装,底部EPAD的可靠焊接和通过过孔阵列连接到内部地平面是散热的唯一有效途径
- 敏感信号隔离 ILIM, FAULT, CE等引脚的走线应远离高频开关节点和大电流功率路径,以避免噪声干扰导致保护点漂移或误触发
- 电容紧靠引脚 即使芯片支持无电容工作,为优化系统EMI和瞬态响应,建议将输入输出陶瓷电容尽可能靠近芯片引脚放置
热管理必须严肃对待
- 功耗是热源 主要损耗为导通损耗:P_D ≈ I_OUT² × R_DS(ON)
- 温升决定可靠性 结温估算:T_J = T_A + P_D × θ_JA,必须确保T_J低于150°C的绝对最大额定值和OTP触发点
- 散热依靠PCB 所有型号均主要依赖PCB铜箔散热,设计时必须为芯片下方及周围预留充足的铜箔面积,并利用过孔将热量传导至内层
五、典型应用场景映射
超薄手机、折叠屏、TWS耳机(空间为王)
- 核心需求 极致的空间利用率
推荐方案 HF3619(DFN1x1,可调OCP), HF3613(SOT23-3, 无电容设计)
中高端智能手机、平板电脑(性能与功能平衡)
- 核心需求 高耐压、适当的电流能力、可能需要系统诊断
推荐方案 HF3618(DFN2x2, 带FAULT), HF3616(SOT23-6, 带FAULT), HF2211(SOT23-6L, 多GND增强散热)
低成本便携设备、入门级电子产品(成本优先)
- 核心需求 极致的BOM成本控制,基础保护
推荐方案 HF3601(SOT23-3, 带防反接), HF3608V(SOT23-3, 基础保护)
车载充电器、工业设备电源前端(环境严苛)
- 核心需求 高可靠性、高耐压、良好的热性能
推荐方案 HF5805/HF5903(可调限流, 50V耐压), HF2211(多GND增强, 50V耐压)
需要智能电源管理的系统(状态可视)
- 核心需求 系统MCU需知晓保护状态
推荐方案 HF3618, HF3616(均集成FAULT输出引脚)
六、总结与选型建议
黑锋科技过压过流保护开关系列 成功构建了一个覆盖从基础防护到智能诊断、从纳米空间到功率优化的完整产品生态
对于追求极限性价比与设计简洁性的应用 ,应锚定 SOT23-3固定阈值系列 ,其中HF3601的防反接特性 为其增添了独特价值
对于需要精细调整保护点以适配多样化负载的设计 ,SOT23-6/DFN可调阈值系列是必然选择,但设计者必须将 HF5805与HF361x系列公式的差异 作为第一纪律
当PCB面积成为首要约束 时,DFN 1x1-4封装 的HF3619和HF3605提供了近乎无形的保护方案
若系统可靠性要求包含状态监控与智能响应 ,则集成 FAULT引脚 的HF3618或HF3616能将保护从被动部件升级为系统智能节点
对于持续电流较大或工作环境温度较高的场景 ,应优先考虑采用 多GND引脚(HF2211)或 强化EPAD散热设计(所有DFN型号)的解决方案
最终决策应是多重维度------电压、电流、空间、功能、成本、散热------审慎权衡的结果。选定型号后,一丝不苟地遵循其数据手册中的PCB布局指南,并执行充分的热插拔与热测试,是将芯片纸面参数转化为产品实际可靠性的关键桥梁。
