STM32 定时器PWM配置函数及实验

一、定时器PWM配置函数

1. HAL_TIM_PWM_Start(TIM_HandleTypeDef *htim, uint32_t Channel)

功能：

启动定时器的PWM输出功能。

参数：

复制代码

htim：定时器句柄指针
Channel：PWM输出通道（TIM_CHANNEL_1~4）

特点：

启动指定通道的PWM信号输出

需要预先配置定时器为PWM模式

计数器开始运行，产生PWM波形

可以单独启动每个通道

2. __HAL_TIM_SET_COMPARE(HANDLE, CHANNEL, COMPARE)

功能：

设置定时器通道的比较值（捕获/比较寄存器CCR）。

参数：

复制代码

__HANDLE__：定时器句柄
__CHANNEL__：定时器通道
__COMPARE__：比较值

特点：

这是一个宏定义，直接操作CCR寄存器

用于动态调整PWM占空比

立即生效，无需停止PWM输出

比较值应小于等于自动重装载值(ARR)

二、舵机控制实验

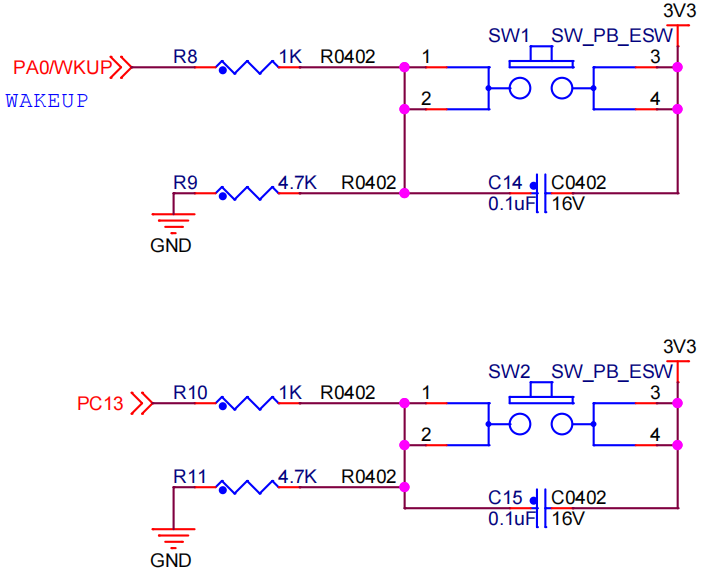

1. 按键原理图

2. 实验现象

通过两个按键控制舵机的转动角度：按下PA0按键时舵机角度增加（脉冲宽度增加500us），按下PC13按键时舵机角度减小（脉冲宽度减少500us）。舵机的控制脉冲宽度在500us到2500us范围内变化，每次按键按下后PWM输出立即更新，并有300ms延时和按键释放检测防止误触发。通过改变TIM3通道3的PWM比较值来精确控制舵机的位置。

3. 示例代码

GPIO初始化

复制代码

/**
  * @brief  GPIO初始化函数
  */
void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};  // GPIO配置结构体

  // 使能GPIO端口时钟
  __HAL_RCC_GPIOC_CLK_ENABLE();  // 使能GPIOC时钟
  __HAL_RCC_GPIOD_CLK_ENABLE();  // 使能GPIOD时钟
  __HAL_RCC_GPIOA_CLK_ENABLE();  // 使能GPIOA时钟
  __HAL_RCC_GPIOB_CLK_ENABLE();  // 使能GPIOB时钟

  // 配置PC13为输入引脚（角度减小按键）
  GPIO_InitStruct.Pin = GPIO_PIN_13;       // 引脚13
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;  // 输入模式
  GPIO_InitStruct.Pull = GPIO_NOPULL;      // 无上拉下拉
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);  // 初始化PC13

  // 配置PA0为输入引脚（角度增加按键）
  GPIO_InitStruct.Pin = GPIO_PIN_0;        // 引脚0
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;  // 输入模式
  GPIO_InitStruct.Pull = GPIO_NOPULL;      // 无上拉下拉
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);  // 初始化PA0
}

TIM初始化

复制代码

/**
  * @brief  TIM3定时器初始化函数（PWM模式）
  */
void MX_TIM3_Init(void)
{
  TIM_MasterConfigTypeDef sMasterConfig = {0};  // 主模式配置结构体
  TIM_OC_InitTypeDef sConfigOC = {0};           // 输出比较配置结构体

  // 定时器基础配置
  htim3.Instance = TIM3;                           // 定时器实例TIM3
  htim3.Init.Prescaler = 72-1;                     // 预分频值71（72分频）
  htim3.Init.CounterMode = TIM_COUNTERMODE_UP;     // 向上计数模式
  htim3.Init.Period = 20000-1;                     // 自动重装载值19999（20ms周期）
  htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1; // 时钟分频（不分频）
  htim3.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE; // 使能自动重装载预装载

  // 初始化定时器PWM模式
  if (HAL_TIM_PWM_Init(&htim3) != HAL_OK)
  {
    Error_Handler();  // 错误处理
  }

  // 配置主模式
  sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;        // 主模式触发输出复位
  sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE; // 禁用主从模式
  if (HAL_TIMEx_MasterConfigSynchronization(&htim3, &sMasterConfig) != HAL_OK)
  {
    Error_Handler();  // 错误处理
  }

  // 配置PWM通道参数
  sConfigOC.OCMode = TIM_OCMODE_PWM1;          // PWM模式1
  sConfigOC.Pulse = 0;                         // 初始脉冲宽度为0
  sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;  // 输出极性高
  sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;   // 禁用快速模式

  // 配置PWM通道3
  if (HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_3) != HAL_OK)
  {
    Error_Handler();  // 错误处理
  }

  // 定时器MSP后初始化（通常用于GPIO配置）
  HAL_TIM_MspPostInit(&htim3);
}

主函数

复制代码

// 舵机控制参数定义
#define sg_step  500    // 舵机角度步进值（单位：微秒）
#define sg_min 500      // 舵机最小脉冲宽度（0.5ms）
#define sg_max  2500    // 舵机最大脉冲宽度（2.5ms）
uint16_t sg = 500;      // 当前舵机脉冲宽度值

// 系统时钟配置函数声明
void SystemClock_Config(void);

/**
  * @brief  应用程序主函数
  * @retval int
  */
int main(void)
{
  // HAL库初始化
  HAL_Init();

  // 系统时钟配置
  SystemClock_Config();

  // 初始化所有配置的外设
  MX_GPIO_Init();   // GPIO初始化
  MX_TIM3_Init();   // TIM3定时器初始化（PWM模式）

  // 启动TIM3通道3的PWM输出
  HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_3);

  // 主循环
  while (1)
  {
    // 检测PA0按键（角度增加）
    if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_SET)
    {
      // 检查是否超出最大角度限制
      if(sg + sg_step <= sg_max)
      {
        sg += sg_step;  // 增加脉冲宽度
      }
      // 更新PWM比较值（改变舵机角度）
      __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_3, sg);
      HAL_Delay(300);  // 延时防抖
      // 等待按键释放
      while(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_SET);
    }

    // 检测PC13按键（角度减小）
    if(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13) == GPIO_PIN_SET)
    {
      // 检查是否超出最小角度限制
      if(sg - sg_step >= sg_min)
      {
        sg -= sg_step;  // 减小脉冲宽度
      }
      // 更新PWM比较值（改变舵机角度）
      __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_3, sg);
      HAL_Delay(300);  // 延时防抖
      // 等待按键释放
      while(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13) == GPIO_PIN_SET);
    }
  }
}

三、呼吸灯实验

1. LED原理图

2. 实验现象

TIM2定时器的三个PWM通道（2、3、4）同时控制三路LED，通过变量aaa从0到1000循环递增递减，每5毫秒改变一次PWM占空比。LED亮度会平滑地从最暗逐渐增强到最亮，然后再逐渐减弱到最暗，形成同步的呼吸灯效果。

3.示例代码

GPIO初始化

复制代码

/**
  * @brief  GPIO初始化函数
  */
void MX_GPIO_Init(void)
{
  // 使能GPIO端口时钟
  __HAL_RCC_GPIOC_CLK_ENABLE();  // 使能GPIOC时钟
  __HAL_RCC_GPIOD_CLK_ENABLE();  // 使能GPIOD时钟
  __HAL_RCC_GPIOA_CLK_ENABLE();  // 使能GPIOA时钟
}

TIM初始化

复制代码

/**
  * @brief  TIM2定时器初始化函数（PWM模式）
  */
void MX_TIM2_Init(void)
{
  TIM_MasterConfigTypeDef sMasterConfig = {0};  // 主模式配置结构体
  TIM_OC_InitTypeDef sConfigOC = {0};           // 输出比较配置结构体

  // 定时器基础配置
  htim2.Instance = TIM2;                           // 定时器实例TIM2
  htim2.Init.Prescaler = 72-1;                     // 预分频值71（72分频）
  htim2.Init.CounterMode = TIM_COUNTERMODE_UP;     // 向上计数模式
  htim2.Init.Period = 1000-1;                      // 自动重装载值999（PWM周期）
  htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1; // 时钟分频（不分频）
  htim2.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE; // 禁用自动重装载预装载

  // 初始化定时器PWM模式
  if (HAL_TIM_PWM_Init(&htim2) != HAL_OK)
  {
    Error_Handler();  // 错误处理
  }

  // 配置主模式
  sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;        // 主模式触发输出复位
  sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE; // 禁用主从模式
  if (HAL_TIMEx_MasterConfigSynchronization(&htim2, &sMasterConfig) != HAL_OK)
  {
    Error_Handler();  // 错误处理
  }

  // 配置PWM通道参数
  sConfigOC.OCMode = TIM_OCMODE_PWM1;          // PWM模式1
  sConfigOC.Pulse = 0;                         // 初始脉冲宽度为0
  sConfigOC.OCPolarity = TIM_OCPOLARITY_LOW;   // 输出极性低（低电平有效）
  sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;   // 禁用快速模式

  // 配置PWM通道2
  if (HAL_TIM_PWM_ConfigChannel(&htim2, &sConfigOC, TIM_CHANNEL_2) != HAL_OK)
  {
    Error_Handler();  // 错误处理
  }

  // 配置PWM通道3（使用相同参数）
  if (HAL_TIM_PWM_ConfigChannel(&htim2, &sConfigOC, TIM_CHANNEL_3) != HAL_OK)
  {
    Error_Handler();  // 错误处理
  }

  // 配置PWM通道4（使用相同参数）
  if (HAL_TIM_PWM_ConfigChannel(&htim2, &sConfigOC, TIM_CHANNEL_4) != HAL_OK)
  {
    Error_Handler();  // 错误处理
  }

  // 定时器MSP后初始化（用于GPIO引脚配置）
  HAL_TIM_MspPostInit(&htim2);
}

主函数

复制代码

uint32_t aaa = 0;     // PWM占空比控制变量（0-1000范围）
int8_t bbb = 10;      // 占空比变化步进值（正负控制增减方向）

// 系统时钟配置函数声明
void SystemClock_Config(void);

/**
  * @brief  应用程序主函数
  * @retval int
  */
int main(void)
{
  // HAL库初始化
  HAL_Init();

  // 系统时钟配置
  SystemClock_Config();

  // 初始化所有配置的外设
  MX_GPIO_Init();   // GPIO初始化
  MX_TIM2_Init();   // TIM2定时器初始化（PWM模式）

  // 启动TIM2的三个PWM输出通道
  HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_2);  // 启动通道2
  HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_3);  // 启动通道3
  HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_4);  // 启动通道4

  // 主循环
  while (1)
  {
    // 同时设置三个PWM通道的比较值（同步控制三个LED亮度）
    __HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_2, aaa);
    __HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_3, aaa);
    __HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_4, aaa);

    // 更新占空比变量
    aaa += bbb;

    // 边界检查：达到最大值时改为递减
    if(aaa >= 1000)
    {
      bbb = -10;  // 改变方向为递减
    }

    // 边界检查：达到最小值时改为递增
    if(aaa <= 0)
    {
      bbb = 10;   // 改变方向为递增
    }

    // 延时5ms控制呼吸速度
    HAL_Delay(5);
  }
}
