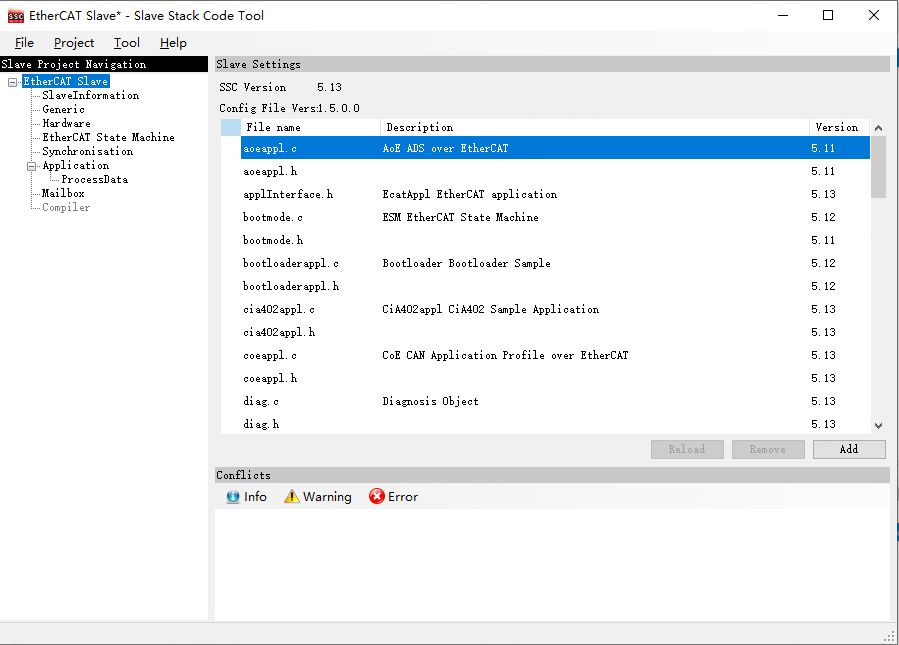

一、基础工程与版本配置
在 SSC Tool 主页面（SSC-Device界面），首先显示工程的基础配置信息，决定协议栈版本与核心文件关联，是后续配置的前提：
| 配置项 | 说明与作用 | 关键约束与示例 | |
|---|---|---|---|
SSC Version |
显示当前 SSC Tool 的版本 | / | |
Config File Version |
配置文件版本，定义工程配置文件（.esp）的格式规范，确保生成的源码与 ESI 文件符合 ETG 规范。 | 配置文件版本需与 SSC 版本对应，不可跨版本混用（如 5.13 版本需搭配 1.5.x 系列配置文件）。 | |
Project File List |
列出工程关联的核心文件（如aoeappl.c/h、coeappl.c/h、ecatappl.c/h等），不同文件对应不同功能模块（AoE、CoE、EtherCAT 应用逻辑），未启用的功能模块文件可手动移除。 |
例如启用 CoE 功能时，coeappl.c/h会自动加入工程；禁用 EOE 时，ecateoe.c/h可删除以减少代码冗余。 |
|
Custom Project Template |
选择基础工程模板 | 模板预配置了适配特定硬件的基础参数（如 I/O 口映射、SPI 接口定义），减少手动配置工作量 |

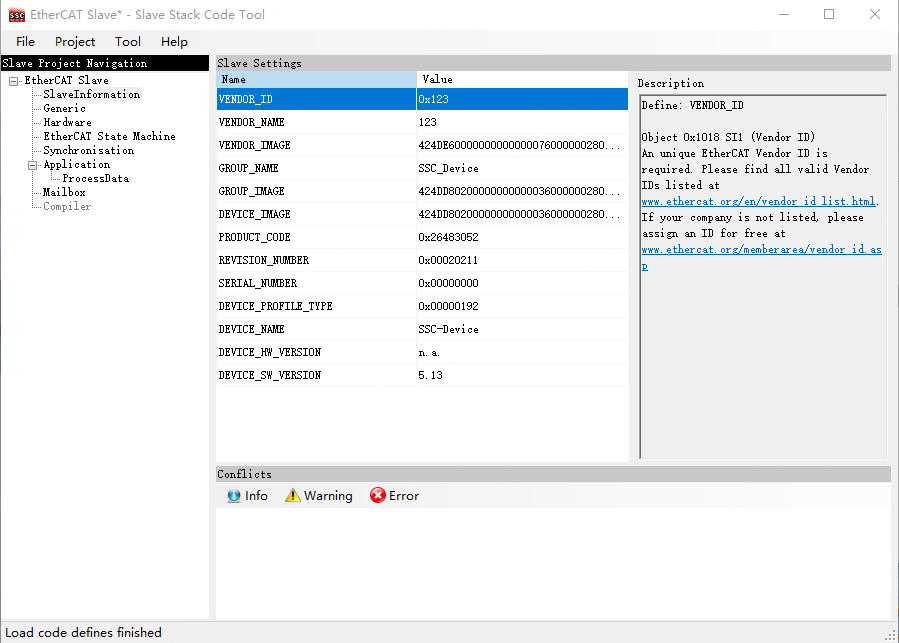

二、Slave Information（从站身份配置）
该模块定义从站设备的唯一标识信息，与 ESI 文件（XML）强关联，主站通过这些信息识别从站，是网络通信的 "身份凭证"：
| 配置项 | 说明与作用 | 配置要求与示例 |
|---|---|---|
VENDOR_ID |
公司注册 ETG（EtherCAT 技术协会）的唯一 ID，若公司未注册，需在 ETG 官网（www.ethercat.org）申请，商业产品必须填写真实 ID。 | 示例：0x10000（测试用临时 ID，商业产品需替换为正式注册 ID）。 |
VENDOR_NAME |
公司名称，将显示在主站（如 TwinCAT）的从站列表中，用于直观识别设备供应商。 | 示例："Beckhoff Automation""Microchip"。 |
VENDOR_IMAGE |
公司图标数据（二进制格式），主站扫描到从站时会显示该图标，增强设备辨识度。 | 格式需符合 ETG 规范，通常由图片转换工具生成（如 BMP 转二进制）。 |
GROUP_NAME |
设备组名，用于区分从站设备类型（如 "I/O 模块""运动控制器""传感器"），便于主站分类管理。 | 示例："SSC_Device"（默认组名）、"Digital I/O Module"。 |
GROUP_IMAGE/DEVICE_IMAGE |
组图标与设备图标数据，通常复用公司图标，若需自定义设备外观（如模块外形），可单独配置。 | 非必配项，测试阶段可留空，商业产品建议配置以提升专业性。 |
PRODUCT_CODE |
产品唯一 ID，同一公司的不同产品需分配不同代码，主站通过该代码识别设备型号。 | 示例：0x26483052（EL9800 评估板默认代码）。 |
REVISION_NUMBER |
产品修订版本号，格式为 "0xVVVVMMMM"（VVVV = 硬件版本，MMMM = 软件版本），用于区分产品迭代。 | 示例：0x00020111（硬件 V2.0，软件 V1.11）。 |
SERIAL_NUMBER |
产品序列号，每台设备唯一，用于设备溯源与故障定位，可通过硬件引脚或软件动态生成。 | 测试阶段可设为 0x00000000，量产时需按生产批次分配唯一值。 |
DEVICE_PROFILE_TYPE |
设备配置文件类型，对应 ETG 规范中定义的标准设备类型（如 I/O 模块、驱动器），主站根据该值加载对应的协议处理逻辑。 | 示例：0x00001389（EL9800 数字量 I/O 模块对应的标准类型）。 |
DEVICE_NAME |
从站设备名称，主站界面中显示的设备别名，需简洁明了。 | 示例："SSC-Device""EL9800_8DI_16AI"。 |
DEVICE_HW_VERSION/DEVICE_SW_VERSION |
硬件版本与软件版本，用于主站识别设备的硬件型号与协议栈版本，便于维护升级。 | 硬件版本示例："V2.1"，软件版本示例："5.13"（与 SSC 版本一致）。 |

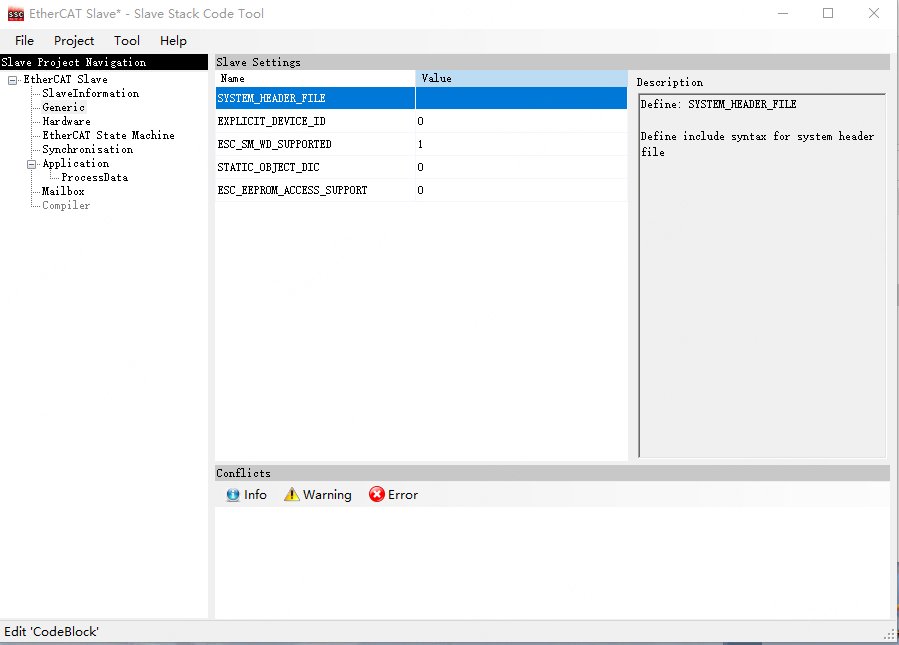

三、Generic（通用功能配置）
该模块配置从站的基础功能开关，涉及 ESC（EtherCAT Slave Controller）内存访问、看门狗、对象字典类型等通用逻辑：
| 配置项 | 说明与作用 | 配置逻辑与注意事项 |
|---|---|---|
SYSTEM_HEADER_FILE |
定义系统头文件的引用语法，用于导入用户自定义的硬件驱动头文件（如 MCU 的 GPIO、SPI 驱动）。 | 格式示例：#include "myhardware.h"，仅在未选择默认硬件（如 EL9800）时需配置。 |
EXPLICIT_DEVICE_ID |
控制是否处理主站发送的 "显示设备 ID" 请求，置 1 时从站会返回VENDOR_ID/PRODUCT_CODE等信息，置 0 时忽略该请求。 |
测试与调试阶段建议置 1，便于主站识别设备；量产阶段可置 0 以减少通信开销。 |
ESC_SM_WD_SUPPORTED |
是否启用 ESC 内部的同步管理器（SM）看门狗（过程数据看门狗），由 ESC 定时器触发，若超时未收到主站过程数据，从站会进入故障状态。 | 默认置 1，确保过程数据传输的实时性；若无需实时性（如低速 I/O），可置 0 关闭。 |
STATIC_OBJECT_DIC |
设置对象字典为 "静态"，仅 PIC18 系列 MCU 默认启用，其他 MCU（如 PIC24、ARM）通常置 0，使用动态对象字典。 | 静态对象字典编译时固定，不可修改；动态对象字典可在运行时调整，灵活性更高。 |
ESC_EEPROM_ACCESS_SUPPORT |
启用后从站支持访问 ESC 外接的 EEPROM（如存储 ESI 文件、设备参数），置 0 时无法读取 EEPROM 数据。 | 若从站需保存配置参数（如 IP 地址、PDO 映射），需置 1；无 EEPROM 时置 0。 |

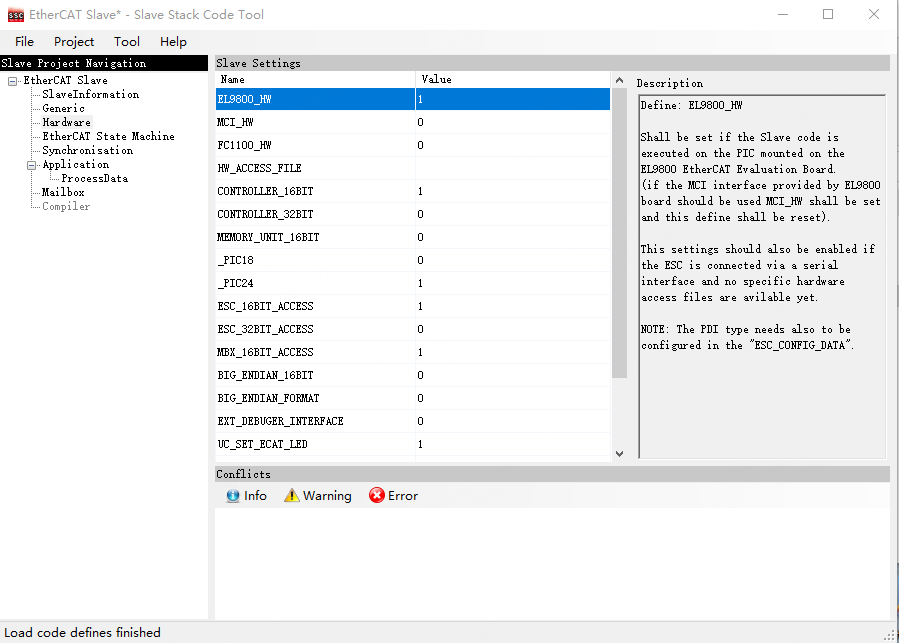

四、Hardware（硬件适配配置）
该模块是 SSC 配置的核心，直接关联从站硬件（如 EL9800 评估板、MCU、ESC）的接口与访问方式，配置错误会导致硬件通信失败：
| 配置项 | 说明与作用 | 硬件适配逻辑与示例 |
|---|---|---|
EL9800_HW |
置 1 时生成 EL9800 评估板的专用硬件接口文件（如 SPI 引脚定义、I/O 口映射），原文中默认置 1，适配 EL9800 系列评估板。 | 若使用其他硬件（如 LAN9253 评估板），需置 0 并手动配置HW_ACCESS_FILE。 |
MCI_HW/FC1100_HW |
MCI_HW置 1 时使用 ESC 的 MCI 接口（替代 SPI），FC1100_HW置 1 时适配 FC1100 PCI 板卡，两者均需在ESC_CONFIG_DATA中配置 PDI 类型。 |
默认均置 0，使用 SPI 接口（EL9800 的 IP204/J204 连接器）；若需 MCI 接口，需启用并配置对应引脚。 |
HW_ACCESS_FILE |
导入用户自定义的硬件访问头文件，用于适配非默认硬件（如自定义 MCU 的 SPI 驱动），格式为#include "xxx.h"。 |
示例：使用 RT1176 时，配置为#include "fsl_spi.h"（NXP SDK 头文件）。 |
CONTROLLER_16BIT/CONTROLLER_32BIT |
标识 MCU 的位数，16 位 MCU（如 PIC24）置CONTROLLER_16BIT=1，32 位 MCU（如 ARM Cortex-M7）置CONTROLLER_32BIT=1。 |
原文中 EL9800 评估板搭配 PIC24（16 位）时置CONTROLLER_16BIT=1；若搭配 RT1176（32 位），需置CONTROLLER_32BIT=1。 |
MEMORY_UNIT_16BIT |
标识 MCU 最小存储单元位数，若 MCU 仅支持 16 位存储访问（如部分 16 位单片机），置 1；32 位 MCU 通常置 0。 | 与CONTROLLER_16BIT联动，16 位 MCU 默认置 1，32 位 MCU 置 0。 |
_PIC18/_PIC24 |
启用 PIC18/PIC24 系列 MCU 的专用代码（如硬件寄存器映射、中断处理），仅适用于 Beckhoff 评估板（EL9800_2/EL9800_4A）。 | 使用其他 MCU（如 RT1176、STM32）时，需置 0，避免代码冲突。 |
ESC_16BIT_ACCESS/ESC_32BIT_ACCESS |
标识 MCU 访问 ESC 内存的位数，若 MCU 仅支持 16 位访问 ESC（如 PIC24），置ESC_16BIT_ACCESS=1；32 位 MCU 可置ESC_32BIT_ACCESS=1。 |
EL9800 搭配 PIC24 时置ESC_16BIT_ACCESS=1，确保 ESC 内存访问无错位。 |
MBX_16BIT_ACCESS |
标识 MCU 访问本地邮箱内存的位数（与 ESC DPRAM 访问区分），仅支持 16 位访问时置 1，8 位访问时置 0。 | 与ESC_16BIT_ACCESS独立，需根据 MCU 邮箱接口硬件特性配置。 |
BIG_ENDIAN_16BIT/BIG_ENDIAN_FORMAT |
配置 MCU 的字节序，BIG_ENDIAN_FORMAT=1表示大端模式，需对 WORD/DWORD 数据进行字节交换；BIG_ENDIAN_16BIT为 16 位大端专用，两者不可同时置 1。 |
多数 MCU（如 ARM、PIC）默认小端模式，均置 0；特殊场景（如部分工业芯片）需置 1。 |
EXT_DEBUGER_INTERFACE |
启用 EL9800_4A（搭配 PIC24）的外部调试接口，非 PIC24 芯片时该配置被忽略。 | 调试阶段置 1，便于通过调试器（如 MPLAB）排查问题；量产阶段置 0。 |
UC_SET_ECAT_LED/ESC_SUPPORT_ECAT_LED |
控制 EtherCAT 运行 / 错误 LED 的驱动方式：UC_SET_ECAT_LED=1由 MCU 控制 LED；ESC_SUPPORT_ECAT_LED=1由 ESC 硬件控制，两者互斥。 |
中默认UC_SET_ECAT_LED=1，MCU 通过 GPIO 控制 LED 亮灭；若 ESC 支持硬件 LED 驱动，可置ESC_SUPPORT_ECAT_LED=1以减少 MCU 开销。 |
ESC_EEPROM_EMULATION |
启用 EEPROM 模拟功能（用 ESC 内存模拟 EEPROM），需 ESC 硬件支持，并非所有 ESC 都兼容。 | 无物理 EEPROM 时置 1，需同时启用CREATE_EEPROM_CONTENT；有物理 EEPROM 时置 0。 |
CREATE_EEPROM_CONTENT |
置 1 时生成 EEPROM 内容并存储在头文件中，用于 EEPROM 模拟或物理 EEPROM 编程，需与ESC_EEPROM_EMULATION配合使用。 |
示例：生成eeprom_content.h，包含 ESI 文件与设备参数的二进制数据。 |
ESC_EEPROM_SIZE |
指定 EEPROM 大小（字节），需与实际 EEPROM 容量匹配（如 0x800=2KB）。 | 示例：0x800（EL9800 评估板默认 EEPROM 容量），不可超过 ESC 支持的最大容量。 |
| 硬件提示信息 | 原文中反复出现的警告："EL9800 HW is enabled and no PIC is selected → 使用 SPI 连接器 IP204/J204；需 MCI 接口则启用 MCI HW"，明确硬件接口选择逻辑，避免接线错误。 | 若启用 EL9800 硬件但未选择 PIC 芯片，必须使用 SPI 接口；需使用 MCI 接口（IP208/J208），需置MCI_HW=1。 |

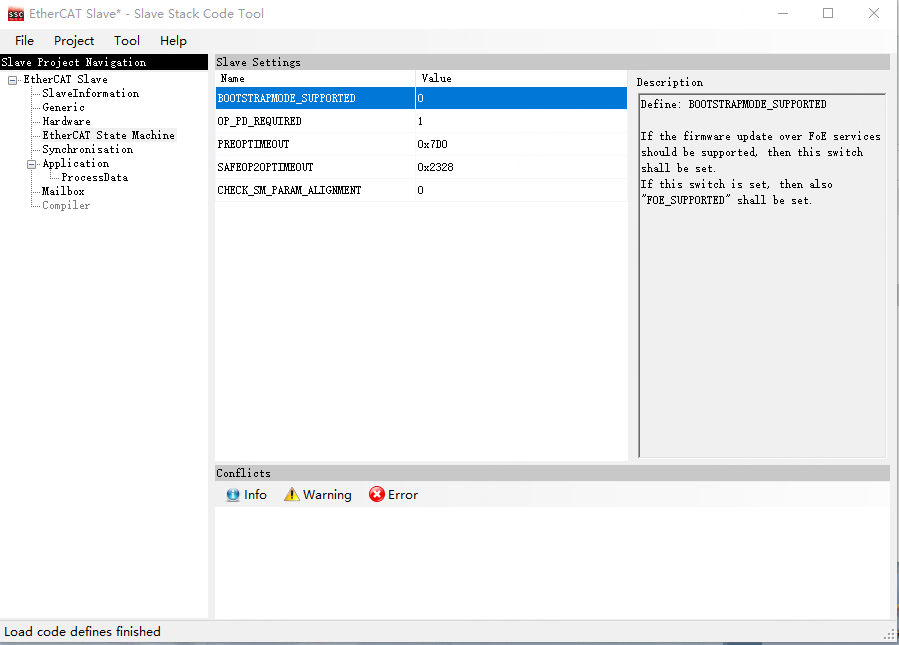

五、EtherCAT State Machine（状态机配置）
该模块配置从站的 EtherCAT 状态转换逻辑（如 Init→PreOP→SafeOP→OP），涉及超时时间、固件升级支持、参数校验等，直接影响从站的启动与运行稳定性：
| 配置项 | 说明与作用 | 状态机运行逻辑与示例 |
|---|---|---|
BOOTSTRAPMODE_SUPPORTED |
置 1 时支持 FoE（File over EtherCAT）固件升级功能，需同时启用FOE_SUPPORTED；置 0 时无法通过 FoE 升级固件。 |
需固件升级的场景（如量产设备维护）置 1；无需升级的简单设备可置 0。 |
OP_PD_REQUIRED |
控制从 "SafeOP→OP" 状态转换的条件：置 1 时需至少接收一次主站过程数据才允许转换；置 0 时无需接收过程数据即可转换，看门狗仅在首次接收过程数据后启动。 | 实时性要求高的场景（如运动控制）置 1，确保过程数据链路正常；低速场景（如温湿度采集）可置 0。 |
PREOPTIMEOUT |
从 "Init→PreOP" 状态转换的超时时间（毫秒），超时未完成转换则进入故障状态，对应 ESI 文件中的 "预操作超时" 字段。 | 示例：0x7D0（2000ms），复杂设备（如多轴驱动器）可适当增大，简单设备可减小。 |
SAFEOP2OPTIMEOUT |
从 "SafeOP→OP" 状态转换的超时时间（毫秒），对应 ESI 文件中的 "SafeopOpTimeout" 字段，超时未转换则进入故障状态。 | 示例：0x2328（9000ms），需与主站配置的超时时间匹配，避免误判故障。 |
CHECK_SM_PARAM_ALIGNMENT |
置 1 时检查同步管理器（SM）的长度与起始地址是否符合 ESC 访问权限（如 32 位访问需地址与长度为 4 的倍数）；置 0 时不检查，可能导致内存访问错误。 | 建议始终置 1，尤其使用 32 位 ESC 访问时（如ESC_32BIT_ACCESS=1），避免硬件错误。 |

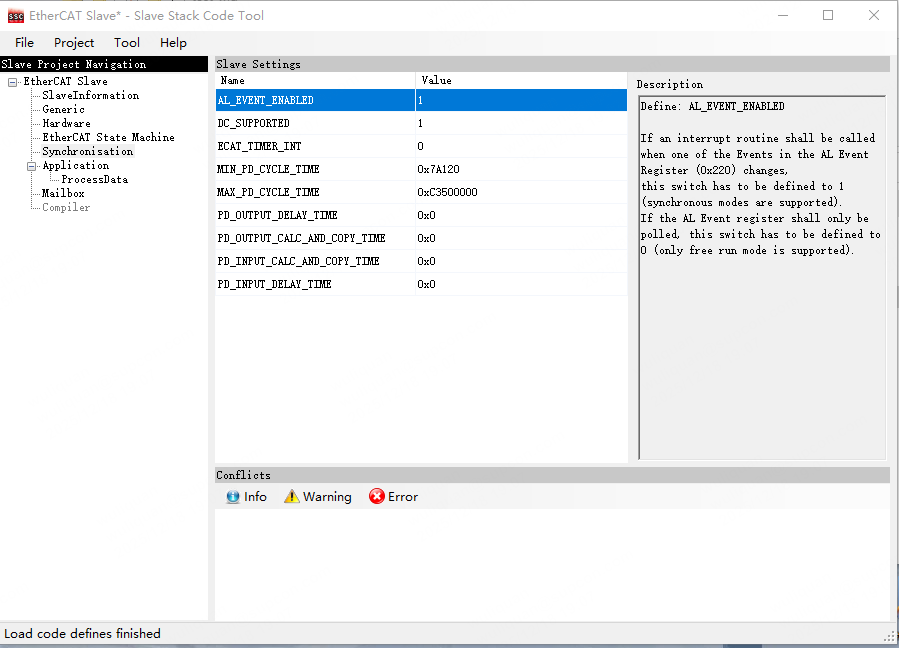

六、Synchronisation（同步配置）
该模块配置从站的分布式时钟（DC）与过程数据同步逻辑，决定从站的实时性与同步精度，是运动控制、高精度采集等场景的核心配置：
| 配置项 | 说明与作用 | 同步精度与实时性逻辑 |
|---|---|---|
AL_EVENT_ENABLED |
置 1 时，AL 事件寄存器（0x220）状态变化会触发中断；置 0 时仅支持轮询 AL 事件，仅适用于自由运行模式。 | 需同步模式（如 DC 同步）时置 1，确保事件响应实时性；自由运行模式（低实时性）可置 0。 |
DC_SUPPORTED |
置 1 时启用分布式时钟（DC）功能，从站参与主站的时钟同步；置 0 时不支持 DC，同步精度仅为毫秒级。 | 运动控制、多设备协同场景（如多轴同步）必须置 1；单设备独立运行可置 0。 |
ECAT_TIMER_INT |
置 1 时在定时器中断中检查 EtherCAT 看门狗时间；置 0 时在ECAT_MAIN主循环中检查，响应速度较慢。 |
实时性要求高的场景（如 1ms 周期控制）置 1，确保看门狗及时触发；低要求场景可置 0。 |
MIN_PD_CYCLE_TIME |
从站支持的最小过程数据周期（纳秒），对应对象字典条目 0x1C3x:05，置 0 时会自动计算该值（需 0x1C3x.8=1）。 | 示例：0x7A120（500,000ns=500μs），运动控制场景可设为 1μs（1000ns）。 |
MAX_PD_CYCLE_TIME |
从站支持的最大过程数据周期（纳秒），需大于MIN_PD_CYCLE_TIME，避免周期配置超出硬件能力。 |
示例：0xC3500000（3,200,000,000ns=3.2s），低速采集场景可设为 100ms。 |
PD_OUTPUT_DELAY_TIME |
从站输出过程数据的最小延迟（纳秒），对应对象字典条目 0x1C32:09，用于补偿输出链路的延迟。 | 示例：0x0（无延迟），长距离布线时需根据实际延迟（如 100m 网线 0.167μs）配置。 |
PD_OUTPUT_CALC_AND_COPY_TIME |
输出过程数据的计算与复制时间（纳秒），对应对象字典条目 0x1C32:06，置 0 时自动计算（需 0x1C3x.8=1）。 | 由 MCU 算力决定，如 RT1176 处理 64 字节数据需 100ns，可配置为 0x64（100ns）。 |
PD_INPUT_CALC_AND_COPY_TIME |
输入过程数据的计算与复制时间（纳秒），对应对象字典条目 0x1C33:06，逻辑与输出端一致。 | 与输入数据量相关，16 位模拟量采集通常需 200ns，可配置为 0xC8（200ns）。 |
PD_INPUT_DELAY_TIME |
从站输入过程数据的延迟（纳秒），对应对象字典条目 0x1C33:09，补偿输入链路的延迟。 | 与PD_OUTPUT_DELAY_TIME配合，确保输入输出延迟对称，提升同步精度。 |
| 备注信息 | 明确 0x1C3x 对象字典条目是 SyncManager 的输入输出参数，记录 SM 的工作模式、EtherCAT 周期时间等，配置需与实际 SM 参数匹配。 | 例如 SM2（输出 PDO）的周期需与MIN_PD_CYCLE_TIME一致，避免周期不兼容。 |

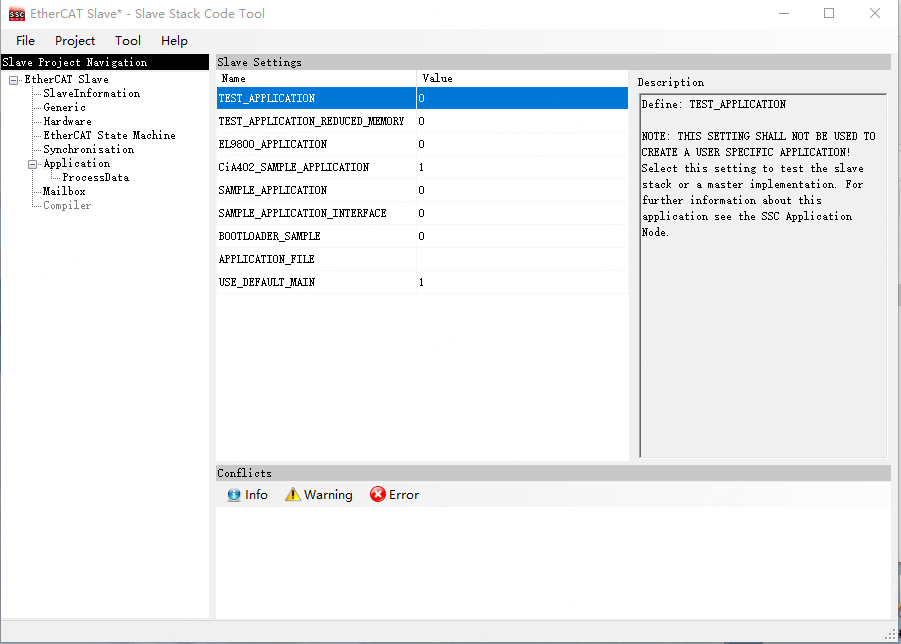

七、Application（应用程序配置）
该模块选择从站的应用程序类型，决定生成的代码是否包含示例逻辑（如 CiA402、Bootloader），以及是否使用默认主函数：
| 配置项 | 说明与作用 | 应用场景与代码逻辑 |
|---|---|---|
TEST_APPLICATION |
测试用应用程序，仅用于测试从站协议栈或主站实现，禁止用于用户自定义应用，包含基础的 PDO/SDO 通信测试逻辑。 | 调试阶段使用，验证从站与主站的通信链路；量产阶段需禁用，避免测试代码冗余。 |
TEST_APPLICATION_REDUCED_MEMORY |
减少测试应用程序的内存占用，仅在默认测试应用程序无内存错误时使用，适用于小内存 MCU。 | 如 PIC18（8KB RAM）需启用。 |
EL9800_APPLICATION |
启用 EL9800 评估板的专用示例代码（如 I/O 口读写、模拟量采集），仅适用于 EL9800 系列硬件。 | 以 EL9800 数字量 I/O 模板为例，启用后自动生成 I/O 驱动代码。 |
CiA402_SAMPLE_APPLICATION |
启用 CiA402 运动控制协议的示例实现，包含位置模式、速度模式、扭矩模式的核心逻辑，适用于电机驱动从站。 | 运动控制场景（如机械臂、传送带）启用，可直接基于示例代码扩展功能。 |
SAMPLE_APPLICATION |
启用与硬件无关的通用示例应用程序，包含基础的 PDO 映射、SDO 参数配置逻辑，适用于自定义硬件。 | 空白工程（Default 模板）可启用，快速搭建应用框架，减少重复开发。 |
SAMPLE_APPLICATION_INTERFACE |
启用示例应用程序接口，生成静态库（如EtherCATSampleLibrary.h），便于外部应用程序调用协议栈功能。 |
需将协议栈集成到复杂系统（如 Linux 应用）时启用，提供标准化的 API 接口。 |
BOOTLOADER_SAMPLE |
启用轻量级 Bootloader 应用程序，仅支持 Bootstrap 状态与 FoE 邮箱协议，用于固件升级。 | 需远程升级固件的场景启用，代码体积小（通常＜10KB），不包含复杂控制逻辑。 |
APPLICATION_FILE |
导入用户自定义的应用程序头文件，格式为#include "xxx.h"，用于替换默认示例代码。 |
示例：自定义运动控制逻辑时，配置为#include "my_motion.h"。 |
USE_DEFAULT_MAIN |
置 1 时使用默认应用程序的主函数（main.c）；置 0 时仅调用初始化函数与主循环处理程序，用户需自定义主函数。 |
快速验证时置 1；需集成到 RTOS（如 FreeRTOS）时置 0，避免主函数冲突。 |
八、ProcessData（过程数据配置）
该模块配置过程数据（PDO）的地址范围与最大长度，直接关联同步管理器（SM2 用于输出 PDO，SM3 用于输入 PDO）的内存分配，配置错误会导致 PDO 传输失败，：
| 配置项 | 说明与作用 |
|---|---|
MIN_PD_WRITE_ADDRESS/DEF_PD_WRITE_ADDRESS/MAX_PD_WRITE_ADDRESS |
SM2（输出 PDO）的最小 / 默认 / 最大起始地址，位于 ESC 用户内存（0x1000-0xFFFF），DEF_PD_WRITE_ADDRESS需在MIN与MAX之间。 |
MIN_PD_READ_ADDRESS/DEF_PD_READ_ADDRESS/MAX_PD_READ_ADDRESS |
SM3（输入 PDO）的最小 / 默认 / 最大起始地址，逻辑与输出 PDO 一致，需与输出 PDO 地址不重叠。 |
MAX_PD_INPUT_SIZE/MAX_PD_OUTPUT_SIZE |
输入 / 输出过程数据的最大字节数，需与 PDO 映射的总数据量匹配，不可超过 SM 的内存容量。 |
| 备注信息 | 明确 PD 配置影响从站 "PreOP→SafeOP" 状态转换，需确保实际 PDO 字节数在配置范围内，否则状态转换失败。 |

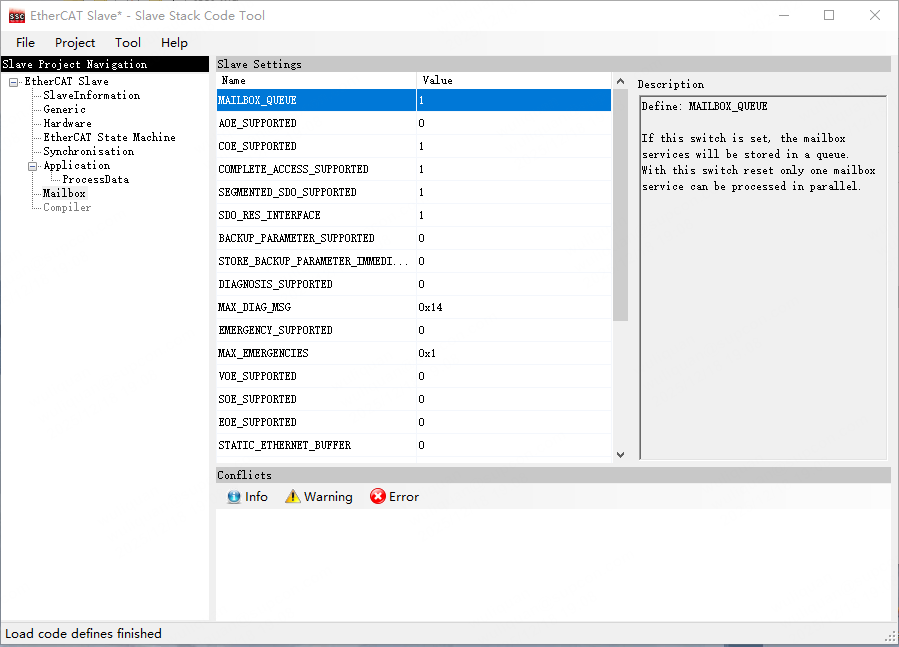

九、Mailbox（邮箱配置）
该模块配置邮箱通信（SM0 用于接收主站邮箱，SM1 用于发送从站邮箱）的参数，支持 CoE、FoE、EOE 等非实时服务：
| 配置项 | 说明与作用 | 邮箱通信逻辑与示例 |
|---|---|---|
MAILBOX_QUEUE |
置 1 时邮箱服务存储在队列中，支持并行处理多个邮箱请求；置 0 时仅能并行处理一个邮箱服务。 | 多协议场景（如同时启用 CoE+FoE）置 1，提升邮箱处理效率；单协议场景可置 0。 |
AOE_SUPPORTED/COE_SUPPORTED/EOE_SUPPORTED/FOE_SUPPORTED |
分别启用 AoE（ADS over EtherCAT）、CoE（CANopen over EtherCAT）、EOE（Ethernet over EtherCAT）、FoE（File over EtherCAT）协议，置 1 时生成对应协议的处理代码。 | COE_SUPPORTED=1（默认启用 CoE）、FOE_SUPPORTED=1（支持固件升级），AOE/EOE默认置 0；需 TCP/IP 通信时置EOE_SUPPORTED=1。 |
COMPLETE_ACCESS_SUPPORTED |
置 1 时支持完整的 SDO 访问（通过一个 SDO 服务访问对象的所有条目），需与COE_SUPPORTED=1配合。 |
需批量读写对象字典条目时置 1（如配置多个 PDO 映射）；单条目访问可置 0。 |
SEGMENTED_SDO_SUPPORTED |
置 1 时支持分段式 SDO 服务（传输超过 4 字节的数据），需与COE_SUPPORTED=1配合，否则仅支持加急 SDO（≤4 字节）。 |
传输大尺寸参数（如固件升级包、复杂配置）时置 1；仅小参数（如开关量）可置 0。 |
SDO_RES_INTERFACE |
置 1 时支持 SDO 响应延迟（如通过串行接口访问时无法立即生成响应），从OBJ_Read/OBJ_Write返回ABORTIDX_WORKING，后续通过SDOS_SdoRes发送响应。 |
低速接口（如 UART）访问对象字典时置 1；高速接口（如 SPI）可置 0，立即返回响应。 |
BACKUP_PARAMETER_SUPPORTED |
置 1 时编译应用程序中加载 / 存储备份参数的功能，需与COE_SUPPORTED=1配合，用于保存设备参数（如 PDO 映射、DC 偏移）。 |
需参数掉电保存时置 1；无需保存参数的临时设备可置 0。 |
STORE_BACKUP_PARAMETER_IMMEDIATELY |
置 1 时参数写入后立即存储到备份介质（如 EEPROM），仅在BACKUP_PARAMETER_SUPPORTED=1时生效。 |
关键参数（如安全配置）需立即保存时置 1；非关键参数可延迟保存以减少写入次数。 |
DIAGNOSIS_SUPPORTED |
置 1 时支持诊断消息（对象字典 0x10F3），需COE_SUPPORTED=1且平台支持动态内存分配，符合 ETG.1020 规范。 |
需故障诊断的工业设备置 1；简单设备可置 0 以减少内存占用。 |
MAX_DIAG_MSG |
诊断消息环缓冲区的个数，决定可缓存的诊断消息数量，需与动态内存容量匹配。 | 示例：0x14（20 个），复杂设备可增大（如 0x32=50 个）。 |
EMERGENCY_SUPPORTED |
置 1 时支持紧急消息，需COE_SUPPORTED=1或SOE_SUPPORTED=1，用于设备故障时向主站发送紧急通知。 |
安全相关设备（如急停模块）置 1；无安全需求的设备可置 0。 |
MAX_EMERGENCIES |
并行处理的紧急消息数量，限制同时发生的故障通知个数。 | 示例：0x1（1 个），复杂设备可设为 0x4（4 个）。 |
VOE_SUPPORTED/SOE_SUPPORTED |
分别启用 VoE（Vendor specific over EtherCAT）、SOE（Servo over EtherCAT）协议，仅生成mailbox.c中的功能调用，需用户补充协议实现代码，示例代码无法直接链接。 |
特殊定制场景（如厂商私有协议）启用，常规场景建议禁用（功能未完善）。 |
STATIC_ETHERNET_BUFFER |
置 1 时使用静态缓冲区存储以太网帧（EOE 协议）；置 0 时动态分配缓冲区，按需申请内存。 | 内存资源紧张的 MCU（如 PIC18）置 1；内存充足的 MCU（如 ARM）可置 0，提升灵活性。 |
DEF_MBX_SIZE/MAX_MBX_SIZE |
邮箱（SM0/SM1）的默认 / 最大大小（字节），DEF_MBX_SIZE可由主站修改，MAX_MBX_SIZE为上限。 |
示例：均为 0x80（128 字节），需大于最大邮箱报文长度（如 CoE SDO 分段报文通常≤64 字节）。 |
邮箱地址配置（MIN_MBX_WRITE_ADDRESS等） |
与 PDO 地址逻辑一致，分别配置 SM0（写邮箱）与 SM1（读邮箱）的最小 / 默认 / 最大起始地址，需位于 ESC 用户内存（0x1000-0xFFFF），且与 PDO 地址不重叠。 | 示例：SM0 地址MIN=0x1000，DEF=0x1000，MAX=0x2FFF；SM1 地址DEF=0x1080，邮箱大小 = 0x1080-0x1000=0x80（128 字节），与MAX_MBX_SIZE一致。 |
| 备注信息 | 明确邮箱地址决定邮箱大小（如 SM0 起始 0x1000，SM1 起始 0x1080，邮箱大小 = 0x80 字节），需与MAX_MBX_SIZE匹配，避免报文溢出。 |
配置时需确保 "SM1 起始地址 - SM0 起始地址 = MAX_MBX_SIZE"，如 0x1080-0x1000=0x80，与MAX_MBX_SIZE=0x80一致。 |
