在Unity的Shader Graph可视化着色器编辑器中，RGBtoGrayscale节点是一个功能强大且常用的图像处理工具。该节点专门用于将RGB彩色信息转换为灰度值，这一过程在计算机图形学和图像处理中被称为灰度化或去色处理。通过将包含红、绿、蓝三个通道的彩色信息转换为单一的亮度值，RGBtoGrayscale节点能够有效地简化颜色信息，同时保留图像的结构和细节特征。
节点工作原理
RGBtoGrayscale节点的核心功能基于人眼对不同颜色敏感度的科学原理。人眼对绿色最为敏感，红色次之，对蓝色最不敏感。因此，在将RGB颜色转换为灰度值时，不能简单地对三个通道取平均值，而是需要采用加权平均的方法，以符合人眼的感知特性。
该节点内部使用标准的灰度转换公式进行计算，最常见的公式是基于ITU-R BT.601标准的亮度公式。这个公式考虑了人眼对不同波长光的敏感度差异，通过为每个颜色通道分配不同的权重来实现更符合人类视觉感知的灰度转换效果。
在Shader Graph中，RGBtoGrayscale节点的实现通常遵循以下数学表达式：灰度值 = R × 0.299 + G × 0.587 + B × 0.114。这个特定的权重分配（红色29.9%，绿色58.7%，蓝色11.4%）是基于人眼锥体细胞对不同颜色敏感度的科学研究结果，确保转换后的灰度图像在人眼看来具有自然的亮度层次。
从技术实现角度看，RGBtoGrayscale节点在着色器程序中通常被编译为一系列的点乘操作或乘法累加操作，这些操作在现代GPU上能够高效执行，即使是在实时渲染场景中也不会造成明显的性能开销。

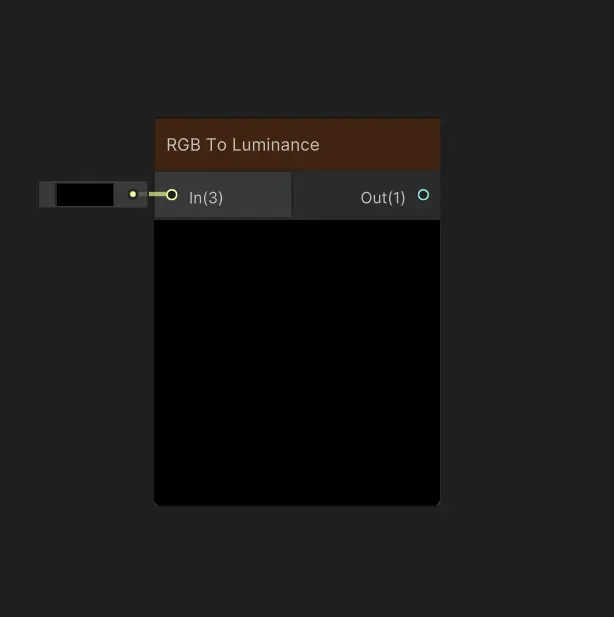

端口详解
RGBtoGrayscale节点的端口设计简洁明了，包含一个输入端口和一个输出端口，这种设计使得节点易于理解和使用，同时也保证了功能的专一性。
输入端口
输入端口标记为"In"，接受Vector 3类型的数据，代表标准的RGB颜色信息：
- R（红色）通道：存储颜色的红色分量，取值范围通常为[0,1]
- G（绿色）通道：存储颜色的绿色分量，取值范围通常为[0,1]
- B（蓝色）通道：存储颜色的蓝色分量，取值范围通常为[0,1]
输入端口没有特定的绑定要求，这意味着它可以接收来自多种源的RGB数据：
- 可以直接连接Constant节点或Color节点的输出
- 可以接收Texture 2D节点采样后的颜色数据
- 可以接收其他颜色处理节点处理后的结果
- 可以接收来自Shader Graph属性（Properties）的输入值
输入数据的范围通常应在[0,1]区间内，这是标准的颜色表示范围。如果输入值超出此范围，节点仍然会进行计算，但结果可能不符合预期，特别是在高动态范围(HDR)颜色情况下，可能需要额外的处理步骤。
输出端口
输出端口标记为"Out"，提供Float类型的灰度值：
- 输出值是标量而非向量，表示计算得到的亮度值
- 输出范围通常与输入范围相关，对于标准[0,1]范围的输入，输出也在[0,1]范围内
- 输出值可以直接用于后续的着色计算，或作为其他节点的输入
输出端口的单值特性使得它非常适合用于：
- 创建黑白效果和去色着色器
- 作为遮罩或亮度信息的来源
- 在法线贴图、高度贴图等非颜色数据处理中提取强度信息
- 作为复杂着色器网络中的中间计算步骤
应用场景
RGBtoGrayscale节点在游戏开发和实时渲染中有着广泛的应用，其核心价值在于能够从彩色信息中提取亮度数据，这一功能在多种视觉效果和渲染技术中都是基础且关键的。
图像处理与滤镜效果
在图像后处理和滤镜效果中，RGBtoGrayscale节点是实现多种高级效果的基础：
- 完整的去色效果：通过将节点输出同时赋值给RGB三个通道，可以创建完整的黑白图像效果
- 选择性去色：通过将原始颜色与灰度值进行混合，可以创建部分区域彩色、部分区域黑白的效果，常用于突出显示特定物体或区域
- 老照片效果：结合棕褐色调或其他色调映射，可以创建复古风格的照片效果
- 素描与艺术效果：通过边缘检测与灰度信息结合，可以模拟铅笔素描、卡通渲染等非真实感渲染效果
亮度掩码与阈值处理
灰度信息经常被用作掩码或阈值处理的输入：
- 动态遮罩创建：根据场景中物体的亮度动态生成遮罩，用于特效、混合或场景过渡
- 阈值化处理：通过比较灰度值与设定的阈值，可以将图像转换为高对比度的黑白二值图像，用于创建海报化效果或作为其他效果的输入
- 亮度键控：类似于绿幕抠图的技术，但基于亮度信息，可用于将明亮或黑暗区域从图像中分离出来
法线贴图与高度贴图处理
在处理非颜色纹理数据时，RGBtoGrayscale节点能够提取有用的强度信息：
- 法线贴图强度提取：从法线贴图中提取高度或强度信息，用于视差映射、曲面细分或其他基于高度的效果
- 高度贴图处理：将高度贴图转换为灰度图像，用于层级细节(LOD)切换或动态地形变形
- 纹理合成：将多个纹理的灰度信息组合，创建新的复合纹理
性能优化与简化计算
在某些情况下，使用灰度数据代替完整颜色可以显著提高渲染性能：
- 简化着色计算：将复杂的颜色相关计算转换为更简单的亮度计算，减少GPU负载
- 减少内存带宽：使用单通道纹理代替多通道纹理，减少纹理采样和内存访问开销
- 动态分支优化：基于亮度值进行条件判断，优化着色器中的动态分支逻辑
实际应用示例
以下通过几个具体的Shader Graph示例，展示RGBtoGrayscale节点的实际应用方法和效果。
基础灰度转换
创建一个基本的黑白效果着色器：
- 在Shader Graph中创建新的Unlit Graph
- 添加Texture 2D节点，连接到RGBtoGrayscale节点的输入
- 将RGBtoGrayscale节点的输出同时连接到主着色器节点的Base Color的R、G、B三个通道
- 将主着色器节点的Alpha通道设置为1（或不连接，使用默认值）
- 保存并在材质上应用该着色器，即可看到纹理已完全转换为黑白效果
这种基础灰度转换是许多复杂效果的基础，可以通过添加参数控制转换的强度或混合程度，实现更灵活的效果。
选择性去色效果
创建部分彩色、部分黑白的效果：
- 按照基础灰度转换的设置创建流程
- 在RGBtoGrayscale节点后添加Lerp（线性插值）节点
- 将原始彩色纹理连接到Lerp节点的A输入，灰度值连接到B输入
- 添加一个参数（如Float或Vector1）控制Lerp节点的T（混合）输入
- 将Lerp节点的输出连接到主着色器节点的Base Color
通过调整混合参数，可以控制效果的强度：值为0时显示原始彩色图像，值为1时显示完全黑白图像，中间值则呈现部分去色的效果。这种技术常用于游戏中的剧情表现，如回忆场景、角色死亡或特殊状态下的视觉效果。
基于亮度的边缘高光
创建根据表面亮度添加边缘发光的效果：
- 使用RGBtoGrayscale节点处理基础颜色纹理，提取亮度信息
- 添加Fresnel Effect节点，获取边缘因子
- 使用Multiply节点将亮度信息与边缘因子相乘
- 将结果连接到Emission通道，并调整颜色和强度
这种效果会使物体的边缘根据表面亮度发出不同强度的光，亮度高的区域边缘光更强，亮度低的区域边缘光较弱，创造出更加自然和动态的边缘发光效果。
动态雪地效果
创建根据表面亮度积累雪花的效果：
- 使用RGBtoGrayscale节点处理基础颜色纹理，获取表面亮度
- 添加Snow Texture节点（雪花纹理）
- 使用Multiply节点将雪花纹理与亮度信息相乘（亮度高的区域雪花更明显）
- 添加World Space Normal或Object Space Normal节点，并与亮度信息结合，控制雪花在顶部表面的积累
- 使用Lerp节点将原始纹理与雪花纹理混合，混合因子由处理后的亮度信息控制
这种技术可以创建出非常自然的雪地积累效果，雪花会根据表面的朝向和亮度智能地分布，亮度高且朝上的表面会有更多的雪花积累。
与其他节点的配合使用
RGBtoGrayscale节点很少单独使用，通常需要与其他Shader Graph节点配合，以实现更复杂的效果。
与数学节点配合
数学节点可以进一步处理灰度值，实现更精细的控制：
- Multiply节点：调整灰度值的强度或对比度
- Add节点：调整灰度值的亮度或偏移
- Power节点：实现伽马校正或非线性响应
- Clamp节点：限制灰度值的范围，防止超出预期
- Remap节点：重新映射灰度值的范围，适应不同的需求
与采样节点配合
RGBtoGrayscale节点常与各种采样节点结合使用：
- Texture 2D节点：从纹理中提取颜色信息并转换为灰度
- Sample Texture 2D LOD节点：在特定细节层级采样纹理并转换为灰度
- Procedural Noise节点：将程序化生成的噪声转换为灰度信息，用于各种自然效果
与UV节点配合
UV相关节点可以控制灰度效果的空间分布：
- Tiling And Offset节点：控制纹理的平铺和偏移，影响灰度提取的区域
- Triplanar节点：在三维模型上无缝投影纹理，并转换为灰度信息
- Parallax Mapping节点：创建视差效果，并与灰度信息结合增强深度感
与高级效果节点配合
RGBtoGrayscale节点可以与URP Shader Graph中的高级效果节点结合：
- Depth节点：将深度信息与灰度信息结合，创建基于距离的效果
- Scene Color节点：处理屏幕空间颜色信息，实现全屏后处理效果
- Normal节点：将法线信息转换为灰度，用于特殊的照明效果
性能考虑与优化建议
在使用RGBtoGrayscale节点时，合理的性能优化可以确保效果的质量同时保持较高的渲染效率。
计算复杂度分析
RGBtoGrayscale节点本身的计算开销很小，通常只需要三次乘法和两次加法操作，在现代GPU上可以忽略不计。然而，在实际应用中，性能影响主要来自以下几个方面：
- 纹理采样开销：如果RGBtoGrayscale节点的输入来自高分辨率纹理，采样开销可能比灰度转换本身更大
- 后续处理复杂度：灰度数据后续的处理步骤可能引入更大的性能开销
- 全屏效果应用：在全屏后处理中使用RGBtoGrayscale节点时，需要处理每个像素，对填充率有较高要求
优化策略
针对不同的使用场景，可以采用以下优化策略：
- 使用低分辨率纹理：对于不需要高精度的灰度信息，使用低分辨率纹理可以减少采样开销
- 预计算灰度纹理：对于静态内容，可以在预处理阶段计算并存储灰度纹理，避免运行时计算
- 限制应用范围：通过遮罩或边界判断，限制灰度效果的应用区域，减少不必要的计算
- 利用Mipmap：在适当的情况下使用Mipmap，让GPU自动选择合适的分辨率进行采样
- 合并计算：将多个灰度相关计算合并到同一个着色器通道中，减少渲染通道切换
平台兼容性考虑
RGBtoGrayscale节点在所有支持Shader Graph的平台上都能正常工作，但在不同平台上可能有细微的性能差异：
- 在移动设备上，应特别注意纹理采样和算术运算的次数
- 在高端PC上，可以承担更复杂的灰度后处理效果
- 在游戏主机上，通常有固定的性能预算，需要精确控制效果的开销
常见问题与解决方案
在使用RGBtoGrayscale节点过程中，可能会遇到一些常见问题，以下是这些问题及其解决方案。
灰度结果不符合预期
当灰度转换结果与预期不符时，可能的原因和解决方法包括：
- 颜色空间不匹配：确保在正确的颜色空间（通常是线性空间）中进行计算
- 输入范围问题：检查输入颜色值是否在预期的[0,1]范围内，超出范围的值会导致异常结果
- 权重适用性：标准的权重系数适用于大多数情况，但特殊场景可能需要调整权重，可以通过自定义计算节点实现
性能问题
如果使用RGBtoGrayscale节点后出现性能下降：
- 检查纹理分辨率：过高的纹理分辨率是常见的性能瓶颈，适当降低分辨率或使用压缩格式
- 分析渲染流程：使用Unity的Frame Debugger或Render Doc分析渲染流程，确定性能热点
- 简化着色器逻辑：移除不必要的计算步骤，合并相似的操作
与其他效果冲突
当RGBtoGrayscale节点与其他效果结合时可能出现冲突：
- 处理顺序问题：确保节点在着色器图中的执行顺序正确，复杂的依赖关系可能需要重新组织节点布局
- 数据范围冲突：不同节点可能期望不同范围的输入输出值，需要适当的重映射或标准化
- 混合模式不匹配：在半透明或混合效果中，确保灰度计算与混合模式兼容
