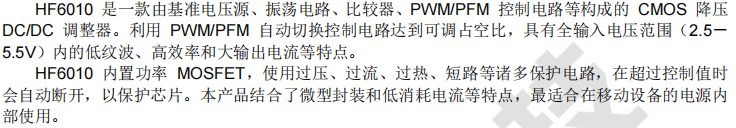

一、芯片核心定位
HF6010 是一款采用 PWM/PFM自动切换控制 的高效率、微型化同步降压DC-DC转换器
其核心价值在于 2.5V至5.5V宽输入范围、高达800mA的输出电流、1.5MHz高开关频率 以及 95%的最大转换效率
专为数码相机、PDA、便携音响、通信设备 等由单节锂电或5V适配器供电的移动设备设计，致力于在紧凑空间内提供高效、稳定、可调的降压电源解决方案

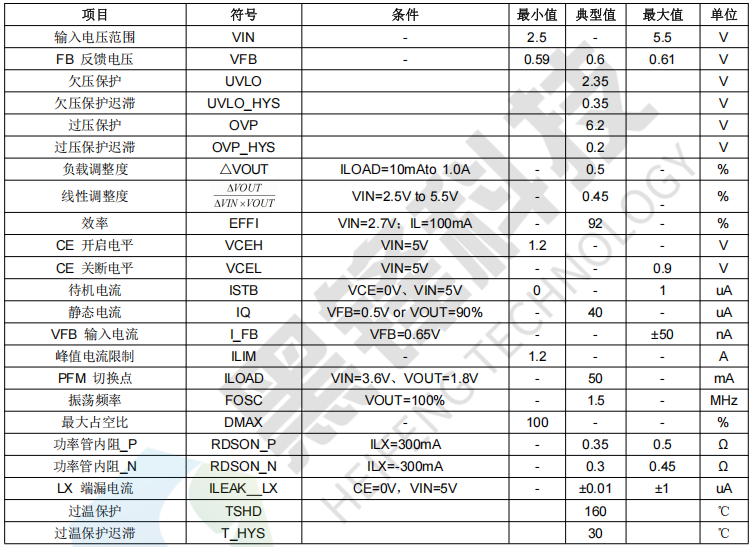

二、关键电气参数详解
输入输出特性
- 输入电压范围（VIN） 2.5V 至 5.5V（绝对最大6.5V）
- 输出电压范围（VOUT）通过外部电阻可调，反馈基准电压（VFB）典型0.6V（范围0.59--0.61V）
- 最大输出电流（IOUT）800mA（受限于峰值电流限制与散热）
- 欠压保护（UVLO） 开启阈值2.35V，迟滞0.35V
- 过压保护（OVP） 6.2V（触发），迟滞0.2V
功耗与效率特性
- 静态电流（IQ） 典型40μA（轻载非开关状态），极低自耗电
- 待机电流（ISTB）最大1μA（CE=0V，VIN=5V），实现近乎零功耗关机
- 转换效率（EFFI） 典型92%（VIN=2.7V，IOUT=100mA），最大可达95%
- 负载调整率 典型0.5%（10mA至1A负载变化）
- 线性调整率 典型0.45%（VIN=2.5V至5.5V）
开关与频率特性
- 开关频率（FOSC） 固定1.5MHz
- 高频允许使用小体积电感（推荐2.2μH）和陶瓷电容
- 最大占空比（DMAX） 100%，支持压差极低的降压场景
- PWM/PFM自动切换 负载约高于50mA时进入PWM模式（低纹波、高效率），轻载时自动切换至PFM模式（保持高效率）
功率开关与限流
- 上管导通电阻（RDSON_P） 典型0.35Ω
- 下管导通电阻（RDSON_N） 典型0.30Ω
- 低导通电阻是实现高效率的关键
- 峰值电流限制（ILIM） 最小1.2A
保护功能
- 过温保护（TSD） 关断点160°C，迟滞30°C
- 使能控制（CE） 高电平>1.2V开启，低电平<0.9V关断
三、芯片架构与特性优势
PWM/PFM自动切换控制
- 在重载时采用PWM模式，提供稳定低纹波输出；轻载时自动切换至PFM模式，维持高效率，延长电池续航
内置斜坡补偿，防止占空比>50%时发生次谐波振荡
全集成同步整流架构
- 内部集成PMOS上管与NMOS下管，无需外部肖特基二极管，简化设计并提升效率
- 支持100%占空比工作，在输入输出电压接近时仍可高效传输能量
高开关频率与微型化
- 1.5MHz开关频率允许使用2.2μH小型电力和4.7/10μF陶瓷电容，极大减小方案体积
- 提供SOT23-5L与DFN2020-6L（2x2mm）两种微型封装，适应不同空间与散热需求
全面保护机制
- 集成UVLO、OVP、OCP、TSD及短路保护，确保在各种异常条件下可靠工作
四、应用设计要点
输出电压设置
- 计算公式 VOUT = VFB × (1 + R1 / R2)，其中VFB=0.6V
- 电阻选型 建议R2在10kΩ--100kΩ之间，以降低FB引脚漏电流（最大±50nA）影响
示例 输出1.8V，取R2=100kΩ，则R1= (1.8V/0.6V - 1) × 100kΩ = 200kΩ
电感（L）选择
- 推荐值 2.2μH
- 关键参数 饱和电流需大于芯片峰值电流限制（>1.2A），直流电阻（DCR）尽可能小以降低损耗
- 选型建议 选用屏蔽电感以降低EMI，确保在最大负载电流下不饱和
输入输出电容（CIN，COUT）配置
- 输入电容（CIN） 推荐≥4.7μF低ESR陶瓷电容（X5R/X7R），紧靠VIN与GND引脚，滤除输入开关噪声
- 输出电容（COUT） 推荐≥10μF低ESR陶瓷电容（X5R/X7R），紧靠VOUT与GND引脚，降低输出纹波，改善瞬态响应
PCB布局准则（决定性能与EMI的关键）
- 功率回路最小化
VIN → CIN → LX → L → COUT → 负载 的高频环路面积应尽可能小
走线短而宽，特别是LX节点（高频开关节点） - 接地设计
采用星型接地或单点接地，将芯片GND、CIN与COUT的接地端就近连接至干净接地点
避免功率地噪声干扰敏感的FB网络 - 信号隔离
FB电阻网络走线应远离LX节点等高频噪声源
CE走线也应保持干净，避免误触发
热管理考虑
- SOT23-5L封装最大功耗250mW，DFN2020-6L封装散热稍好
- 功耗估算 PD ≈ (VIN - VOUT) × IOUT + IOUT² × (RDSON_P + RDSON_N) × D（D为占空比）
在高压差、大电流工况下需评估温升，必要时通过PCB铜箔辅助散热
五、典型应用场景
数码相机、便携摄像机
- 为图像传感器、处理器、LCD屏等提供高效、稳定的多路降压电源
PDA、便携式媒体播放器
- 为基带处理器、存储器、音频编解码器等供电，其PFM模式有助于延长播放时间
USB供电的便携音响、耳机放大器
- 提供洁净、高效的电源以提升音质，其低纹波特性有利于音频性能
无线通信模块、物联网设备
- 由单节锂电或5V适配器供电，需要高效率、小体积的3.3V/1.8V等电源轨
- 任何由2.5V--5.5V输入、需要高效降压至0.6V以上电压的便携电子设备
六、调试与常见问题
输出电压不准或波动
- 检查FB电阻 阻值是否准确，布局是否远离噪声
- 测量VFB电压 是否稳定在0.6V左右
- 检查负载 是否过重或动态变化过大
轻载时输出电压纹波增大（PFM模式正常现象）
- 此为PFM模式（跳脉冲）固有特性，若需更低纹波，可适当增加负载或在输出端加小假负载，但会牺牲轻载效率
效率低于预期
- 检查电感DCR 是否过大
- 测量输入输出 实际电压电流，确认工作点是否合理 检查PCB布局
- 功率回路是否过长，导致额外损耗
芯片发热严重
- 计算功耗 检查输入输出电压差与负载电流是否过大
- 评估电感 是否饱和导致开关损耗增加
- 改善散热 确保芯片底部（DFN封装）或周围（SOT23）有足够铜箔散热
使能控制异常
- 测量CE电平 需明确高于1.2V（开启）或低于0.9V（关断）
- 注意 CE无内部上/下拉，需避免浮空
七、总结
HF6010 通过 PWM/PFM自动切换控制、1.5MHz高开关频率、全集成同步整流 以及 全面的保护功能 ，在微型封装中实现了 高效率、高电流输出与优异的负载适应性
它特别适合在 输入电压2.5V--5.5V、空间受限、对效率与续航有高要求 的便携设备中作为核心降压电源
成功应用的关键在于 正确设置反馈电阻、选用低DCR电感与低ESR陶瓷电容，以及遵循高频开关电源的紧凑PCB布局原则
在需要高效、紧凑、可靠的降压转换场合，HF6010是一款性能均衡、易于设计的优选同步降压稳压器
文档出处
本文基于黑锋科技（HEIFENG TECHNOLOGY）HF6010 芯片数据手册整理编写，结合高效率DC-DC降压设计实践
具体设计与应用请以官方最新数据手册为准，建议在实际应用中重点验证 负载调整率、轻载效率、纹波与EMI性能
