IGBT模块测试项目集合——纳米软件

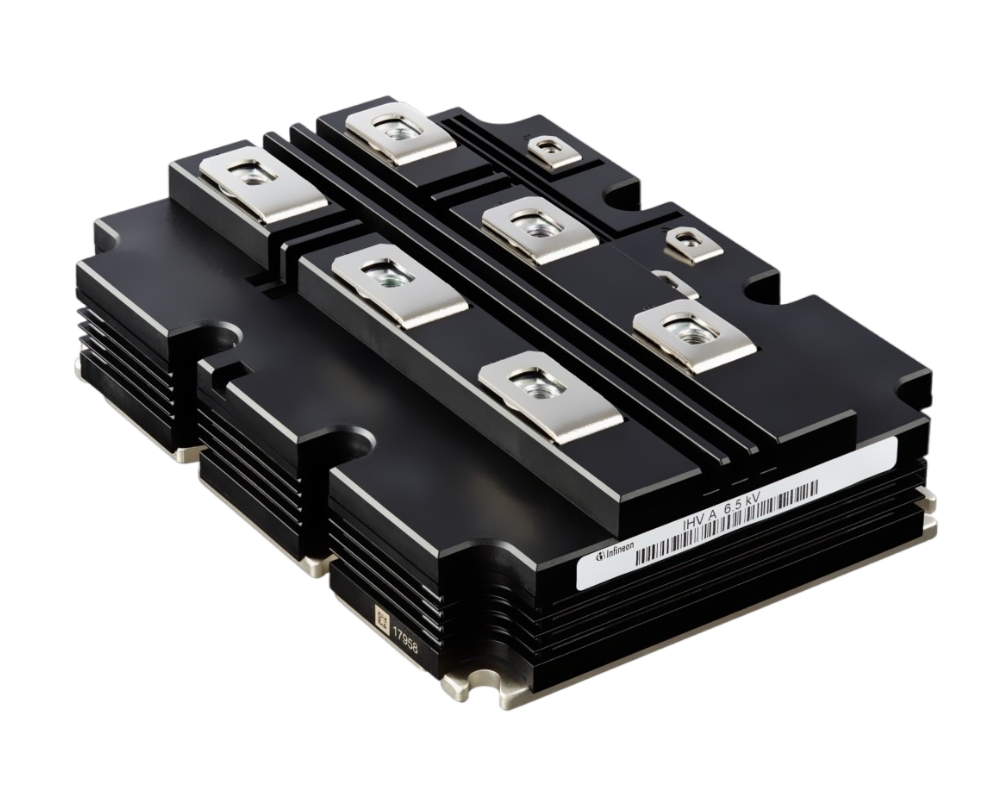

IGBT 模块作为集成 IGBT芯片及续流二极管、驱动电路等辅助元件的功率半导体模块,核心作用是高压大电流场景下的电力开关与电能控制。其依靠集成度高、可靠性强,便于安装和维护的优势,在新能源、工业电子、电力设备等领域有着极为广泛的应用。因此,很多用户想整体了解一下IGBT模块的测试项目,本文就将整理总结其电性能测试的项目以供参考。

静态参数测试

导通压降:测试额定电流下集电极 - 发射极导通电压,评估导通损耗。

漏电流:检测截止状态下的漏电流大小,判断绝缘与截止性能。

阈值电压:确定栅极触发导通的最小电压,验证驱动匹配性。

栅极输入电容:评估驱动电路的驱动能力需求。

动态参数测试

开关特性:包括开通时间、关断时间、上升 / 下降时间,反映开关响应速度。

开关损耗:计算开通、关断及总开关损耗,影响模块散热设计。

dv/dt 与 di/dt:测试电压、电流变化率,避免电磁干扰过大或损坏模块。

擎住电流:验证模块抗擎住能力,防止误导通失效。

环境与可靠性测试

高低温测试:在 - 40℃~150℃等极端温度下,验证参数稳定性。

温度循环 / 热冲击测试:模拟高低温交替环境,考核封装与芯片结合可靠性。

湿热测试:在高温高湿条件下,检测绝缘性能与抗腐蚀能力。

机械测试:包括振动、冲击测试,适配车载、工业设备等复杂安装场景。

老化测试:通过功率循环、高温存储,评估长期工作寿命与稳定性。

绝缘与安全测试

绝缘电阻测试:检测模块外壳与电极间的绝缘电阻,需满足≥100MΩ。

耐压测试:施加高压,验证绝缘耐压能力。

短路承受能力:测试模块承受短路电流的时间与极限,评估抗故障能力。
