FPGA教程系列-Vivado AXI4-Stream Data FIFO核解读测试

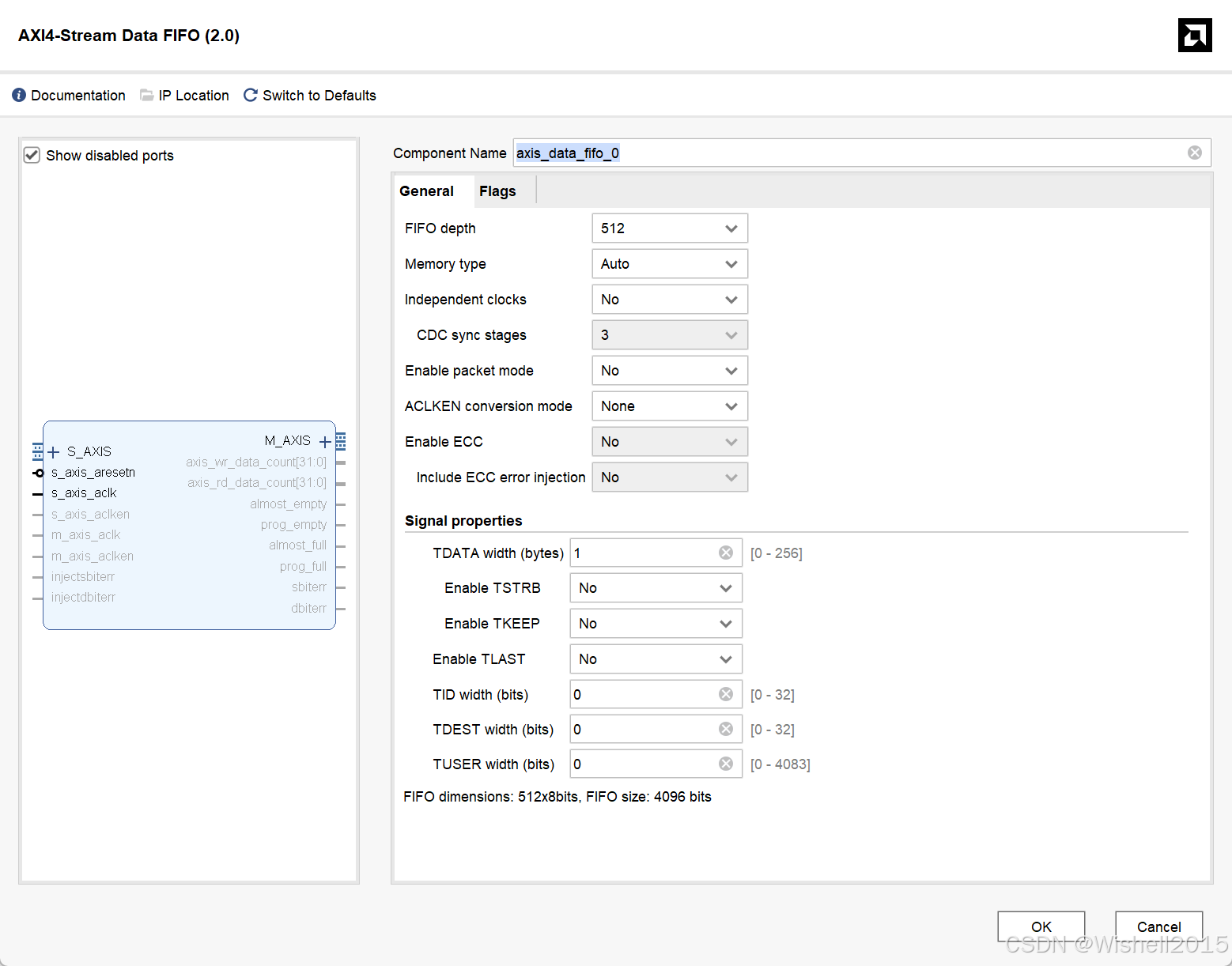

FIFO depth (FIFO 深度): 定义了 FIFO 能存储多少个数据字（Data Words）。

注意：实际占用的存储资源取决于深度乘以数据宽度（TDATA width）。

Memory type (存储器类型): Auto

决定用 FPGA 内部的哪种资源来实现 FIFO。
Auto: 让 Vivado 综合工具根据 FIFO 的大小自动选择（通常小 FIFO 用分布式 RAM/LUTRAM，大 FIFO 用块 RAM/BRAM）。
Block RAM: 强制使用 BRAM。
Distributed RAM: 强制使用 LUT 搭建的 RAM。
UltraRAM: 针对 UltraScale+ 系列的特殊大容量 RAM。

Independent clocks (独立时钟): No

No (同步 FIFO): 写入侧（Slave）和读取侧（Master）使用同一个时钟信号 (s_axis_aclk)。这消耗资源较少，延迟较低。
Yes (异步 FIFO): 启用跨时钟域功能。输入和输出可以使用不同频率的时钟。此时界面左侧的端口图会显示 s_axis_aclk (写时钟) 和 m_axis_aclk (读时钟)。

CDC sync stages (跨时钟域同步级数): 3 (灰色不可选)

只有当选择了 "Independent clocks: Yes" 时才有效。它定义了用于同步信号的寄存器级数，通常用于防止亚稳态。

Enable packet mode (启用包模式): No

No: 普通 FIFO 模式。只要 FIFO 里有数据，Master 端就会尝试输出。
Yes: FIFO 会等到接收到一个完整的数据包（即收到 TLAST 信号）后，才开始向 Master 端输出数据。这用于防止数据包在传输中间断流（Underrun），但会增加延迟。

ACLKEN conversion mode: None ，用于控制时钟使能信号的处理方式。通常保持默认 None 即可。

Enable ECC (启用 ECC 校验): No，是否启用错误检查和纠正（Error Correction Code）。启用后会增加逻辑资源，用于检测和修复位翻转错误。

TDATA width (bytes) (数据位宽): 1

定义主要数据总线 TDATA 的宽度。设为 1 byte，也就是 8 bits。这意味着每个时钟周期传输 8 位数据。

Enable TSTRB (启用 TSTRB 信号): No，TSTRB (Strobe) 用于指示哪些字节是有效的位置选通信号。对于纯数据流通常不需要。

Enable TKEEP (启用 TKEEP 信号): No，TKEEP (Keep) 用于指示数据流中的哪些字节是有效的（通常用于处理非对齐的数据包尾部）。

Enable TLAST (启用 TLAST 信号): No，TLAST 用于指示一个数据包（Packet）的结束。

设为 No，意味着这个 FIFO 认为数据是无限连续的流，没有"包"的概念。如果需要划分帧或包，必须选 Yes。

TID / TDEST / TUSER width (bits): 0

这些是 AXI-Stream 的边带信号（ID、Destination、User data）。
设为 0 表示不使用这些信号，它们不会出现在 IP 核的端口上，也不会被 FIFO 缓存。

‍

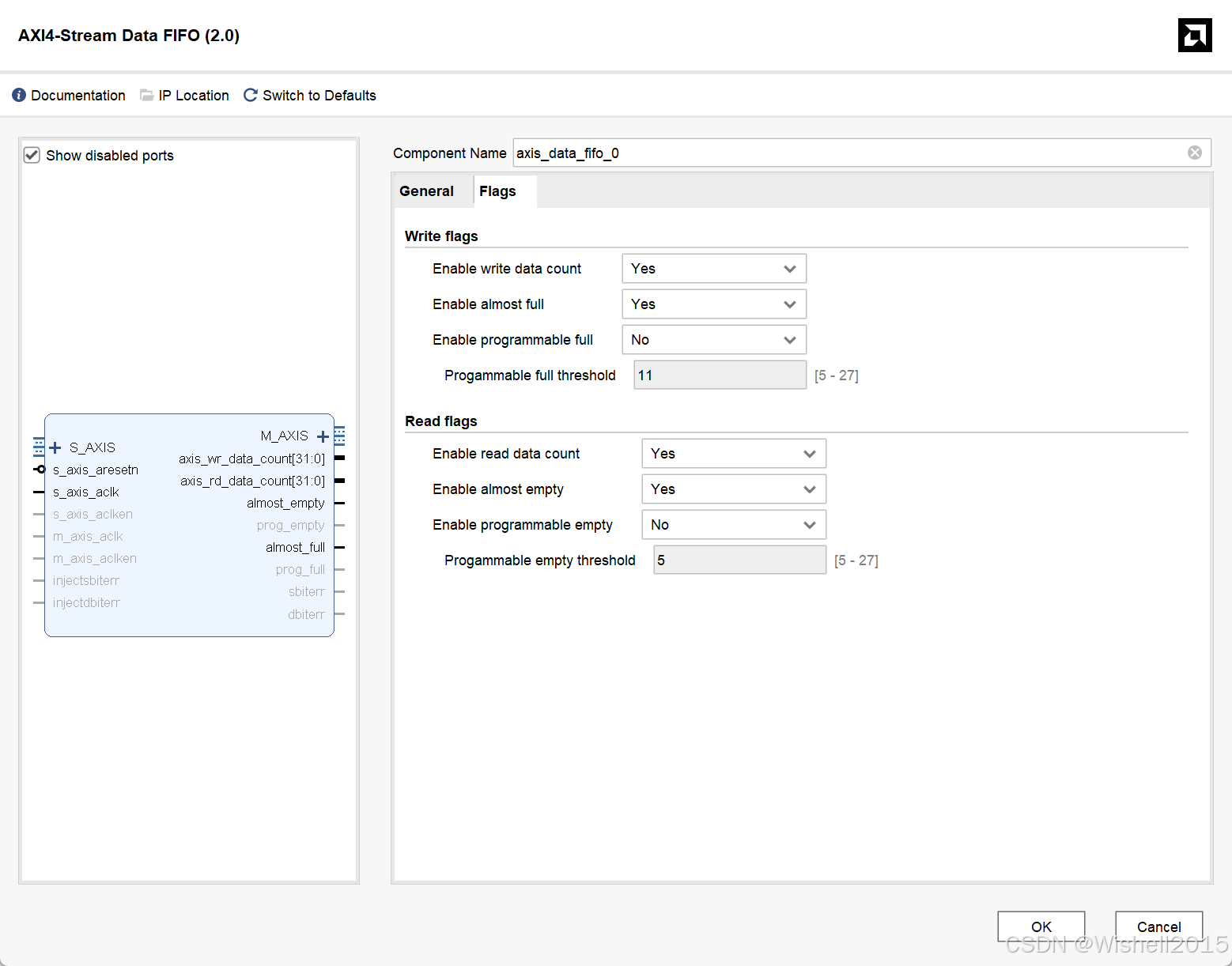

Write flags（写入侧标志位）

Enable write data count (启用写入数据计数): Yes ，勾选后，IP 核会增加一个输出端口 axis_wr_data_count。这个信号会实时输出 FIFO 中当前存储了多少个数据字（Data Words）。写入侧的逻辑可以读取这个值，精确判断 FIFO 里还有多少空间。

Enable almost full (启用"将满"信号): Yes ，勾选后，IP 核会增加一个输出端口 almost_full。当 FIFO 只剩下一个写入位置 时，这个信号就会变高。它是一个紧急警告信号，告诉前级电路"再写一个我就满了"，通常比标准的 TREADY 变低（表示已满）提前一个周期提示。

Enable programmable full (启用可编程满信号): No ，是否启用一个自定义阈值的"满"信号 (prog_full)。

如果选 Yes： 你可以在下方的 Programmable full threshold 框中填入一个数字（例如 400）。当 FIFO 里的数据量达到或超过 400 时，prog_full 信号就会变高。这用于需要比"将满"更早进行流控的场景。

Read flags（读取侧标志位）

Enable read data count (启用读取数据计数): Yes ，勾选后，IP 核会增加一个输出端口 axis_rd_data_count。实时输出 FIFO 中当前有多少个数据等待被读取。

注意： 如果使用的是独立时钟（异步 FIFO），write data count 和 read data count 分别属于写入时钟域和读取时钟域，数值可能略有延迟差异。如果是同步 FIFO，这两个值通常是一样的。

Enable almost empty (启用"将空"信号): Yes ，勾选后，IP 核会增加一个输出端口 almost_empty。当 FIFO 只剩下一个数据可读时，这个信号就会变高。提示后级电路数据流即将断档。

Enable programmable empty (启用可编程空信号): No ，是否启用一个自定义阈值的"空"信号 (prog_empty)。

如果选 Yes： 可以在下方的 Programmable empty threshold 填入数字（例如 10）。当 FIFO 数据量少于等于 10 时，该信号变高。

选项与FIFO很类似，可以参考FIFO的使用。

可以直接打开官方的例程进行仿真：

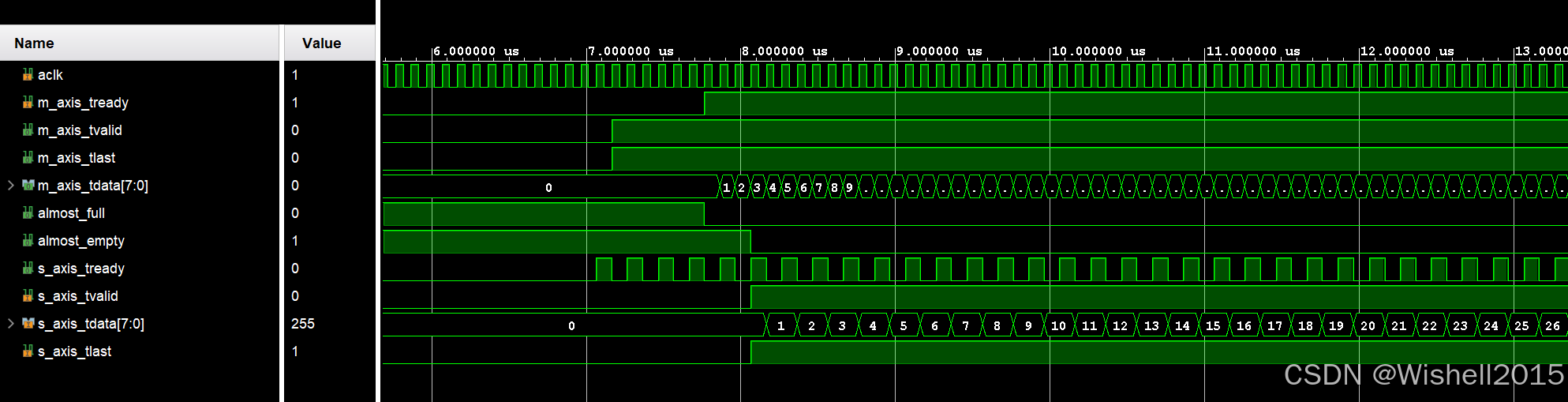

1、写的速度是读的2倍：

这部分主要是因为从的程序：

verilog 复制代码

always @(posedge aclk) begin
    if(areset) ...
    else begin
      s_axis_tready <= ~s_axis_tready; // 核心逻辑：每周期翻转一次
    end
  end

可以看到，s_axis_tready信号在 0 和 1 之间不断跳变。这意味着接收端一会儿说"我满了"，一会儿说"我可以收"。人为制造总线拥塞（Backpressure）。这强迫上游的 FIFO 必须将数据存入内部 RAM，从而验证 FIFO 的缓存功能和满标志逻辑是否正常工作。

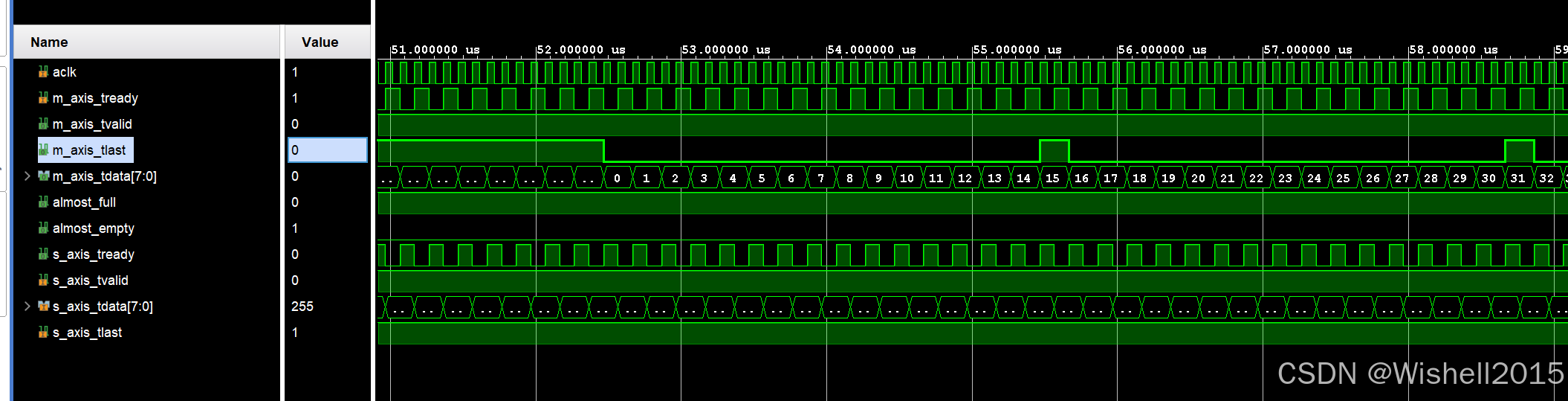

2、tlast 一直为 1 是因为：代码逻辑显式地在复位后将其置 1。

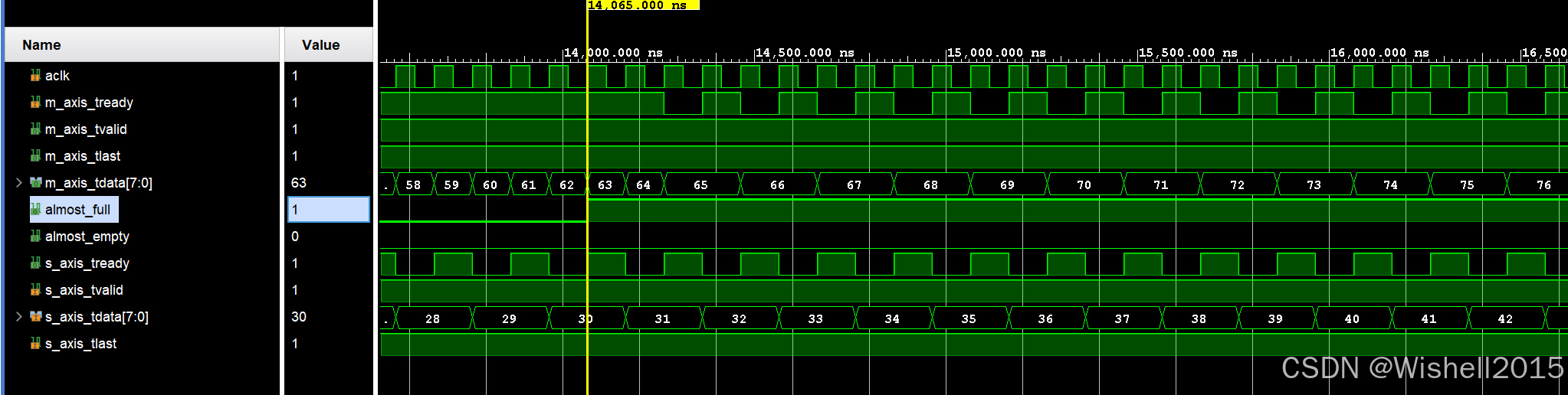

3、快满以后，读跟写的间隔变为一致。

自测

可以直接编写一个testbench：

verilog 复制代码

`timescale 1ns / 1ps

module tb_axis_data_fifo();

  //-------------------------------------------------------------------------
  // 1. 信号定义
  //-------------------------------------------------------------------------
  // 时钟与复位
  reg           clk;
  reg           resetn;

  // Slave 接口 (写入端)
  reg           s_axis_tvalid;
  wire          s_axis_tready;
  reg  [7:0]    s_axis_tdata;
  reg           s_axis_tlast;

  // Master 接口 (读取端)
  wire          m_axis_tvalid;
  reg           m_axis_tready;
  wire [7:0]    m_axis_tdata;
  wire          m_axis_tlast;

  // 状态信号
  wire [31:0]   axis_wr_data_count;
  wire [31:0]   axis_rd_data_count;
  wire          almost_empty;
  wire          almost_full;

  //-------------------------------------------------------------------------
  // 2. DUT (Device Under Test) 实例化
  //-------------------------------------------------------------------------
  axis_data_fifo_0 dut (
    .s_axis_aresetn     (resetn),               // input wire s_axis_aresetn
    .s_axis_aclk        (clk),                  // input wire s_axis_aclk

    // 写端口 (Slave)
    .s_axis_tvalid      (s_axis_tvalid),        // input wire s_axis_tvalid
    .s_axis_tready      (s_axis_tready),        // output wire s_axis_tready
    .s_axis_tdata       (s_axis_tdata),         // input wire [7 : 0] s_axis_tdata
    .s_axis_tlast       (s_axis_tlast),         // input wire s_axis_tlast

    // 读端口 (Master)
    .m_axis_tvalid      (m_axis_tvalid),        // output wire m_axis_tvalid
    .m_axis_tready      (m_axis_tready),        // input wire m_axis_tready
    .m_axis_tdata       (m_axis_tdata),         // output wire [7 : 0] m_axis_tdata
    .m_axis_tlast       (m_axis_tlast),         // output wire m_axis_tlast

    // 状态信号
    .axis_wr_data_count (axis_wr_data_count),   // output wire [31 : 0] axis_wr_data_count
    .axis_rd_data_count (axis_rd_data_count),   // output wire [31 : 0] axis_rd_data_count
    .almost_empty       (almost_empty),         // output wire almost_empty
    .almost_full        (almost_full)           // output wire almost_full
  );

  //-------------------------------------------------------------------------
  // 3. 时钟生成 (100MHz)
  //-------------------------------------------------------------------------
  initial begin
    clk = 0;
    forever #5 clk = ~clk; // 周期 10ns
  end

  //-------------------------------------------------------------------------
  // 4. 辅助任务：发送数据包
  //-------------------------------------------------------------------------
  // 参数：发送的数据个数
  task write_packet(input [31:0] length);
    integer i;
    begin
      @(posedge clk); // 同步到时钟沿
      wait(resetn == 1);

      $display("[Writer] Start writing packet of length %0d at time %0t", length, $time);

      for (i = 0; i < length; i = i + 1) begin
        s_axis_tvalid <= 1'b1;
        s_axis_tdata  <= i[7:0]; // 数据内容就是简单的 0, 1, 2...

        // 如果是最后一个数据，拉高 tlast
        if (i == length - 1)
          s_axis_tlast <= 1'b1;
        else
          s_axis_tlast <= 1'b0;

        // 等待握手成功 (tvalid & tready 均为高)
        do begin
          @(posedge clk);
        end while (s_axis_tready == 1'b0); // 如果 FIFO 满，tready 会拉低，这里会阻塞等待
      end

      // 发送完毕，拉低信号
      s_axis_tvalid <= 1'b0;
      s_axis_tlast  <= 1'b0;
      $display("[Writer] Packet writing finished at time %0t", $time);
    end
  endtask

  //-------------------------------------------------------------------------
  // 5. 主测试激励 (Stimulus)
  //-------------------------------------------------------------------------
  initial begin
    // 初始化信号
    resetn        = 0;
    s_axis_tvalid = 0;
    s_axis_tdata  = 0;
    s_axis_tlast  = 0;
    m_axis_tready = 0; // 初始状态下不读取数据，为了测试 Full 信号

    // 1. 复位序列
    $display("--- Test Start: Reset ---");
    #100;
    resetn = 1;
    #20;

    // 2. 写入测试：在不读取的情况下写入数据
    // 假设 FIFO 深度较小，或者我们只是为了观察 Wr_count 增加
    // 此时 m_axis_tready = 0，数据会堆积在 FIFO 中
    $display("--- Test Phase 1: Write only (Fill FIFO) ---");
    write_packet(16); // 写入 16 个数据

    // 观察一段时间状态
    #50;
    $display("Status Check: WR Count = %0d, RD Count = %0d, Almost Full = %b",
             axis_wr_data_count, axis_rd_data_count, almost_full);

    // 3. 读取测试：打开读使能，排出数据
    $display("--- Test Phase 2: Enable Read (Drain FIFO) ---");
    @(posedge clk);
    m_axis_tready = 1; // 允许读取

    // 等待数据读完（简单起见，延时等待）
    wait(axis_rd_data_count == 0 && m_axis_tvalid == 0);
    #100;

    // 4. 并发读写测试
    $display("--- Test Phase 3: Concurrent Read & Write ---");
    m_axis_tready = 1; // 保持读取开启
    write_packet(32);  // 再次写入 32 个数据

    #200;
    $display("--- Test Finished ---");
    $stop;
  end

  //-------------------------------------------------------------------------
  // 6. 监控模块 (Monitor)：打印读出的数据
  //-------------------------------------------------------------------------
  always @(posedge clk) begin
    if (m_axis_tvalid && m_axis_tready) begin
      $display("[Reader] Read Data: %h (Last: %b) at time %0t",
               m_axis_tdata, m_axis_tlast, $time);
    end
  end

endmodule

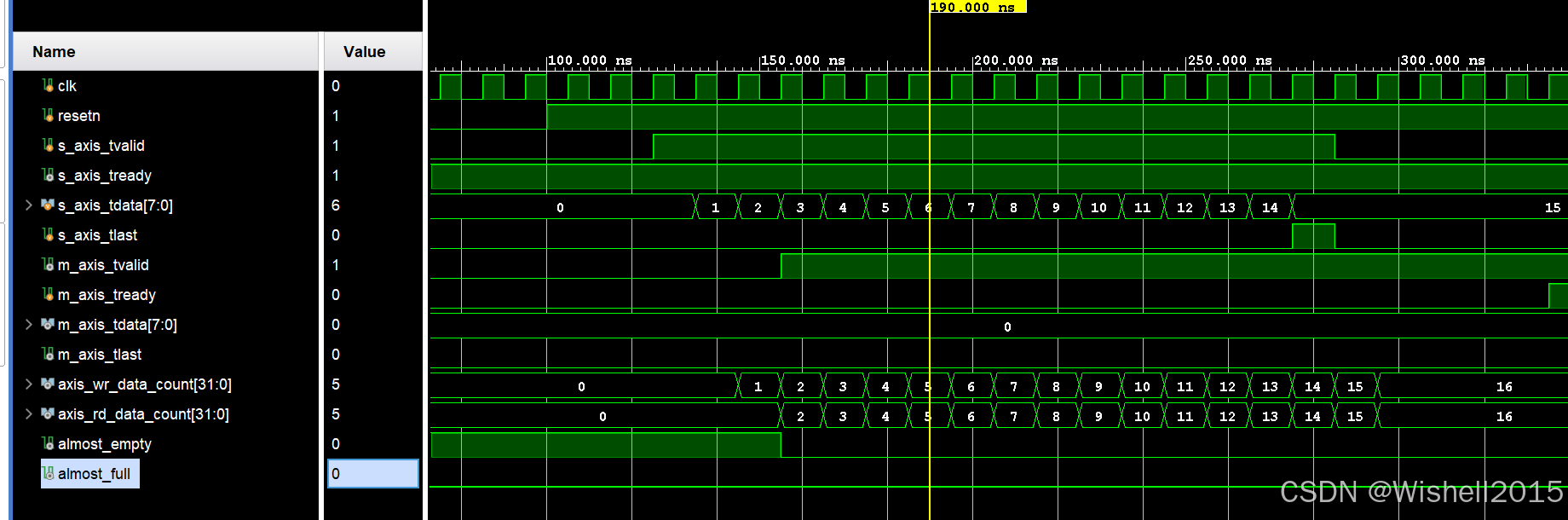

仿真结果：

符合预期。其实就是两个AXI接口分别负责读和写，stream相对来说比较简单。
