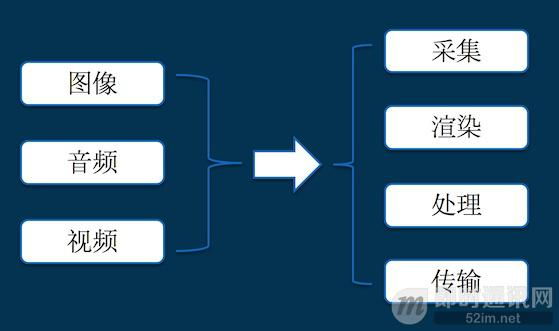

最简易的音视频图解，包括一下几个部分：
于一个实时音视频应用共包括几个环节：采集、编码、前后处理、传输、解码、缓冲、渲染等很多环节。每一个细分环节，还有更细分的技术模块。比如，前后处理环节有美颜、滤镜、回声消除AEC、噪声抑制NS、静音控制VAD、自动增益控制AGC等，采集有麦克风阵列等，编解码有VP8、VP9、H.264、H.265等。

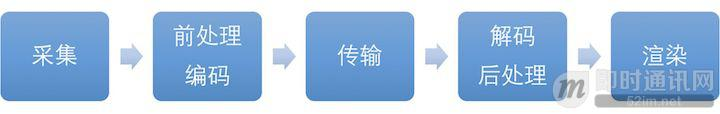

典型的实时音视频应用数据流转过程如下：

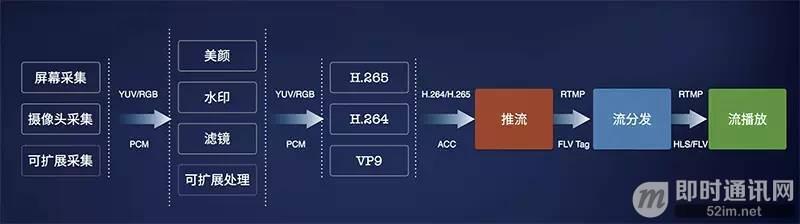

下面这张图可能更具体一点：
整个图包含了音视频数据从打包、编解码、传输、推拉流、播放等整个过程，这里边包含了很多音视频基础知识，下边归纳整理一下。
音频相关：

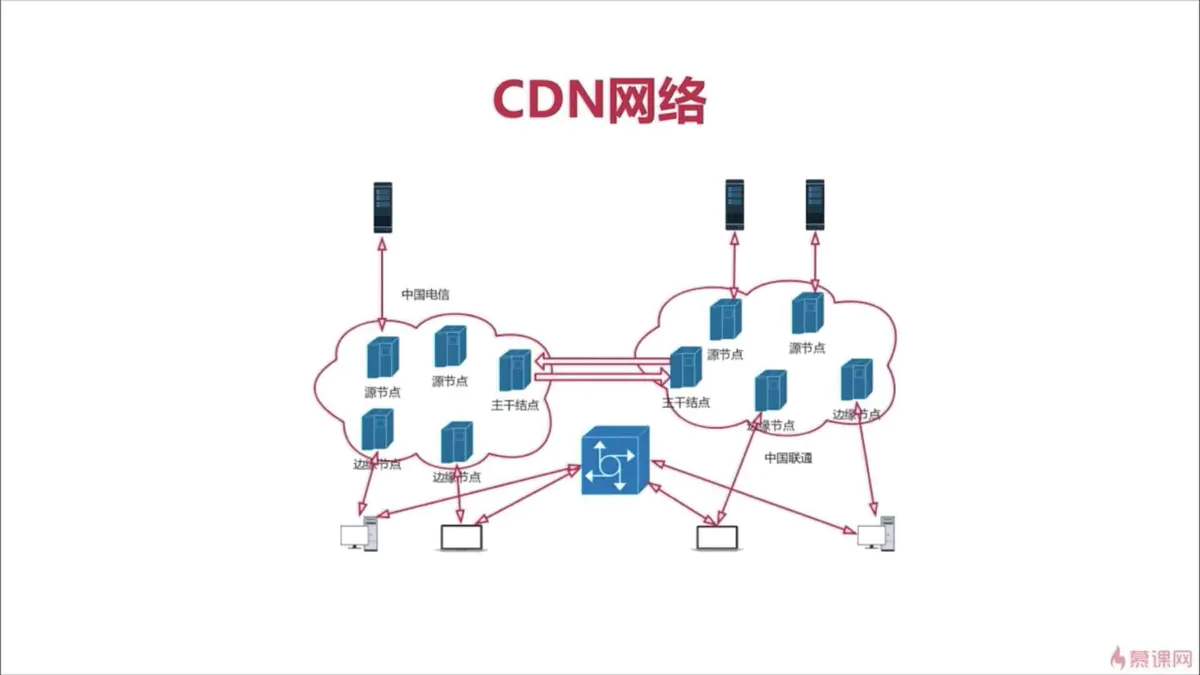

CDN构成：
①边缘结点：用户会先从边缘结点获取服务；
②二级结点（主干结点）：主要是用于缓存，减轻源站的压力。如果边缘结点没有服务，会先从主干结点上拉取缓存的数据到边缘结点，然后用户再从边缘结点获取数据；
③源站：（会有多个源节点）内容提供商会将内容放在源站上。如果边缘结点和主干结点都没有获取到服务，则会访问源站。
常用工具：①ffmpeg
②ffplay:也是基于ffmpeg
③flashplayer
音频三要素：①音调（音频）
②音量
③音色（根材质有关）
听觉范围：①<20HZ，次声波
②20HZ~20KHZ，可以听见的
③>20KHZ，超声波

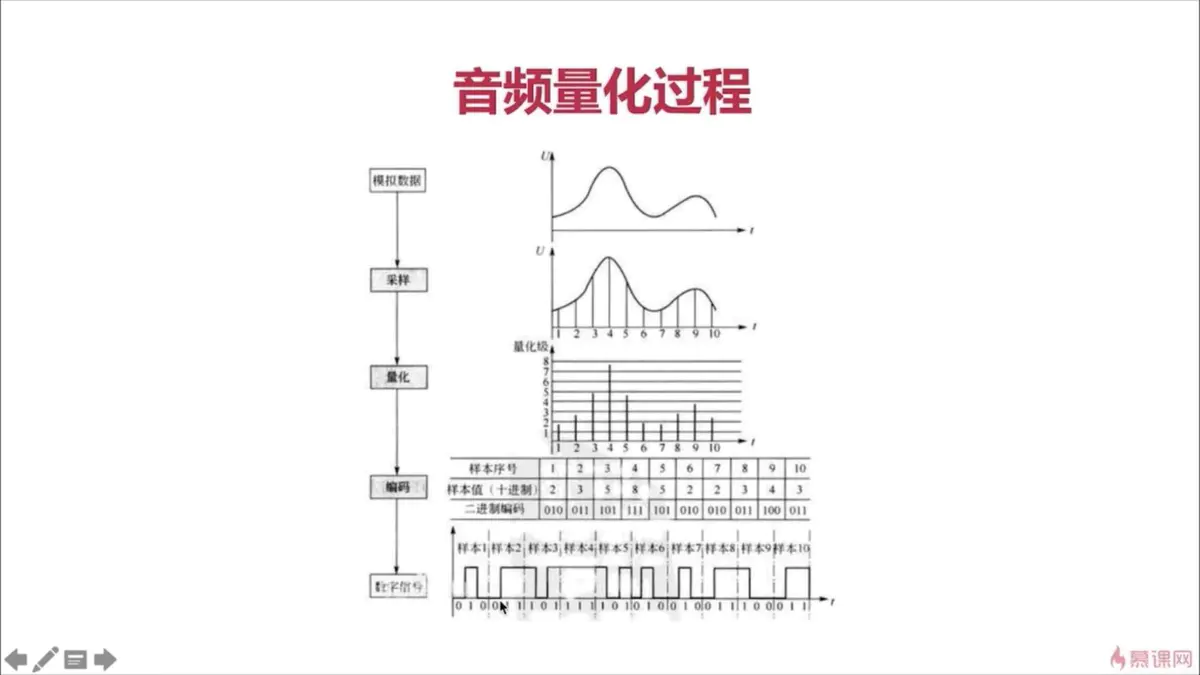

音频的量化与标准
①采样大小：也就是采样的纵坐标对应的值，表示一个采样用多少位存放。一般为16bit(2^16 = 65535)，也可以是8位，但是8位对应的是256，比较小，一般采用16位。
②采样率：一般由8k,16k,32k,44.1k(AAC用这个)，48k
可以把它理解为，要采集的总量，拿44.1k举例，比如说，现在要采集20HZ的，就要采集（44100/20=）2000次，而要采集20KHZ的，就要采集（44100/20000=）2次；
③声道：单声道、双声道、多声道（上下左右等都有一个喇叭）
码率：采样率 x 采样大小 x 声道数
比如：
采样率为：44.1k
采用大小为：16bit
双声道的PCM编码的WAV文件，它的码率为：
44.1k x 16 x 2=1411.2kb/s--->除以8--->176.4kB/s

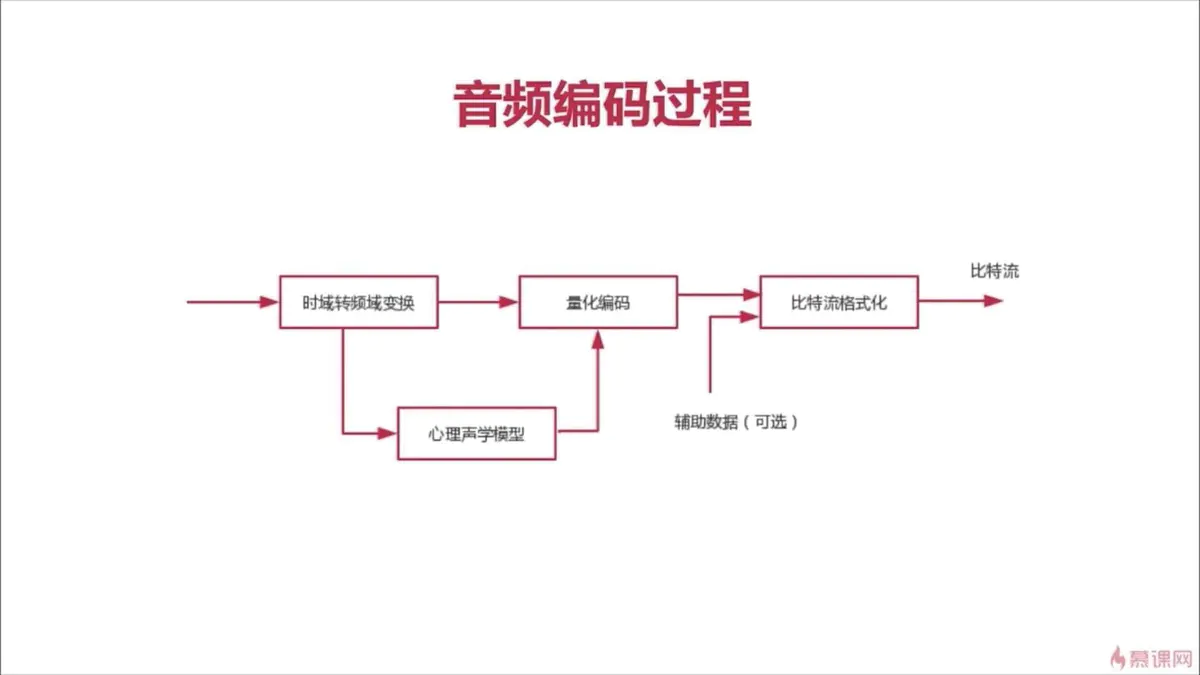

音频的压缩技术：
有损压缩(就是说还原回来的数据和原数据不一样)：消除冗余的数据
人耳听不到的声音：<20HZ或 >20kHZ的
被遮蔽掉的声音（受频域和时域的影响）
无损压缩：哈夫曼无损编码

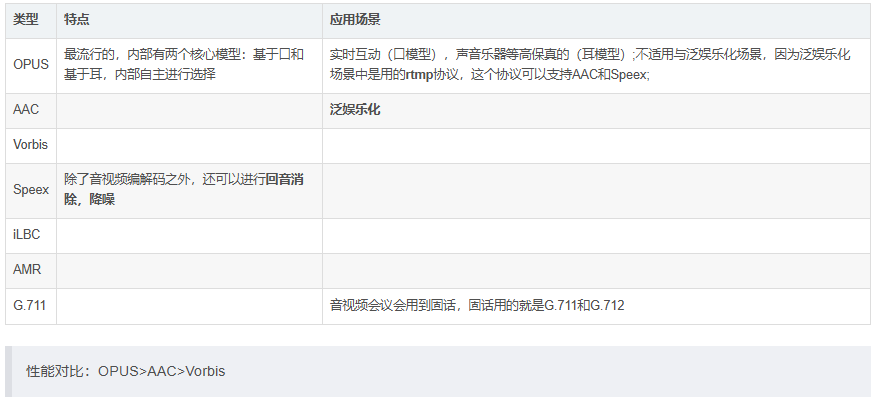

常见的音视频编解码器：

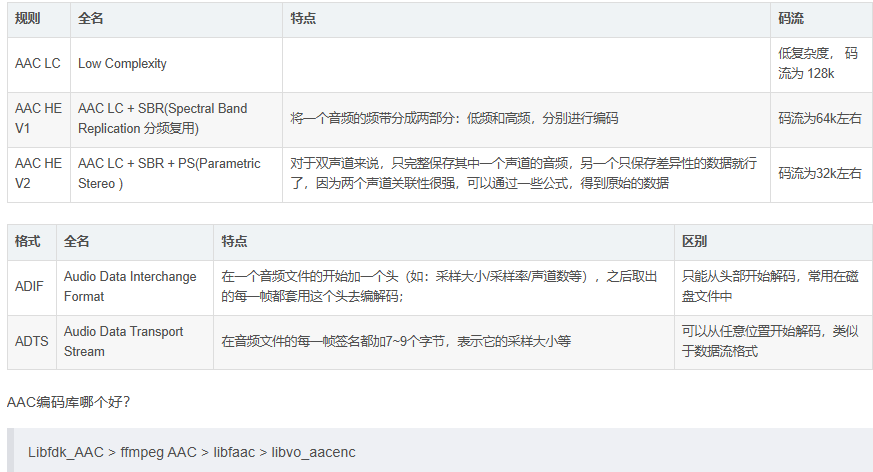

AAC(Advanced Audio Coding)：
为什么这么重要？
①应用范围广，在泛娱乐化中大部分都是用的这个；
②协议的支持：在泛娱乐化中要用的是rtmp协议，而AAC支持这个协议
③它的高保真可以保证音频的质量
目的：取代MP3
原因：MP3的规范是MPEG-2，这个规范在音频方面的处理是有损压缩，也就是说还原回来的数据和原数据不能一模一样，对音质有损耗；而AAC的损耗更小，且压缩率更高，他是基于MPEG-4规范的；
三、视频：
1.几种帧：
I帧：又叫关键帧，也就是一组帧中的第一帧；
P帧：向前参考帧，也就是说，他只参考它的前一帧，存的是和前一帧不同的地方，属于帧间压缩；
B帧：双向参考帧，它会参考它的前一帧和它的后一帧，存的是前后帧都没有的，不适合实时互动场景

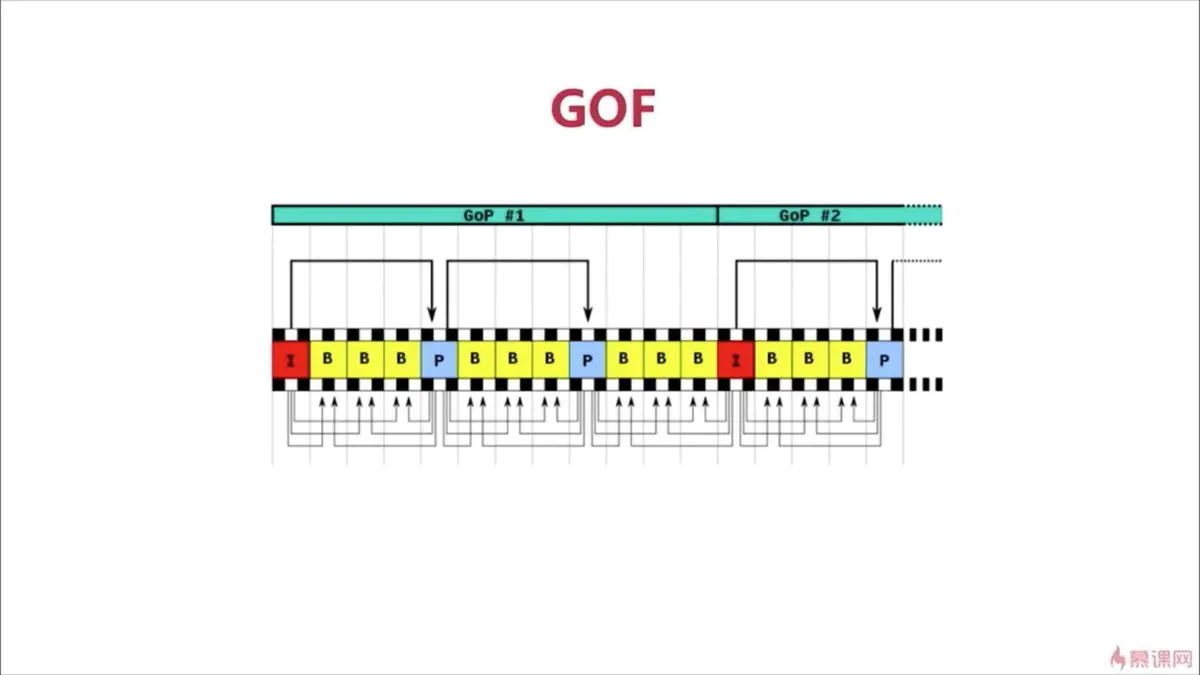

GOP：一组帧，在一组帧的前面会有SPS(Sequence Parameter Set，序列参数集)和PPS(Picture Parameter Set，图像参数集)
2.视频花屏和卡顿的原因
花屏主要是有帧的丢失：比如P帧或者是I帧丢失了；
卡顿主要是为因为为了解决避免花屏的情况，就把丢失的那一组帧全部扔掉，然后就会卡屏了；

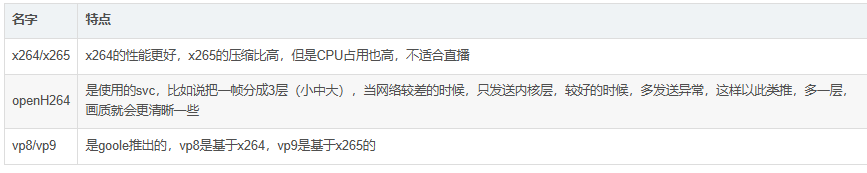

3.编码器分类：
H264编码原理：
压缩技术：
帧内预测压缩，解决空域数据冗余问题，比如一张图片上人眼无法直接感官到的颜色值等；
帧间预测压缩，解决时域上数据冗余的问题，比如在录制视频的时候，会有很大帧的图像是一样的；
整数离散余弦变换（DCH），将空间上的相关性变成频域上的无关的数据然后进行量化；
CABAC:上下文适应的无损压缩

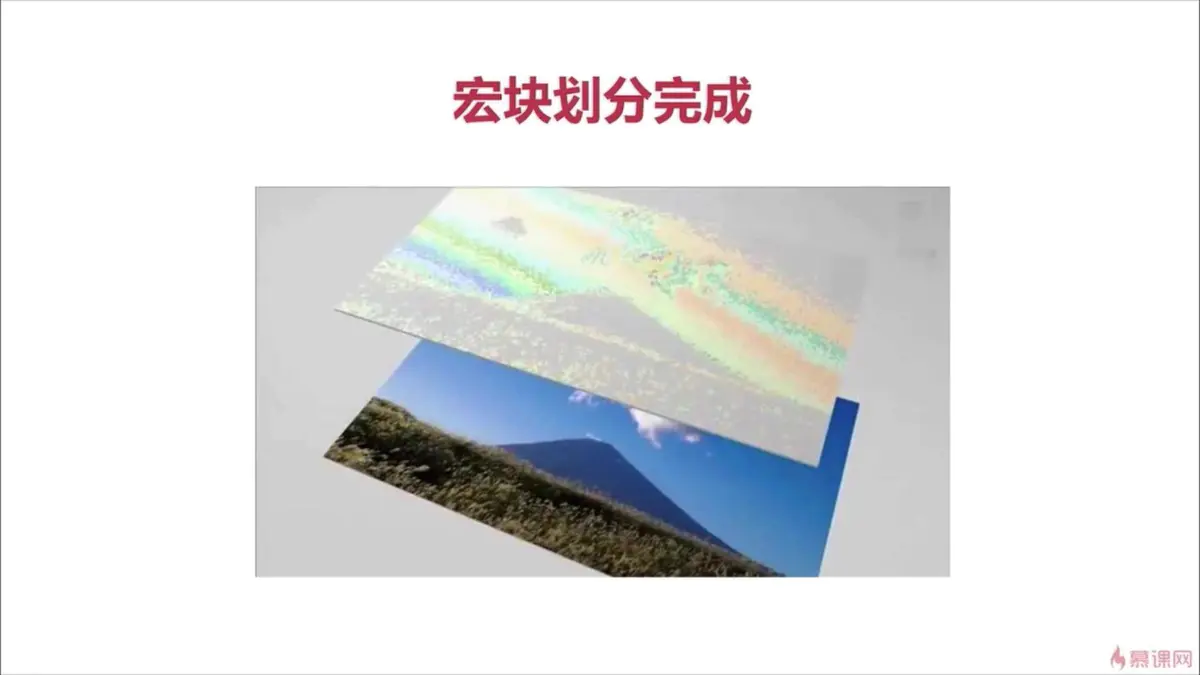

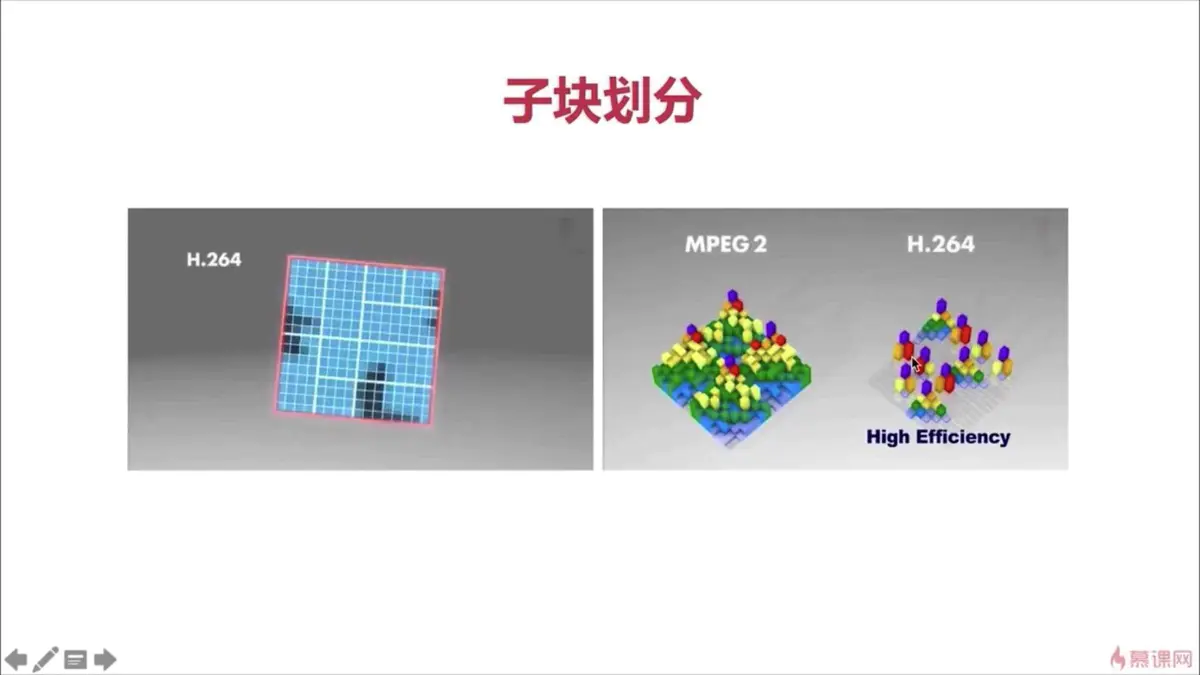

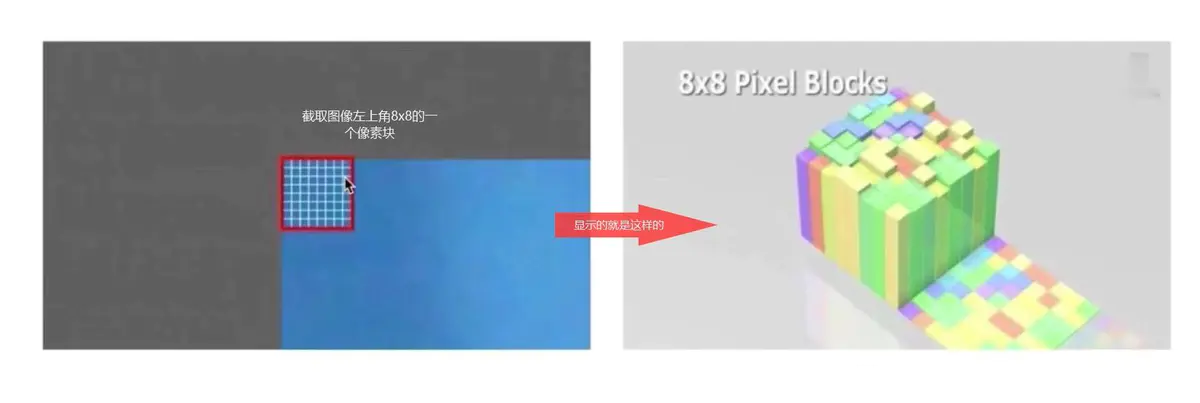

宏块划分
从上面的图中可以看出，整张图宏划分后就是这样的了；
-
分层：
- NAL层：网络抽象层
一个帧的拆包和组包都是在这里完成的；（为什么要拆包和组包呢？因为网络的最大传输单元是1500字节，而每一帧大于1500字节，所以得拆包）
- VCL层：视频编码层
- 码流：

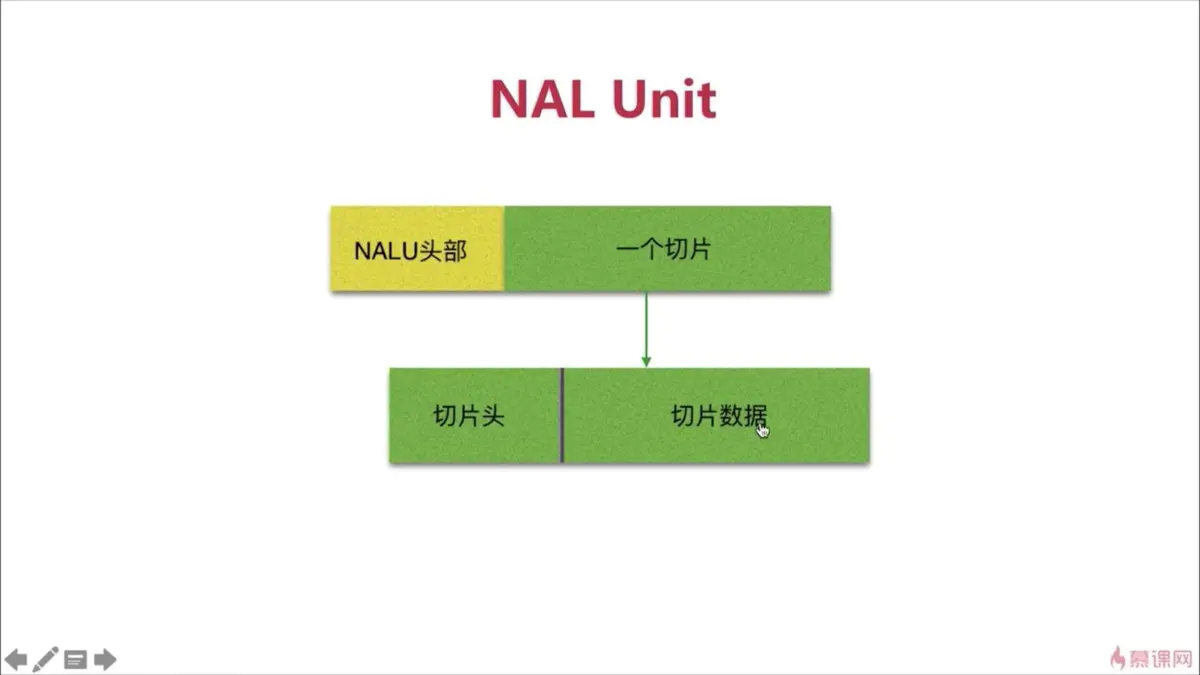

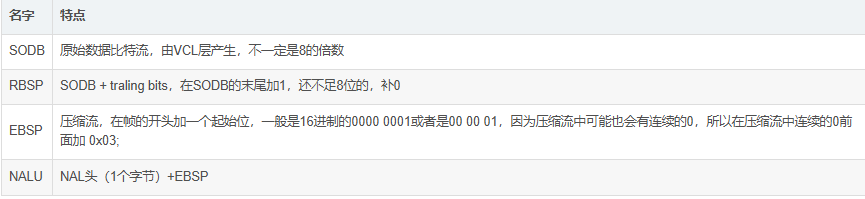

NAL单元

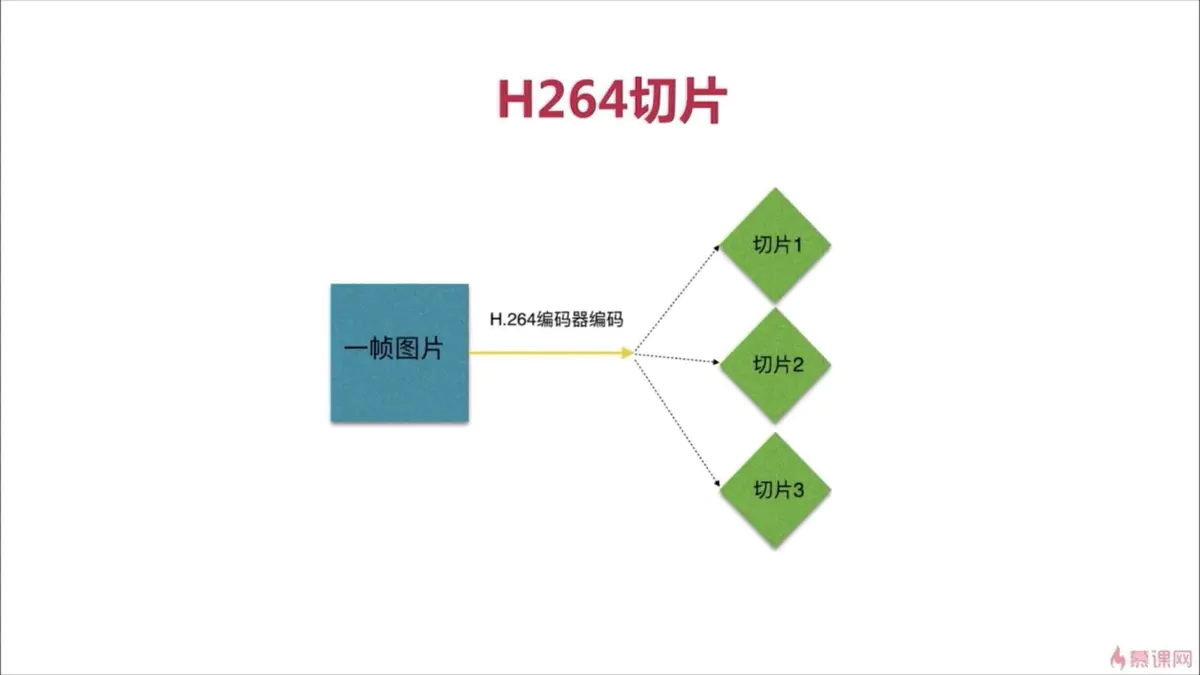

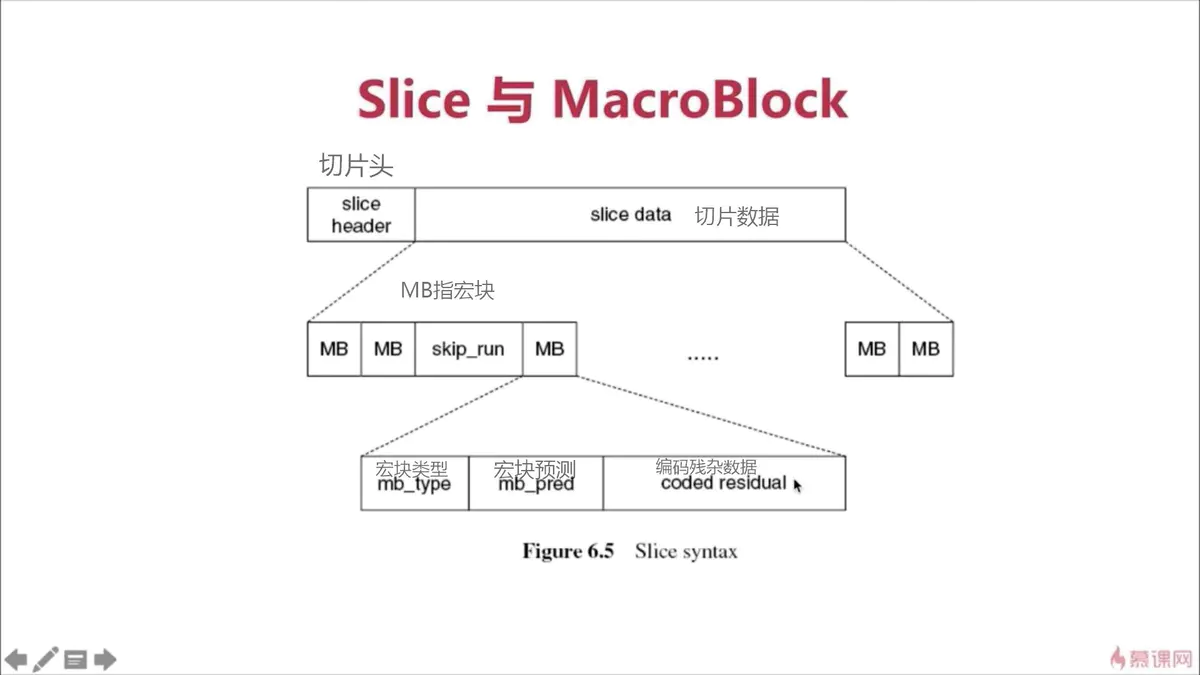

切片与宏的关系

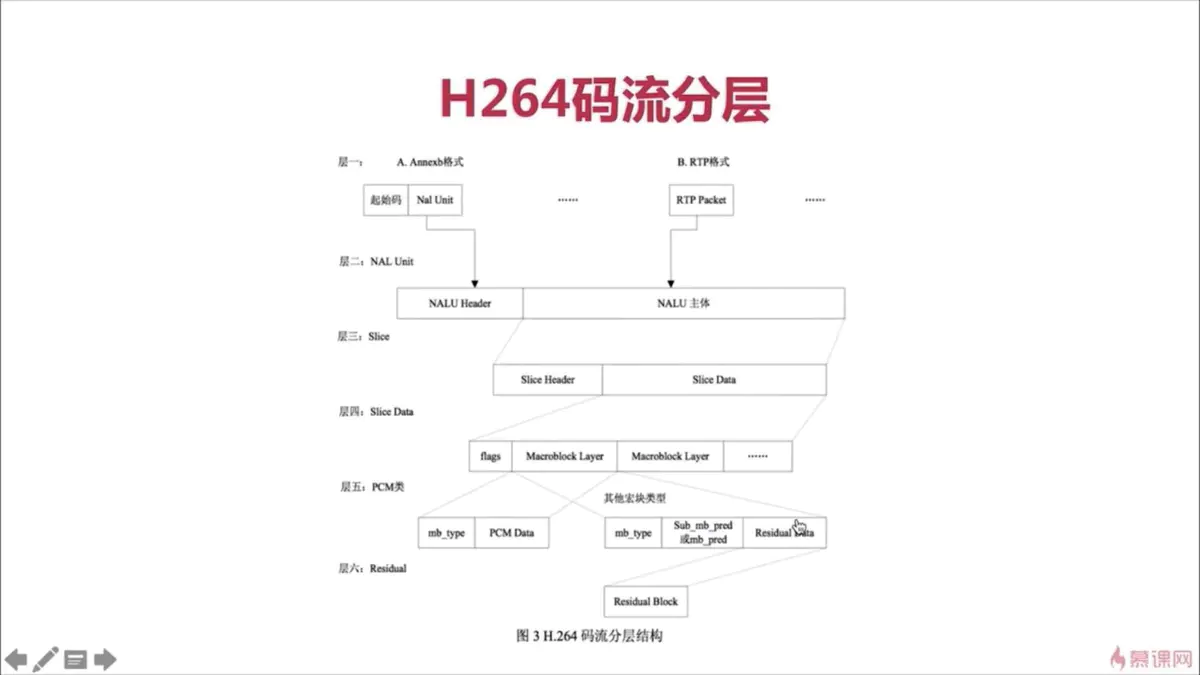

H264码流分层
