前言
在之前的文章👉 声源定位------TDOA多麦克声源定位全解析我们详细推导了二维平面下 TDOA 声源定位的数学原理。
本文将基于:
🎯 GCC-PHAT 计算时延
🎯 三组 TDOA 构建超定方程
🎯 最小二乘求解方向向量
🎯 向量归一化得到 DOA
完整实现一个 4 Mic 平面声源定位系统。
|版本声明:山河君,未经博主允许,禁止转载
一、整体设计
1.mic阵列设计
我们使用一个 2cm × 2cm 的正方形阵列:
bash
mic2 (0.02,0.02) mic3 (0.02,0.00)
mic0 (0,0) mic1 (0.00,0.02)
对应标注代码为:
cpp
const Mic init_mics[4] = {
{ 0.00f, 0.00f},
{ 0.02f, 0.00f},
{ 0.00f, 0.02f},
{ 0.02f, 0.02f}
};
其中固定 mic0 为参考麦克风。
2.整体算法流程设计
bash
PCM
↓
分离4通道
↓
3组 GCC-PHAT
↓
3个 τ
↓
最小二乘求 u
↓
归一化
↓
atan2
↓
cos/sin 平滑
↓
DOA角度
二、核心数学模型回顾
1.物理方程
声源方向单位向量:
u = [ u x , u y ] u = [ux, uy] u=[ux,uy]
每个麦克风满足:
r i ⋅ u = c τ i r_i · u = c \tau_i ri⋅u=cτi
其中:
- r i r_i ri:麦克风位置向量
- τ i \tau_i τi:相对于参考麦克风的时延
- c c c:声速
2.矩阵形式
定义矩阵:
A = [ x 1 , y 1 x 2 , y 2 x 3 , y 3 ] b = [ τ 1 c τ 2 c τ 3 c ] A=\left[ \begin{matrix} x_1,y_1 \\ x_2,y_2 \\ x_3,y_3 \\ \end{matrix} \right] \quad b=\left[ \begin{matrix} \tau_1 c \\ \tau_2 c \\ \tau_3 c \\ \end{matrix} \right] A= x1,y1x2,y2x3,y3 b= τ1cτ2cτ3c
因为是 3 条方程、2 个未知量,是超定方程,所以使用最小二乘:
u = ( A T A ) − 1 A T b u=(A^TA)^{-1}A^Tb u=(ATA)−1ATb
三、代码核心解析
1.主流程
cpp
float DoaEstimator4Mic::process(void* pcm)
流程如下:
- 分离 4 通道
- 计算 3 组时延
- 解方向向量
- 平滑滤波
- 输出角度
2.GCC-PHAT 实现
对于GCC-PHAT的原理在:语音数字信号处理------GCC-PHAT计算回声时延。这里对于原理不做赘述,对于实现细节进行备注,核心函数在:
cpp
float DoaEstimator4Mic::estimateDelay(...)
① 加窗
使用 Hann 窗减少频谱泄露。
cpp
m_window[n] = 0.5f * (1 - cos(...))
② FFT
cpp
fftwf_execute(m_planX);
fftwf_execute(m_planY);
③ 计算互功率谱
cpp
cross_real = X_real * Y_real + X_imag * Y_imag;
cross_imag = X_imag * Y_real - X_real * Y_imag;
④ PHAT 加权
只保留相位信息
cpp
m_pR[i][0] = cross_real / mag;
m_pR[i][1] = cross_imag / mag;
⑤ 频带限制
只保留语音频段,提升鲁棒性
cpp
if (freq < 300 || freq > 4000)
⑥ IFFT
cpp
fftwf_execute(m_planR);
⑦ 找峰值
这里需要关注负延迟
cpp
if (max_idx > FRAME_SAMPLE / 2)
max_idx -= FRAME_SAMPLE;
最终得到时延:
cpp
τ = index / Fs
3.方向求解
核心函数:
cpp
float DoaEstimator4Mic::solveAngle(const std::vector<float>& tau)
1️⃣ 构造矩阵
cpp
A[i][0] = m_mic[i+1].x;
A[i][1] = m_mic[i+1].y;
b[i] = SOUND_SPEED * tau[i];
2️⃣ 手写 2×2 逆矩阵
这里为了方便理解,所以没有使用依赖库,而是手写方式进行计算
cpp
float det = ATA[0][0]*ATA[1][1] - ATA[0][1]*ATA[1][0];
3️⃣ 归一化
得到单位方向向量
cpp
norm = sqrt(ux² + uy²)
4️⃣ 角度
最终计算角度
cpp
theta = atan2(uy, ux)
四、策略解释
1.平滑滤波
cpp
m_fCos = (1 - ALPHA) * m_fCos + ALPHA * cos_new;
m_fSin = (1 - ALPHA) * m_fSin + ALPHA * sin_new;
这里值得注意的是没有直接滤波角度,原因是由于角度在 ± 180 ∘ \pm 180^{\circ} ±180∘存在跳变,例如: 179° → -179°,如果直接滤波会产生错误跳变。所以采用 cos / sin \cos /\sin cos/sin滤波可以避免角度不连续问题。
2.最大时延
cpp
m_fTauMax = sqrt(0.02*0.02 * 2) / SOUND_SPEED;
这是由于最大距离是在于对角线
d = 0.02 2 + 0.02 2 d=\sqrt{0.02^2+0.02^2} d=0.022+0.022
最大时延:
τ m a x = d / c \tau_{max}=d/c τmax=d/c
这里还可以针对每一个mic距离进行分别计算。而超过该范围说明:
- 噪声
- 错误峰值
- 混响干扰
五、代码实现
1.工程实现效果

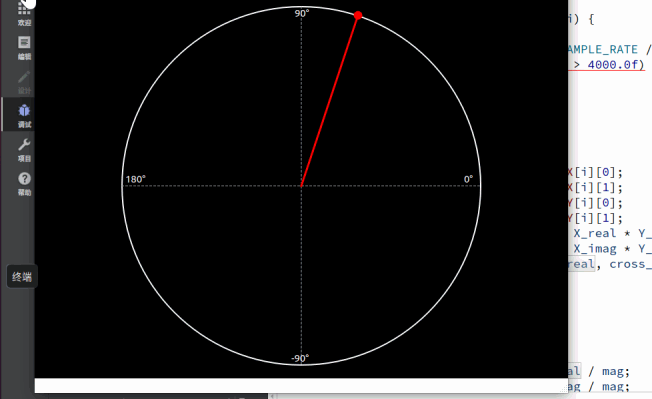

我这边使用QT进行图像化显示,整体工程和测试文件数据已经打包,有需要的同学可以下载地址,这里是演示效果:

1.GCC-PHAT
cpp
float DoaEstimator4Mic::estimateDelay(float *x1,float * x2)
{
for (int i = 0; i < FRAME_SAMPLE; ++i)
{
m_pDateX[i] = x1[i] * m_window[i];
m_pDataY[i] = x2[i] * m_window[i];
}
fftwf_execute(m_planX);
fftwf_execute(m_planY);
for (int i = 0; i < N_FFT; ++i) {
float freq = (float)i * SAMPLE_RATE / FRAME_SAMPLE;
if (freq < 300.0f || freq > 4000.0f)
{
m_pR[i][0] = 0;
m_pR[i][1] = 0;
continue;
}
const double X_real = m_pX[i][0];
const double X_imag = m_pX[i][1];
const double Y_real = m_pY[i][0];
const double Y_imag = m_pY[i][1];
const double cross_real = X_real * Y_real + X_imag * Y_imag;
const double cross_imag = X_imag * Y_real - X_real * Y_imag;
float mag = hypotf(cross_real, cross_imag);
if (mag < 1e-9f) {
m_pR[i][0] = 0;
m_pR[i][1] = 0;
}
else
{
m_pR[i][0] = cross_real / mag;
m_pR[i][1] = cross_imag / mag;
}
}
fftwf_execute(m_planR);
int max_idx = 0;
double max_val = fabs(m_pDataR[0]) / FRAME_SAMPLE;
for (int i = 1; i < FRAME_SAMPLE; ++i) {
double val = fabs(m_pDataR[i]) / FRAME_SAMPLE;
if (val > max_val) {
max_val = val;
max_idx = i;
}
}
if (max_idx > FRAME_SAMPLE / 2)
max_idx -= FRAME_SAMPLE;
return float(max_idx) / SAMPLE_RATE;
}
2.角度计算
cpp
float DoaEstimator4Mic::solveAngle(const std::vector<float>& tau)
{
float A[3][2];
float b[3];
for(int i=0;i<3;i++)
{
A[i][0] = m_mic[i+1].x;
A[i][1] = m_mic[i+1].y;
b[i] = SOUND_SPEED * tau[i];
}
// 计算 A^T A
float ATA[2][2] = {0};
for(int i=0;i<3;i++)
{
ATA[0][0] += A[i][0]*A[i][0];
ATA[0][1] += A[i][0]*A[i][1];
ATA[1][0] += A[i][1]*A[i][0];
ATA[1][1] += A[i][1]*A[i][1];
}
// 计算 A^T b
float ATb[2] = {0};
for(int i=0;i<3;i++)
{
ATb[0] += A[i][0]*b[i];
ATb[1] += A[i][1]*b[i];
}
// 2x2 逆
float det = ATA[0][0]*ATA[1][1] - ATA[0][1]*ATA[1][0];
if(fabs(det) < 1e-10f)
return m_fTheta;
float inv[2][2];
inv[0][0] = ATA[1][1] / det;
inv[0][1] = -ATA[0][1] / det;
inv[1][0] = -ATA[1][0] / det;
inv[1][1] = ATA[0][0] / det;
float ux = inv[0][0]*ATb[0] + inv[0][1]*ATb[1];
float uy = inv[1][0]*ATb[0] + inv[1][1]*ATb[1];
float norm = sqrtf(ux*ux + uy*uy);
if (norm < 1e-6f)
return m_fTheta;
ux /= norm;
uy /= norm;
m_fTheta = atan2f(uy, ux); // rad
return m_fTheta;
}
3.平滑滤波
cpp
float cos_new = cosf(theta);
float sin_new = sinf(theta);
m_fCos = (1 - ALPHA) * m_fCos + ALPHA * cos_new;
m_fSin = (1 - ALPHA) * m_fSin + ALPHA * sin_new;
return atan2f(m_fSin, m_fCos) * 180.0f / M_PI;
总结
这套 4Mic DOA 实现本质是:
- GCC-PHAT 提供高精度 TDOA
- 最小二乘法将 TDOA 转换为方向向量
- 归一化得到角度
核心公式只有一句: u = ( A T A ) − 1 A T b u=(A^TA)^{-1}A^Tb u=(ATA)−1ATb
而对于后续的优化方向:
- 亚采样插值:对峰值做二次插值提升精度。
- 使用加权最小二乘:基于不同的mic对不同 τ \tau τ设置权重。
- 使用 SVD 替代手写逆矩阵:增强数值稳定性。
- 增加多帧统计:避免瞬时误判。
