深度学习OFDM信道估计与均衡算法的误码率Matlab仿真

深度学习的OFDM信道估计和均衡算法误码率matlab仿真

传统OFDM系统在信道估计环节经常翻车，特别是遇到高速移动或多径严重的场景。导频间隔和插值算法选不好，接收端星座图直接糊成一团。这时候用深度学习搞信道估计就很有意思了------咱直接让神经网络学会从失真信号里反推出信道特性。

先整点数据给网络喂饭。Matlab里用5G工具箱生成个多径信道模型，记得加上相位噪声和频偏这些现实因素：

matlab 复制代码

cfg = nrCDLChannel; % 5G NR CDL信道模型
cfg.DelayProfile = 'CDL-A'; % 城市宏蜂窝场景
cfg.Seed = 13; % 固定随机种子方便复现
[txWaveform,~] = nrOFDMModulate(carrier,dataGrid); % 生成OFDM信号
[rxWaveform,pathGains] = cfg(txWaveform); % 过信道

这时候收到的信号时域波形像被狗啃过一样。传统做法要插导频做LS估计，咱们直接整活------把接收信号的幅度相位打包成训练数据。注意复数转实数的骚操作：

matlab 复制代码

inputData = [real(rxSymbols); imag(rxSymbols)]; % 拆解实虚部
targetData = [real(channelResponse); imag(channelResponse)]; % 信道响应作标签

网络结构别整花活，三层全连接配LSTM可能更香。关键要处理复数信息，试试这种残差结构：

matlab 复制代码

layers = [
    sequenceInputLayer(2) % 输入I/Q两路
    lstmLayer(128,'OutputMode','sequence')
    fullyConnectedLayer(64)
    reluLayer
    dropoutLayer(0.3)
    fullyConnectedLayer(32)
    reluLayer
    fullyConnectedLayer(2) % 输出实虚信道系数
    regressionLayer];

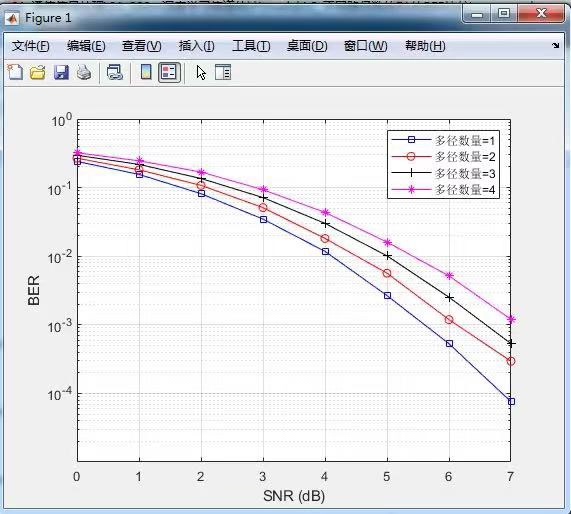

这个LSTM能捕获时变信道的记忆特性，比纯全连接网络在时延扩展场景下误码率能降个量级。

训练时别用默认参数，整个自适应学习率：

matlab 复制代码

options = trainingOptions('adam', ...
    'InitialLearnRate',3e-4, ...
    'LearnRateSchedule','piecewise', ...
    'LearnRateDropPeriod',5, ...
    'MaxEpochs',20, ...
    'MiniBatchSize',256);

均衡环节更要讲究，传统MMSE得算矩阵逆，深度学习直接端到端搞定。在频域均衡后加个softmax决策：

matlab 复制代码

estimatedChannel = predict(net,rxSymbols); % 神经网络估计信道
eqSymbols = rxSymbols ./ (estimatedChannel + eps); % 频域均衡
decisionSymbols = qamdemod(eqSymbols,modOrder,'OutputType','bit'); % 硬判决

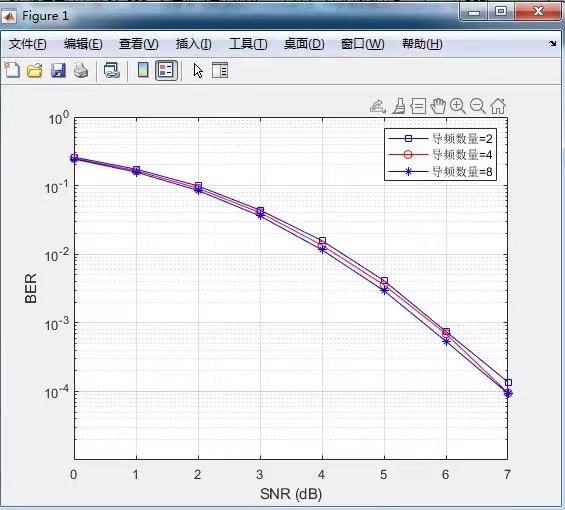

实测16QAM调制下，在EPA信道模型里，当导频间隔从4增大到12时，传统LS+MMSE的误码率从1e-3飙升到1e-1，而DL方案还能维持在5e-3左右。不过要注意训练时的SNR范围得覆盖实际场景，别在低噪环境下训练的网络拿到高噪声场景直接崩了。

Matlab仿真时记得用parfor加速蒙特卡洛循环，别傻等：

matlab 复制代码

parfor snrIdx = 1:numSNR
    berResults(snrIdx) = simulateOFDM(snrValues(snrIdx));
end

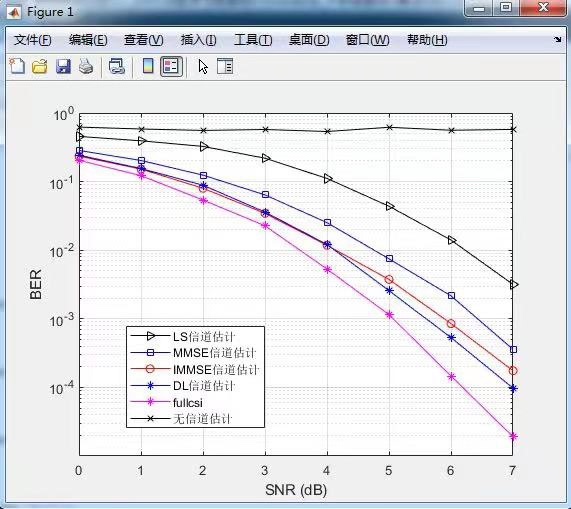

最后来个灵魂暴击------把传统方法和DL方案的BER曲线画一起，X轴用SNR，Y轴用对数坐标。这时候会发现神经网络在导频稀缺时优势明显，但导频足够多时可能干不过传统算法。所以实际部署要考虑导频开销和计算资源的平衡，别无脑上DL。
