安卓基础之《（7）—中级控件（1）图形定制》

==========图形定制==========

一、图形Drawable

1、Drawable类型表达了各种各样的图形，包括图片、色块、画板、背景等

2、包含图片在内的图形文件放在res目录的各个drawable目录下，其中drawable目录一般保存描述性的XML文件，而图片文件一般放在具体分辨率的drawable目录下

/res/drawable下有图片和XML文件，XML文件也是图片，它是矢量图

例如：

（1）drawable-ldpi：里面存放低分辨率的图片（如240x320），现在没有这样的智能手机了

（2）drawable-mdpi：里面存放中分辨率的图片（如320x480），这样的智能手机已经很少了

（3）drawable-hdpi：里面存放高分辨率的图片（如480x800），一般对应4英寸~4.5英寸的手机

（4）drawable-xhdpi：里面存放加高分辨率的图片（如720x1280），一般对应5英寸~5.5英寸的手机

（5）drawable-xxhdpi：里面存放超高分辨率的图片（如1080x1920），一般对应6英寸~6.5英寸的手机

（6）drawable-xxxhdpi：里面存放超超高分辨率的图片（如1440x2560），一般对应7英寸以上的平板电脑

3、android自动适配

基本上，分辨率每加大一级，宽度和高度就要增加二分之一或三分之一像素。如果各目录存在同名图片，android就会根据手机的分辨率分别适配对应文件夹里的图片

在XML布局文件中引用图形文件可使用"@drawable/不含扩展名的文件名称"这种形式，各视图的background属性、ImageView和ImageButton的src属性、TextView和Button四个方向的drawable***系列属性都可以引用图形文件

二、形状图形

1、Shape图形又称为形状图形，它用来描述常见的几何图形，包括矩形、圆角矩形、圆形、椭圆等等

2、形状图形的定义文件是以shape标签为根节点的XML描述文件，它支持四种类型的形状

（1）rectangle：矩形。默认值

（2）oval：椭圆。此时corners节点会失效

（3）line：直线。此时必须设置stroke节点，不然会报错

（4）ring：圆形

3、shape根节点下定义了6个节点

（1）size（尺寸）

常用属性：

height：像素类型，图形高度

width：像素类型，图形宽度

（2）stroke（描边）

常用属性：

color：颜色类型，描边的颜色

dashGap：像素类型，每段虚线之间的间隔

dashWidth：像素类型，每段虚线的宽度。若dashGap和dashWidth有一个值为0，则描边为实线

width：像素类型，描边的厚度

（3）corners（圆角）

常用属性：

bottomLeftRadius：像素类型，左下圆角的半径

bottomRightRadius：像素类型，右下圆角的半径

topLeftRadius：像素类型，左上圆角的半径

topRightRadius：像素类型，右上圆角的半径

radius：像素类型，4个圆角的半径（若有上面4个圆角半径的定义，则不需要radius定义）

（4）solid（填充）

常用属性：

color：颜色类型，内部填充的颜色

（5）padding（间隔）

常用属性：

top：像素类型，与上方的间隔

bottom：像素类型，与下方的间隔

left：像素类型，与左边的间隔

right：像素类型，与右边的间隔

（6）gradient（渐变）

常用属性：

angle：整型，渐变的起始角度。为0时表示时钟的9点位置，值增大表示往逆时针方向旋转。例如，值为90表示6点位置，值为180表示3点位置，值为270表示0点/12点位置

type：字符串类型，渐变类型

|--------|---------------------------|
| 渐变类型 | 说明 |
| linear | 线性渐变，默认值 |
| radial | 放射渐变，起始颜色就是圆心颜色 |
| sweep | 滚动渐变，即一个线段以某个端点为圆心做360度旋转 |

centerX：浮点型，圆心的X坐标。当android:type="linear"时不可用

centerY：浮点型，圆心的Y坐标。当android:type="linear"时不可用

gradientRadius：整型，渐变的半径。当android:type="radial"时需要设置该属性

centerColor：颜色类型，渐变的中间颜色

startColor：颜色类型，渐变的起始颜色

endColor：颜色类型，渐变的终止颜色

useLevel：布尔类型，设置为true为无渐变色、false为有渐变色

4、创建drawable

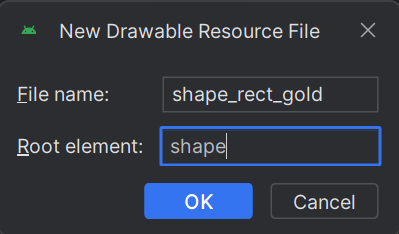

/res/drawable目录，右键 --> New --> Drawable Resource File

shape_rect_gold.xml

XML 复制代码

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android">

    <!-- 指定形状内部的填充颜色 -->
    <solid android:color="#ffdd66"/>
    <!-- 指定了形状轮廓的粗细与颜色 -->
    <stroke
        android:width="1dp"
        android:color="#aaaaaa"/>
    <!-- 指定了形状四个圆角的半径 -->
    <corners android:radius="10dp"/>

</shape>

shape_oval_rose.xml

XML 复制代码

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">

    <!-- 指定了形状内部的填充颜色 -->
    <solid android:color="#ff66aa"/>
    <!-- 指定了形状轮廓的粗细与颜色 -->
    <stroke
        android:width="1dp"
        android:color="#aaaaaa"/>

</shape>
