对于任何支持网状网络拓扑的无线通信协议而言，互操作性都是一项关键要求。在今年的蓝牙世界大会上，我有机会通过一个实操环节分享了蓝牙 ® 网状网络的相关内容 ------ 包括配网与互操作性。环节结束时，参与者学会了如何使用来自 3 家不同厂商的 3 种蓝牙网状网络配网器，为 3 套不同的开发套件完成配网。随后，与会者还了解到如何利用蓝牙网状网络的发布 - 订阅机制，控制这 3 套设备上的板载 LED 灯（点亮或熄灭）。本文将介绍如何搭建一个类似 2018 年蓝牙世界大会上展示的蓝牙网状网络演示系统。
配网器
配网器在蓝牙 ® 网状网络中扮演着关键角色，其职责包括：
- 创建网状网络
- 将新设备（未配网设备）配网接入网络
- 共享被称为 "配网数据" 的网络凭证（详见《蓝牙网状网络规范 v1.0》第 5.4.2.5 节）
- 配置模型参数
- 管理网络
2018 年蓝牙世界大会的演示使用了 3 种配网器：
- 运行在树莓派 3（RPi3）上的 BlueZ v5.50（可参考本指南将其配置为配网器）；
- 适用于 iOS 设备的 nRF Mesh；
- 适用于安卓设备的 nRF Mesh。
参数
在树莓派 3、安卓或 iOS 设备等目标平台上安装配网器应用后，需对其进行配置，以确保这些配网器配网的节点能无缝协同工作，并具备良好的互操作性。
每个配网器需要正确配置 5 个关键参数：
- 网络密钥（NetKey）
- 应用密钥（AppKey）
- 密钥索引（Key Index）
- IV 索引（IV Index）
- 单播地址（Unicast address）
对于前 4 个参数，需确保不同配网器的参数值一致。
对于单播地址，不同配网器为新（未配网）设备分配的基础单播地址需保持不同，以避免网络中出现单播地址重复的情况。在我的演示中：
- BlueZ 的基础单播地址为 0x0100，后续为新设备分配的单播地址依次是 0x0101、0x0102 等；
- nRF Mesh 安卓应用的基础单播地址为 0x0300，后续为新设备分配的单播地址依次是 0x0301、0x0302 等；
- nRF Mesh iOS 应用的基础单播地址为 0x0500，后续为新设备分配的单播地址依次是 0x0501、0x0502 等。
因此：
- BlueZ 可分配的单播地址范围为 0x0100~0x02FF，共 256 个可用地址；
- nRF Mesh 安卓应用可分配的单播地址范围为 0x0300~0x04FF，共 256 个可用地址；
- nRF Mesh iOS 应用可分配的单播地址范围为 0x0500~0x7FFF（单播地址的有效范围是 0x0001~0x7FFF），共 31488 个可用地址。
更多细节请参考《蓝牙网状规范 v1.0》第 3.4.2 节和第 3.4.3 节。
应用设置

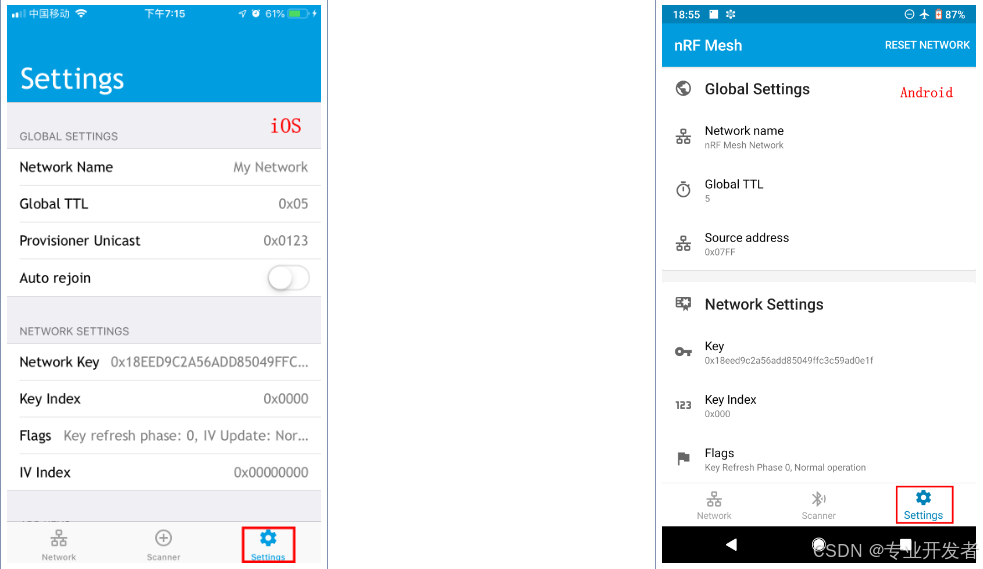

对于 iOS 和安卓平台的 nRF Mesh 应用，配置过程较为简单（这些应用带有用户界面）。点击底部的 "设置" 按钮即可，截图如下：
对于 BlueZ，请参考分步指南《如何在树莓派 3 上部署 BlueZ v5.50 并使用（第二部分）》，了解如何在 BlueZ 上配置网络密钥、应用密钥、密钥索引、IV 索引和基础单播地址。
该分步指南还会介绍如何在树莓派 3（RPi3）上通过 meshctl 工具搭建新的（未配网）设备并完成配网。
只要上述参数（网络密钥、应用密钥、密钥索引、IV 索引、单播地址）可配置，无论配网器运行在智能手机还是嵌入式开发套件上，都能用于本演示中的新设备配网，以验证互操作性。
模型配置
完成配网器的配置后，准备新的（未配网）设备 ------ 它们将由上文提到的配网器完成配网。任何支持 "通用开关服务端" 和 / 或 "通用开关客户端" 模型的蓝牙网状网络开发套件，都可用于本演示。
在蓝牙 ® 世界大会的演示中，使用了 3 家不同厂商的开发套件：Nordic Semiconductor、Cypress 和 Silicon Labs。这些套件已支持 "通用开关服务端" 和 / 或 "通用开关客户端" 模型 ------ 无需编码，只需烧录示例固件即可。
你可以使用任意配网器为套件配网，使其成为网络中的一个节点。配网完成后，请确保：
- 若节点包含 "通用开关服务端"：
- 将其 "通用开关服务端" 与你配置的应用密钥绑定；
- 让该 "通用开关服务端" 订阅某个组地址（有效范围为 0xC000~0xEFFF，我使用的是 0xC000）。
- 若节点包含 "通用开关客户端"：
- 将其 "通用开关客户端" 与你配置的应用密钥绑定；
- 让该 "通用开关客户端" 向某个组地址（有效范围为 0xC000~0xEFFF，我使用的是 0xC000）发布消息。
完成上述模型配置后，即可使用 "通用开关客户端" 控制 "通用开关服务端" 的状态（开启或关闭），直观地实现 LED 灯的亮灭控制。
补充说明
在蓝牙世界大会之后，我有机会使用 STMicroelectronics 的套件。按照上述指南操作后，我成功将其加入了本演示。未来，我希望能在演示中使用更多种类的产品。
了解更多开发者资源，学习蓝牙网状网络的开发知识。
