今天，正运动小助手给大家分享一下强实时运动控制内核MotionRT750下PC上位机的EtherCAT总线初始化。
**PC上位机EtherCAT总线的初始化方式主要分为两种：**纯上位机初始化和下载BASIC脚本初始化。本文将详细讲解如何通过纯上位机的方法来实现PC上位机EtherCAT总线初始化。

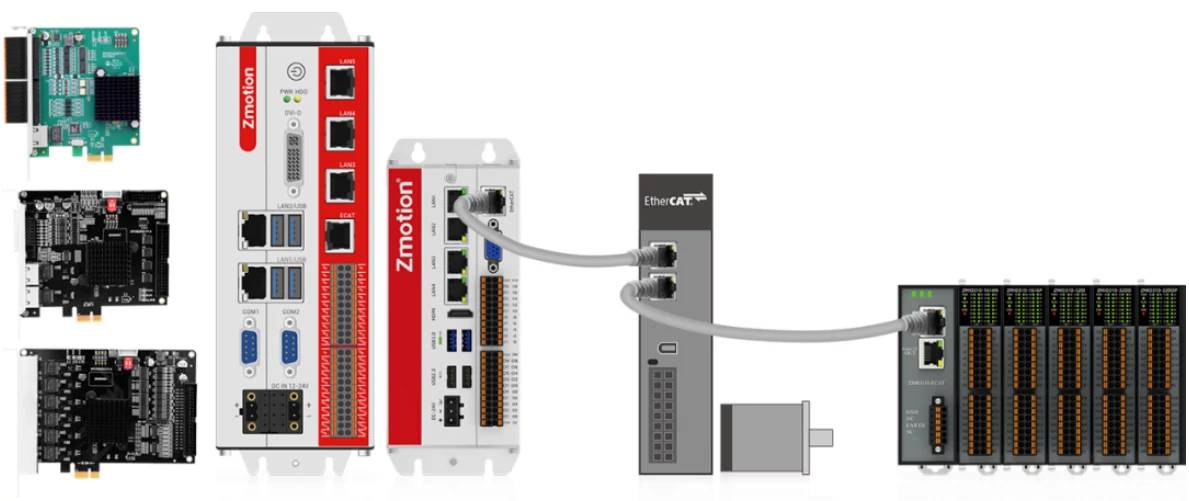

全国产强实时运动控制内核MotionRT750
MotionRT750是正运动技术首家自主自研的x86架构Windows系统或Linux系统下独占确定CPU的强实时运动控制内核。
该方案采用独占确定CPU内核技术实现超强性能的强实时运动控制。它将核心的运动控制、机器人算法、数控（CNC）及机器视觉等强实时的任务，集中运行在1-2个专用CPU核上。与此同时，其余CPU核则专注于处理Windows/Linux相关的非实时任务。
此外集成MotionRT750 Runtime实时层与操作系统非实时层，并利用高速共享内存进行数据交互，显著提升了运动控制与上层应用间的通信效率及函数执行速度，最终实现更稳定、更高效的智能装备控制，确保了运动控制任务的绝对实时性与系统稳定性，特别适用于半导体、电子装备等高速高精的应用场合。
MotionRT750应用优势：
1.跨平台兼容性：支持Windows/Linux系统，适配不同等级CPU。
2.开发灵活性：提供多语言编程接口，便于二次开发与功能定制。
3.实时性提升：通过CPU内核独占机制与高效LOCAL接口，实现2-3us指令交互周期，较传统PCI/PCIe方案提速近20倍。
4.扩展能力强化：多卡多EtherCAT通道架构支持254轴运动控制及500usEtherCAT周期。
5.系统稳定性：32轴125us EtherCAT冗余架构消除单点故障风险，保障连续生产。
6.安全可靠性：不惧Windows系统崩溃影响，蓝屏时仍可维持急停与安全停机功能有效，确保产线安全运行。
7.功能扩展性：实时内核支持C语言程序开发，方便功能拓展与实时代码提升效率。
0 1 C#语言进行PC上位机的EtherCAT总线初始化项目开发

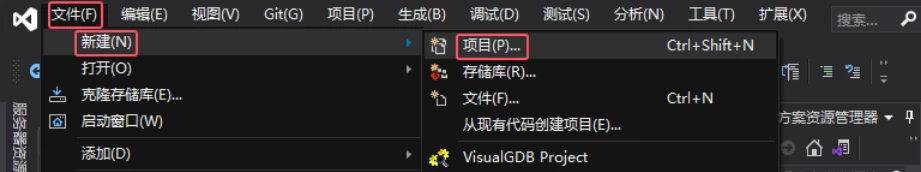

1.在VS2019菜单"文件"→"新建"→"项目"，启动创建项目向导。
2.选择开发语言为"C#"和Windows窗体应用程序，点击下一步。

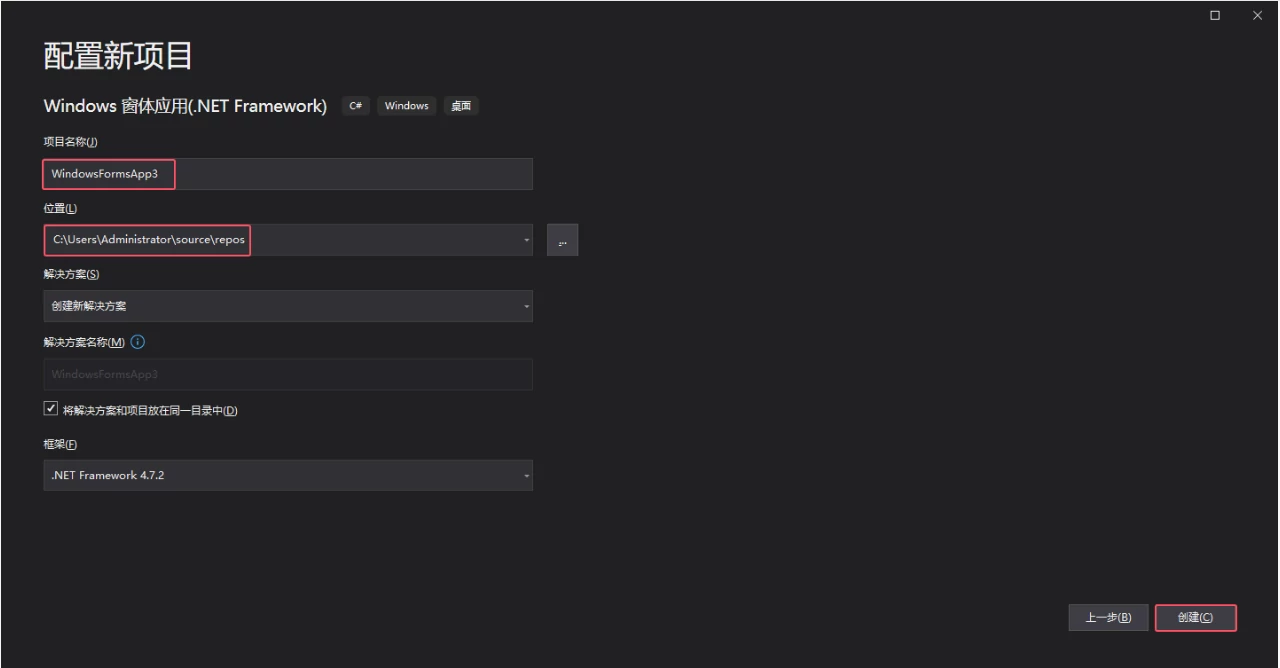

3.配置好项目名称和位置，以及相应框架，点击创建。
4.找到厂家提供的光盘资料里面的C#函数库，路径如下（64位库为例）。

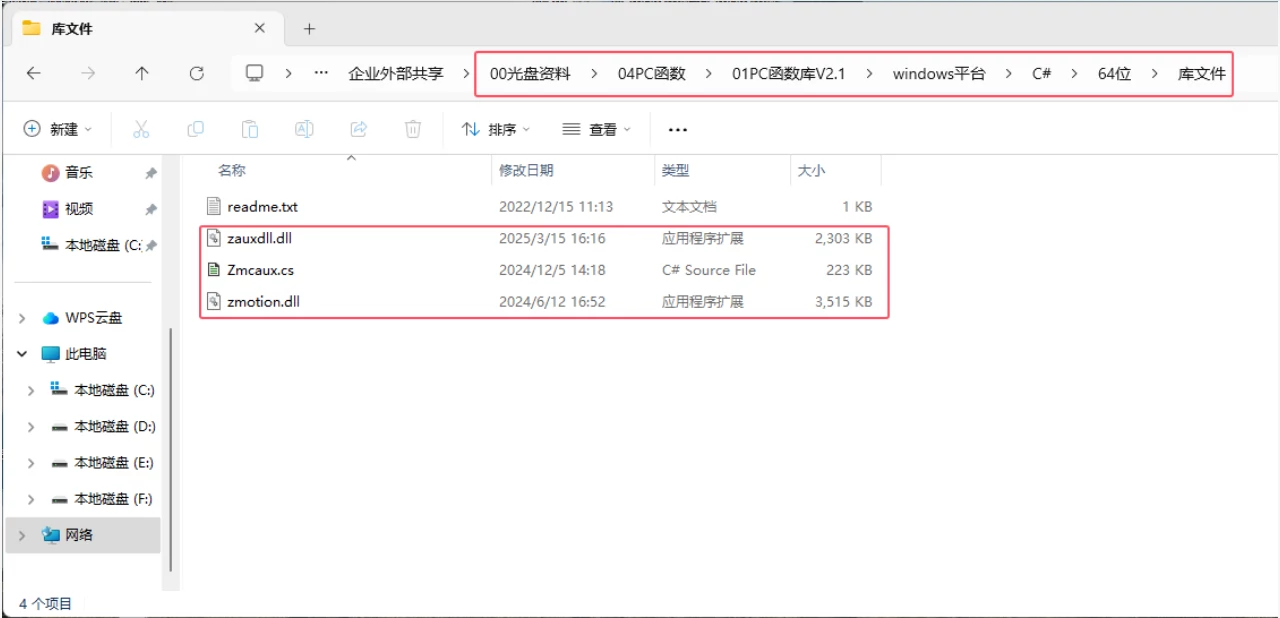

进入厂商提供的光盘资料，找到zauxdll.dll，zmotion.dll和Zmcaux.cs这三个库文件。库文件路径：【00光盘资料】→【04PC函数】→【01PC函数库V2.1】→【Windows平台】→【C#】→【64位】→【库文件】。

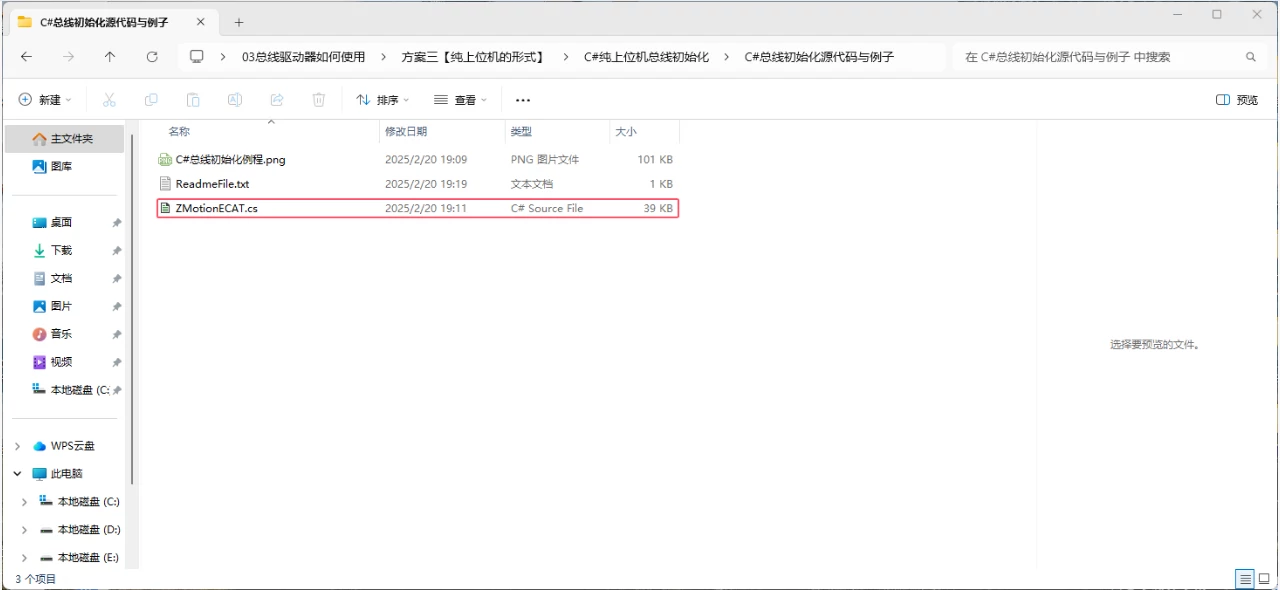

5.使用纯上位机总线初始化时需要找厂商提供ZMotionECAT.cs文件。
6.将厂商提供的C#的库文件以及相关文件复制到新建的项目中。

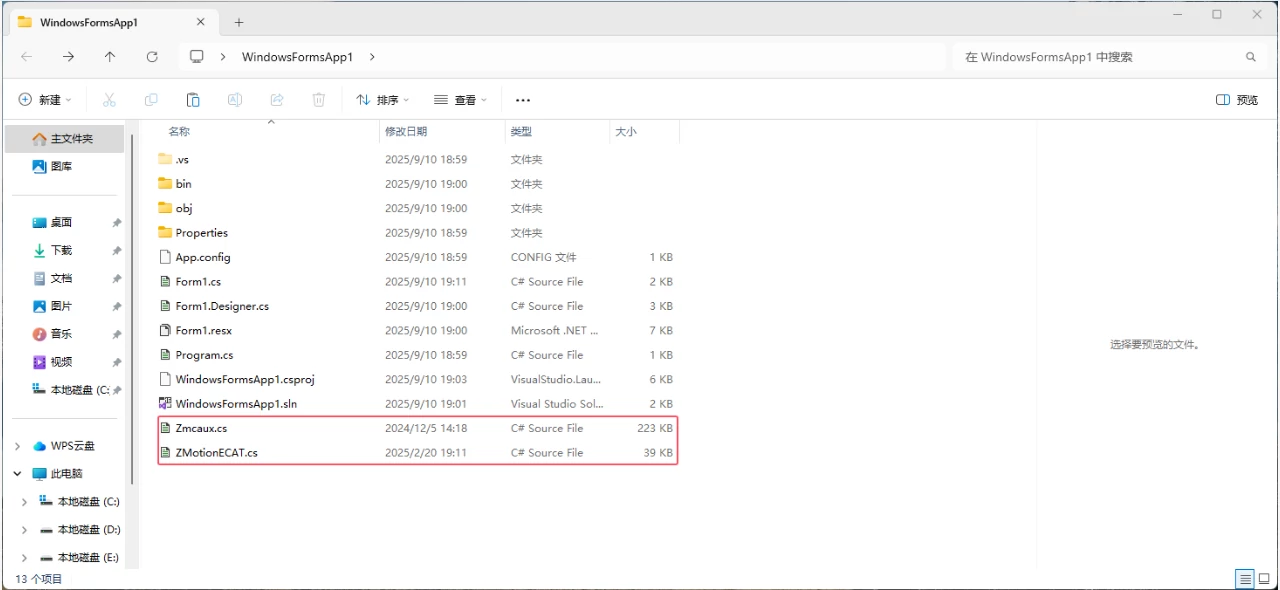

（1）将zmcaux.cs和ZMotionECAT.cs文件复制到新建的项目里面中。

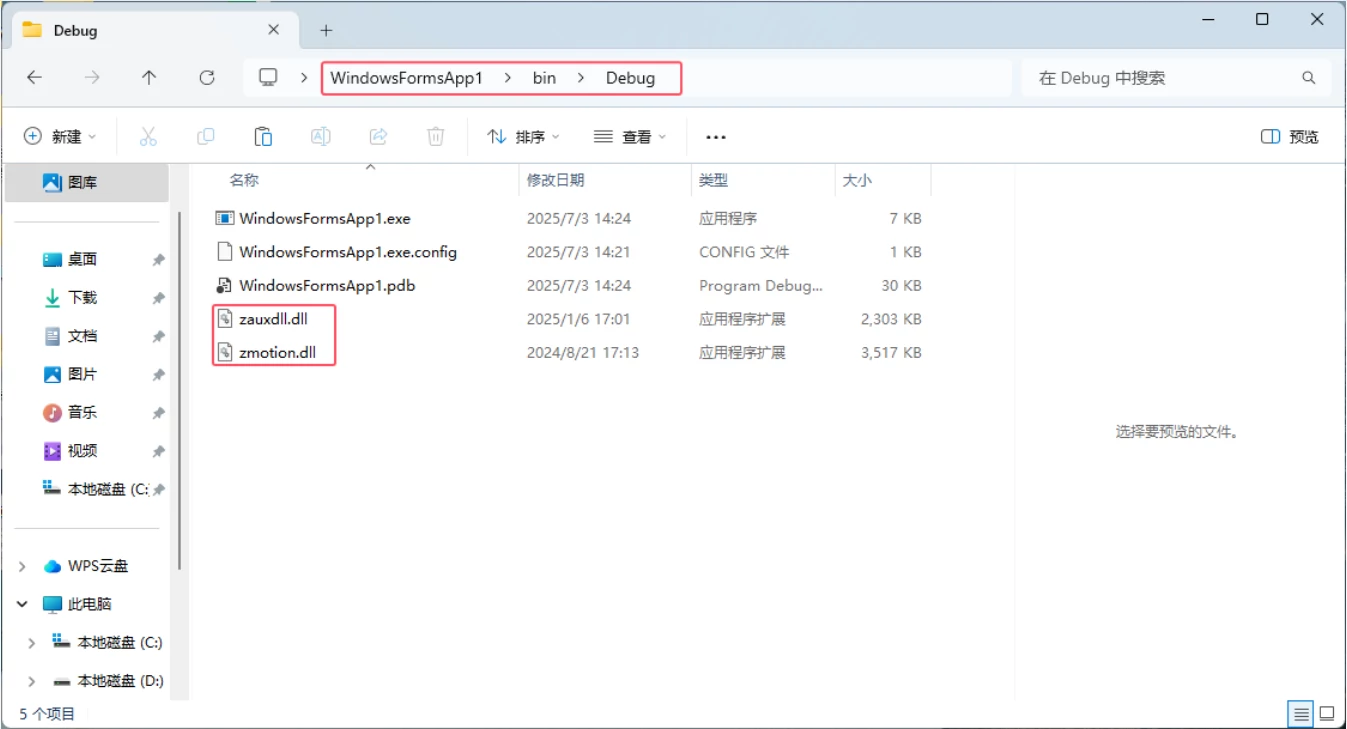

（2）将zauxdll.dll和zmotion.dll文件放入bin\debug文件夹中。

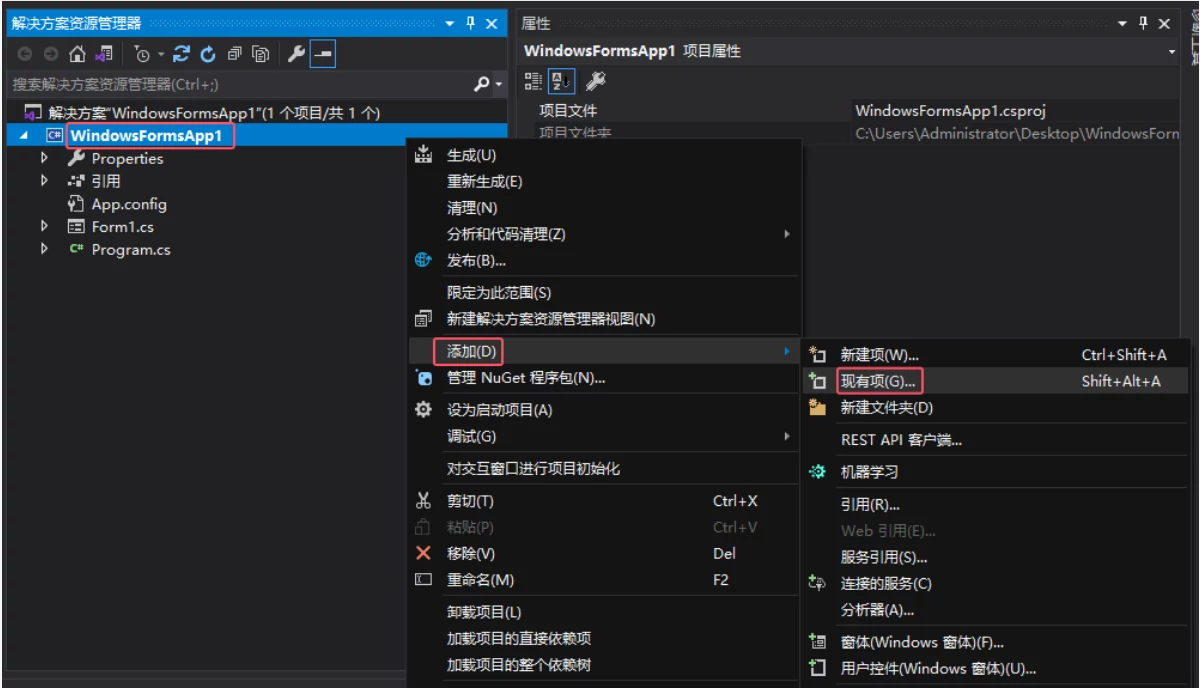

（3）将Zmcaux.cs和ZMotionECAT.cs文件添加进项目中。右键项目名称，选择添加，再选择现有项，选择Zmcaux.cs和ZMotionECAT.cs文件。

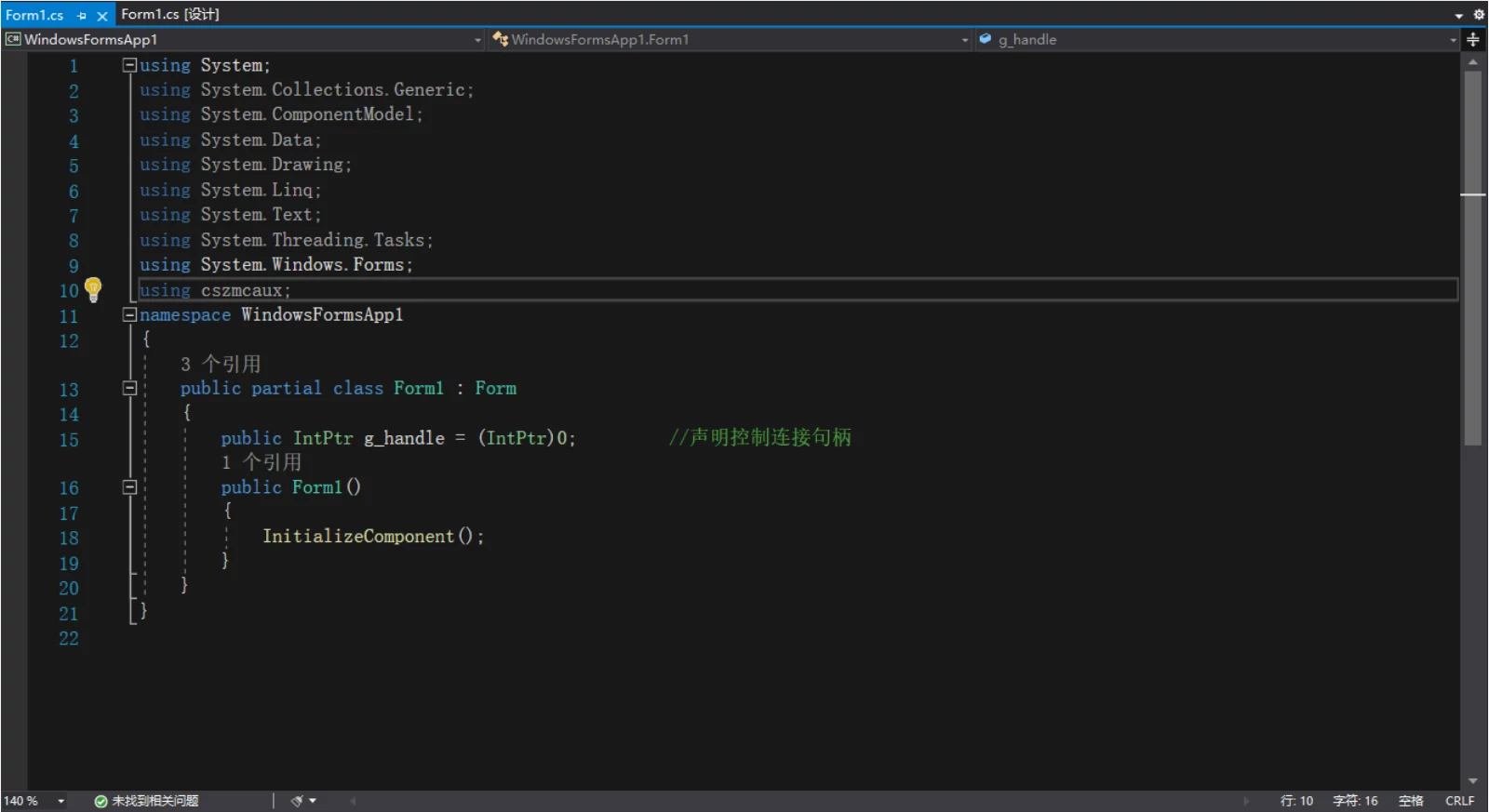

7.双击Form1.cs里面的Form1，出现代码编辑界面，在文件开头写入using cszmcaux，并声明控制器句柄g_handle。
至此，项目新建完成，可进行C#项目开发。
0 2 相关PC函数介绍

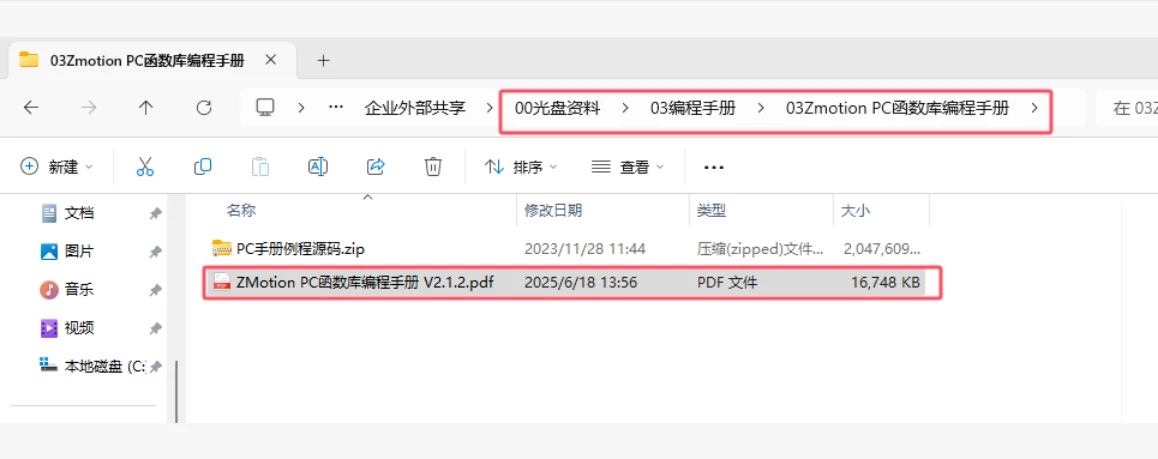

PC函数手册可在光盘资料获取，具体路径如下："00光盘资料\03编程手册\03ZMotion PC函数库编程手册"。

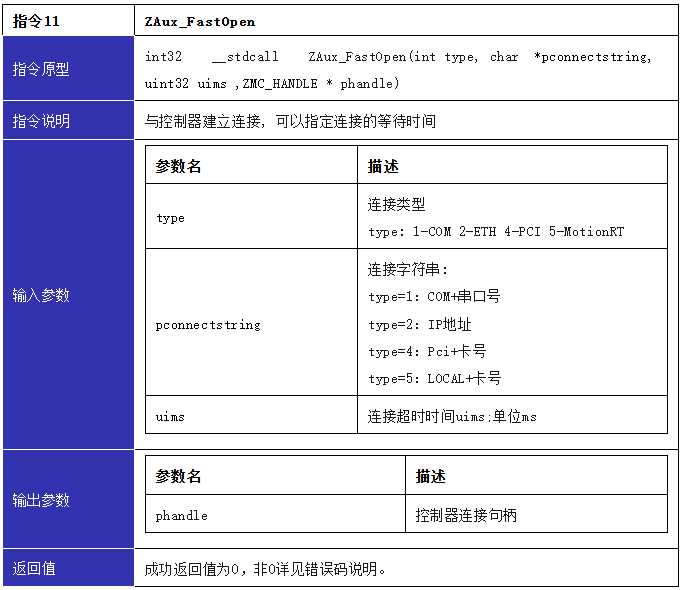

1.上位机连接MotionRT750的接口。

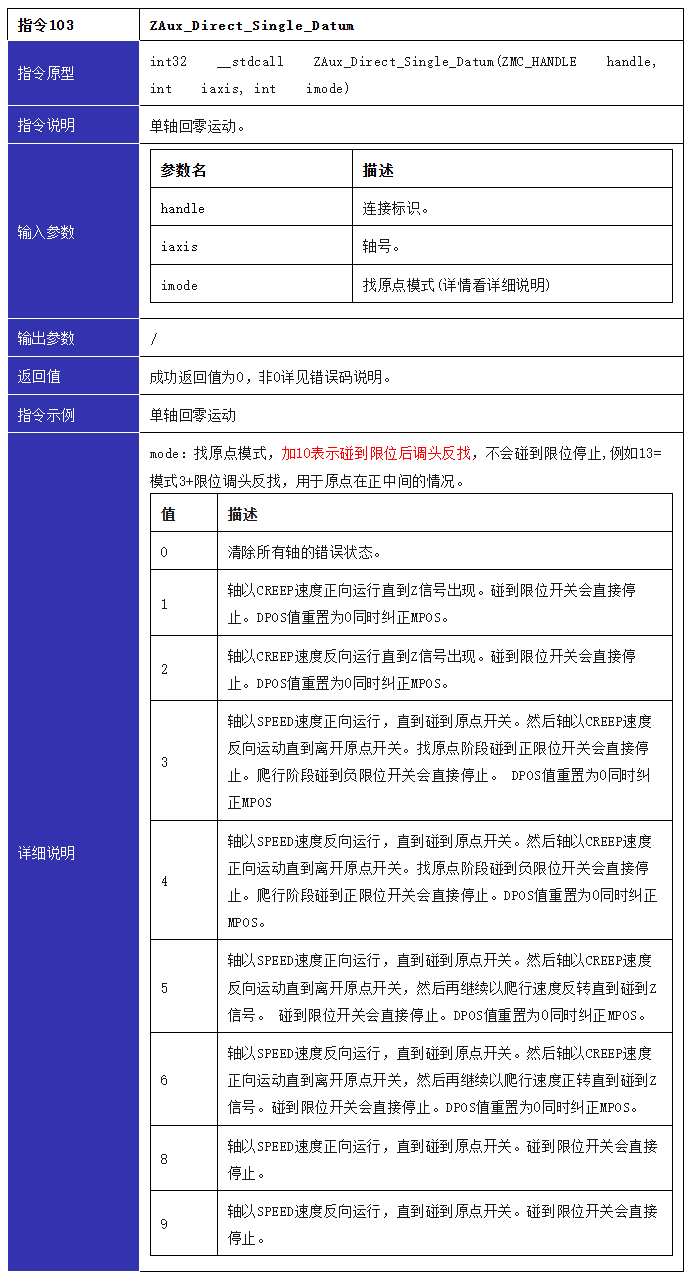

2.控制器回零模式。

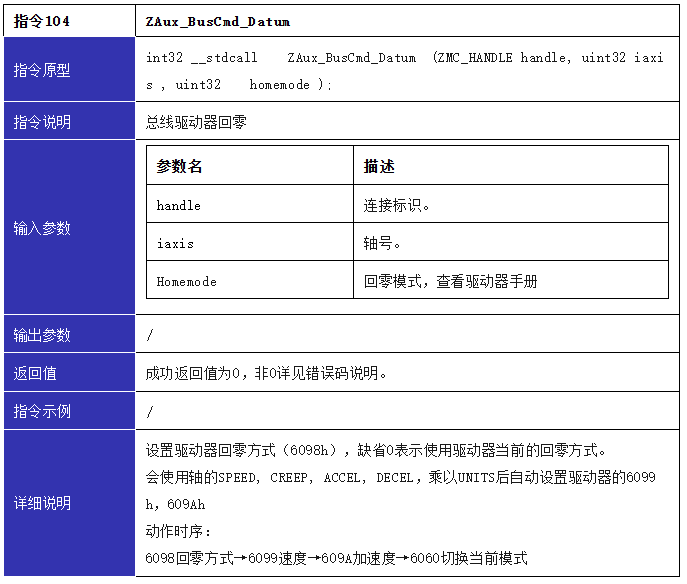

3.驱动器回零模式。

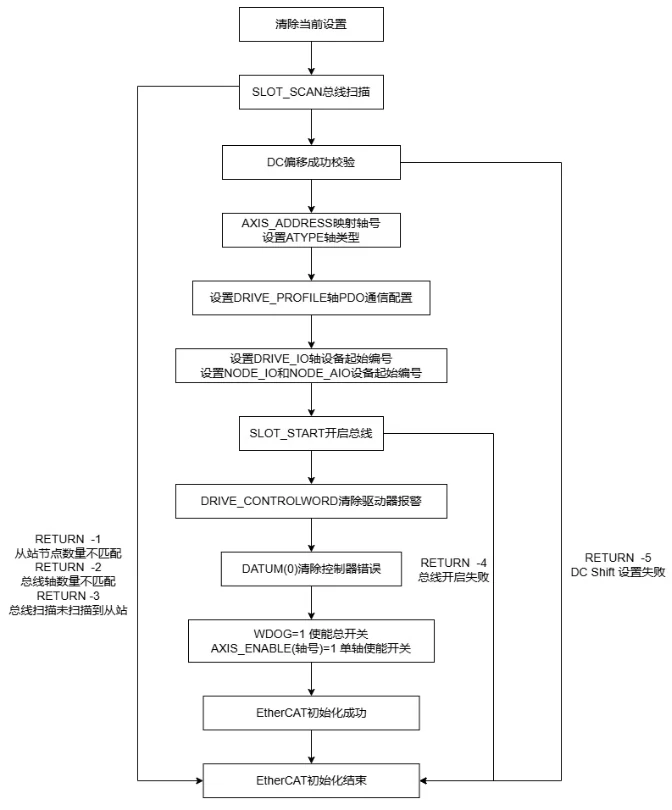

0 3 PC纯上位机总线初始流程
总线初始化代码：
/// /// EtherCat 总线扫描与初始化 该接口会阻塞线程,阻塞时长为超时时间
/// /// 句柄/// 槽位号,控制器的Ecat总线槽一般为0/// 总线初始化信息结构体，设置总线轴号分配情况，总线IO分配情况/// 超时时间/// Action logCallback = null回调函数 获取在线命令错误的返回字符串
/// 返回值，小于 0 表示错误，参考枚举 EcatInitErrCode，0 表示线程初始化成功，大于0：单个或多个zaux接口错误码的累加值public static int ZAux_BusCmd_EcatInit(IntPtr handle, int SlotId, EcatInitInfoSet EcatInfo, int ApiOutTime, Action logCallback = null)
{
int Iresult = 0; // 接口返回值，错误码
int OutTime = ApiOutTime; // 保存接口的超时时间
int EcatScanOutTime = ApiOutTime; // 扫描超时时间
int IdleOutTime = 100; // 等待停止的超时时间
float ScanNodeNum = 0; // 扫描到的节点数量
StringBuilder ReceBuff = new StringBuilder(256);
byte[] cmdbuff = new byte[2048];
int Drive_Vender, Drive_Device, Drive_Alias; // 是否初始化 Ecat 初始化参数
if (EcatInfo.InitStructFlag == 1)
{
// 1. 本地轴相关参数，用于指定本地轴的起始轴号和本地轴的数目
EcatInfo.LocalAxisId = 0; // 本地轴起始 ID[默认 0]，若使用则从 0 开始
EcatInfo.LocalAxisNum = 0; // 本地轴使用的轴数量[默认 0]，若使用则从 0 开始
// 2. 驱动轴相关参数，用于指定总线驱动轴的起始轴号和总线轴的数目
EcatInfo.DriveAxisStart = 0; // 驱动轴起始 ID[默认 0]，第 1 个驱动轴为 DriveAxisStart，第 2 个为 DriveAxisStart + 1 以此类推
EcatInfo.DriveAxisNum = -1; // 驱动轴数量[默认 -1]，-1 表示不指定驱动轴数量，若为 0 表示扫描到的轴数量，会检查扫描到的轴数量是否一致
EcatInfo.DriveIoStara = 256; // 驱动 IO 映射到寄存器后的前一个 IO 起始地址
EcatInfo.DriveIoSpa = 16; // 一个驱动映射多少个 IO 端口数量
for (int i = 0; i < 128; i++)
{
// PDO 模式数组，参考 RTBasic 手册 drive_profile 说明，默认值为 12 表示需要配置相关 PDO
EcatInfo.DrivePdoMode[i] = 12;
}
EcatInfo.DriveEnable = 1; //总线初始化时是否自动使能，1 自动使能，0 不使能
// 3. EtherCAT总线节点使用参数，用于指定EtherCAT总线节点的数量和 IO扩展模块的起始地址
EcatInfo.EcatNodeNum = -1; // ECAT 总线从站的数量，-1 表示不指定从站数量，若为 0 表示扫描到的从站数量，会检查扫描到的从站数量是否一致
for (int i = 0; i < 128; i++)
{
EcatInfo.NodeIoId[i] = 0; // 节点 IO 起始地址，以节点 ID 形式
EcatInfo.NodeAIoId[i] = 0; // 节点 AIO 起始地址，以节点 ID 形式
}
// 4. DC 同步时钟和 DC 偏移补偿，用于指定系统时钟模式和 DC 偏移标志及时间
EcatInfo.SysClockMode = 1; // 系统时钟模式，1 开启 DC 同步时钟，0 关闭 DC 同步时钟
for (int i = 0; i < 128; i++)
{
EcatInfo.DcOffsetFlag[i] = 0; // N 个节点对应的是否需要进行 DC 偏移补偿，0 关闭 DC 偏移，1 开启 DC 偏移，以节点 ID 形式
EcatInfo.DcOffsetTime[i] = 0; // N 个节点对应的 DC 偏移时间，单位为微秒，0.5 表示 0.5 微秒，以节点 ID 形式
}
}
//需要特殊处理的驱动器列表
// 定义 Elmo 厂商和设备 ID
int ElmoVender = 0x9a;
// Elmo 驱动器的厂商 ID
int ElmoDevice = 0x30924; // Elmo 驱动器的设备 ID // 停止急停
Iresult = zmcaux.ZAux_Direct_Rapidstop(handle, 2);
//获取系统规格
UInt16 VirtualAxiseNum = 0; // 虚拟轴数量
uint8[] MotionAxisNum = new uint8[1]; // 运动轴数量
uint8[] IoNum = new uint8[4]; // IO 数量
zmcaux.ZAux_GetSysSpecification(handle, ref VirtualAxiseNum, MotionAxisNum, IoNum);
// 1、初始化轴参数
for (int i = 0; i < VirtualAxiseNum; i++)
{
Iresult += zmcaux.ZAux_Direct_SetAxisAddress(handle, i, 0);
Iresult += zmcaux.ZAux_Direct_SetAxisEnable(handle, i, 0);
Iresult += zmcaux.ZAux_Direct_SetAtype(handle, i, 0);
// 等待停止
int Idle = 0;
while (IdleOutTime > 0)
{
Iresult += zmcaux.ZAux_Direct_GetIfIdle(handle, i, ref Idle);
if (Idle == -1)
{
break;
}
MyDelayMs(10, ref OutTime);
IdleOutTime = IdleOutTime - 10;
}
}
// 2、本地轴号重映射
for (int i = 0; i < EcatInfo.LocalAxisNum; i++)
{
Iresult += zmcaux.ZAux_Direct_SetAxisAddress(handle, EcatInfo.LocalAxisId + i, (-1 << 16) + i); // 轴 0 --> i 映射到 LocalAxisId --> LocalAxisId + i
Iresult += zmcaux.ZAux_Direct_SetAtype(handle, EcatInfo.LocalAxisId + i, 1);
}
// 3、DC同步时钟的设置
if (EcatInfo.SysClockMode == 1)
{
Iresult += zmcaux.ZAux_Execute(handle, "SYSTEM_ZSET = SET_BIT(7, SYSTEM_ZSET)", ReceBuff, 256); //打开总线时钟优化
}
else
{
Iresult += zmcaux.ZAux_Execute(handle, "SYSTEM_ZSET = CLEAR_BIT(7, SYSTEM_ZSET)", ReceBuff, 256); //关闭总线时钟优化
}
if (0 != Iresult)//阶段错误码拦截！
{
return Iresult;
}
// 用于保存 SlotScan 回调中的字符串
string slotScanLog = null;
string firstLine = null;
// 自定义回调：捕获字符串，并可选地转发给外部
Action captureCallback = (msg) =>
{
slotScanLog = msg; // 捕获回调内容！
logCallback?.Invoke(msg); // 同时通知外部（保持原有行为）
};
// 4、如果前面的流程都正常，则进行第一次总线扫描,进行DC偏移时间的设置
for (int ii = 0; ii < 3; ii++)
{
//停止总线扫描
Iresult += ZAux_BusCmd_SlotStop(handle, SlotId);
//等待200ms
MyDelayMs(200, ref OutTime);
//开始总线扫描
if (ZAux_BusCmd_SlotScan(handle, SlotId, ref OutTime, captureCallback) == 1)
{
//DC偏移时间的设置
string CmdBuff = string.Format("?NODE_COUNT({0})", SlotId);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
ScanNodeNum = int.Parse(ReceBuff.ToString());
for (int j = 0; j < ScanNodeNum; j++)
{
//判断是否需要设置DC偏移时间
if (EcatInfo.DcOffsetFlag[j] == 1)
{
CmdBuff = string.Format("?NODE_INFO({0},{1}, 0)", SlotId, j); //该节点的厂商ID
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
Drive_Vender = int.Parse(ReceBuff.ToString());
CmdBuff = string.Format("?NODE_INFO({0},{1}, 1)", SlotId, j); //该节点的设备编号
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
Drive_Device = int.Parse(ReceBuff.ToString()); //DC 偏移时间单位是ns
CmdBuff = string.Format("ZML_INFO(19, {0}, {1}) = SERVO_PERIOD * {2} * 1000", Drive_Vender, Drive_Device, EcatInfo.DcOffsetTime[j]);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
}
}
break;
}
//获取在线命令返回字符串传给主窗口
firstLine = string.IsNullOrEmpty(slotScanLog)
? string.Empty
: slotScanLog.Split(new[] { '\r', '\n' }, StringSplitOptions.RemoveEmptyEntries).FirstOrDefault();
if (!string.IsNullOrEmpty(firstLine))
{
ZMotionECAT.Instance.DoWork(firstLine);
}
}
//5、DC偏移时间设置后，需要再次扫描总线驱动器
for (int ii = 0; ii < 3; ii++)
{
//停止总线扫描
Iresult += ZAux_BusCmd_SlotStop(handle, SlotId);
//等待200ms
MyDelayMs(200, ref OutTime);
//开始总线扫描
if (ZAux_BusCmd_SlotScan(handle, SlotId, ref OutTime, captureCallback) == 1)
{
//【6、节点数目判断，看看是否少从站】
String CmdBuff = string.Format("?NODE_COUNT({0})", SlotId);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
ScanNodeNum = int.Parse(ReceBuff.ToString());
if (EcatInfo.EcatNodeNum >= 0)
{
//判断节点数目是否正确
if ((int)ScanNodeNum != EcatInfo.EcatNodeNum)
{
//节点数目不一致
return (int)EcatInitErrCode.WrongNodeNum;
}
}
//【7、总线轴个数判断，看看轴数是否可以对上】
int BusAxisNum = 0; //总线轴个数
int NodeAxisNum = 0; //当前节点轴个数
if (EcatInfo.DriveAxisNum >= 0)
{
for (int j = 0; j < ScanNodeNum; j++)
{
CmdBuff = string.Format("?NODE_AXIS_COUNT({0},{1})", SlotId, j);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
NodeAxisNum = int.Parse(ReceBuff.ToString());
BusAxisNum = BusAxisNum + (int)NodeAxisNum;
}
//判断轴数目是否正确
if (BusAxisNum != EcatInfo.DriveAxisNum)
{
//驱动器轴数目不一致
return (int)EcatInitErrCode.WrongAxisNum;
}
}
//【8、IO映射和轴映射】
//总线轴总数，从0开始计数
BusAxisNum = 0;
int ServoPeriod = 0;
Iresult += zmcaux.ZAux_Execute(handle, "?SERVO_PERIOD", ReceBuff, 256);//获取总线周期
ServoPeriod = int.Parse(ReceBuff.ToString());
//遍历节点
for (int i = 0; i < ScanNodeNum; i++)
{
CmdBuff = string.Format("?NODE_AXIS_COUNT({0},{1})", SlotId, i); //各个节点的轴数
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
NodeAxisNum = int.Parse(ReceBuff.ToString());
CmdBuff = string.Format("?NODE_INFO({0},{1}, 0)", SlotId, i); //该节点的厂商ID
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
Drive_Vender = int.Parse(ReceBuff.ToString());
CmdBuff = string.Format("?NODE_INFO({0},{1}, 1)", SlotId, i); //该节点的设备编号
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
Drive_Device = int.Parse(ReceBuff.ToString());
CmdBuff = string.Format("?NODE_INFO({0},{1}, 3)", SlotId, i); //该节点的设备拨码ID
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
Drive_Alias = int.Parse(ReceBuff.ToString());
//【DC偏移设置成功校验】
if (EcatInfo.DcOffsetFlag[i] == 1)
{
int ZmlInfo, NodeInfo;
CmdBuff = string.Format("?ZML_INFO(19,{0},{1})", Drive_Vender, Drive_Device);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
ZmlInfo = int.Parse(ReceBuff.ToString());
CmdBuff = string.Format("?NODE_INFO({0},{1},19)", SlotId, i);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
NodeInfo = int.Parse(ReceBuff.ToString());
//DC偏移设置失败
if (((ServoPeriod * 1000 * EcatInfo.DcOffsetTime[i] - ZmlInfo) > 5) || (ZmlInfo != NodeInfo))
{
return (int)EcatInitErrCode.DcShiftSetFailu; //DC偏移设置失败
}
}
//遍历节点的各个电机
for (int j = 0; j < NodeAxisNum; j++)
{
//【轴号的映射与轴类型的设置】
Iresult += zmcaux.ZAux_Direct_SetAxisAddress(handle, EcatInfo.DriveAxisStart + BusAxisNum, BusAxisNum + 1);
Iresult += zmcaux.ZAux_Direct_SetAtype(handle, EcatInfo.DriveAxisStart + BusAxisNum, 65);
//【PDO的配置】
if ((Drive_Device == ElmoDevice) && (Drive_Vender == ElmoVender))
{
//如果是ELMO的驱动器的PDO配置
//ELMO的驱动器需要关闭总线时钟优化
Iresult += zmcaux.ZAux_Execute(handle, "SYSTEM_ZSET = CLEAR_BIT(7, SYSTEM_ZSET)", ReceBuff, 256);
CmdBuff = string.Format("DRIVE_PROFILE({0}) = -1", EcatInfo.DriveAxisStart + BusAxisNum);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
CmdBuff = string.Format("NODE_PROFILE({0},{1}) = -1", SlotId, i);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
//ELMO的驱动器需要自定义PDO
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1c12, 0, 5, 0);//禁用RxPDO,禁用后才可以修改内容
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1c1c, 0, 5, 0);//禁用TxPDO,禁用后才可以修改内容
MyDelayMs(50, ref OutTime); //更新TXPDO列表
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1a07, 0, 5, 0);//禁用0x1a07
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1a07, 1, 7, 0x60410010);//状态字
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1a07, 2, 7, 0x60770010);//当前力矩
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1a07, 3, 7, 0x60640020);//反馈位置
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1a07, 4, 7, 0x60fd0020);//驱动器输入
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1a07, 5, 7, 0x60b90010);//probe状态
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1a07, 6, 7, 0x60ba0020);//probe位置1
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1a07, 7, 7, 0x60bb0020);//probe位置2
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1a07, 0, 5, 0x7);//启用分配 //更新RXPDO列表
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1607, 0, 5, 0);//禁用0x1607
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1607, 1, 7, 0x60400010);//控制字
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1607, 2, 7, 0x60710010);//周期力矩
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1607, 3, 7, 0x60ff0020);//周期速度
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1607, 4, 7, 0x607a0020);//目标位置
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1607, 5, 7, 0x60b80010);//probe设置
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1607, 6, 7, 0x60720010);//力矩限制
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1607, 7, 7, 0x60600008);//控制模式
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1607, 0, 5, 0x7);//启用分配 //1C12的配置
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1c12, 0, 6, 0x1607);// RxPDO分配对象
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1c12, 1, 5, 1);//启用分配
//1C13的配置
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1c13, 0, 6, 0x1a07);//TxPDO分配对象
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x1c13, 1, 5, 1);//启用分配 //清除ELMO的驱动器报警
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x6040, 0, 6, 0);//状态初始化 MyDelayMs(50, ref OutTime);
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x6040, 0, 6, 7);//伺服shutdown MyDelayMs(50, ref OutTime);
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x6040, 0, 6, 7);//伺服disable voltage MyDelayMs(50, ref OutTime);
Iresult += zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, 0x6040, 0, 6, 15);//伺服fault reset
}
else if ((Drive_Device == 0x1ab0) && (Drive_Vender == 0x41B))
{
//如果正运动的脉冲扩展卡
CmdBuff = string.Format("DRIVE_PROFILE({0}) = 0", EcatInfo.DriveAxisStart + BusAxisNum);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
}
else
{
//驱动器PDO设置,驱动器默认设置-- -1 位置模式--0 速度模式--20+ 力矩模式--30+
CmdBuff = string.Format("DRIVE_PROFILE({0}) = {1}", EcatInfo.DriveAxisStart + BusAxisNum, EcatInfo.DrivePdoMode[BusAxisNum]);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
//是否映射总线驱动器的硬件限位和原点
if ((4 == EcatInfo.DrivePdoMode[BusAxisNum]) || (5 == EcatInfo.DrivePdoMode[BusAxisNum]) || (12 == EcatInfo.DrivePdoMode[BusAxisNum]))
{
//设置总线驱动器的起始IO地址
int StartIdTemp = EcatInfo.DriveIoStara + EcatInfo.DriveIoSpa * (BusAxisNum);
CmdBuff = string.Format("DRIVE_IO({0}) = {1}", EcatInfo.DriveAxisStart + BusAxisNum, StartIdTemp);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
//设置负限位
Iresult += zmcaux.ZAux_Direct_SetRevIn(handle, EcatInfo.DriveAxisStart + BusAxisNum, StartIdTemp);
Iresult += zmcaux.ZAux_Direct_SetInvertIn(handle, StartIdTemp, 1);
//设置正限位
Iresult += zmcaux.ZAux_Direct_SetFwdIn(handle, EcatInfo.DriveAxisStart + BusAxisNum, StartIdTemp + 1);
Iresult += zmcaux.ZAux_Direct_SetInvertIn(handle, StartIdTemp + 1, 1);
//设置负限位
Iresult += zmcaux.ZAux_Direct_SetDatumIn(handle, EcatInfo.DriveAxisStart + BusAxisNum, StartIdTemp + 2);
Iresult += zmcaux.ZAux_Direct_SetInvertIn(handle, StartIdTemp + 2, 1);
}
else if (EcatInfo.DrivePdoMode[BusAxisNum] < 4)
{
int TempVar = 0;
//取消负限位的设置
Iresult += zmcaux.ZAux_Direct_GetRevIn(handle, EcatInfo.DriveAxisStart + BusAxisNum, ref TempVar);
if (TempVar >= EcatInfo.DriveIoStara)
{
Iresult += zmcaux.ZAux_Direct_SetRevIn(handle, EcatInfo.DriveAxisStart + BusAxisNum, -1);
Iresult += zmcaux.ZAux_Direct_SetInvertIn(handle, TempVar, 0);
}
//取消正限位的设置
Iresult += zmcaux.ZAux_Direct_GetFwdIn(handle, EcatInfo.DriveAxisStart + BusAxisNum, ref TempVar);
if (TempVar >= EcatInfo.DriveIoStara)
{
Iresult += zmcaux.ZAux_Direct_SetFwdIn(handle, EcatInfo.DriveAxisStart + BusAxisNum, -1);
Iresult += zmcaux.ZAux_Direct_SetInvertIn(handle, TempVar, 0);
}
//取消设置原点
Iresult += zmcaux.ZAux_Direct_GetDatumIn(handle, EcatInfo.DriveAxisStart + BusAxisNum, ref TempVar);
if (TempVar >= EcatInfo.DriveIoStara)
{
Iresult += zmcaux.ZAux_Direct_SetDatumIn(handle, EcatInfo.DriveAxisStart + BusAxisNum, -1);
Iresult += zmcaux.ZAux_Direct_SetInvertIn(handle, TempVar, 0);
}
}
}
//每轴单独分组,轴报警只停自己
CmdBuff = string.Format("DISABLE_GROUP({0})", EcatInfo.DriveAxisStart + BusAxisNum);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
//总线轴计数+1
BusAxisNum = BusAxisNum + 1;
}
/***************************************************************************************
-------------------------------2：IO模块和AIO模块的设置------------------------------
***************************************************************************************/
//ECAT节点数字量IO起始地址的映射
if (EcatInfo.NodeIoId[i] >= 32)
{
CmdBuff = string.Format("NODE_IO({0}, {1}) = {2}", SlotId, i, EcatInfo.NodeIoId[i]);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
}
//ECAT节点模拟量IO起始地址的映射
if (EcatInfo.NodeAIoId[i] > 0)
{
CmdBuff = string.Format("NODE_AIO({0}, {1}) = {2}", SlotId, i, EcatInfo.NodeAIoId[i]);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
}
/***************************************************************************************
--------------------------------3：特殊模块的设置----------------------------------
***************************************************************************************/
//正运动EIO24088脉冲扩展轴和EIO16084脉冲扩展轴轴类型的设置与脉冲模式的设置
if ((Drive_Device == 0x1AB0) && (Drive_Vender == 0x41B))
{ for (int k = 0; k < NodeAxisNum; k++)
{
//设置扩展脉冲轴ATYPE类型 ATYPE=1
zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, (uint)(0x6011 + k * 0x800), 0, 5, 1);
//设置扩展脉冲轴INVERT_STEP脉冲输出模式 INVERT_STEP=0
zmcaux.ZAux_BusCmd_SDOWrite(handle, (uint)SlotId, (uint)i, (uint)(0x6012 + k * 0x800), 0, 6, 0);
}
}
}
//【4、总线开启】
if (ZAux_BusCmd_SlotStart(handle, SlotId, ref OutTime, captureCallback) == 1)
{
MyDelayMs(3000, ref OutTime); //延迟3秒，等待驱动器时钟同步，不同驱动器时间不同，具体根据驱动器调整延时
//"开始清除驱动器报警"
for (int Drivei = EcatInfo.DriveAxisStart; Drivei < (EcatInfo.DriveAxisStart + BusAxisNum); Drivei++)
{
//伺服错误清除
CmdBuff = string.Format("DRIVE_CONTROLWORD({0})=128", Drivei);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
MyDelayMs(10, ref OutTime);
//伺服shutdown
CmdBuff = string.Format("DRIVE_CONTROLWORD({0})=6", Drivei);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
MyDelayMs(10, ref OutTime);
//伺服disable voltage
//伺服fault reset
CmdBuff = string.Format("DRIVE_CONTROLWORD({0})=15", Drivei);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
MyDelayMs(10, ref OutTime);
}
MyDelayMs(10, ref OutTime);
//清除控制器所有轴的错误状态
zmcaux.ZAux_Direct_Single_Datum(handle, 0, 0);
MyDelayMs(200, ref OutTime);
//打开总线轴使能总开关
Iresult += zmcaux.ZAux_Execute(handle, "WDOG=1", ReceBuff, 256);
//总线轴单轴上使能
if (EcatInfo.DriveEnable == 1)
{
for (int Drivei = EcatInfo.DriveAxisStart + BusAxisNum - 1; Drivei >= (EcatInfo.DriveAxisStart); Drivei--)
{
zmcaux.ZAux_Direct_SetAxisEnable(handle, Drivei, 1); //总线轴通过这个指令上使能
MyDelayMs(10, ref OutTime);
}
}
return Iresult;
}
else
{
//获取在线命令返回字符串传给主窗口
firstLine = string.IsNullOrEmpty(slotScanLog)
? string.Empty
: slotScanLog.Split(new[] { '\r', '\n' },StringSplitOptions.RemoveEmptyEntries).FirstOrDefault();
if (!string.IsNullOrEmpty(firstLine))
{
ZMotionECAT.Instance.DoWork(firstLine);
}
return (int)EcatInitErrCode.EcatStartFailu;//总线开启失败
}
}
//获取在线命令返回字符串传给主窗口
firstLine = string.IsNullOrEmpty(slotScanLog)
? string.Empty
: slotScanLog.Split(new[] { '\r', '\n' }, StringSplitOptions.RemoveEmptyEntries).FirstOrDefault();
if (!string.IsNullOrEmpty(firstLine))
{
ZMotionECAT.Instance.DoWork(firstLine);
}
}
return (int)EcatInitErrCode.NotScanNode;
}
/// /// 停止槽位号是SlotId的总线通讯
/// /// 句柄/// 返回值zaux接口错误码public static int ZAux_BusCmd_SlotStop(IntPtr handle, int SlotId)
{
string CmdBuff = string.Format("SLOT_STOP({0})", SlotId);
StringBuilder ReceBuff = new StringBuilder(256);
return zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
}
/// /// 扫描控制器对应槽的总线设备
/// /// 句柄/// 返回值zaux接口错误码/// Action logCallback = null回调函数 获取在线命令错误的返回字符串
public static int ZAux_BusCmd_SlotScan(IntPtr handle, int SlotId, ref int OutTime, Action logCallback = null)
{
int ScanOkFlag = 0;
int Iresult = 0;
int EcatScanOutTime;
UInt32 puiread = 0;
uint8 pbifExcuteDown = 0;
byte[] ZmcReceBuff = new byte[256];
EcatScanOutTime = OutTime;
//总线扫描指令的拼接
string CmdBuff = string.Format("SLOT_SCAN({0}) ?RETURN", SlotId);
//定义接受缓冲器并清空
StringBuilder ReceBuff = new StringBuilder(1024);
ReceBuff.Remove(0, ReceBuff.Length);
//开始扫描总线设备情况
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 1024);
// 通过回调通知外部
string result = ReceBuff.ToString().Replace("-1\n", "");
logCallback?.Invoke(result);
//延时等待扫描结果
if (ReceBuff.ToString() == "-1\n")
{
EcatScanOutTime = 0;
ScanOkFlag = 1;
return ScanOkFlag;
//Console.WriteLine("直接获取-1，条件成功");
} else if (ReceBuff.Length > 0) //如果有其他的返回值则报未扫描到设备
{
ScanOkFlag = 0;
//Console.WriteLine("直接获取-1，条件失败");
return ScanOkFlag;
}
else
{
MyDelayMs(500, ref OutTime);
EcatScanOutTime = EcatScanOutTime - 500;
}
while (EcatScanOutTime > 0)
{
Array.Clear(ZmcReceBuff, 0, ZmcReceBuff.Length);
//读取在线命令的应答， 对没有接收应答的命令有用
Iresult += zmcaux.ZMC_ExecuteGetReceive(handle, ZmcReceBuff, 1000, ref puiread, ref pbifExcuteDown);
if (ZmcReceBuff[0] != 0)
{
//返回负一表示有成功扫描到设备
if ((ZmcReceBuff[0] == 45) && (ZmcReceBuff[1] == 49) && (ZmcReceBuff[2] == 10))
{
ScanOkFlag = 1;
//Console.WriteLine("while获取-1，条件成功");
break;
}
else
{
ScanOkFlag = 0;
//Console.WriteLine("while获取-1，条件NG");
break;
}
}
MyDelayMs(50, ref OutTime);
EcatScanOutTime = EcatScanOutTime - 50;
}
return ScanOkFlag;}
// /// 打开总线
/// /// 句柄/// 返回值zaux接口错误码/// Action logCallback = null回调函数 获取在线命令错误的返回字符串
public static int ZAux_BusCmd_SlotStart(IntPtr handle, int SlotId, ref int OutTime, Action logCallback = null)
{
int StartOkFlag = 0;
int Iresult = 0;
int EcatScanOutTime;
StringBuilder ReceBuff = new StringBuilder(1024);
UInt32 puiread = 0;
uint8 pbifExcuteDown = 0;
byte[] ZmcReceBuff = new byte[256];
EcatScanOutTime = OutTime;
MyDelayMs(100, ref OutTime);
string CmdBuff = string.Format("SLOT_START({0}, 4)", SlotId);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
// 通过回调通知外部
string result = ReceBuff.ToString().Replace("-1\n", "");
logCallback?.Invoke(result);
MyDelayMs(1000, ref OutTime);
CmdBuff = string.Format("SLOT_START({0}, 8) ?Return", SlotId);
Iresult += zmcaux.ZAux_Execute(handle, CmdBuff, ReceBuff, 256);
//延时等待扫描结果 if (ReceBuff.ToString() == "-1\n")
{
EcatScanOutTime = 0;
StartOkFlag = 1;
return StartOkFlag;
//Console.WriteLine("直接获取-1，条件成功");
}
else if (ReceBuff.Length > 0) //如果有其他的返回值则报未扫描到设备
{
StartOkFlag = 0;
//Console.WriteLine("直接获取-1，条件失败");
return StartOkFlag;
}
else
{
MyDelayMs(500, ref OutTime);
EcatScanOutTime = EcatScanOutTime - 500;
}
while (EcatScanOutTime > 0)
{
Array.Clear(ZmcReceBuff, 0, ZmcReceBuff.Length);
//读取在线命令的应答， 对没有接收应答的命令有用
Iresult += zmcaux.ZMC_ExecuteGetReceive(handle, ZmcReceBuff, 1000, ref puiread, ref pbifExcuteDown);
if (ZmcReceBuff[0] != 0)
{
//返回负一表示有成功扫描到设备
if ((ZmcReceBuff[0] == 45) && (ZmcReceBuff[1] == 49) && (ZmcReceBuff[2] == 10))
{
StartOkFlag = 1;
//Console.WriteLine("while获取-1，条件成功");
break;
}
else
{
StartOkFlag = 0;
//Console.WriteLine("while获取-1，条件NG");
break;
}
}
MyDelayMs(50, ref OutTime);
EcatScanOutTime = EcatScanOutTime - 50;
}
return StartOkFlag;
}0 4 C#总线初始化功能展示例程介绍

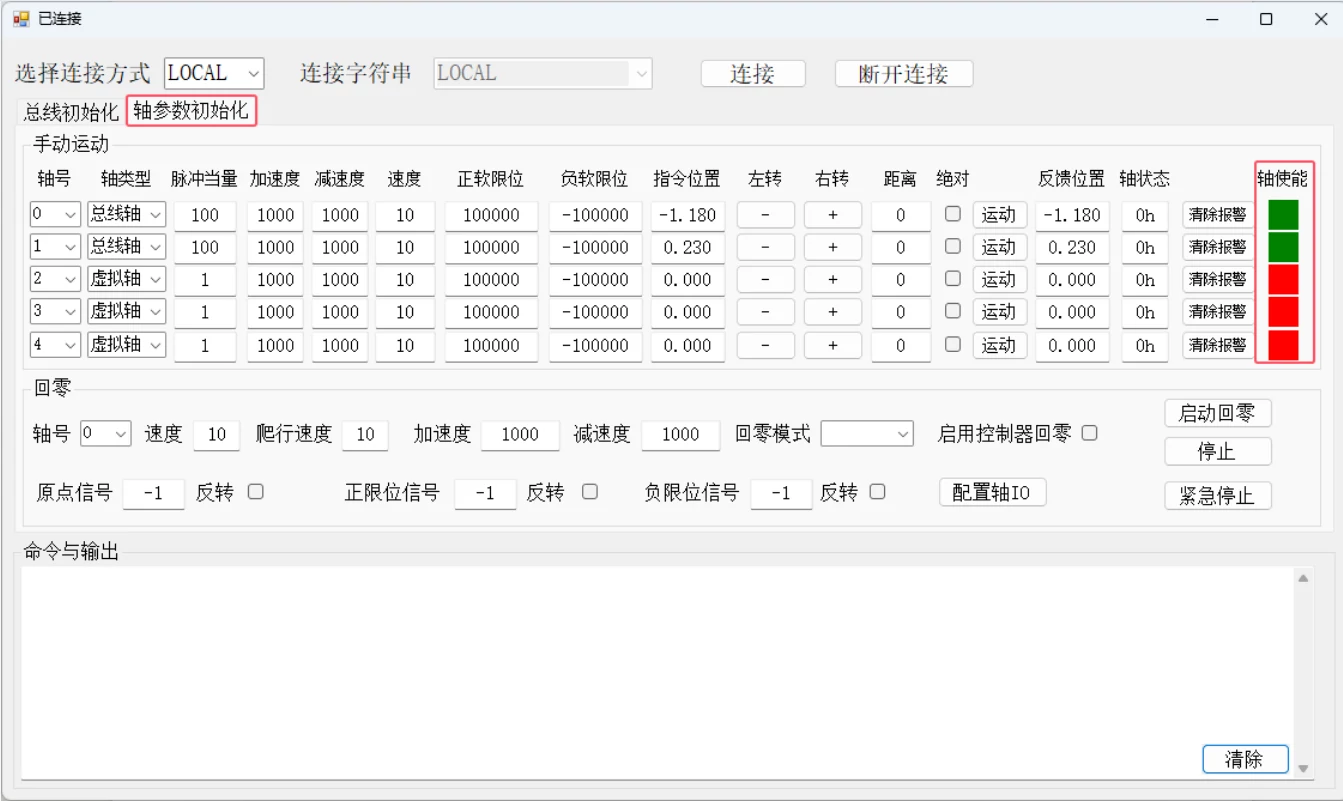

一、选择连接方式为LOCAL连接，点击【连接】。弹出连接成功提示框后，配置总线轴地址参数和本地脉冲轴地址参数后，点击【总线初始化】，会在界面表格中显示总线相关信息。

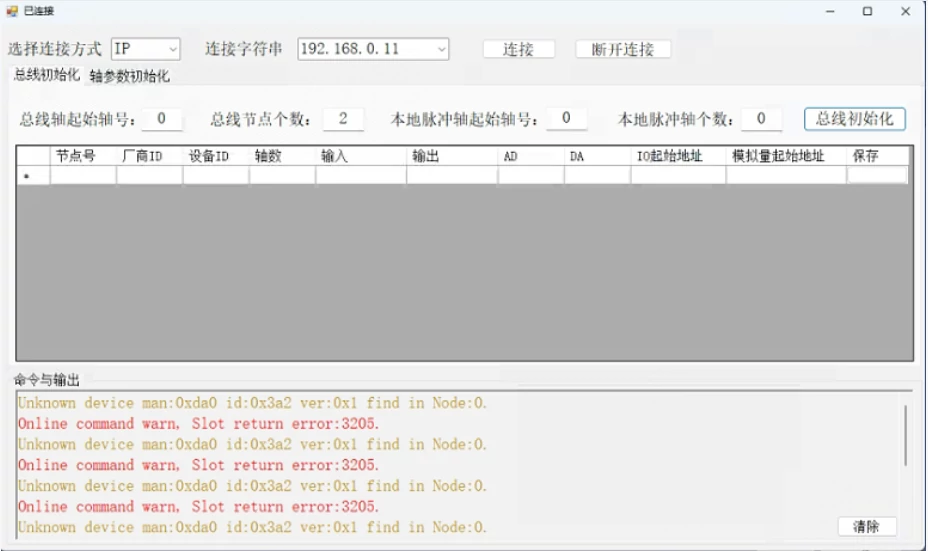

1.若无法成功总线初始化，命令与输出窗口会打印相关错误信息。如：Unknown device man XXX Slot return error:3205.
报错信息如下图，则需要先询问对应驱动器厂家提供XML文件。
解决方法：将驱动器厂家提供的XML文件，添加到RTSys项目的配置文件中。

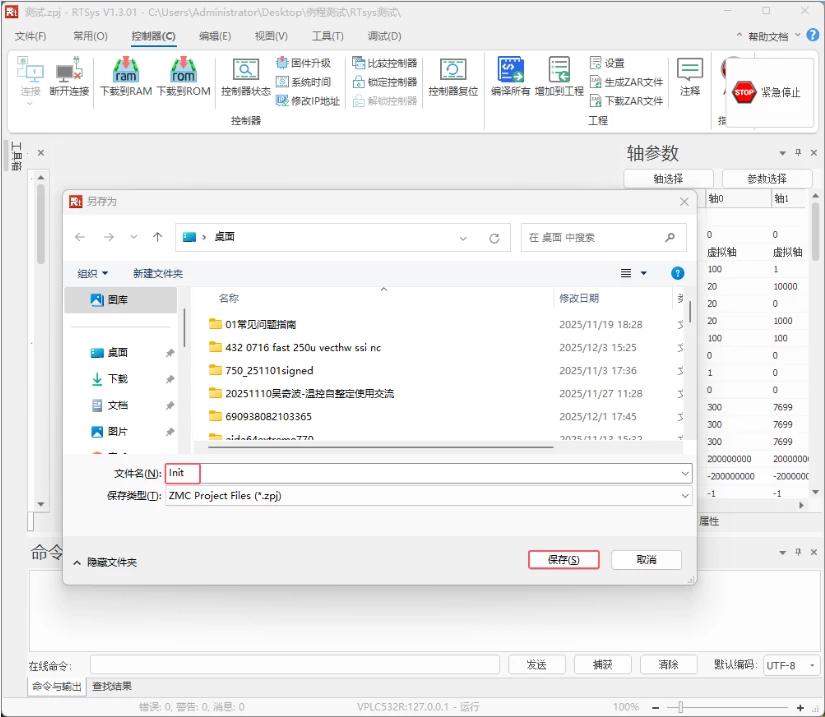

（1）打开RTSys软件，点击【文件】，选择【新建工程】。
（2）选择文件路径，输入文件名，然后点击【保存】。

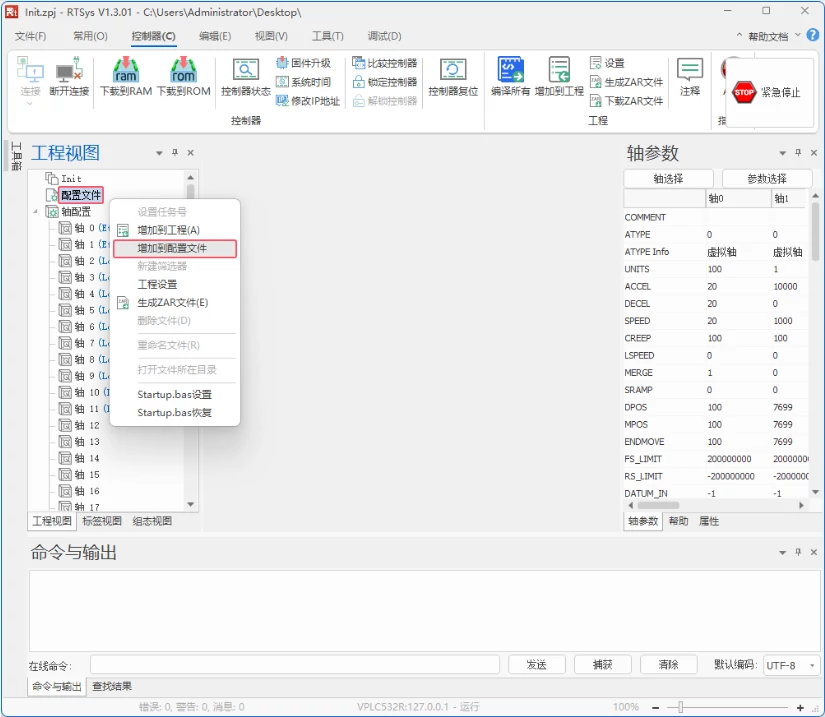

（3）右键点击【配置文件】，选择【添加到配置文件】，选中要添加的XML文件后点击【打开】。

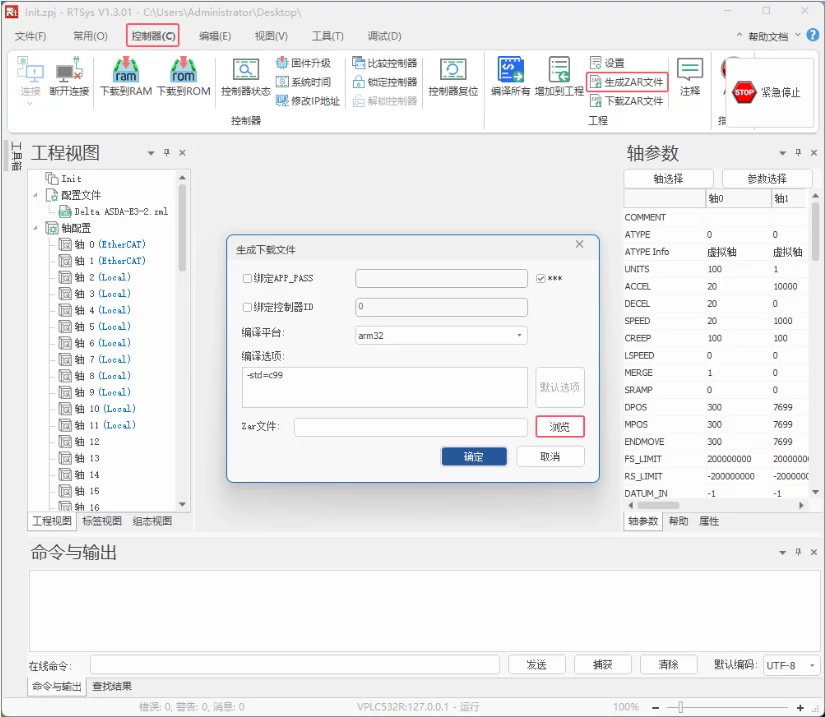

（4）点击菜单栏中的【控制器】，接着点击【生成ZAR文件】，随后点击【浏览】来选择生成ZAR文件的路径。

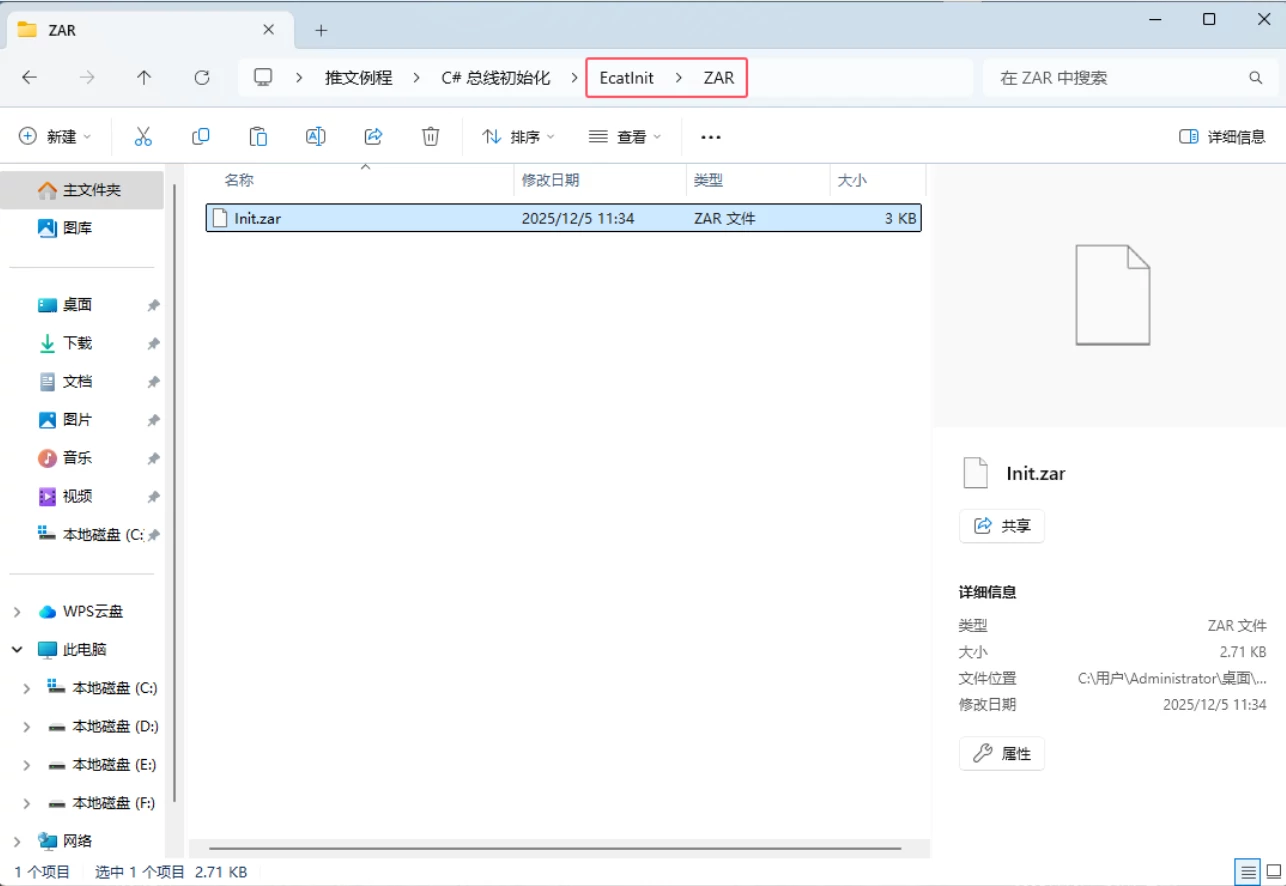

（5）将生成的ZAR文件放在项目的ZAR文件夹中，随后进行总线初始化。
具体代码如下：
// 获取解决方案根目录
string solutionDir = Path.GetFullPath(Path.Combine(AppContext.BaseDirectory, @"..\..\..\"));
string zarPath = Path.Combine(solutionDir, "ZAR");
// 获取所有文件的完整路径string[] fileNames = Directory.GetFiles(zarPath).Select(Path.GetFileName).ToArray();
foreach(string fileName in fileNames)
{
//Init.zar为下载的ZAR文件名
if (fileName == "Init.zar")
{
string path = Path.Combine(zarPath, "Init.zar");
zmcaux.ZAux_ZarDown(g_handle, path, 0);
AppendTextOut("ZAR文件下载成功！！！", Color.DarkGoldenrod);
}
}2.如需将对应总线节点的IO状态信息或模拟量信息映射到控制器上对应起始地址查看，则修改对应节点IO或模拟量的起始地址，修改完成后，点击【保存】，再点击【总线初始化】。
3.通过RTSys软件查看IO或模拟量映射的地址成功与否。

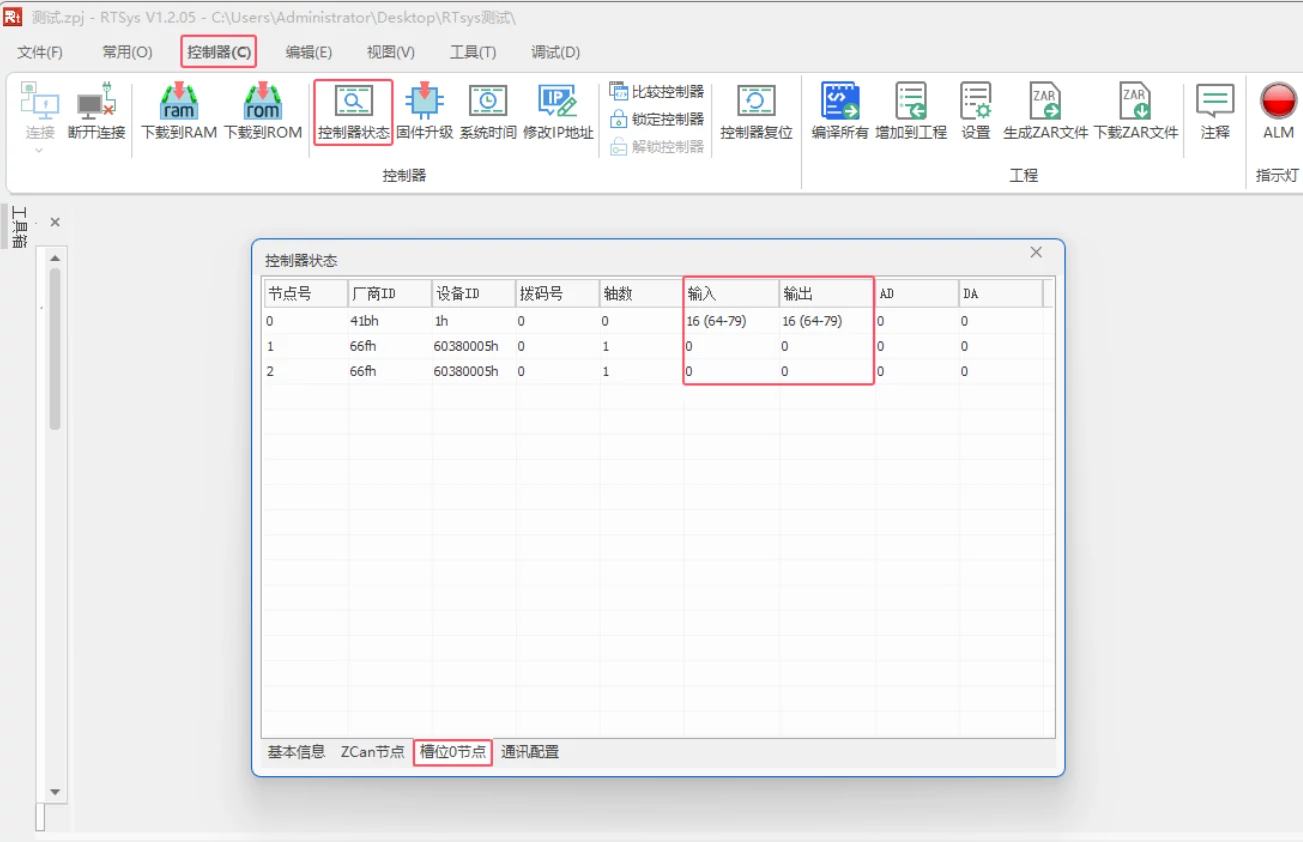

成功连接控制器后，在菜单栏中找到【控制器】→【控制器状态】→【槽位0节点】，可以看到所有节点对应的IO或模拟量起始地址。可以在总线初始化完成后观看此界面确认IO或模拟量起始地址映射正常。
相关代码介绍：
（1）上位机如何链接上MotionRT750。
if (Controler_IP.Text != null && Controler_IP.Text != "")
{
int ret = -1;
switch (Connect_ModeIP.Text)
{
case "IP":
//控制器IP地址连接
ret = zmcaux.ZAux_FastOpen(2, Controler_IP.Text.Trim(), 5000, out g_handle);
break;
case "COM":
//控制器COM串口号连接
ret = zmcaux.ZAux_OpenCom(uint.Parse(Controler_IP.Text), out g_handle);
break;
case "LOCAL":
//LOCAL接口连接RT750
ret = zmcaux.ZAux_FastOpen(5, Controler_IP.Text.Trim(), 5000, out g_handle);
break;
case "PCI":
//插入卡槽卡号连接PCI卡
ret = zmcaux.ZAux_FastOpen(4, Controler_IP.Text.Trim(), 5000, out g_handle);
break;
}
if (ret != 0)
{
MessageBox.Show("IP链接失败，报错码： " + ret.ToString());
}
else
{
if (g_handle != (IntPtr)0)
{
//连接成功后停止所有轴
ret = zmcaux.ZAux_Direct_Rapidstop(g_handle, 2);
MessageBox.Show("链接成功！");
this.Text = "已连接";
timer1.Enabled = true;
}
}
}（2）总线初始化结构体定义，自定义初始化所需的变量，例如LocalAxisId（本地轴起始ID）和LocalAxisNum（本地轴使用的轴数量）。
具体变量信息可以在解决方案中点击ZMotionEcat.cs文件进行查看。
其中，DrivePdoMode用于设置每个轴的发送PDO和接收PDO的配置选择。不同模式对应的PDO数据各不相同。
例如，若总线轴需切换至EtherCAT周期速度模式或EtherCAT周期力矩模式，则相应的PDO列表必须包含对应数据，如模式17和18支持三种总线模式。
具体列表数据请参考RTBasic手册中的drive_profile说明。
if (textBox1.Text == "" || textBox3.Text == "")
{
Console.WriteLine("总线参数不能为空");
return;
}
//定义总线初始化的信息结构体个数，最多可以支持128个节点MyEcatInit.EcatInitInfoSet ecatInitInfo = new
MyEcatInit.EcatInitInfoSet(int.Parse(textBox3.Text));
ecatInitInfo.InitStructFlag = 0; //是否自定义初始化参数，设置1的话使用默认的总线初始化参数，设置成0则需要自定义总线初始化相关参数
if (ecatInitInfo.InitStructFlag != 1)
{
// 1. 本地轴参数，用于指定本地轴的起始 ID 和使用的轴数量
ecatInitInfo.LocalAxisId = int.Parse(textBox2.Text); // 本地轴起始 ID
ecatInitInfo.LocalAxisNum = int.Parse(textBox4.Text); // 本地轴使用的轴数量
// 2. 驱动轴相关参数，用于指定驱动轴的起始 ID 和数量
ecatInitInfo.DriveAxisStart = int.Parse(textBox1.Text); // 驱动轴起始 ID，第 1 个驱动轴为 DriveAxisStart，第 2 个为 DriveAxisStart + 1 以此类推
ecatInitInfo.DriveAxisNum = -1; // 驱动轴数量[默认 -1]，-1 表示总线初始化的时候不判断驱动的轴数量是否对上，若为 0 表示扫描到的轴数量，会检查扫描到的轴数量是否一致
ecatInitInfo.EcatNodeNum = int.Parse(textBox3.Text); // 总线节点数目[默认 -1]，-1 表示总线初始化的时候不判断节点个数是否对上
for (int i = 0; i < ecatInitInfo.EcatNodeNum; i++)
{
ecatInitInfo.DrivePdoMode[i] = 12; // PDO 模式数组，参考 RTBasic 手册 drive_profile 说明，默认值为 12 表示需要配置相关 PDO
}
ecatInitInfo.DriveEnable = 1; // 总线初始化时是否自动使能，1 驱动器自动使能，0 不使能驱动器
ecatInitInfo.DriveIoSpa = 16; // 一个驱动映射多少个 IO 端口数量
// 3.DC 同步时钟和 DC 偏移补偿，用于指定系统时钟模式和 DC 偏移标志及时间
ecatInitInfo.SysClockMode = 1; // 系统时钟模式，1 开启 DC 同步时钟，0 关闭 DC 同步时钟
for (int i = 0; i < ecatInitInfo.EcatNodeNum; i++)
{
ecatInitInfo.DcOffsetFlag[i] = 0; // N 个节点对应的是否需要进行 DC 偏移补偿，0 关闭 DC 偏移，1 开启 DC 偏移，以节点 ID 形式
ecatInitInfo.DcOffsetTime[i] = 0; // N 个节点对应的 DC 偏移时间，单位为微秒，0.5 表示 0.5 微秒，以节点 ID 形式
}

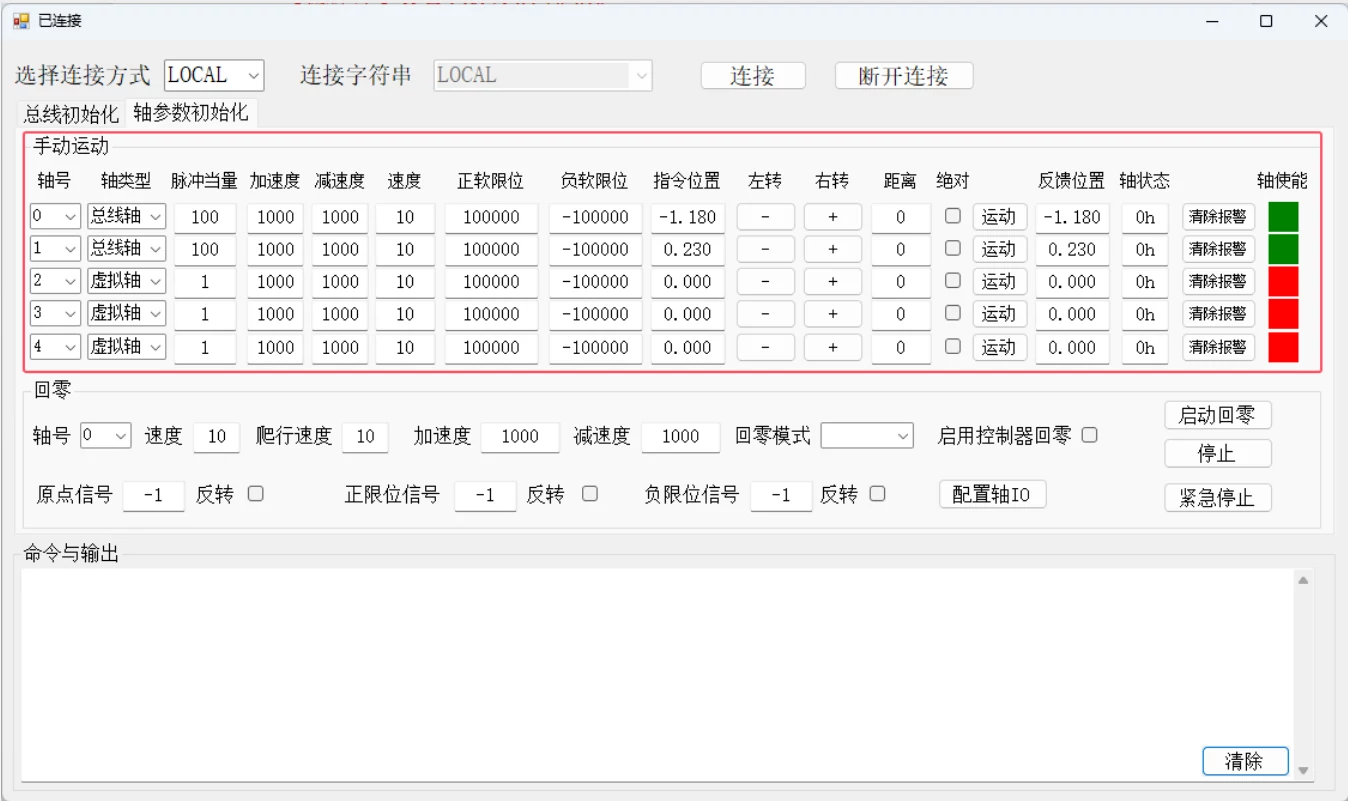

}二、点击【轴参数初始化】进入轴控制界面，开始总线轴的手动调试运动。
1.轴的使能控制。首先将轴类型切换到总线轴，再观察轴使能状态指示灯的颜色，可以准确判断轴的使能情况：绿色代表已使能，红色则表示未使能。点击图案即可切换轴的使能状态。
2.配置好轴参数、轴号及相关参数后，通过左转右转手动调试轴运动。
建议将【脉冲当量】设置为机台运动1mm所需的脉冲数**。**若按此推荐设置，【速度】的单位为mm/s，【加速度】和【减速度】的单位则为mm/s²。
通常，【加速度】和【减速度】设置为速度的 10倍。
3.若在调试过程中不确定机台运动1mm所需的脉冲数，可将【脉冲当量】设为1。
为安全起见，【速度】可先设为10，此时左右整体速度为1*10=10个脉冲每秒，【加速度】和【减速度】均设为1000。随后手动运动轴，观察轴是否运动及【反馈位置】是否有变化。
若手动运动时【反馈位置】数据变化但实际轴未动，可逐步将【脉冲当量】以10倍递增，每次调整后反复手动运动，检查轴是否运动。
【反馈位置】由编码器反馈，若其数据变化，轴必定在运动；若肉眼难以察觉，可能是机台运动较慢。
手动运动和寸动代码如下：
//参数同步
zmcaux.ZAux_Direct_SetAtype(g_handle, axis[select_axis], int.Parse(atype_s[select_axis])); //设置轴类型
zmcaux.ZAux_Direct_SetUnits(g_handle, axis[select_axis], units[select_axis]); //设置脉冲当量
zmcaux.ZAux_Direct_SetAccel(g_handle, axis[select_axis], accel[select_axis]); //设置加速度
zmcaux.ZAux_Direct_SetDecel(g_handle, axis[select_axis], decel[select_axis]); //设置减速度
zmcaux.ZAux_Direct_SetSpeed(g_handle, axis[select_axis], speed[select_axis]); //设置运行速度
zmcaux.ZAux_Direct_SetFsLimit(g_handle, axis[select_axis], Fslimit[select_axis]); //设置正向软限位
zmcaux.ZAux_Direct_SetRsLimit(g_handle, axis[select_axis],Rslimit[select_axis]); //设置负向软限位
zmcaux.ZAux_Direct_SetFastDec(g_handle, axis[select_axis], speed[select_axis]* accel[select_axis]); //设置快减减速度,达到限位或异常停止时自动采用
Thread.Sleep(1);
if (param < 5)//左转
{
zmcaux.ZAux_Direct_Single_MoveAbs(g_handle, axis[select_axis], Rslimit[select_axis]);
}
else if (5 <= param && param 9)//运动
{
if (mode[select_axis])//绝对运动
{
zmcaux.ZAux_Direct_Single_MoveAbs(g_handle, axis[select_axis], move_dpos[select_axis]);
}
else //相对运动
{
zmcaux.ZAux_Direct_Single_Move(g_handle, axis[select_axis], move_dpos[select_axis]);
}

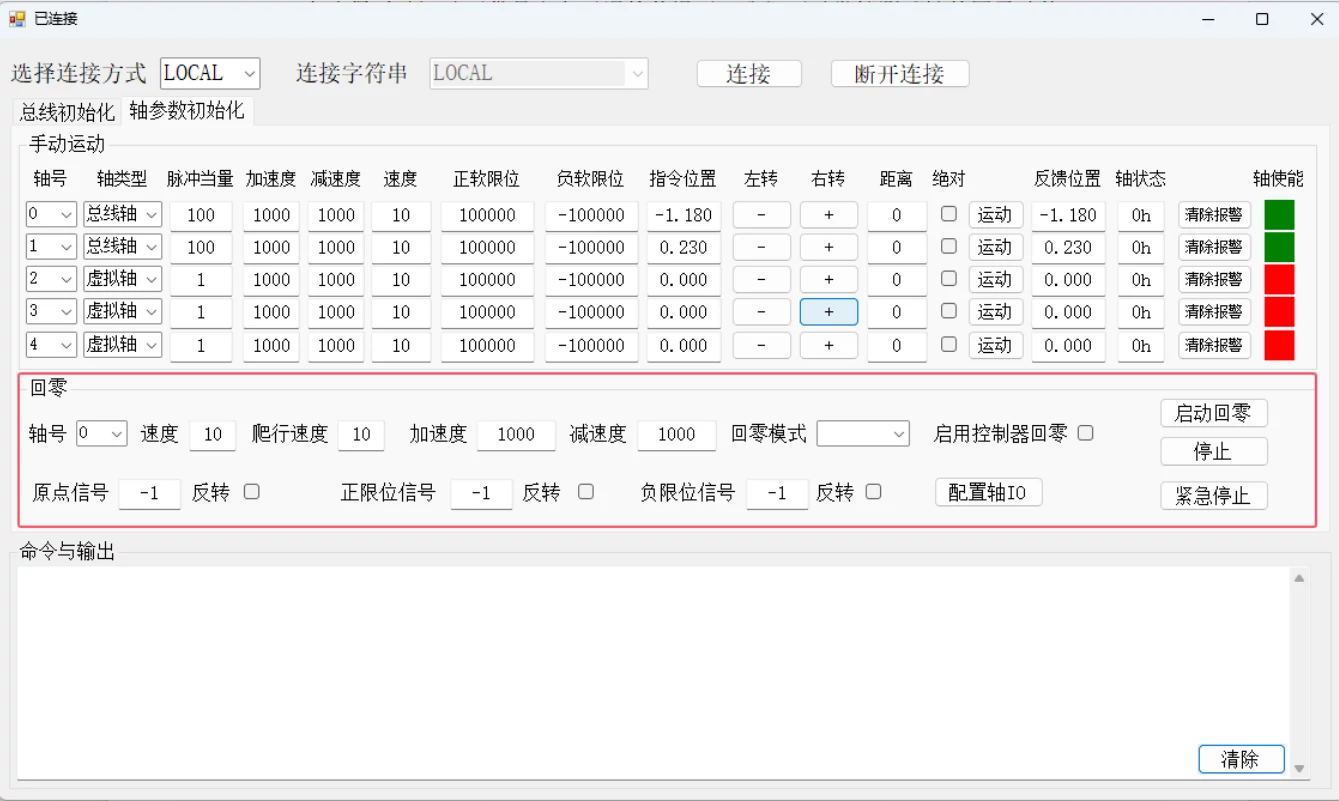

}三、在确保手动运动正常且方向无误的前提下，我们可以继续测试轴的回零功能。
若未勾选【启用控制器回零方式】，则默认采用总线驱动器回零（精度更高，推荐使用，驱动器回零参考驱动器手册）。
此时，需参照总线驱动器手册中对回零模式的说明，并将原点传感器连接至驱动器的原点输入口。若勾选【启用控制器回零方式】，则使用控制器回零，具体回零方式可参考下拉框中的介绍。
在实际项目中，仍建议优先选择总线驱动器回零。回零测试步骤如下：
1.选择回零轴号，配置轴的正限位信号、负限位信号及原点信号后，点击【配置轴IO】。若轴状态显示"30h"，则勾选【反转】，并再次点击【配置轴IO】。
2.配置速度、爬行速度及回零模式后，点击【启动回零】。若出现方向错误或速度过快的情况，请立即点击【紧急停止】，并重新进行调试。

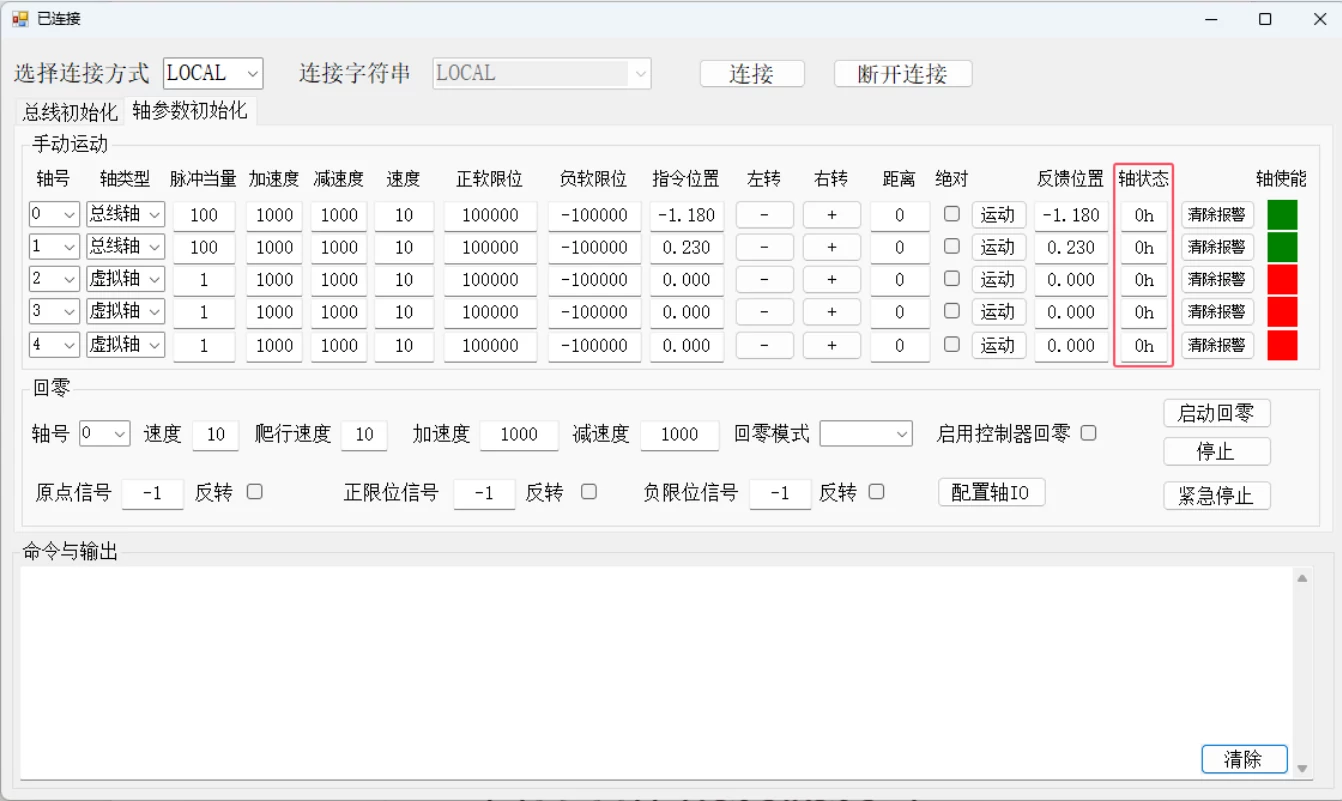

3.若轴状态显示"8h"，则表示驱动器出现报错。以下是遇到驱动器报警后的处理方法。
（1）检查驱动器上的LED面板是否显示报错信息，报错时将呈现相应的错误码。
常见的错误，如驱动器过载和转矩饱和异常等，均可通过【清除报警】按钮清除。
具体代码如下：
int position = 3; // 获取第3位
int value = 0;
zmcaux.ZAux_BusCmd_DriveClear(g_handle, (uint)param, 0); //清除总线伺服轴报警
Thread.Sleep(5000); //等待报警清除
zmcaux.ZAux_BusCmd_SDOReadAxis(g_handle, (uint)param, 0x6041, 0, 6, ref value); //读取驱动器状态字对应数据字典6041
if (((value >> position) & 1) == 0)
{
zmcaux.ZAux_Direct_Single_Datum(g_handle, param, 0); //清除控制器报警
Thread.Sleep(100);
zmcaux.ZAux_Direct_SetAxisEnable(g_handle, param, 1); //重新上使能
MessageBox.Show("报警清除成功！！！");
}
else{MessageBox.Show("报警清除失败，重新清除或查找报错原因！！！");}（2）如果通过代码无法清除报警，绝大多数驱动器报警问题可以通过断电并重启驱动器来解决。若断电重启后报警依然存在，则需参照驱动器手册进行错误排查，并可咨询驱动器技术人员以获取解决方案。
教学视频：
实时在线变速实现多段速的软着陆
