规格和从机地址传输

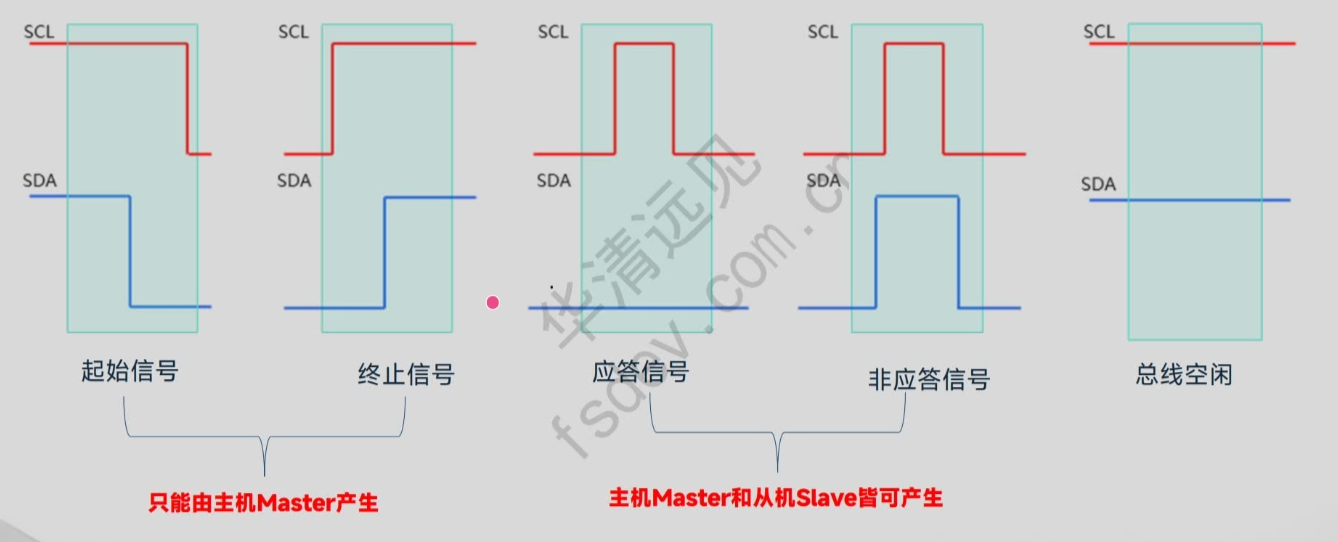

1、I2C的信号

2、数据的有效性（I2C是电平触发采样）

SDA的可变化时机数据线（SDA）上的数据只能在时钟线（SCL）为低电平时进行改变。

SDA的稳定性SCL为高电平期间，SDA必须保持稳定。

在SCL为高电平时，SDA上的数据被视为有效，接收方会在这个时刻对SDA的状态进行采样。

3、数据的传输单元(单位)

I²C总线以字节（8位）为单位传输数据，每次传输一个字节。

4、数据的传输顺序(MSBor LSB)

在I²C数据传输中，数据的传输顺序是MSB（Most Significant Bit，最高有效位）先传输。

5、数据传输方向(读or写)

主机是要给从机发送数据，还是要读取从机的数据。

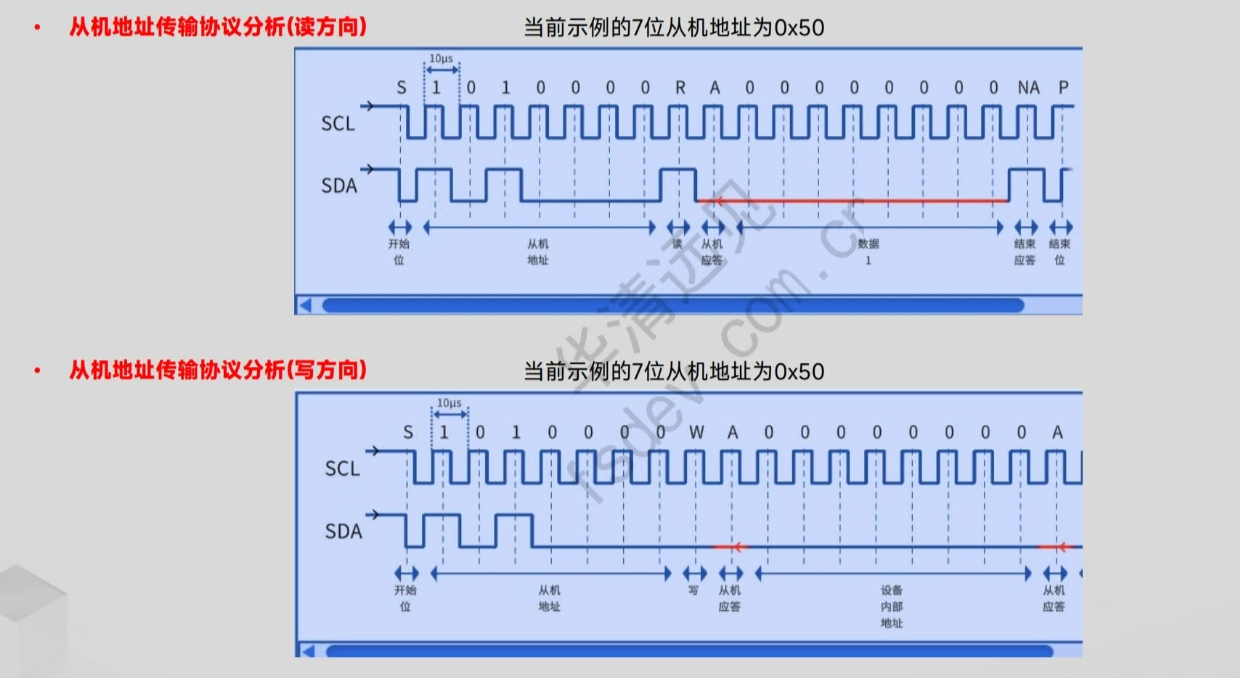

从机地址传输

7 位从机地址（最常用）

这是 I2C 总线的标准地址格式，支持最多 128 个从机地址（27=128），但其中部分地址被预留为特殊用途（如广播地址），实际可用地址约 112 个。

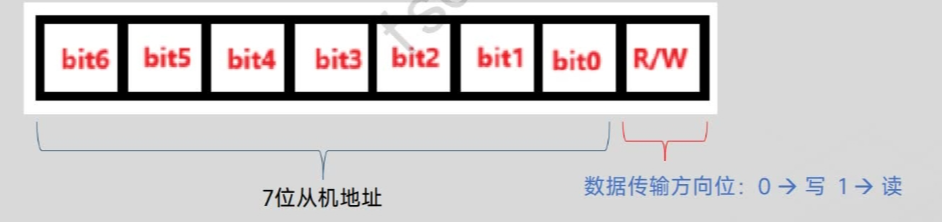

地址字节结构 ：1 个字节共 8 位，高 7 位为真正的从机地址 ，最低位（第 0 位）为读写控制位（R/W）
- 当最低位为 0 时：表示主设备接下来要向从机写入数据（写操作）
- 当最低位为 1 时：表示主设备接下来要从从机读取数据（读操作）

10 位从机地址（扩展格式）

当系统需要挂载超过 128 个从设备时，会采用 10 位从机地址格式，支持最多 1024 个独立地址

地址字节结构 ：10 位地址需要分两个字节发送
- 第 1 个字节（地址字节 1）：高 5 位固定为 11110（10 位地址的标志位），接下来 2 位为 10 位地址的高 2 位 ，最低位为读写控制位（R/W）
- 第 2 个字节（地址字节 2）：完整的 8 位为 10 位地址的低 8 位
选通过程：主设备发送完两个地址字节后，只有 10 位地址完全匹配的从设备才会应答，后续通信流程与 7 位地址一致。

数据读取

特性	未移位从机地址	移位从机地址
位数	7 位（0x00~0x7F）	8 位（0x00~0xFE）
定义	芯片手册标注的原始地址	未移位地址左移 1 位（×2）
用途	配置硬件寄存器、代码中表示从机身份	实际通信中发送的 8 位地址字节（含读写位）
编程使用	直接写入硬件寄存器（库函数自动处理）	仅用于底层通信函数的手动实现

有寄存器区分的通信流程：

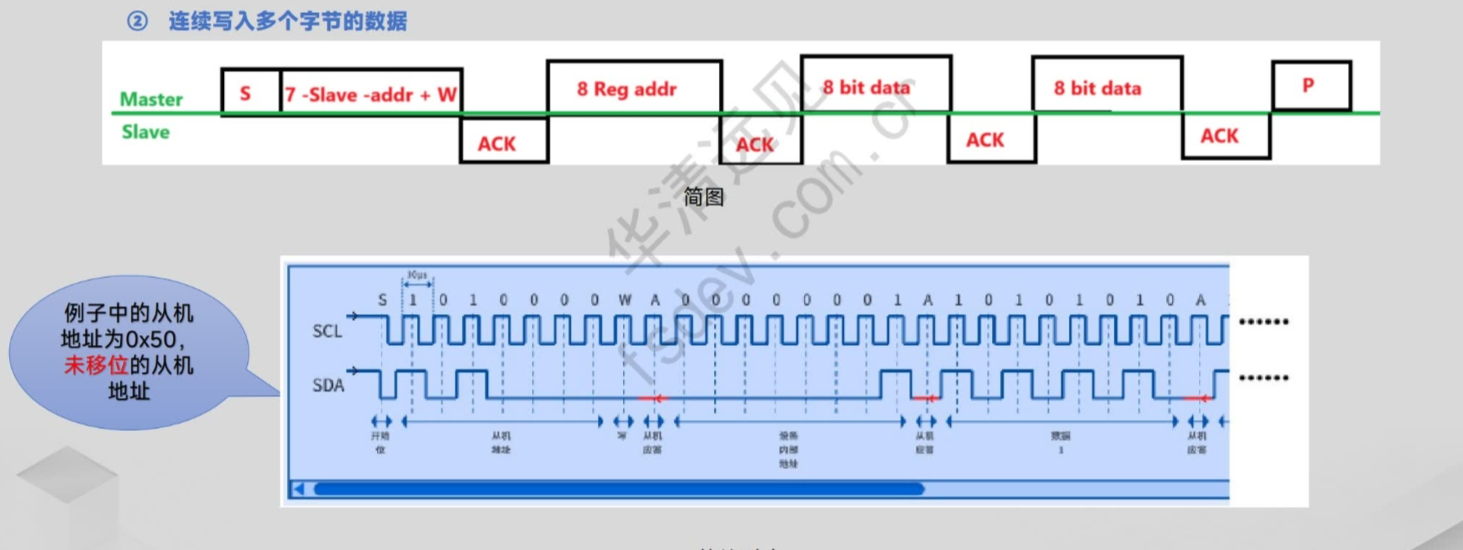

写操作：

复制代码

起始信号 → 从机地址(写) → ACK → 寄存器地址 → ACK → 数据 → ACK → 停止信号

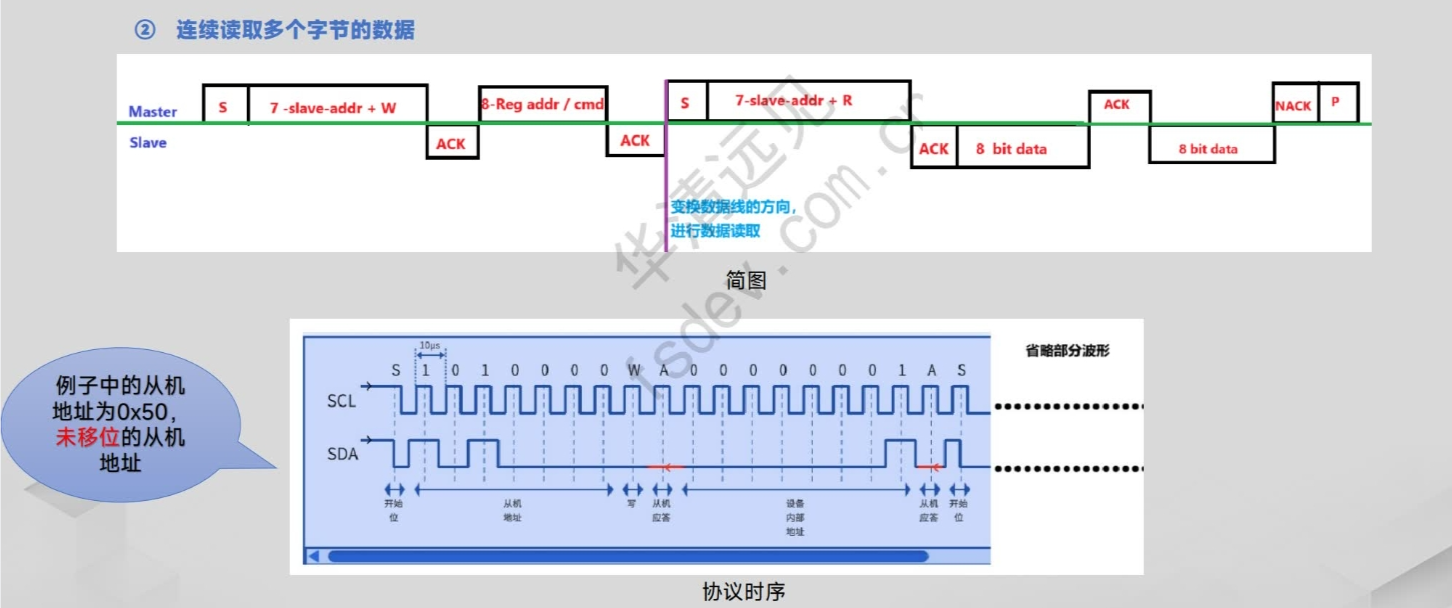

读操作：

复制代码

起始信号 → 从机地址(写) → ACK → 寄存器地址 → ACK →
重新起始 → 从机地址(读) → ACK → 数据 → NACK/ACK → 停止信号

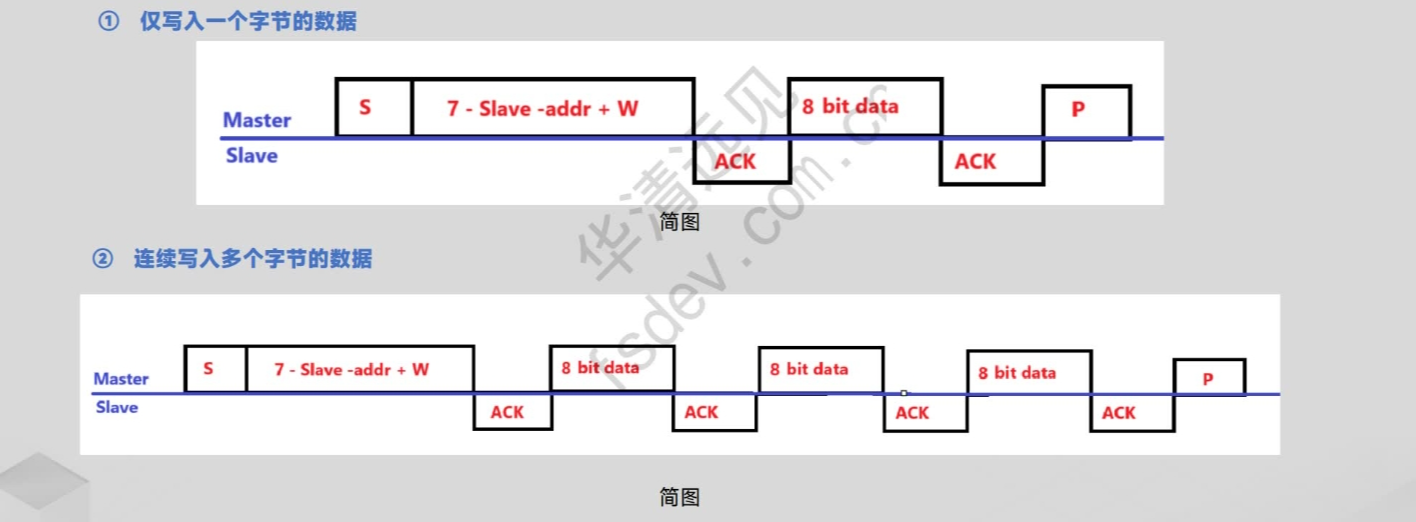

无寄存器区分的通信流程：

写操作：一般不会使用这种情况，无内存地址无意义。

复制代码

起始信号 → 从机地址(写) → ACK → 数据 → ACK → 停止信号

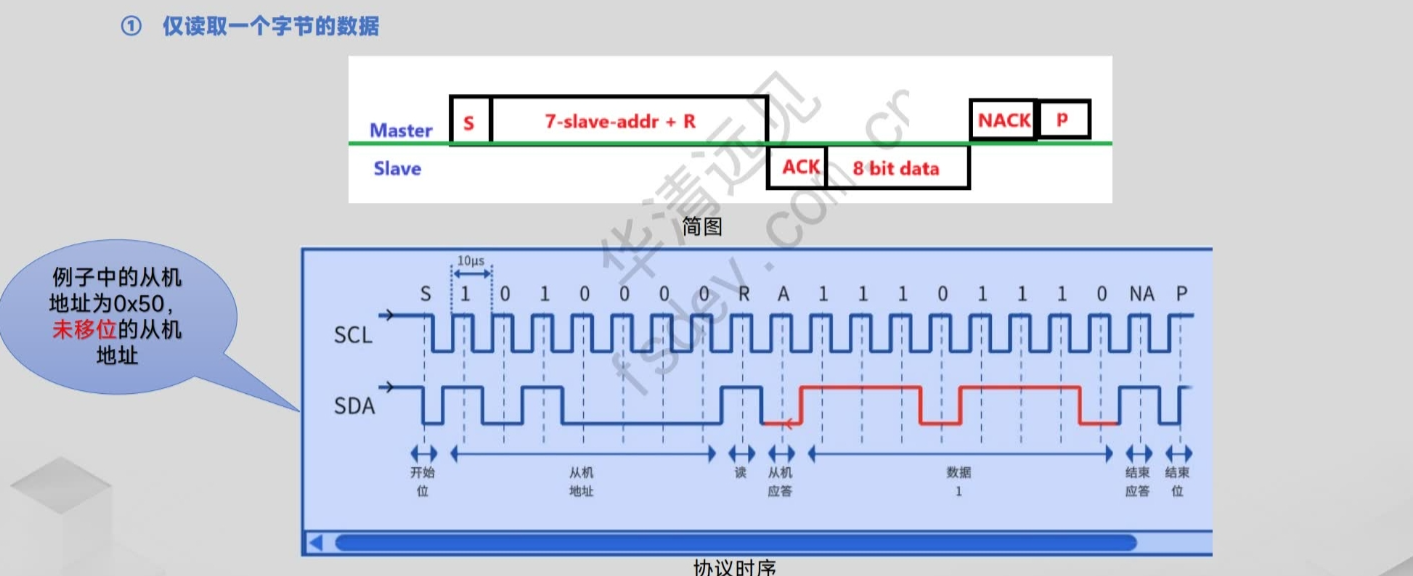

读操作：

复制代码

起始信号 → 从机地址(读) → ACK → 数据 → NACK/ACK → 停止信号

关键差异：有寄存器设备必须先发送寄存器地址告知从机操作位置；无寄存器设备直接进行数据交互，无中间寻址环节。

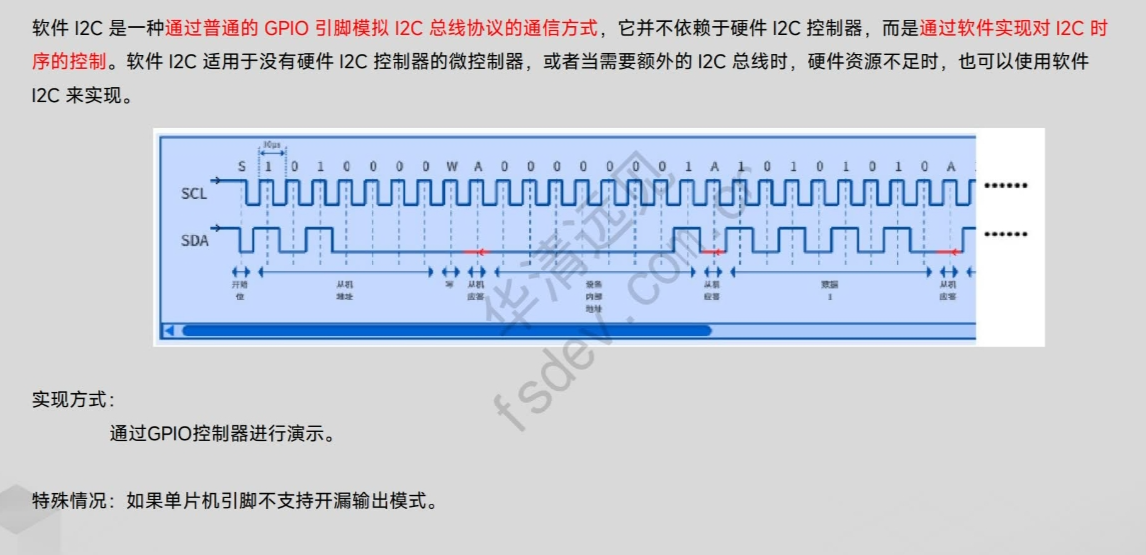

软件I2C（IO模拟I2C）

函数封装

cs 复制代码

#include "delay.h"

//IO操作函数
#define CT_IIC_SCL_1     HAL_GPIO_WritePin(GPIOG, GPIO_PIN_15, GPIO_PIN_SET) //SCL
#define CT_IIC_SCL_0     HAL_GPIO_WritePin(GPIOG, GPIO_PIN_15, GPIO_PIN_RESET) //SCL
#define CT_IIC_SDA_1     HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, GPIO_PIN_SET) //SCL
#define CT_IIC_SDA_0     HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, GPIO_PIN_RESET) //SCL

#define CT_READ_SDA     HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_15)   //输入SDA

//控制I2C速度的延时
void CT_Delay(void)
{
    delay_us(2);
}

//电容触摸芯片IIC接口初始化
void CT_IIC_Init(void)
{
    GPIO_InitTypeDef  GPIO_InitStruct;

    __HAL_RCC_GPIOG_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();

    /* SCL */
    GPIO_InitStruct.Pin = GPIO_PIN_15;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;     /* 开漏输出 */
    GPIO_InitStruct.Pull = GPIO_PULLUP;             /* 内部上拉 */
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);
    HAL_GPIO_WritePin(GPIOG, GPIO_PIN_15, GPIO_PIN_SET);    /* 拉高SCL */

    /* SDA */
    GPIO_InitStruct.Pin = GPIO_PIN_15;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;         /* 开漏输出 */
    GPIO_InitStruct.Pull = GPIO_PULLUP;                 /* 内部上拉 */
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, GPIO_PIN_SET);   /* 拉高SDA */
}

void CT_SDA_IN(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    //PB15设置为输入模式
    GPIO_InitStruct.Pin = GPIO_PIN_15;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_PULLUP;;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}

void CT_SDA_OUT(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    //PB15设置为开漏输出模式
    GPIO_InitStruct.Pin = GPIO_PIN_15;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}


//产生IIC起始信号
void CT_IIC_Start(void)
{

    CT_SDA_OUT();     //sda线输出
    CT_IIC_SDA_1;
    CT_IIC_SCL_1;
    delay_us(5);
    CT_IIC_SDA_0;//START:when CLK is high,DATA change form high to low
    delay_us(5);
    CT_IIC_SCL_0;//钳住I2C总线，准备发送或接收数据

}

//产生IIC停止信号
void CT_IIC_Stop(void)
{
    CT_SDA_OUT();//sda线输出
    CT_IIC_SCL_1;
    CT_IIC_SDA_0;//STOP:when CLK is high DATA change form low to high
    delay_us(5);
    CT_IIC_SDA_1;//发送I2C总线结束信号
}

//等待应答信号到来
//返回值：1，接收应答失败
//        0，接收应答成功
uint8_t CT_IIC_Wait_Ack(void)
{
    uint8_t ucErrTime=0;
    CT_SDA_IN();      //SDA设置为输入
    CT_IIC_SDA_1;
    delay_us(2);
    CT_IIC_SCL_1;
    delay_us(2);
    //CT_Delay();
    while(CT_READ_SDA)
    {
        ucErrTime++;
        if(ucErrTime>250)
        {
            CT_IIC_Stop();
            return 1;
        }
        CT_Delay();
    }
    CT_IIC_SCL_0;//时钟输出0
    return 0;
}

//产生ACK应答
void CT_IIC_Ack(void)
{
    CT_IIC_SCL_0;
    CT_SDA_OUT();
    CT_Delay();
    CT_IIC_SDA_0;
    CT_Delay();CT_Delay();
    CT_IIC_SCL_1;
    CT_Delay();CT_Delay();
    CT_IIC_SCL_0;
}

//不产生ACK应答
void CT_IIC_NAck(void)
{
    CT_IIC_SCL_0;
    CT_SDA_OUT();
    CT_Delay();
    CT_IIC_SDA_1;
    CT_Delay();
    CT_IIC_SCL_1;
    CT_Delay();
    CT_IIC_SCL_0;
}

//IIC发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答
void CT_IIC_Send_Byte(uint8_t txd)
{

    uint8_t t;
    CT_SDA_OUT();
    CT_IIC_SCL_0;//拉低时钟开始数据传输
    CT_Delay();
    for(t=0;t<8;t++)
    {
        if(((txd&0x80)>>7)==1)CT_IIC_SDA_1;
            else if(((txd&0x80)>>7)==0)CT_IIC_SDA_0;
        txd<<=1;
            delay_us(5);
        CT_IIC_SCL_1;
            delay_us(5);
        CT_IIC_SCL_0;
            delay_us(5);
    }
}

//读1个字节，ack=1时，发送ACK，ack=0，发送nACK
uint8_t CT_IIC_Read_Byte(unsigned char ack)
{
    uint8_t i,receive=0;
    CT_SDA_IN();//SDA设置为输入
    //delay_us(30);
    for(i=0;i<8;i++ )
    {
        CT_IIC_SCL_0;
        delay_us(4);
        CT_IIC_SCL_1;
        receive<<=1;
        if(CT_READ_SDA)receive++;
        delay_us(4);
    }
    if (!ack)CT_IIC_NAck();//发送nACK
    else CT_IIC_Ack(); //发送ACK
    return receive;
}
