深入探讨后台摄像头|麦克风采集与轻量级RTSP服务|RTMP推流架构设计

音视频牛哥2025-12-20 13:45

在 Android 音视频开发中，"后台推流"是一个经典且棘手的需求。常见的场景包括：行车记录仪（熄屏录像）、智能安全帽（后台回传）、执法记录仪等。

传统的做法是将推流逻辑写在 Activity 中，但一旦用户按 Home 键或熄屏，Activity 及其持有的 Camera 资源极易被系统回收。为了解决这个问题，我们需要构建一个基于前台服务（Foreground Service）的独立采集架构。

本文将结合大牛直播SDK（SmartMediakit）的 SmartPublisher 模块的源码，深度拆解如何实现这一系统。

一、 整体架构设计：UI 与业务的彻底解耦

为了保证推流服务的稳定性，我们采用 C/S（Client/Service）架构 模式：

  1. Service 层 (StreamMediaCameraService)：

    • 作为后台驻留的核心载体。

    • 负责持有 Engine 实例。

    • 提升进程优先级（前台服务），防止 OOM Killer 查杀。

  2. Engine 层 (NTStreamMediaCameraEngineImpl)：

    • 业务大脑。封装 Camera2 API、AudioRecord 以及 Native 推流库。

    • 管理数据采集（YUV/PCM）到编码推流的全流程。

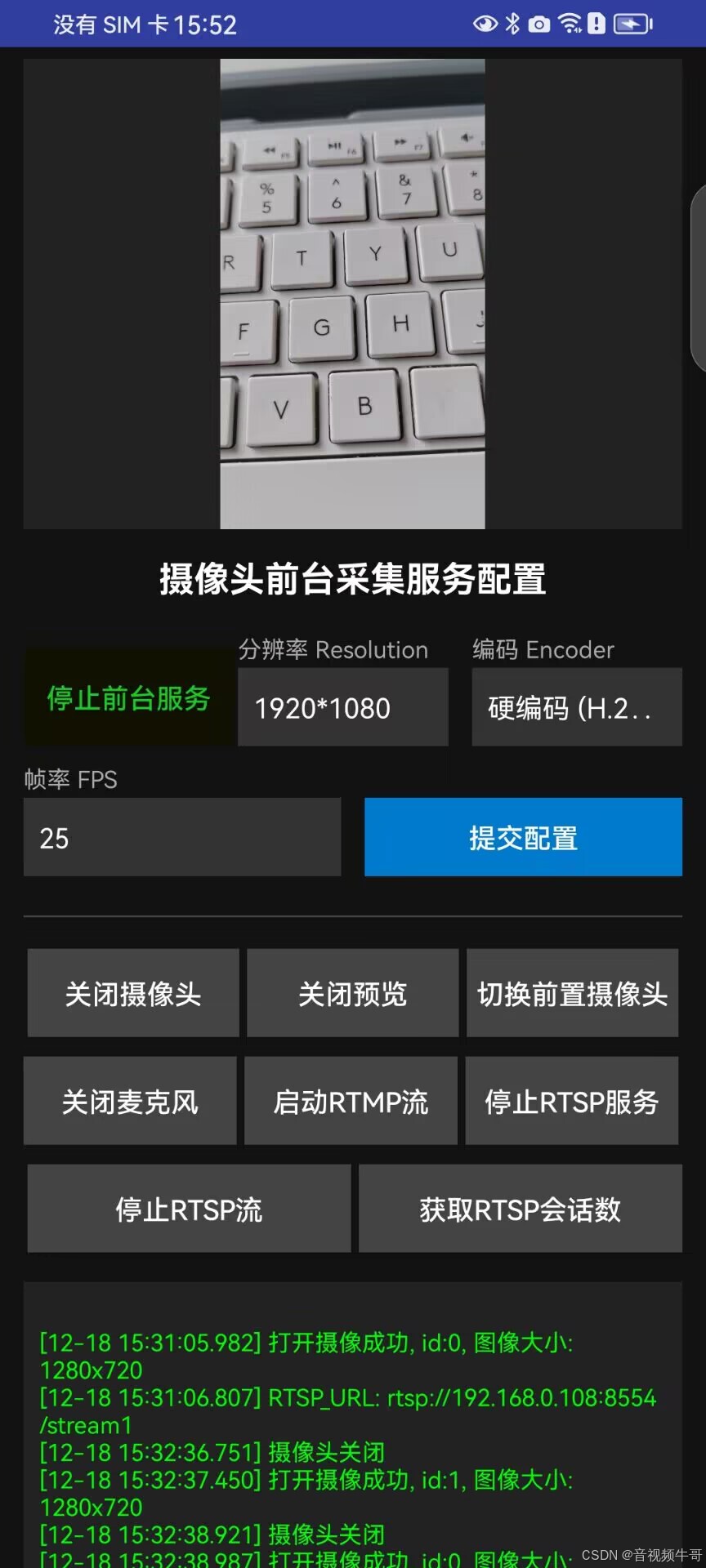

  3. UI 层 (MainActivity)：

    • 纯展示与控制。只负责显示预览画面（TextureView）和发送控制指令（开关相机、开始推流）。

    • 即使 Activity 销毁（如屏幕旋转、内存回收），Service 和 Engine 依然存活。

  4. 通信层 (NTStreamMediaBinder)：

    • 通过 Binder 机制，让 Activity 获取 Service 中的 Engine 句柄。

二、 核心实现一：构建"杀不死"的前台服务

在 StreamMediaCameraService.java 中，最关键的逻辑是适配 Android 8.0 到 Android 14 的前台服务机制。

1. 为什么需要前台服务？

Android 系统对后台应用限制极严。如果不启动前台服务（在通知栏显示一条常驻通知），App 切后台后几分钟内网络和 CPU 就会被限制，导致推流中断。

2. 代码实现详解

我们需要根据 Android 版本动态设置 Notification Channel 和 ServiceType（特别是 Android 10+ 必须声明 Camera/Microphone 类型）。

java 复制代码
// [文件: StreamMediaCameraService.java]

public void start_foreground_service() {
    try {
        String channelId = "nt_camera_service";
        String channelName = "Background Camera Service";

        // 1. 创建 NotificationManager
        NotificationManager manager = (NotificationManager) getSystemService(Context.NOTIFICATION_SERVICE);

        // 2. 适配 Android 8.0+ (Oreo): 必须创建 NotificationChannel
        if (Build.VERSION.SDK_INT >= 26) {
            NotificationChannel channel = new NotificationChannel(channelId, channelName, NotificationManager.IMPORTANCE_HIGH);
            manager.createNotificationChannel(channel);
        }

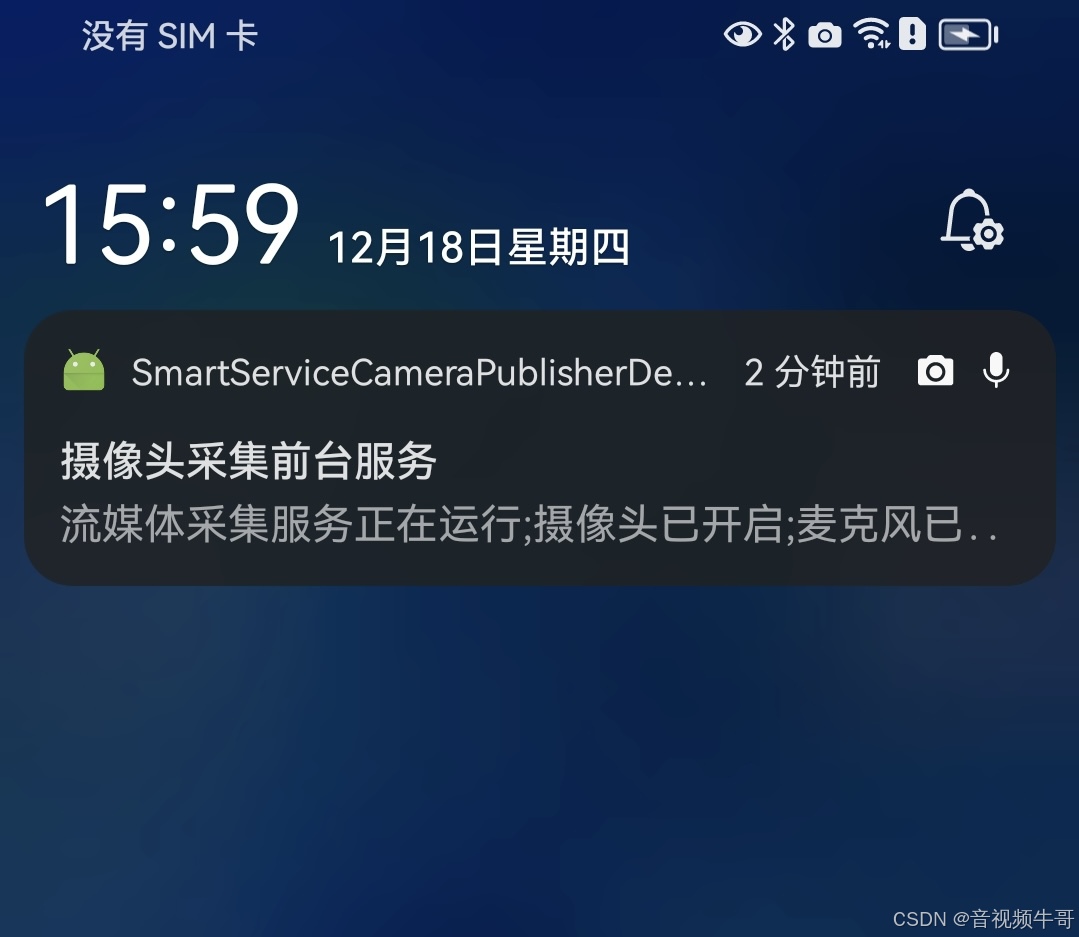

        // 3. 构建动态的 Notification 内容，实时显示当前状态
        StringBuilder sb = new StringBuilder(256);
        sb.append("流媒体采集服务正在运行;");
        if (engine_ != null) {
            if (engine_.is_opened_camera()) sb.append("摄像头已开启;");
            if (engine_.is_audio_record_running()) sb.append("麦克风已开启;");
            if (engine_.is_rtsp_stream_running()) sb.append("已输出RTSP流;");
        }

        Notification.Builder builder = new Notification.Builder(this)
                .setSmallIcon(R.mipmap.ic_launcher)
                .setContentTitle("摄像头采集前台服务")
                .setContentText(sb.toString());

        if (Build.VERSION.SDK_INT >= 26)
            builder.setChannelId(channelId);

        Notification notification = builder.build();

        // 4. 启动前台服务 (核心适配点)
        final int id = 111;
        if (Build.VERSION.SDK_INT < 29) {
            // Android 9.0 及以下
            startForeground(id, notification);
        } else {
            // Android 10.0+ (Q/R/S...): 必须显式声明服务类型
            int type = 0;
            // 动态检查权限，防止 Crash
            if (Build.VERSION.SDK_INT >= 30 && check_camera_permission())
                type |= ServiceInfo.FOREGROUND_SERVICE_TYPE_CAMERA;

            if (Build.VERSION.SDK_INT >= 30 && check_record_audio_permission())
                type |= ServiceInfo.FOREGROUND_SERVICE_TYPE_MICROPHONE;

            startForeground(id, notification, type);
        }
    } catch (Exception e) {
        Log.e(TAG, "start_foreground Exception:", e);
        stopSelf();
    }
}

注意： 在 AndroidManifest.xml 中也必须对应声明：

java 复制代码
<service android:name=".StreamMediaCameraService"
    android:foregroundServiceType="camera|microphone" />

三、 核心实现二：Activity 与 Service 的安全绑定

MainActivity 不直接 new Engine，而是通过 bindService 获取。这保证了 Engine 的生命周期跟随 Service 而非 Activity。

1. Binder 定义

java 复制代码
// [文件: NTStreamMediaBinder.java]
public class NTStreamMediaBinder extends Binder {
    // 使用 AtomicReference 保证多线程安全
    private final AtomicReference<NTStreamMediaCameraEngine> engine_ = new AtomicReference<>();

    public NTStreamMediaCameraEngine get_stream_media_camera_engine() {
        return engine_.get();
    }
    // ... attach/detach 逻辑
}

2. Service 中的绑定逻辑

java 复制代码
// [文件: StreamMediaCameraService.java]
@Override
public void onCreate() {
    super.onCreate();
    // Service 创建时，初始化 Engine，确保 Engine 和 Service 同生共死
    this.engine_ = new NTStreamMediaCameraEngineImpl(getApplication(), service_handler_, running_thread_, lib_publisher_);
}

@Override
public IBinder onBind(Intent intent) {
    // 当 Activity 绑定时，将 Engine 挂载到 Binder 上
    binder_.attach(engine_);
    return binder_;
}

3. Activity 中的获取逻辑

java 复制代码
// [文件: MainActivity.java]
private void onServiceConnected(NTStreamMediaBinder binder) {
    media_binder_ = binder;
    // 关键点：从 Binder 中拿到了活着的 Engine 实例
    media_engine_ = get_stream_media_engine();

    if (media_engine_ != null) {
        // 重新注册回调（因为 Activity 重建后回调对象变了）
        media_engine_callback_ = new NTStreamEngineCallbackImpl();
        media_engine_callback_.reset(MainActivity.this);
        media_engine_.register_callback(media_engine_callback_);

        // 恢复预览 View（如果有的话）
        if (is_preview_camera_ && preview_view_.isAvailable())
            media_engine_.set_camera_preview_view(preview_view_);
    }
    // ...
}

四、 核心实现三：Camera2 数据采集与 Native 推流

这是整个系统的数据引擎。NTStreamMediaCameraEngineImpl 负责协调 Camera2Helper 采集数据，并将数据投递给 JNI 层。

1. 数据的产生 (Camera2 API)

在 Camera2Helper.java 中，我们通过 ImageReader 获取 YUV 数据（格式通常为 YUV_420_888）。

2. 数据的流转 (Java -> Native)

在 NTStreamMediaCameraEngineImpl 中，我们实现了 Camera2Listener。这是性能最敏感的部分，直接决定了推流的延迟和流畅度。

java 复制代码
// [文件: NTStreamMediaCameraEngineImpl.java]

@Override
public void onCameraImageData(Image image) {
    if (null == image) return;

    // 只有当推流开启时才处理数据，节省 CPU
    if (!stream_publisher_.is_publishing()) return;

    // 校验格式，必须是 YUV_420_888
    if (image.getFormat() != ImageFormat.YUV_420_888) return;

    Image.Plane[] planes = image.getPlanes();
    // 获取 Y, U, V 三个平面的数据指针和步长
    ByteBuffer y_buffer = planes[0].getBuffer();
    ByteBuffer u_buffer = planes[1].getBuffer();
    ByteBuffer v_buffer = planes[2].getBuffer();

    int y_row_stride = planes[0].getRowStride();
    int u_row_stride = planes[1].getRowStride();
    int v_row_stride = planes[2].getRowStride();
    int uv_pixel_stride = planes[1].getPixelStride(); // 关键参数，决定是 I420 还是 NV21 等

    int width = image.getWidth();
    int height = image.getHeight();

    // 获取旋转角度（处理横竖屏推流的关键）
    int rotation_degree = cameraImageRotationDegree_.get();

    // 【核心调用】直接将 ByteBuffer 传递给 Native 层 (JNI)
    // 避免了在 Java 层进行 byte[] 拷贝，极大提升性能
    stream_publisher_.PostLayerImageYUV420888ByteBuffer(
            0, 0, 0,
            y_buffer, 0, y_row_stride,
            u_buffer, 0, u_row_stride,
            v_buffer, 0, v_row_stride,
            uv_pixel_stride,
            width, height,
            0, 0, 0, 0, // 翻转和缩放参数
            0, rotation_degree
    );
}

代码亮点：

  • 零拷贝 (Zero Copy) : 使用 ByteBuffer 直接在 Java 和 C++ 之间传递内存地址，避免了 byte[] 数组的反复拷贝，这对于 1080P/30fps 的高清流至关重要。

  • 动态旋转 : 通过 rotation_degree 参数，底层 SDK 自动处理图像旋转，确保观看端看到的画面方向正确。

五、 核心实现四：RTSP Server 与多路分发

系统不仅支持 RTMP 推流，还内置了一个轻量级的 RTSP Server。这意味着手机本身变成了一个 IPC（网络摄像机）。

java 复制代码
// [文件: NTStreamMediaCameraEngineImpl.java]

private boolean start_rtsp_stream_internal(String stream_name) {
    // 1. 确保 RTSP Server 端口已监听
    long rtsp_server_handle = rtsp_server_.get_native();
    if(0 == rtsp_server_handle) return false;

    // 2. 创建 SDK 推流实例
    if (!test_and_create_sdk_instance()) return false;

    // 3. 设置流名称 (例如 rtsp://192.168.1.100:8554/stream1)
    stream_publisher_.SetRtspStreamName(stream_name);

    // 4. 将推流实例挂载到 Server 上
    stream_publisher_.ClearRtspStreamServer();
    stream_publisher_.AddRtspStreamServer(rtsp_server_handle);

    // 5. 启动流
    if (!stream_publisher_.StartRtspStream()) {
        return false;
    }

    // 6. 启动水印线程 (可选)
    start_video_layer_post_thread();

    return true;
}

六、 工业级细节：电池优化白名单

仅仅依靠前台服务，在某些深度定制的 ROM（如 MIUI、EMUI）或 Android 高版本 Doze 模式下仍可能被限制网络。在 MainActivity 中，我们必须请求用户豁免电池优化。

java 复制代码
// [文件: MainActivity.java]

// 判断是否已在白名单中
private boolean isIgnoringBatteryOptimizations(){
    if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.M) {
        String packageName = getPackageName();
        PowerManager pm = (PowerManager) getSystemService(POWER_SERVICE);
        return pm.isIgnoringBatteryOptimizations(packageName);
    }
    return false;
}

// 跳转系统设置申请白名单
private void gotoSettingIgnoringBatteryOptimizations() {
    if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.M) {
        try {
            Intent intent = new Intent();
            String packageName = getPackageName();
            intent.setAction(Settings.ACTION_REQUEST_IGNORE_BATTERY_OPTIMIZATIONS);
            intent.setData(Uri.parse("package:" + packageName));
            startActivityForResult(intent, REQUEST_IGNORE_BATTERY_CODE);
        } catch (Exception e) {
            Log.e(TAG, "gotoSettingIgnoringBatteryOptimizations Exception:", e);
        }
    }
}

七、 总结

通过上述代码的拆解，我们利用大牛直播SDK的轻量级RTSP服务模块，构建了一个完整的 Android 后台流媒体采集系统：

  1. 稳定性 ：利用 Notification + Service + ForegroundServiceType 适配，确保进程在后台不被查杀。

  2. 高性能 ：通过 Camera2 API + ByteBuffer + JNI 实现 YUV 数据的零拷贝传输。

  3. 灵活性 ：Service 承载业务，Activity 仅作展示，实现了完美的解耦，支持断线重连和后台静默推流。

  4. 功能全：同时支持 RTMP 推流、RTSP 服务端、水印叠加、软硬编码自动切换。

这套架构不仅适用于 Demo 演示，更是开发行车记录仪、远程协助、无人机图传等商业级产品的坚实基础。

📎 CSDN官方博客：音视频牛哥-CSDN博客
