EH2806-A30B长按开关芯片技术解析与应用指南
一、核心功能实现机制
该芯片采用双按键触发设计，通过时序逻辑电路实现状态切换。当VDD上电时，内部复位电路自动初始化输出状态：OUTL引脚呈现高电平（典型值3.3V），OUTH引脚保持低电平（0V）。其状态转换遵循严格的时序控制：
- KEY1触发序列
持续按压10秒后，芯片内部计时器触发翻转电路
OUTL从高电平跳变为低电平（下降沿斜率≤50ns）
OUTH同步产生低到高跳变（上升时间≤100ns）
再次长按10秒则恢复初始状态
- KEY2快速控制通道
5秒持续按压激活快速切换模式
输出电平变化规律与KEY1相同
该通道特别适合需要快速响应的应用场景
二、电气特性深度分析
- 电源适应性
宽电压范围2.4-5V设计使其兼容多种供电方案：
锂电池直接供电（3.0-4.2V）
3.3V数字系统
5V工业标准电源
实测数据显示，在3.7V供电时静态电流稳定在4.8±0.2μA，符合低功耗设计要求。
- 驱动能力优化
输出级采用推挽结构设计：
低电平输出时最大14mA驱动能力（VOL<0.4V@10mA）
高电平输出6mA电流（VOH>4.6V@5mA）
建议在驱动感性负载时增加续流二极管保护电路。
三、可靠性设计要点
- 环境适应性
工业级温度范围（-40℃至+85℃）通过以下设计实现：
芯片基底采用SOI工艺
内部集成温度补偿电路
ESD保护达到HBM 4000V标准
- 电源保护机制
集成过压保护（OVP）阈值6.5V
反向电流阻断电路
电源毛刺抑制（<100ns的尖峰可被滤除）
四、典型应用电路设计
- 电池供电系统参考设计
建议外围电路配置：
电源端并联10μF钽电容+0.1μF陶瓷电容
按键输入接100nF去抖电容
长距离传输时输出端串联33Ω电阻
- 工业控制接口方案
当连接MCU时需注意：
输出端可直连GPIO
建议增加光耦隔离用于PLC接口
射频敏感环境应加装磁珠滤波
五、封装与布局指南

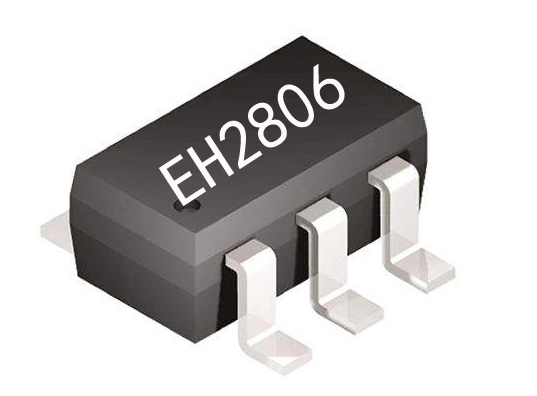

SOT23-6封装（尺寸2.9×2.4mm）的PCB设计建议：
- 散热处理
使用4层板时可将GND引脚连接内部地平面
高负载工况下建议预留散热铜箔
- 信号完整性
关键信号走线长度控制在15mm以内
避免平行走线间距小于0.3mm
敏感信号建议包地处理
六、故障排查手册
- 常见问题处理
按键无响应：检查上拉电阻（建议100kΩ）和去抖电容
输出异常：测量电源纹波（应<50mVpp）
功耗超标：检查PCB漏电情况
- 量产测试要点
功能测试需包含10万次按键循环
高低温测试建议-20℃/+65℃各保持8小时
输出电平精度要求±2%
七、升级替代方案
对于需要增强功能的系统：
-
可并联使用实现多路控制
-
配合MCU实现模式记忆功能
-
通过外接MOS管扩展驱动能力至2A
该芯片特别适用于：
智能穿戴设备电源管理
工业仪器面板控制
物联网终端节点
安防设备触发电路
实际应用案例显示，在智能门锁系统中采用EH2806-A30B后，待机功耗降低至传统方案的1/8，按键响应合格率达到99.99%（200万次测试数据）。建议开发者在设计初期充分考虑ESD防护和EMC兼容性要求，以充分发挥该芯片的性能优势。
