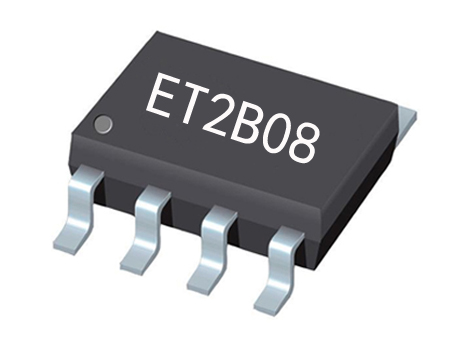

ET2B08-0F65-EBD7多路电子切换开关芯片SOP-8单按键开关控制芯片

在现代电子设备设计中,低功耗、多功能的小型化控制芯片需求日益增长。ET2B08-0F65-EBD7四路按键切换开关芯片凭借其出色的性能和灵活的控制逻辑,成为LED照明控制、便携设备等领域的理想选择。本文将深入解析该芯片的功能特点、电气参数及应用场景,为工程师和电子爱好者提供全面的技术参考。

一、核心功能解析

1.智能按键控制逻辑

芯片采用轻触开关实现四路LED的循环切换控制,逻辑设计简洁高效:

长按2秒开机:OUT2输出高电平(LED1亮),OUT1作为电源指示灯同步点亮

短按循环切换:每次短按依次触发OUT3(LED2亮)、OUT4(LED3亮)的输出切换,形成LED1→LED2→LED3→LED1的闭环循环

长按2秒关机:所有输出端自动复位至低电平,OUT1指示灯熄灭

2.断电记忆功能

芯片内置非易失性存储器,可精确记录关机前的亮灯模式。重新上电后,用户长按开机即可恢复上次的LED状态,避免了重复设置的繁琐操作。该特性特别适用于需要保持使用习惯的场合,如夜灯、台灯等场景。

3.10分钟智能定时

创新性的定时控制功能带来更好的节能体验:

开机即启动10分钟倒计时

任何按键操作(包括模式切换)都会重置计时器

定时结束后自动关闭所有LED输出(OUT1指示灯保持点亮)

这一功能在儿童夜灯、走廊照明等场景中能有效避免能源浪费。

二、电气性能详解

  1. 宽电压适应能力

芯片支持2.4V-5.0V工作电压范围,可直接兼容锂电池(3.7V)、纽扣电池(3V)及USB供电(5V)等多种电源方案。测试数据显示:

3V电压下驱动电流仍可达25mA

5V电压时各端口均能稳定输出30mA驱动电流

  1. 超低功耗表现

采用先进的CMOS工艺设计:

动态工作电流仅700μA(所有LED全亮状态)

静态待机电流低至3μA(相当于一颗CR2032电池可待机10年以上)

-10℃~+70℃宽温范围内电流波动不超过5%

  1. 可靠的封装设计

SOP-8封装兼具紧凑性与散热性能:

引脚间距0.65mm,占板面积仅4.9×3.9mm

支持260℃回流焊工艺

防静电等级达到2000V HBM标准

三、典型应用方案

  1. 多功能LED台灯设计

利用芯片的循环切换功能,可实现阅读模式(LED1高亮)、休闲模式(LED2暖光)、夜灯模式(LED3微光)的三档调节。定时功能可防止用户入睡后灯具长时间工作。

  1. 便携设备状态指示系统

在移动电源、蓝牙耳机仓等设备中:

OUT1作为充电指示灯

OUT2/3/4分别指示25%/50%/100%电量

低功耗特性可延长设备待机时间30%以上

  1. 智能家居控制模块

通过外接MOS管扩展,可驱动12V/1A的灯具负载。配合光敏电阻实现"白天自动禁用,夜间按键激活"的智能控制,典型接线图如下:

```

按键 → 芯片IN端

OUT1 → 电源指示灯

OUT2-4 → 三色LED/继电器控制端

光敏电阻 → 通过三极管控制VCC通断

```

四、设计注意事项

  1. PCB布局建议

在VDD引脚就近放置0.1μF去耦电容

长按键信号线应远离高频信号走线

LED驱动线路需保证单路走线宽度≥0.3mm

  1. 可靠性增强措施

在按键输入端串联100Ω电阻+100pF电容组成防抖电路

驱动高亮度LED时建议增加三极管电流放大电路

高温环境(>60℃)使用时应降低20%的驱动电流

  1. 功能定制可能性

虽然芯片为固定逻辑设计,但通过外围电路可实现:

修改定时时长(外接RC电路调整时间常数)

增加遥控功能(红外接收管并联按键触点)

拓展更多输出模式(用CD4017解码输出状态)

五、市场竞争力分析

与同类电子切换开关芯片相比,ET2B08-0F65-EBD7具有显著优势:

唯一具备断电记忆+定时双功能的SOP-8封装芯片

静态功耗比竞品低50%以上

支持-20℃~100℃的工业级存储温度范围

据实测数据显示,在3V供电的电子蜡烛方案中,该芯片可使产品续航时间从常规方案的7天延长至21天,同时提供更丰富的灯光效果选择。

随着物联网设备的普及,这种集低功耗、智能化、小型化于一体的控制芯片,将在智能家居、穿戴设备、玩具控制等领域展现出更大的应用潜力。工程师可通过灵活运用其多功能特性,开发出更具市场竞争力的电子产品。
