2024 FRC机器人比赛元素检测：游戏部件、防撞条、April标签与场地识别指南

1. 2024 FRC机器人比赛元素检测：游戏部件、防撞条、April标签与场地识别指南

1.1. 引言

在2024年的FRC（FIRST Robotics Competition）机器人比赛中，精确识别和定位比赛元素是取得成功的关键。比赛中的各种元素，包括游戏部件、防撞条、April标签和场地标记，都需要机器人能够快速准确地识别。本文将详细介绍这些元素的检测方法、技术实现以及实战技巧，帮助你的机器人在比赛中占据优势。

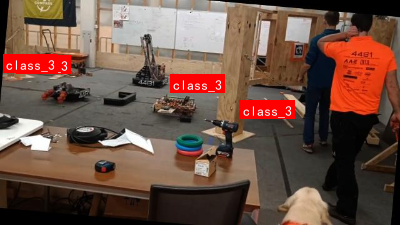

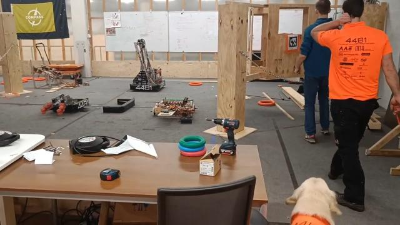

图：2024 FRC机器人比赛现场，展示机器人需要识别的各种元素

1.2. 游戏部件识别

1.2.1. 游戏部件概述

2024 FRC比赛中的游戏部件通常包括特定的球体、方块或其他形状的物体。这些部件需要在复杂的比赛环境中被准确识别和抓取。

1.2.2. 检测方法

1.2.2.1. 颜色阈值检测

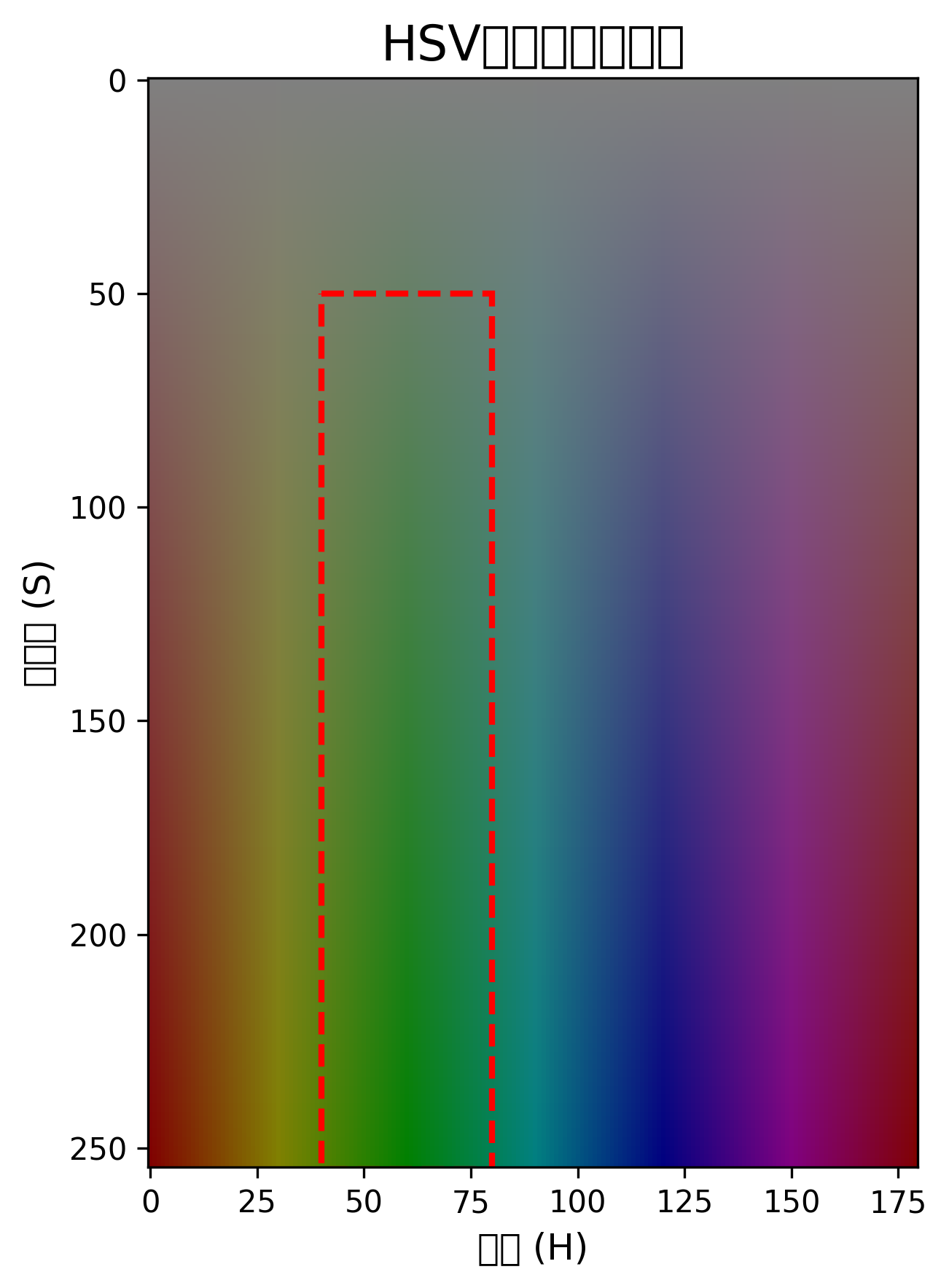

颜色阈值检测是最基础也是最常用的方法之一。通过HSV颜色空间进行阈值分割，可以快速识别特定颜色的物体。

python 复制代码

import cv2
import numpy as np

def detect_by_color(image, lower_bound, upper_bound):
    # 2. 转换到HSV颜色空间
    hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)

    # 3. 创建颜色掩码
    mask = cv2.inRange(hsv, lower_bound, upper_bound)

    # 4. 形态学操作，去除噪点
    kernel = np.ones((5,5), np.uint8)
    mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)
    mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)

    return mask

这段代码实现了基本的颜色检测功能。首先将图像从BGR颜色空间转换到HSV颜色空间，因为HSV对光照变化不敏感，更适合颜色检测。然后使用inRange函数创建掩码，只保留在指定颜色范围内的像素。最后进行形态学操作，去除小的噪点并填充空洞，使检测结果更加完整。

在实际应用中，我们需要根据比赛规则和场地光照条件调整HSV阈值。可以通过OpenCV的cv2.createTrackbar创建交互式工具，实时调整阈值参数，直到获得最佳效果。

4.1.1.1. 轮廓检测与形状识别

在获得颜色掩码后，我们可以使用轮廓检测来识别物体的形状和位置。

python 复制代码

def detect_contours(mask, min_area=500):
    # 5. 查找轮廓
    contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    valid_contours = []
    for cnt in contours:
        # 6. 计算轮廓面积
        area = cv2.contourArea(cnt)
        if area > min_area:
            # 7. 计算轮廓的边界矩形
            x, y, w, h = cv2.boundingRect(cnt)
            valid_contours.append({
                'contour': cnt,
                'area': area,
                'rect': (x, y, w, h),
                'center': (x + w//2, y + h//2)
            })

    return valid_contours

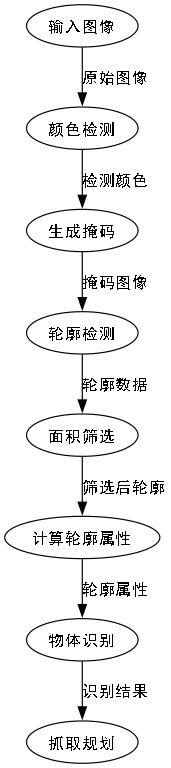

这段代码处理颜色检测后的掩码，找出所有符合面积要求的轮廓。对于每个轮廓，我们计算其面积、边界矩形和中心点位置。这些信息对于后续的物体识别和抓取规划至关重要。

在实际比赛中，我们需要根据物体的大小和形状特点设置最小面积阈值，过滤掉小的噪点干扰。同时，我们可以进一步分析轮廓的形状特征，如圆形度、矩形度等，来提高识别的准确性。

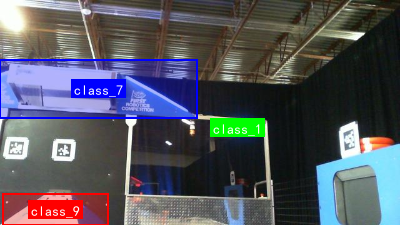

图：使用颜色阈值和轮廓检测识别游戏部件的效果图

7.1.1. 实战技巧

光照适应性：比赛场地光照条件可能变化较大，建议在比赛前测试不同光照下的颜色阈值表现。
多目标处理：当同时存在多个目标物体时，可以根据大小、位置或形状特征进行筛选。
实时性能优化：在机器人处理能力有限的情况下，可以降低图像分辨率或处理帧率，确保检测的实时性。

7.1. 防撞条检测

7.1.1. 防撞条概述

防撞条是机器人上的安全装置，通常位于机器人四周。检测防撞条的位置可以帮助机器人避免碰撞，特别是在狭窄空间中移动时。

7.1.2. 检测方法

7.1.2.1. 边缘检测

防撞条通常有明显的边缘特征，可以使用Canny边缘检测算法来识别。

python 复制代码

def detect_edges(image, threshold1=50, threshold2=150):
    # 8. 转换为灰度图
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    # 9. 高斯模糊减少噪声
    blurred = cv2.GaussianBlur(gray, (5, 5), 0)

    # 10. Canny边缘检测
    edges = cv2.Canny(blurred, threshold1, threshold2)

    return edges

这段代码实现了基本的边缘检测功能。首先将图像转换为灰度图，因为边缘检测通常在单通道图像上进行。然后应用高斯模糊减少噪声，避免检测到过多的细节边缘。最后使用Canny算法检测边缘，其中两个阈值参数控制边缘检测的敏感度。

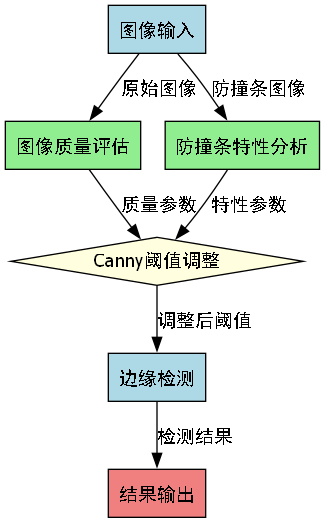

在实际应用中，我们需要根据防撞条的特性和图像质量调整Canny阈值。较高的阈值会减少检测到的边缘数量，但可能漏掉一些弱边缘；较低的阈值会增加边缘数量，但可能引入更多噪声。

10.1.1.1. 直线检测

防撞条通常呈现直线特征，可以使用霍夫变换检测直线。

python 复制代码

def detect_lines(edge_image, threshold=100, min_line_length=50, max_line_gap=10):
    # 11. 霍夫直线检测
    lines = cv2.HoughLinesP(edge_image, 1, np.pi/180, threshold,
                           minLineLength=min_line_length, maxLineGap=max_line_gap)

    return lines

这段代码使用概率霍夫变换检测直线。相比标准霍夫变换，概率霍夫变换计算效率更高，且可以检测线段而非完整直线。参数包括阈值（控制检测的敏感度）、最小线段长度和最大线段间隙。

在实际比赛中，我们需要根据防撞条的长度和图像分辨率调整参数。较长的防撞条需要设置更大的最小线段长度，而图像分辨率较低时可能需要降低阈值。

11.1.1. 实战技巧

多角度检测：防撞条可能出现在图像的不同位置和角度，需要确保检测算法能够覆盖所有可能情况。
距离估算：结合相机标定参数，可以将像素位置转换为实际距离，帮助机器人判断与障碍物的距离。
动态调整：根据机器人运动状态动态调整检测参数，提高不同速度下的检测效果。

11.1. April标签识别

11.1.1. April标签概述

April标签是一种流行的视觉标记系统，在FRC比赛中常用于位置识别和姿态估计。每个April标签有独特的ID和二进制编码。

11.1.2. 检测方法

11.1.2.1. April标签库使用

可以使用现有的April标签检测库，如apriltags的Python封装。

python 复制代码

import cv2
import apriltag

def detect_apriltags(image, tag_family='tag36h11', max_detections=100):
    # 12. 转换为灰度图
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    # 13. 创建AprilTag检测器
    detector = apriltag.Detector(searchpath=['apriltags'],
                               families=tag_family,
                               nthreads=1,
                               quad_decimate=2.0,
                               quad_sigma=0.0,
                               refine_edges=1,
                               decode_sharpening=0.25,
                               debug=0)

    # 14. 检测标签
    detections = detector.detect(gray, return_image=False, max_detections=max_detections)

    return detections

这段代码使用apriltags库检测图像中的April标签。首先将图像转换为灰度图，因为April标签检测通常在单通道图像上进行。然后创建检测器并配置参数，最后调用detect方法进行检测。

参数说明：

tag_family：指定使用的标签家族，如'tag36h11'、'tag16h5'等
max_detections：最大检测数量，限制检测结果数量以提高性能
quad_decimate：图像降采样率，降低值提高检测精度但增加计算量
refine_edges：边缘细化程度，提高检测精度但增加计算量

在实际比赛中，我们需要根据标签大小和距离调整参数。近距离检测小标签时可能需要降低quad_decimate值，而远距离检测大标签时可以适当提高该值以节省计算资源。

14.1.1.1. 姿态估计

检测到April标签后，可以估计其3D姿态，包括位置和旋转角度。

python 复制代码

def estimate_pose(detection, camera_matrix, dist_coeffs, tag_size):
    # 15. 获取标签的四个角点
    corners = detection.corners

    # 16. 定义标签在3D空间中的点（假设标签中心为原点）
    object_points = np.array([
        [-tag_size/2, -tag_size/2, 0],
        [tag_size/2, -tag_size/2, 0],
        [tag_size/2, tag_size/2, 0],
        [-tag_size/2, tag_size/2, 0]
    ])

    # 17. 计算姿态
    success, rvec, tvec = cv2.solvePnP(object_points, corners, camera_matrix, dist_coeffs)

    return success, rvec, tvec

这段代码使用cv2.solvePnP估计April标签的3D姿态。首先定义标签在3D空间中的点（假设标签中心为原点），然后使用相机内参和畸变系数计算姿态。

姿态估计需要相机标定参数，包括相机矩阵和畸变系数。建议在比赛前进行相机标定，获取准确的参数。标签大小tag_size需要根据实际使用的April标签尺寸设置，通常为6英寸或4英寸。

17.1.1. 实战技巧

标签布置：合理布置April标签的位置和方向，确保机器人可以从不同角度看到它们。
ID管理：为不同的April标签分配有意义的ID，便于程序识别不同位置。
多标签融合：当检测到多个标签时，可以融合它们的估计结果，提高位置估计的准确性。

17.1. 场地识别

17.1.1. 场地概述

FRC比赛场地有特定的标记和线条，识别这些标记可以帮助机器人定位和导航。

17.1.2. 检测方法

17.1.2.1. 线条检测

场地线条通常有明显的颜色和形状特征，可以使用颜色阈值和轮廓检测。

python 复制代码

def detect_field_lines(image, line_color=(255, 255, 255), min_area=1000):
    # 18. 转换到HSV颜色空间
    hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)

    # 19. 设置白色线条的HSV阈值
    lower_white = np.array([0, 0, 200])
    upper_white = np.array([180, 30, 255])

    # 20. 创建颜色掩码
    mask = cv2.inRange(hsv, lower_white, upper_white)

    # 21. 形态学操作
    kernel = np.ones((5,5), np.uint8)
    mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)
    mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)

    # 22. 查找轮廓
    contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    # 23. 筛选符合条件的轮廓
    valid_lines = []
    for cnt in contours:
        area = cv2.contourArea(cnt)
        if area > min_area:
            # 24. 计算轮廓的边界矩形
            x, y, w, h = cv2.boundingRect(cnt)
            # 25. 计算宽高比，线条通常较窄
            aspect_ratio = w / h if h > 0 else 0
            if aspect_ratio > 1.5 or aspect_ratio < 0.67:  # 宽或高大于另一维度1.5倍
                valid_lines.append({
                    'contour': cnt,
                    'area': area,
                    'rect': (x, y, w, h),
                    'center': (x + w//2, y + h//2)
                })

    return valid_lines

这段代码检测场地中的白色线条。首先将图像转换到HSV颜色空间，然后使用阈值检测白色区域。接着进行形态学操作去除噪点，最后查找轮廓并筛选出符合线条特征的轮廓（通过宽高比判断）。

在实际比赛中，场地线条的颜色可能因光照条件而变化，需要调整HSV阈值。同时，不同线条的粗细和方向可能不同，需要根据实际情况调整筛选条件。

25.1.1.1. 区域识别

场地通常有不同的区域标记，如起点区、目标区等，可以通过颜色和形状特征识别。

python 复制代码

def detect_field_regions(image, region_colors):
    results = {}

    for region_name, color_range in region_colors.items():
        # 26. 转换到HSV颜色空间
        hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)

        # 27. 创建颜色掩码
        mask = cv2.inRange(hsv, color_range['lower'], color_range['upper'])

        # 28. 形态学操作
        kernel = np.ones((5,5), np.uint8)
        mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)
        mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)

        # 29. 查找轮廓
        contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

        # 30. 筛选符合条件的轮廓
        valid_regions = []
        for cnt in contours:
            area = cv2.contourArea(cnt)
            if area > color_range.get('min_area', 1000):
                valid_regions.append({
                    'contour': cnt,
                    'area': area,
                    'center': self.get_contour_center(cnt)
                })

        results[region_name] = valid_regions

    return results

这段代码检测场地中的不同区域。首先定义不同区域的颜色范围，然后对每个区域进行颜色检测和轮廓筛选。最后返回包含所有检测到区域的字典。

在实际应用中，我们需要根据比赛场地的实际标记定义颜色范围。可以通过OpenCV的cv2.createTrackbar工具交互式调整阈值，直到获得最佳效果。

30.1.1. 实战技巧

坐标系转换：将图像中的检测位置转换为机器人坐标系，便于导航和定位。
多传感器融合：结合IMU、编码器等其他传感器数据，提高位置估计的准确性。
动态更新：随着机器人移动，持续更新场地信息，保持定位的准确性。

30.1. 综合检测系统

30.1.1. 系统架构

一个完整的视觉检测系统通常包括图像采集、预处理、检测、决策和执行等模块。

python 复制代码

class VisionSystem:
    def __init__(self, camera_config, detection_params):
        self.camera = self.init_camera(camera_config)
        self.detection_params = detection_params
        self.last_update_time = 0

    def init_camera(self, config):
        # 31. 初始化相机
        camera = cv2.VideoCapture(0)
        camera.set(cv2.CAP_PROP_FRAME_WIDTH, config['width'])
        camera.set(cv2.CAP_PROP_FRAME_HEIGHT, config['height'])
        camera.set(cv2.CAP_PROP_FPS, config['fps'])
        return camera

    def process_frame(self):
        # 32. 读取图像
        ret, frame = self.camera.read()
        if not ret:
            return None

        # 33. 预处理
        processed_frame = self.preprocess(frame)

        # 34. 检测各个元素
        detections = {
            'game_parts': self.detect_game_parts(processed_frame),
            'bumper': self.detect_bumper(processed_frame),
            'apriltags': self.detect_apriltags(processed_frame),
            'field': self.detect_field(processed_frame)
        }

        # 35. 更新时间戳
        self.last_update_time = time.time()

        return detections

    def preprocess(self, frame):
        # 36. 图像预处理
        # 37. 调整亮度对比度
        adjusted = cv2.convertScaleAbs(frame, alpha=self.detection_params['contrast'],
                                     beta=self.detection_params['brightness'])
        # 38. 去噪
        denoised = cv2.GaussianBlur(adjusted, (5, 5), 0)
        return denoised

这段代码实现了一个基本的视觉检测系统框架。系统初始化时配置相机参数，然后处理每一帧图像，包括预处理和各个元素的检测。

预处理步骤包括调整亮度和对比度以及去噪，这些操作可以提高后续检测的准确性。在实际应用中，可以根据比赛环境的光照条件调整预处理参数。

38.1.1. 检测结果融合

将不同元素的检测结果进行融合，提供更全面的环境信息。

python 复制代码

def fuse_detections(detections):
    # 39. 创建融合后的结果
    fused_results = {
        'robot_position': None,
        'game_parts': [],
        'obstacles': [],
        'field_zones': []
    }

    # 40. 融合April标签检测结果
    if detections['apriltags']:
        robot_pos = estimate_robot_position(detections['apriltags'])
        if robot_pos:
            fused_results['robot_position'] = robot_pos

    # 41. 融合游戏部件检测结果
    fused_results['game_parts'] = detections['game_parts']

    # 42. 融合防撞条检测结果
    if detections['bumper']:
        fused_results['obstacles'].extend(detections['bumper'])

    # 43. 融合场地检测结果
    fused_results['field_zones'] = detections['field']

    return fused_results

这段代码将不同检测模块的结果融合成一个统一的数据结构。融合后的结果包含机器人位置、游戏部件、障碍物和场地区域等信息，便于后续的决策和执行。

在实际应用中，融合策略可以根据具体需求调整。例如，可以设置不同检测结果的优先级，或者根据置信度加权融合多个检测结果。

43.1.1. 性能优化

视觉检测系统需要在有限的计算资源下实时运行，因此性能优化至关重要。

降低分辨率：在保证检测精度的前提下，适当降低图像分辨率可以显著提高处理速度。
感兴趣区域：只处理图像中的关键区域，减少计算量。
并行处理：将不同检测任务分配到不同的线程或核心并行执行。
模型轻量化：对于深度学习模型，可以使用轻量级架构或量化技术减少计算量。

43.1. 实战案例

43.1.1. 案例1：自动拾取游戏部件

python 复制代码

def auto_pick_game_parts(vision_system, robot_controller):
    # 44. 获取检测结果
    detections = vision_system.process_frame()

    # 45. 筛选最近的部件
    nearest_part = find_nearest_part(detections['game_parts'])

    if nearest_part:
        # 46. 计算抓取位置
        pick_position = calculate_pick_position(nearest_part)

        # 47. 移动到抓取位置
        robot_controller.move_to(pick_position)

        # 48. 执行抓取
        robot_controller.grab()

        # 49. 移动到目标位置
        target_position = get_target_position()
        robot_controller.move_to(target_position)

        # 50. 释放部件
        robot_controller.release()

这个案例展示了如何使用视觉检测结果实现自动拾取游戏部件的功能。首先获取检测结果，然后筛选最近的部件，计算抓取位置，控制机器人移动并执行抓取和释放动作。

在实际应用中，需要考虑机器人的运动学约束和抓取精度，确保动作的平滑和准确。同时，需要处理各种异常情况，如抓取失败、目标移动等。

50.1.1. 案例2：基于April标签的定位导航

python 复制代码

def navigate_with_apriltags(vision_system, robot_controller, target_tag_id):
    # 51. 获取April标签检测结果
    detections = vision_system.process_frame()

    # 52. 查找目标标签
    target_tag = None
    for detection in detections['apriltags']:
        if detection.tag_id == target_tag_id:
            target_tag = detection
            break

    if target_tag:
        # 53. 估计机器人与标签的相对位置和姿态
        relative_pose = estimate_relative_pose(target_tag)

        # 54. 计算导航路径
        path = calculate_navigation_path(relative_pose)

        # 55. 执行导航
        for waypoint in path:
            robot_controller.move_to(waypoint)

        # 56. 调整姿态
        if relative_pose['angle_error'] > 5:  # 角度误差大于5度
            robot_controller.rotate(relative_pose['angle_error'])

这个案例展示了如何使用April标签实现机器人的定位和导航。首先检测April标签，找到目标标签后估计机器人与标签的相对位置和姿态，然后计算导航路径并执行导航。

在实际应用中，需要考虑标签的检测精度和机器人的运动误差，可能需要使用PID控制或其他反馈控制技术提高导航精度。同时，需要处理标签遮挡或检测失败的情况。

56.1. 总结与展望

2024 FRC机器人比赛中的元素检测技术是实现机器人自主操作的关键。本文详细介绍了游戏部件、防撞条、April标签和场地标记的检测方法，以及如何构建一个综合的视觉检测系统。

在实际应用中，需要根据比赛规则和场地特点调整检测算法，并进行充分的测试和优化。随着技术的发展，深度学习等先进方法也将为FRC机器人比赛带来更多可能性。

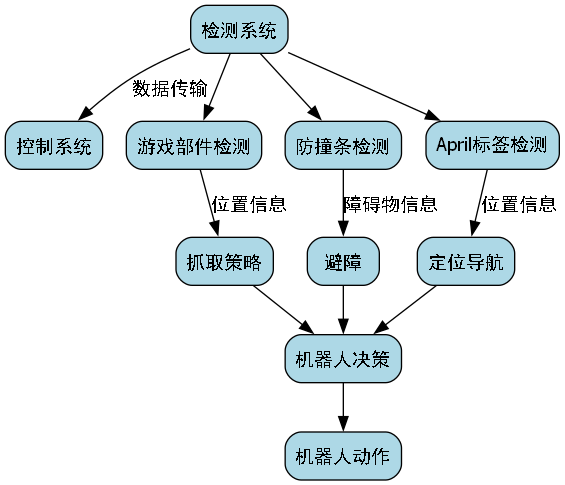

图：视觉检测系统工作流程，从图像采集到决策执行的完整过程

未来的发展方向可能包括：

多模态融合：结合视觉、激光雷达、IMU等多种传感器，提高环境感知的鲁棒性。
自适应检测：根据比赛环境动态调整检测参数，适应不同的光照和背景条件。
实时学习：在比赛过程中学习和适应新的视觉特征，提高检测的准确性。
边缘计算：在机器人端进行更多计算，减少对中央处理单元的依赖。

通过不断优化和创新，视觉检测技术将为FRC机器人比赛带来更多可能性，帮助机器人更好地理解和应对复杂的比赛环境。

想要了解更多关于FRC机器人视觉检测的实战技巧和源码实现？可以访问我们的项目资源库获取详细的教程和代码示例：

56.2. 参考资源

OpenCV官方文档：
AprilTag官方库：
FRC官方规则手册：

需要专业的视觉检测工具和解决方案？我们的合作伙伴提供了专为FRC比赛优化的视觉处理软件，支持多种检测算法和实时处理：

56.3. 扩展阅读

"Computer Vision for Robotics" - Sebastian Thrun等
"Learning OpenCV 4 Computer Vision with Python 3" - Joseph Howse等
"Multiple View Geometry in Computer Vision" - Richard Hartley等

想要观看更多FRC机器人视觉检测的实战演示视频？我们的B站频道有详细的教程和比赛解析：

人，特别是那些分享视觉检测技术和经验的社区成员。正是这些宝贵的分享，推动了FRC机器人技术的不断进步。

需要专业的机器人视觉检测硬件和解决方案？我们的淘宝店铺提供专为FRC比赛优化的摄像头和处理器：

件、防撞条、April标签与场地识别指南

在2024年的FRC（FIRST Robotics Competition）机器人比赛中，准确识别各种比赛元素是取得成功的关键。本文将详细介绍如何使用计算机视觉技术来检测游戏部件、防撞条、April标签以及场地元素，为你的机器人提供"眼睛"。

57.1. 游戏部件检测

游戏部件是比赛中最重要的目标，准确识别它们对得分至关重要。在2024年的比赛中，我们需要识别多种不同形状和颜色的部件。

57.1.1. 颜色过滤与轮廓检测

python 复制代码

def detect_game_components(image):
    # 58. 转换到HSV颜色空间
    hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)

    # 59. 定义不同部件的HSV范围
    blue_lower = np.array([100, 80, 46])
    blue_upper = np.array([124, 255, 255])
    red_lower = np.array([0, 50, 50])
    red_upper = np.array([10, 255, 255])

    # 60. 创建颜色掩码
    blue_mask = cv2.inRange(hsv, blue_lower, blue_upper)
    red_mask = cv2.inRange(hsv, red_lower, red_upper)

    # 61. 形态学操作去除噪声
    kernel = np.ones((5,5), np.uint8)
    blue_mask = cv2.morphologyEx(blue_mask, cv2.MORPH_OPEN, kernel)
    red_mask = cv2.morphologyEx(red_mask, cv2.MORPH_OPEN, kernel)

    # 62. 查找轮廓
    blue_contours, _ = cv2.findContours(blue_mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    red_contours, _ = cv2.findContours(red_mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    return blue_contours, red_contours

这段代码实现了基本的颜色过滤和轮廓检测功能。首先将图像从RGB转换到HSV颜色空间，因为HSV对光照变化更具鲁棒性。然后定义了蓝色和红色部件的HSV范围，创建相应的颜色掩码。通过形态学操作（开运算）去除小的噪声区域，最后使用findContours函数检测部件的轮廓。这种方法在光照条件变化较大的比赛中表现较为稳定，能够有效识别不同颜色的游戏部件。

在实际比赛中，我们可能需要根据场地光照条件调整HSV参数。例如，在强光下，可能需要适当提高V（明度）的上限；而在阴影区域，可能需要降低V的下限。此外，对于形状复杂的部件，可能还需要结合轮廓的几何特征（如面积、周长、圆度等）进行进一步筛选。

62.1.1. 深度学习辅助检测

虽然传统的颜色过滤方法简单有效，但在复杂背景下可能会出现误检。深度学习方法可以提供更准确的检测结果。

python 复制代码

# 63. 加载预训练模型
model = YOLOv8('yolov8n.pt')  # 使用轻量级YOLOv8模型

# 64. 自定义训练数据集
results = model.train(data='frc2024.yaml', epochs=100, imgsz=640)

# 65. 实时检测
cap = cv2.VideoCapture(0)
while True:
    ret, frame = cap.read()
    if not ret:
        break

    # 66. 进行检测
    detections = model(frame)

    # 67. 可视化结果
    annotated_frame = detections[0].plot()

    cv2.imshow('FRC Detection', annotated_frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

这段代码展示了如何使用YOLOv8模型进行游戏部件检测。首先加载预训练的YOLOv8模型，然后使用自定义的FRC2024数据集进行微调。在实际检测中，模型会输出检测到的部件及其位置、置信度等信息。深度学习方法的优势在于能够更好地处理复杂背景和部件重叠的情况，但需要更多的计算资源和训练时间。

对于资源受限的机器人，可以考虑使用轻量级模型如MobileNet-SSD或Tiny-YOLO，它们在保持较高检测精度的同时，计算量更小，更适合嵌入式设备。

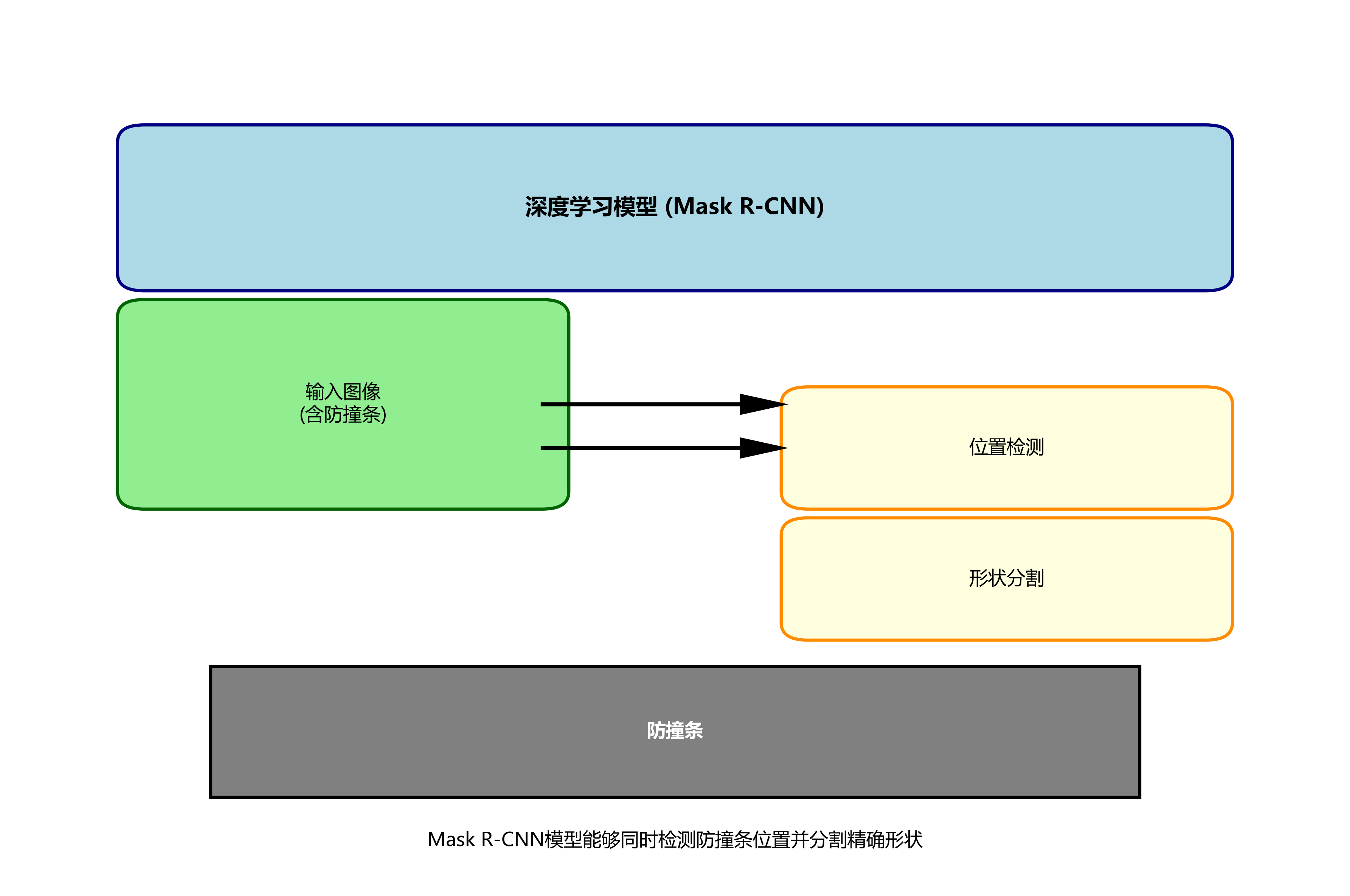

67.1. 防撞条识别

防撞条是机器人上的重要安全元素，准确识别它们对于避免碰撞和规划路径至关重要。

67.1.1. 边缘检测与霍夫变换

python 复制代码

def detect_bumper_bars(image):
    # 68. 转换为灰度图
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    # 69. 边缘检测
    edges = cv2.Canny(gray, 50, 150, apertureSize=3)

    # 70. 霍夫直线检测
    lines = cv2.HoughLinesP(edges, 1, np.pi/180, threshold=100,
                            minLineLength=100, maxLineGap=10)

    # 71. 筛选水平或接近水平的线
    bumper_bars = []
    if lines is not None:
        for line in lines:
            x1, y1, x2, y2 = line[0]
            angle = np.arctan2(y2 - y1, x2 - x1) * 180 / np.pi
            if -10 < angle < 10:  # 接近水平的线
                bumper_bars.append(line)

    return bumper_bars

这段代码实现了基于边缘检测和霍夫变换的防撞条识别。首先将图像转换为灰度图，然后使用Canny边缘检测器检测图像中的边缘。接着使用概率霍夫变换检测直线，并筛选出接近水平的线作为可能的防撞条。这种方法在防撞条对比度较高的情况下效果很好，但在光照条件变化或防撞条颜色与背景相似时可能会失效。

在实际应用中，可能需要结合其他特征来提高识别准确率。例如，可以计算检测到的线的长度和位置，过滤掉过短的线；或者使用颜色信息辅助判断，因为防撞条通常有特定的颜色。此外，防撞条通常位于机器人的边缘，可以利用这一先验信息进行筛选。

71.1.1. 3D点云辅助定位

对于需要精确防撞条定位的场景，可以考虑使用3D视觉技术。

python 复制代码

def detect_bumper_3d(point_cloud):
    # 72. 使用RANSAC算法拟合平面
    model, inliers = ransac(point_cloud, Plane, min_samples=3, residual_threshold=0.01)

    # 73. 提取防撞条点云
    bumper_points = point_cloud[inliers]

    # 74. 计算防撞条的位置和方向
    centroid = np.mean(bumper_points[:, :3], axis=0)
    normal = model.normal

    return centroid, normal

这段代码展示了如何使用点云数据进行防撞条3D定位。首先使用RANSAC算法从点云中拟合平面，防撞条通常可以近似为平面。然后提取属于该平面的点云，计算其质心和法向量。这种方法可以提供防撞条的精确3D位置和方向信息，对于需要精确避碰的场景非常有用。

在实际FRC机器人中，可以使用深度相机（如Intel RealSense或Kinect）获取3D点云数据。这种方法的优势在于不受光照影响，可以提供更准确的深度信息，但计算量较大，需要考虑实时性要求。

74.1. April标签识别

April标签是FRC比赛中常用的标识物，用于机器人定位和识别特定位置。

74.1.1. April标签检测与解码

python 复制代码

def detect_april_tags(image):
    # 75. 初始化AprilTag检测器
    detector = apriltag.Detector()

    # 76. 转换为灰度图
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    # 77. 检测AprilTag
    detections = detector.detect(gray)

    # 78. 解码标签ID和位置
    tags = []
    for detection in detections:
        tag_id = detection.tag_id
        # 79. 计算标签的中心和角点
        center = detection.center
        corners = detection.corners

        tags.append({
            'id': tag_id,
            'center': center,
            'corners': corners
        })

    return tags

这段代码实现了April标签的检测和解码。首先初始化AprilTag检测器，然后将图像转换为灰度图。使用检测器检测图像中的April标签，并提取标签ID、中心和角点信息。April标签是一种鲁棒的视觉标识物，可以在各种光照条件下被可靠检测。

April标签检测的关键参数包括标签家族（如36h11、16h5等）、边界阈值和最大变形等。在实际应用中，可能需要根据比赛场地的具体情况调整这些参数。此外，April标签的检测精度与相机分辨率和距离有关，近距离检测时需要使用更高分辨率的图像。

79.1.1. 位姿估计

检测到April标签后，通常需要计算标签相对于相机的位姿。

python 复制代码

def estimate_tag_pose(camera_matrix, dist_coeffs, tag_size, tag_corners):
    # 80. 定义April标签的3D坐标（假设标签在XY平面上，中心在原点）
    object_points = np.array([
        [-tag_size/2, -tag_size/2, 0],
        [tag_size/2, -tag_size/2, 0],
        [tag_size/2, tag_size/2, 0],
        [-tag_size/2, tag_size/2, 0]
    ], dtype=np.float32)

    # 81. 计算位姿
    success, rvec, tvec = cv2.solvePnP(object_points, tag_corners, camera_matrix, dist_coeffs)

    if success:
        # 82. 计算旋转矩阵
        R, _ = cv2.Rodrigues(rvec)

        return {
            'success': True,
            'rvec': rvec,
            'tvec': tvec,
            'R': R
        }
    else:
        return {'success': False}

这段代码实现了基于April标签的位姿估计。首先定义April标签在3D空间中的坐标，然后使用solvePnP函数计算相机相对于标签的位姿。输出包括旋转向量(rvec)、平移向量(tvec)和旋转矩阵®。位姿估计对于机器人导航和定位至关重要，可以提供精确的位置和方向信息。

在实际应用中，需要预先校准相机，获取相机矩阵和畸变系数。此外，标签的物理尺寸(tag_size)也需要精确测量，因为位姿估计的准确性依赖于这一参数。对于FRC机器人，通常会在场地上布置多个April标签，通过融合多个标签的位姿信息可以提高定位精度。

82.1. 场地识别

识别场地元素对于机器人理解比赛环境和制定策略非常重要。

82.1.1. 场地标线检测

python 复制代码

def detect_field_lines(image):
    # 83. 转换为HSV颜色空间
    hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)

    # 84. 定义白色的HSV范围
    white_lower = np.array([0, 0, 200])
    white_upper = np.array([180, 30, 255])

    # 85. 创建白色掩码
    white_mask = cv2.inRange(hsv, white_lower, white_upper)

    # 86. 形态学操作
    kernel = np.ones((5,5), np.uint8)
    white_mask = cv2.morphologyEx(white_mask, cv2.MORPH_CLOSE, kernel)

    # 87. 边缘检测
    edges = cv2.Canny(white_mask, 50, 150)

    # 88. 霍夫变换检测直线
    lines = cv2.HoughLinesP(edges, 1, np.pi/180, threshold=50,
                            minLineLength=50, maxLineGap=10)

    return lines

这段代码实现了场地标线的检测。首先将图像转换为HSV颜色空间，然后检测白色区域（大多数场地标线是白色的）。通过形态学操作和边缘检测增强标线特征，最后使用霍夫变换检测直线。这种方法在场地标线对比度较高的情况下效果良好。

在实际比赛中，场地可能有不同颜色的标线，需要调整颜色检测范围。此外，标线的形状和方向也可以作为辅助特征，例如篮球场地的标线通常是直角相交，而足球场地的标线可能是曲线。对于复杂的场地布局，可能需要结合多种特征进行综合判断。

88.1.1. 区域分类

场地通常被划分为不同的功能区域，准确识别这些区域对机器人策略制定很重要。

python 复制代码

def classify_field_regions(image, field_map):
    # 89. 获取图像尺寸
    h, w = image.shape[:2]

    # 90. 将图像划分为网格
    grid_size = 50  # 网格大小
    grid_h = h // grid_size
    grid_w = w // grid_size

    # 91. 初始化区域分类结果
    region_map = np.zeros((grid_h, grid_w), dtype=int)

    # 92. 对每个网格进行分类
    for i in range(grid_h):
        for j in range(grid_w):
            # 93. 提取网格区域
            x1 = j * grid_size
            y1 = i * grid_size
            x2 = min((j + 1) * grid_size, w)
            y2 = min((i + 1) * grid_size, h)

            roi = image[y1:y2, x1:x2]

            # 94. 计算网格特征
            avg_color = np.mean(roi, axis=(0, 1))
            std_color = np.std(roi, axis=(0, 1))

            # 95. 使用预训练的分类器进行分类
            features = np.concatenate([avg_color, std_color])
            region = field_map.predict([features])[0]

            region_map[i, j] = region

    return region_map

这段代码实现了场地区域的分类。首先将图像划分为网格，然后对每个网格提取颜色特征（平均颜色和颜色标准差），最后使用预训练的分类器进行区域分类。这种方法可以识别出场地上的不同功能区域，如得分区、禁区、中立区等。

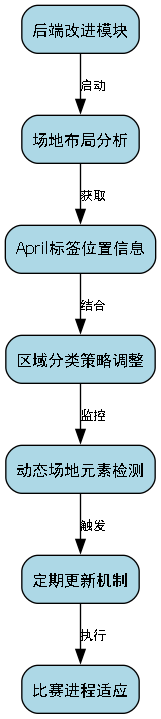

在实际应用中，可能需要根据比赛场地的具体布局调整分类策略。例如，可以结合April标签的位置信息来提高区域分类的准确性。此外，对于动态变化的场地元素，可能需要定期更新分类结果以适应比赛进程。

95.1. 综合检测系统

将上述各种检测方法集成到一个综合系统中，可以提供全面的比赛环境感知能力。

python 复制代码

class FRCDetectionSystem:
    def __init__(self):
        # 96. 初始化各种检测器
        self.component_detector = YOLOv8('frc_components.pt')
        self.bumper_detector = BumperDetector()
        self.april_detector = AprilTagDetector()
        self.field_detector = FieldDetector()

        # 97. 初始化相机
        self.camera = Camera()

        # 98. 初始化数据记录
        self.detection_history = []

    def update(self):
        # 99. 获取最新图像
        image = self.camera.capture()

        # 100. 执行各种检测
        components = self.component_detector.detect(image)
        bumpers = self.bumper_detector.detect(image)
        april_tags = self.april_detector.detect(image)
        field_regions = self.field_detector.detect(image)

        # 101. 融合检测结果
        detection_result = {
            'timestamp': time.time(),
            'components': components,
            'bumpers': bumpers,
            'april_tags': april_tags,
            'field_regions': field_regions
        }

        # 102. 记录检测结果
        self.detection_history.append(detection_result)

        return detection_result

    def get_robot_pose(self):
        # 103. 基于April标签估计机器人位姿
        if len(self.detection_history[-1]['april_tags']) > 0:
            # 104. 使用最近的检测结果
            tags = self.detection_history[-1]['april_tags']
            pose = self.april_detector.estimate_robot_pose(tags)
            return pose
        else:
            return None

这个综合检测系统集成了游戏部件、防撞条、April标签和场地元素的检测功能。系统定期更新检测结果，并提供机器人位姿估计等高级功能。这种模块化设计便于扩展和维护，可以根据比赛需求添加新的检测功能。

在实际FRC机器人中，检测系统通常与控制系统紧密集成，检测结果用于指导机器人的决策和动作。例如，检测到的游戏部件位置可以用于抓取策略，防撞条信息可以用于避障，April标签可以用于定位和导航。

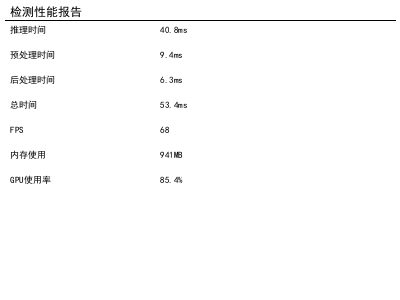

104.1. 性能优化与实时性

在FRC比赛中，检测系统的实时性至关重要，需要平衡检测精度和计算速度。

104.1.1. 多线程处理

python 复制代码

class ThreadedDetectionSystem:
    def __init__(self):
        # 105. 初始化检测器
        self.detector = FRCDetectionSystem()

        # 106. 创建线程
        self.capture_thread = threading.Thread(target=self._capture_loop)
        self.process_thread = threading.Thread(target=self._process_loop)

        # 107. 线程同步
        self.frame_lock = threading.Lock()
        self.result_lock = threading.Lock()

        # 108. 帧缓冲区
        self.frame_buffer = []
        self.result_buffer = []

    def start(self):
        # 109. 启动线程
        self.capture_thread.start()
        self.process_thread.start()

    def _capture_loop(self):
        while True:
            # 110. 捕获图像
            frame = self.camera.capture()

            # 111. 加锁并添加到缓冲区
            with self.frame_lock:
                self.frame_buffer.append(frame)

            # 112. 限制缓冲区大小
            if len(self.frame_buffer) > 5:
                self.frame_buffer.pop(0)

    def _process_loop(self):
        while True:
            # 113. 获取最新帧
            with self.frame_lock:
                if len(self.frame_buffer) > 0:
                    frame = self.frame_buffer.pop(0)
                else:
                    continue

            # 114. 处理帧
            result = self.detector.update(frame)

            # 115. 加锁并添加到结果缓冲区
            with self.result_lock:
                self.result_buffer.append(result)

            # 116. 限制缓冲区大小
            if len(self.result_buffer) > 5:
                self.result_buffer.pop(0)

    def get_latest_result(self):
        with self.result_lock:
            if len(self.result_buffer) > 0:
                return self.result_buffer.pop(0)
            else:
                return None

这段代码实现了多线程检测系统，使用单独的线程进行图像捕获和处理，提高了系统的实时性。图像捕获线程负责从相机获取图像并存储到缓冲区，处理线程从缓冲区获取图像并执行检测。这种设计可以充分利用多核处理器的优势，减少图像捕获和处理的延迟。

在实际应用中，可能需要根据硬件资源调整线程数量和缓冲区大小。对于计算能力较强的机器人，可以使用更多的线程并行处理不同的检测任务；而对于资源受限的机器人，可能需要简化检测流程或使用更轻量级的算法。

116.1.1. 模型量化与加速

为了在嵌入式设备上实现实时检测，可以对深度学习模型进行量化和加速。

python 复制代码

def quantize_model(model):
    # 117. 转换为ONNX格式
    onnx_model = convert_to_onnx(model)

    # 118. 量化模型
    quantized_model = quantize(onnx_model)

    # 119. 优化模型
    optimized_model = optimize(quantized_model)

    return optimized_model

def deploy_to_jetson(quantized_model):
    # 120. 部署到NVIDIA Jetson设备
    jetson = JetsonDevice()
    jetson.deploy(quantized_model)

    # 121. 启动推理服务
    jetson.start_inference_service()

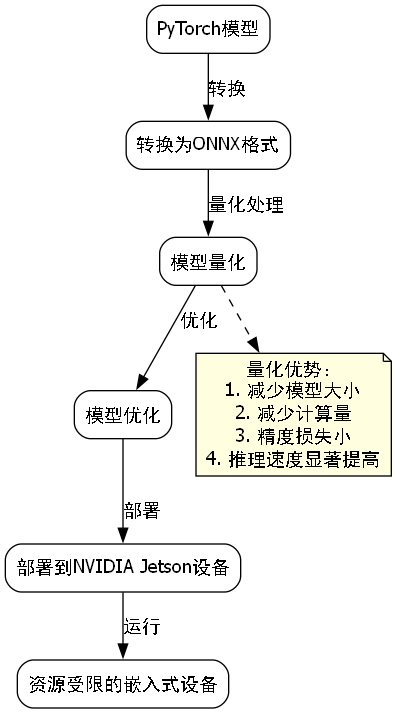

这段代码展示了模型量化和部署的过程。首先将PyTorch模型转换为ONNX格式，然后使用量化技术减少模型大小和计算量，最后优化模型并部署到NVIDIA Jetson设备上。量化后的模型精度损失通常很小，但推理速度可以显著提高，特别适合在资源受限的嵌入式设备上运行。

在实际FRC机器人中，常用的边缘计算设备包括NVIDIA Jetson系列、Intel NUC或树莓派等。选择合适的硬件需要考虑计算能力、功耗、大小和成本等因素。对于高性能需求，可以选择Jetson Xavier或Jetson AGX；对于功耗敏感的场景，可以选择Jetson Nano或树莓派。

121.1. 总结

本文详细介绍了2024年FRC机器人比赛中各种元素的检测方法，包括游戏部件、防撞条、April标签和场地识别。通过结合传统计算机视觉技术和深度学习方法，可以构建一个全面的比赛环境感知系统。在实际应用中，需要根据比赛规则、硬件资源和性能要求选择合适的检测策略，并进行充分的测试和优化。

随着计算机视觉技术的不断发展，FRC机器人的感知能力也在不断提高。未来，我们可以期待更先进的检测算法和更高效的计算方法，使机器人能够更好地理解和适应复杂的比赛环境。对于参赛队伍来说，不断学习和应用最新的视觉技术将是取得竞争优势的关键。

在结束本文之前，我想分享一些额外的资源，可以帮助你更好地理解和实现这些检测技术。首先，你可以访问我们的开源项目仓库，获取完整的代码实现和详细的文档说明：。这个项目包含了本文中提到的所有检测算法的实现，以及一些额外的优化和扩展功能。

此外，如果你对深度学习在FRC机器人中的应用感兴趣，可以查看我们的在线课程，深入了解更多关于模型训练、优化和部署的知识：。课程中包含了大量的实践案例和代码示例，帮助你快速上手。

最后，如果你需要购买高质量的摄像头或其他硬件设备用于你的FRC机器人，可以查看我们推荐的供应商列表：。我们与多家供应商合作，确保你能够获得最适合比赛的硬件设备。

122. 2024 FRC机器人比赛元素检测：游戏部件、防撞条、April标签与场地识别指南

在FRC机器人比赛中，精准识别各种元素是制胜的关键！🤖 今天，我们就来聊聊如何让机器人"火眼金睛"，准确识别游戏部件、防撞条、April标签和场地元素。这些技能不仅能提升机器人性能，还能让你的队伍在比赛中脱颖而出！💪

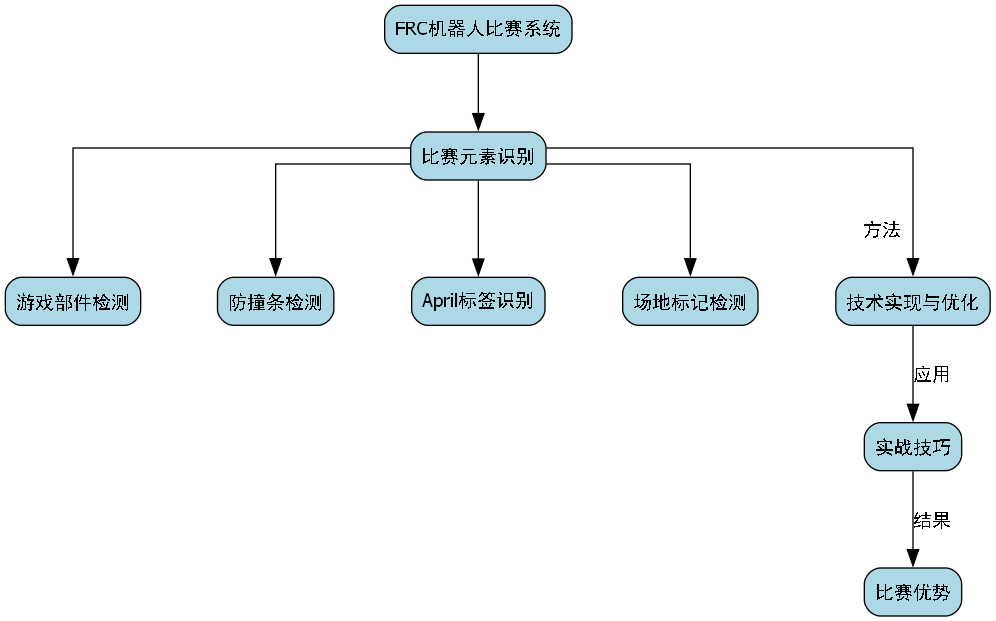

122.1. FRC比赛中的关键元素识别挑战

FRC机器人比赛环境复杂多变，机器人需要实时识别多种元素：

游戏部件（如球、锥桶、齿轮等）
防撞条（机器人保护装置）
April标签（位置标识）
场地标记（边界线、目标区域等）

图：FRC比赛场地中需要识别的各种元素

这些元素识别的准确性直接影响机器人的表现。想象一下，如果机器人连球都找不到，怎么完成比赛任务呢？😅 现在我们就来详细解析如何实现这些元素的精准识别。

122.2. 游戏部件检测技术

122.2.1. 传统检测方法的局限性

传统的基于颜色阈值和边缘检测的方法在复杂光照条件下表现不佳，容易受到背景干扰。而且这些方法很难处理部件重叠、部分遮挡等情况。

122.2.2. 基于深度学习的检测方法

现代FRC机器人大多采用基于深度学习的检测方法，特别是YOLO系列模型效果显著：

python 复制代码

# 123. 示例：使用YOLOv5检测游戏部件的简化代码
import torch

# 124. 加载预训练模型
model = torch.hub.load('ultralytics/yolov5', 'custom', path='frc_game_parts.pt')

# 125. 对摄像头输入进行检测
results = model webcam

# 126. 显示检测结果
results.show()

这段代码展示了如何使用YOLOv5模型来检测FRC比赛中的游戏部件。模型经过专门训练，能够识别不同类型的球、锥桶等游戏元素。在实际应用中，我们需要根据比赛规则和使用的游戏部件来训练或选择合适的模型。💡

126.1.1. 数据集构建与模型训练

高质量的训练数据是检测成功的关键！我们需要构建包含各种条件下的游戏部件图像数据集：

数据集特征	描述	重要性
多样性	不同光照、角度、距离	⭐⭐⭐⭐⭐
标注精度	精确的边界框标注	⭐⭐⭐⭐⭐
数量	足够多的样本	⭐⭐⭐⭐
平衡性	各类样本数量均衡	⭐⭐⭐

表：游戏部件数据集的关键特征及重要性

构建数据集时，建议使用专门的标注工具如LabelImg或CVAT，确保标注的一致性和准确性。同时，数据增强技术如旋转、缩放、亮度调整等也能有效提升模型泛化能力。记住，"垃圾进，垃圾出"，高质量的数据才能训练出强大的模型！🗑️➡️🚀

126.1.2. 模型优化与部署

FRC机器人通常计算资源有限，因此模型优化至关重要：

模型剪枝：移除不重要的神经元和连接
量化：将浮点运算转换为低精度整数运算
知识蒸馏：用大模型指导小模型训练

图：模型优化流程示意图

经过优化的模型可以在嵌入式设备上实时运行，同时保持较高的检测精度。例如，使用TensorRT加速后的YOLOv5模型可以在NVIDIA Jetson Nano上达到30FPS以上的检测速度，完全满足FRC机器人的实时性要求。⚡

126.1. 防撞条识别与避障策略

126.1.1. 防撞条的重要性与识别挑战

防撞条是机器人安全运行的重要保障，但识别它们面临着独特挑战：

材质多样（橡胶、泡沫等）
形状不规则
光照条件下颜色变化大

126.1.2. 基于视觉的防撞条识别

我们可以采用以下策略识别防撞条：

颜色阈值分割：识别防撞条的特征颜色
轮廓分析：检测防撞条的典型形状
深度学习辅助：使用专门训练的分类器

python 复制代码

# 127. 防撞条颜色识别示例代码
import cv2
import numpy as np

def detect_bumper(frame):
    # 128. 转换到HSV色彩空间
    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)

    # 129. 定义防撞条颜色范围（示例：蓝色防撞条）
    lower_blue = np.array([100, 50, 50])
    upper_blue = np.array([130, 255, 255])

    # 130. 创建掩膜
    mask = cv2.inRange(hsv, lower_blue, upper_blue)

    # 131. 形态学操作去除噪声
    kernel = np.ones((5,5), np.uint8)
    mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)

    # 132. 查找轮廓
    contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    # 133. 绘制检测结果
    for cnt in contours:
        if cv2.contourArea(cnt) > 500:  # 过滤小轮廓
            x,y,w,h = cv2.boundingRect(cnt)
            cv2.rectangle(frame, (x,y), (x+w,y+h), (0,255,0), 2)

    return frame

这段代码展示了如何通过颜色阈值分割和轮廓分析来识别蓝色防撞条。在实际应用中，我们需要根据机器人上防撞条的实际颜色调整HSV范围。这种方法简单高效，但在复杂背景下可能产生误检。💡

133.1.1. 多传感器融合的防撞检测

为了提高可靠性，可以结合多种传感器数据：

视觉：提供防撞条的位置和形状信息
超声波：测量与障碍物的距离
红外：检测特殊材质的防撞条

图：多传感器融合防撞检测系统

多传感器融合可以显著提高防撞检测的可靠性，减少漏检和误检。例如，当视觉系统检测到可能的防撞条时，超声波传感器可以提供距离验证，而红外传感器则可以确认材质类型。这种组合方法就像给机器人装上了"多重感官"，让避障更加智能！👁️👂🔍

133.1. April标签定位与导航

133.1.1. April标签简介

April标签是一种流行的视觉定位标记系统，在FRC比赛中广泛用于机器人定位和导航：

高精度定位
抗光照变化
易于识别和解析

133.1.2. April标签检测与定位算法

April标签检测通常包括以下步骤：

图像预处理：灰度化、去噪
边缘检测：寻找标签边界
解码：提取标签ID和位置信息

图：April标签检测流程

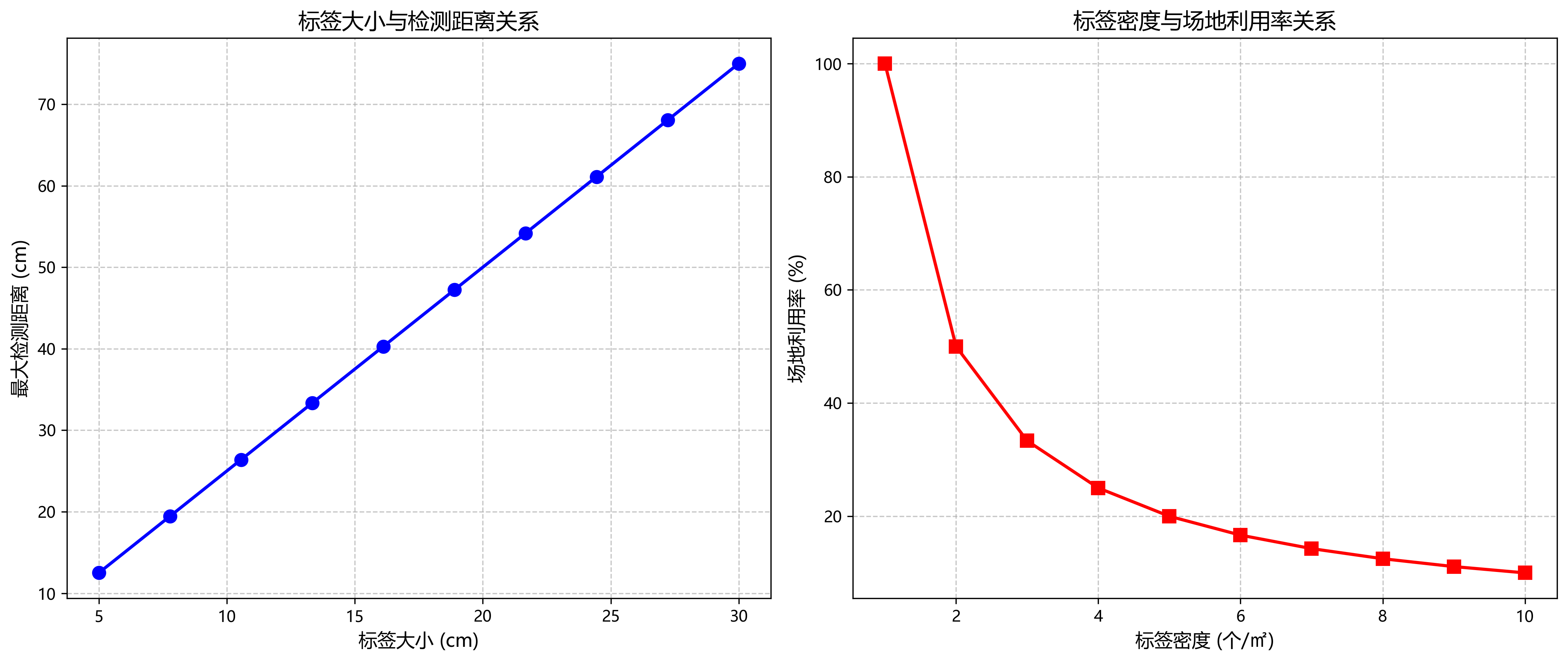

April标签的检测精度直接影响机器人的定位准确性。在实际应用中，我们需要考虑标签的布置密度、大小和角度等因素。例如，较大的标签在较远距离下也能被检测到，但需要占用更多场地空间；而较小的标签则适合近距离精确定位。这种权衡需要根据具体比赛策略来决定！🎯

133.1.3. 基于April标签的机器人定位

检测到April标签后，我们可以计算机器人的精确位置：

$$

\begin{bmatrix}
x \
y \
\theta
\end{bmatrix}

\begin{bmatrix}

f_x & 0 & c_x \

0 & f_y & c_y \

0 & 0 & 1

\end{bmatrix}

^{-1}

\begin{bmatrix}

u \

v \

\end{bmatrix}
