【车载信息安全系列1】车载Linux系统常用的OpenSSL， HSE加密工作原理

文章目录

- - 一、先明确核心组件的角色
  - 二、AES-128-CTR加解密的完整工作原理（硬件加速版）
  - - [1. 前置条件：OpenSSL绑定HSE硬件引擎](#1. 前置条件：OpenSSL绑定HSE硬件引擎)
    - [2. AES-128-CTR加解密核心流程（硬件加速）](#2. AES-128-CTR加解密核心流程（硬件加速）)
    - [3. 软件vs硬件的核心区别](#3. 软件vs硬件的核心区别)
  - 三、车载SoC中密钥的存储工作原理（核心安全点）
  - - [1. 密钥的生成：硬件级随机生成](#1. 密钥的生成：硬件级随机生成)
    - [2. 密钥的安全存储：分级存储策略](#2. 密钥的安全存储：分级存储策略)
    - [3. 密钥的使用：硬件隔离+权限控制](#3. 密钥的使用：硬件隔离+权限控制)
  - 四、车载场景的特殊要求
  - 总结

目前车载SoC芯片一般都具备HSE（硬件安全引擎），支持信息安全。同时系统运行Linux系统的环境，使用OpenSSL库来进行信息加密的支持。本文通过以通信中常用的AES-128-CTR加解密的 工作原理 ，以及 密钥存储原理 ------核心逻辑是：OpenSSL会优先调用SoC的HSE硬件加速AES-128-CTR运算，密钥则通过HSE的安全存储区域（如OTP/安全RAM/加密分区）保护，避免明文暴露在系统内存中。

一、先明确核心组件的角色

在车载场景中，各组件的分工：

组件	核心作用
车载SoC的HSE	硬件级实现AES-128算法、密钥安全存储、防篡改/防侧信道攻击，是安全核心；
Linux系统	提供OpenSSL运行环境、设备驱动（对接HSE）、文件系统（加密分区）；
OpenSSL库	封装AES-128-CTR算法接口，适配HSE硬件加速（通过引擎/驱动），向上层应用提供统一API；

二、AES-128-CTR加解密的完整工作原理（硬件加速版）

车载场景下，OpenSSL不会用纯软件实现AES-128-CTR，而是通过HSE硬件加速，整体流程分为初始化-流生成-加解密-收尾四步，完全契合CTR模式"流密码"的特性：

1. 前置条件：OpenSSL绑定HSE硬件引擎

Linux下OpenSSL通过"引擎（engine）"机制对接HSE，车载厂商会提供适配SoC的HSE引擎驱动（如 libcrypto.so 中的 hw_aes.so），初始化时执行：

c 复制代码

// 1. 加载HSE硬件引擎
ENGINE* engine = ENGINE_by_id("hse_aes"); // 厂商自定义的HSE引擎ID
ENGINE_init(engine);
// 2. 将引擎设置为AES算法的默认实现
ENGINE_set_default(engine, ENGINE_METHOD_CIPHERS);

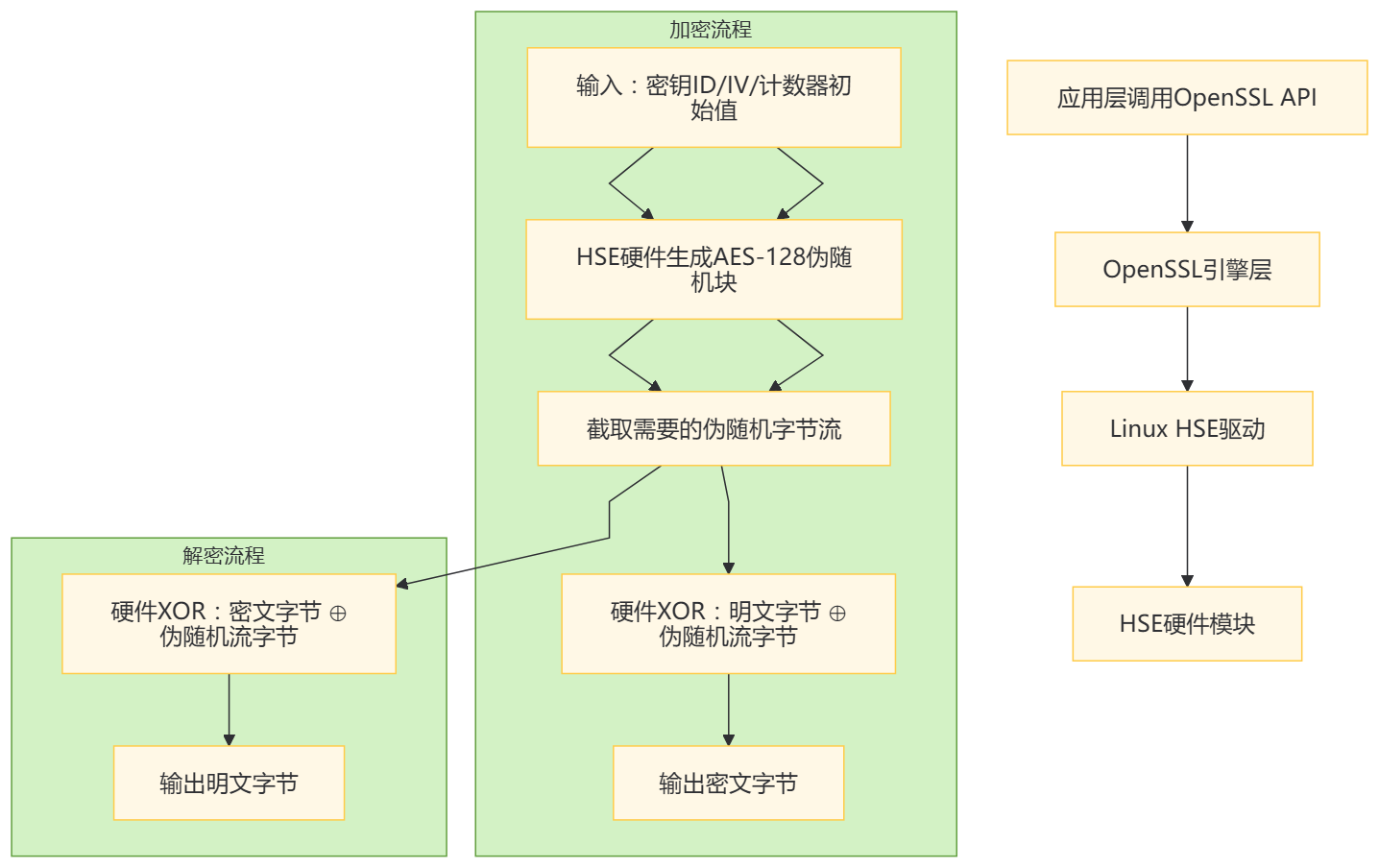

2. AES-128-CTR加解密核心流程（硬件加速）

CTR模式加解密逻辑完全一致，核心是"生成伪随机流 → 与明文/密文XOR"，HSE会硬件实现AES核心运算：

分步拆解（以解密为例） ：

① 应用层传入参数：EVP_DecryptInit_ex(ctx, EVP_aes_128_ctr(), engine, NULL, iv)

这里的"密钥"不是明文，而是HSE中密钥的ID（如0x01），避免密钥出现在系统内存；
iv（初始向量）是CTR模式的计数器初始值（车载场景中通常是唯一的，防止重放攻击）。

② OpenSSL引擎层将参数封装为HSE硬件指令，通过Linux驱动下发到HSE：

HSE收到"密钥ID+IV+待解密字节"后，先从安全存储区读取密钥（全程在HSE内部，不暴露到SoC主内存）；
HSE硬件执行AES-128加密（CTR模式的核心是用AES生成伪随机流）：以IV为初始计数器，生成16字节的AES加密块（AES块大小固定16字节）。

③ 硬件级XOR运算：

待解密的1个字节（或多字节）与AES伪随机流的对应字节做XOR，结果直接由HSE返回给应用层；
关键：XOR运算也在HSE内部完成，伪随机流不会暴露到主内存，防止侧信道攻击（如功耗分析）。

④ 计数器自增：

每处理16字节（1个AES块），HSE硬件自动将计数器+1，继续生成下一个伪随机块（单字节场景无需自增）。

3. 软件vs硬件的核心区别

维度	纯软件实现	HSE硬件加速实现
AES运算位置	SoC的CPU核心	HSE专用硬件单元
密钥暴露风险	密钥明文存在系统内存	密钥仅在HSE内部流转
性能	慢（CPU占用高）	快（车载要求低延迟）
安全性	易受侧信道/内存dump攻击	防侧信道、防篡改

三、车载SoC中密钥的存储工作原理（核心安全点）

车载场景对密钥安全要求极高（防止盗刷、数据篡改），密钥绝不会以明文形式存储在普通内存/文件系统，而是通过HSE的安全存储体系保护，整体分为"密钥生成-安全存储-使用"三个阶段：

1. 密钥的生成：硬件级随机生成

AES-128密钥的生成不在软件层完成，而是由HSE的真随机数发生器（TRNG） 生成：

HSE的TRNG基于物理噪声（如电路热噪声）生成真随机数，符合车载安全标准（如ISO 26262）；
生成的密钥直接存入HSE内部的安全RAM，全程不经过SoC主内存。

2. 密钥的安全存储：分级存储策略

车载SoC的HSE提供多层安全存储区域，按"持久性+安全性"分级：

存储区域	特性	用途
HSE内部安全RAM	易失性（掉电丢失）、最快访问、硬件隔离	临时存储正在使用的密钥；
OTP（一次性可编程）	非易失性、写入后不可修改、物理防篡改	存储根密钥（Root Key）、厂商预置密钥；
eFuse	非易失性、熔断式存储、防物理拆解	存储设备唯一标识（UID）、密钥加密密钥（KEK）；
加密分区（eMMC/Flash）	非易失性、由HSE加密后存储	存储应用级密钥（如AES-128会话密钥）；

核心逻辑：密钥分层保护

根密钥（Root Key）：烧录在OTP/eFuse中，不可读取、不可修改，仅能由HSE内部调用；
应用密钥（AES-128密钥）：由根密钥加密后，存储在eMMC的加密分区；
使用时：HSE先读取根密钥（内部操作），解密应用密钥，存入安全RAM供运算使用，全程无明文暴露。

3. 密钥的使用：硬件隔离+权限控制

权限管控：Linux系统中，只有具备特定权限的进程（如车载安全服务）能通过HSE驱动调用密钥，普通进程无法访问；
防提取：HSE禁止"读取密钥明文"的操作，应用层只能传入"密钥ID"，由HSE内部映射到实际密钥；
防篡改：HSE会对密钥使用过程做日志记录，若检测到异常访问（如暴力破解），会锁定密钥/硬件。

四、车载场景的特殊要求

合规性：需满足ISO 26262（功能安全）、ISO/SAE 21434（网络安全），HSE的密钥存储和AES运算必须通过这些认证；
防侧信道攻击：HSE硬件会做"恒定时间运算""功耗平坦化"设计，避免通过功耗、电磁辐射等泄露密钥；
实时性：车载控制类场景要求低延迟，HSE硬件加速能保证AES-128-CTR运算在微秒级完成。

总结

AES-128-CTR加解密：OpenSSL通过引擎对接HSE，由HSE硬件完成AES伪随机流生成和XOR运算，软件层仅传递参数和接收结果，加解密逻辑一致且无块填充（适配任意长度输入）；
密钥存储：采用"分层保护+硬件隔离"策略，根密钥存OTP/eFuse，应用密钥由根密钥加密后存加密分区，使用时全程在HSE内部流转，无明文暴露；
核心安全点：HSE是整个流程的安全核心，既加速运算，又保障密钥的生成、存储、使用全生命周期安全，符合车载场景的高安全要求。
