【RTOS】架构思想→智能家居-顶层业务模块

1. 需求和架构

1.1 需求

采集温度，如果温度超过上限则通过双路modbus寄存器模块打开风扇，如果低于下限，则关闭风扇。

采集环境光，如果光强过低，低于设定的下限，则打开LED灯

过程中每1秒钟从串口打印出传感的值，以及继电器的状态

1.2 架构

顶层业务模块：读取温度和光强，实时控制风扇和灯光，实时打印传感器数值

采集传感器数据模块：采集温度和光强

控制模块：控制风扇和灯光

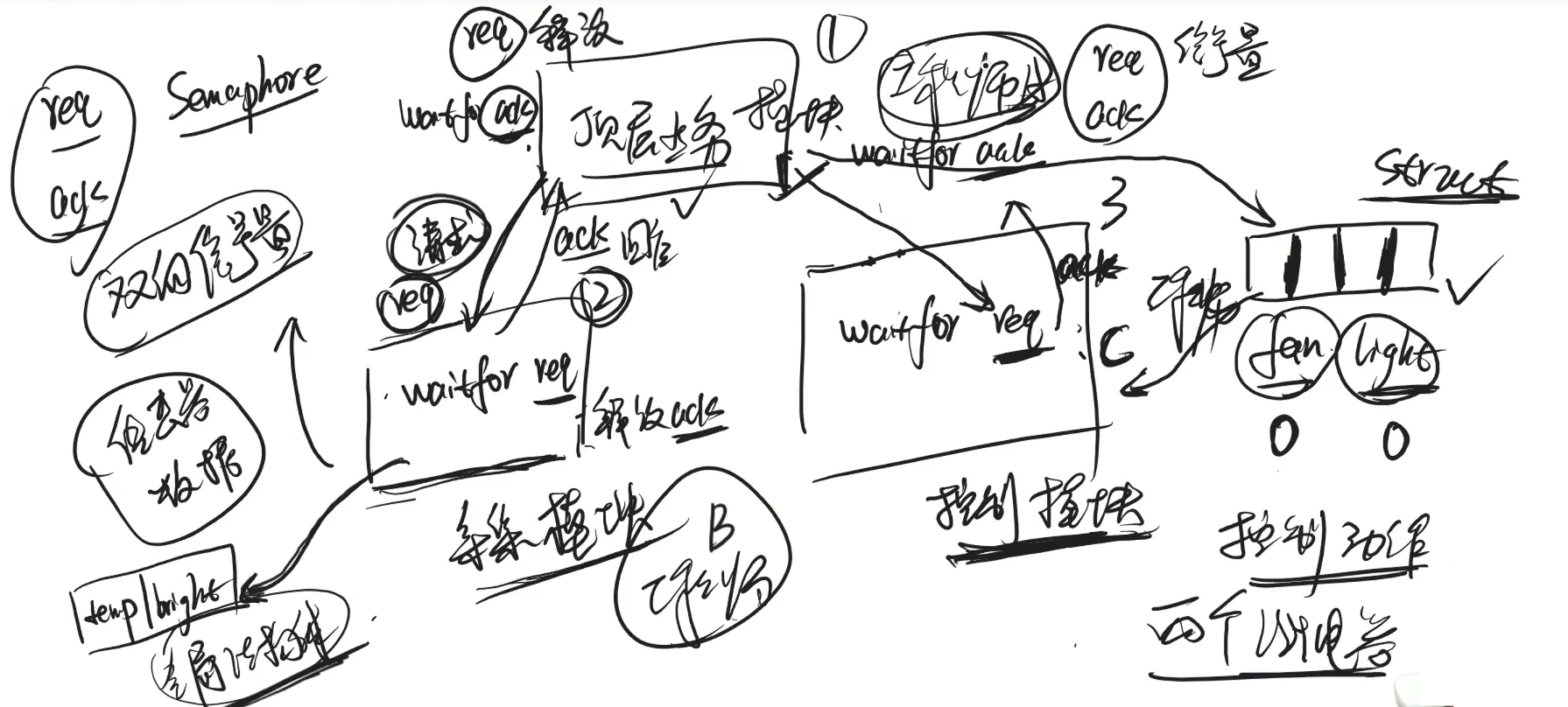

顶层业务模块和采集传感器数据模块如何通信?

我们已经学过信号量互斥锁（互斥锁）了，从顶层到传感器称为请求（request），从传感器到顶层称为回应（ack）

采集模块：在任务中等待req，也就是阻塞；等到req后调用驱动程序，释放ack

顶层业务模块：释放req，同时等待ack；

也就是使用双向信号量进行顶层业务和传感器采集的交互

需要定义全局变量------结构体（第一个成员是温度，第二个成员是亮度），采集模块把数据装到结构体中，并且释放ack，顶层业务就可以直接从这个全局变量中获取温度和亮度

顶层业务模块和控制模块如何通信?

同理，也需要定义req和ack，注意这个req和ack是与上面的相互独立的，即是两套req和ack

定义结构体（第一个是风扇，第二个灯光）

如果风扇为1，控制模块等待信号量，顶层业务把控制参数放到结构体来了

控制模块释放ack前，会将两个继电器（控制风扇、控制灯光）开关状态写在结构体里；释放ack后，两个继电器状态就反馈到了顶层业务

考虑到产品芯片停产或BOM更改，我们的嵌入式软件架构应该如何改进

2. 降低耦合，并行开发

2.1 使用 宏

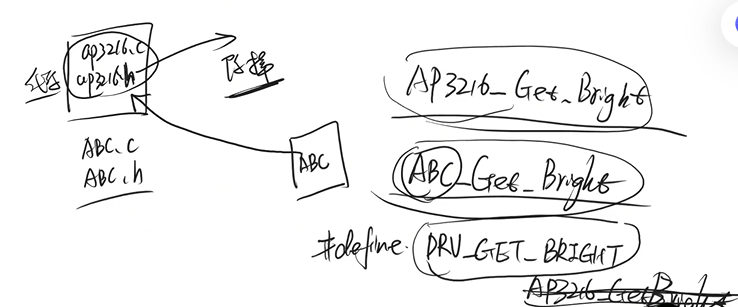

旧芯片AP3216已停产，我想替换新芯片ABC，之前写的函数例如AP3216_Get_Bright，就要换名字ABC_Get_Bright了，一个个修改太麻烦了，我们可以直接定义宏 #define ABC_Get_Bright AP3216_Get_Bright

2.2 使用 包含指针的结构体

我想实现高内聚低耦合？

什么是高内聚低耦合？

用通俗的话解释：
高内聚：一个模块 / 任务只做 "一件事"，且把这件事做彻底（模块内部的代码、数据关联性极强）；
低耦合：模块 / 任务之间的 "依赖关系" 尽可能弱（不需要知道对方的内部实现，只通过少量接口交互）。
可以用 "公司部门分工" 类比：
高内聚：销售部只负责卖产品，技术部只负责研发，不跨部门干杂活（每个部门职责单一且集中）；
低耦合：销售部不需要知道技术部怎么研发产品，只需要通过 "需求文档" 这个接口提需求，不用和技术部的代码（内部工作）深度绑定。

我们要使用传感器，包含哪些基本操作？

①传感器的初始化

②亮度数据的读取

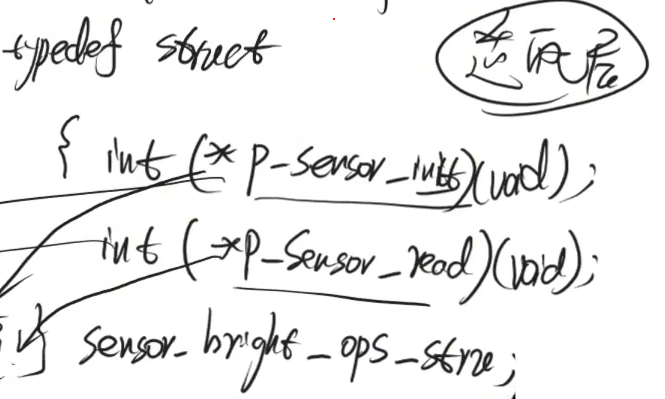

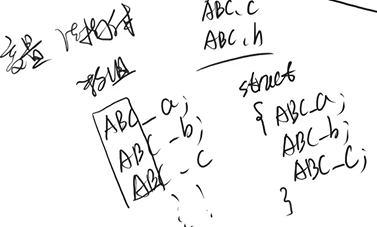

我们可以定义一个结构体，成员是指针，一个指向传感器初始化函数，一个指向亮度数据读取函数

什么是适配层？

适配层（Adapter Layer） 是位于「核心业务逻辑」和「底层依赖（硬件、第三方库、操作系统）」之间的 "中间层"，核心作用是 隔离依赖、统一接口 ------ 让上层代码不用关心底层的具体实现，从而实现 "上层逻辑不变，底层可灵活替换"。

用通俗的话解释：适配层就像 "翻译官" 或 "转换器"------ 上层代码说 "通用语言"（统一接口），底层硬件 / 库说 "方言"（各自的专属接口），适配层负责把 "通用语言" 翻译成 "方言"，反之亦然。

这样我们更换芯片后，其他程序中调用驱动函数时就完全不用改

驱动注册

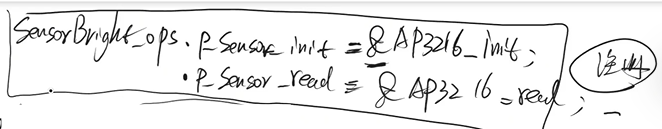

法一：让结构体的函数指针依次赋值于传感器接口函数

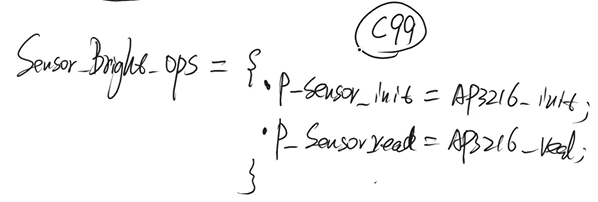

法二：直接进行结构体赋值

这样就可以更灵活地让适配层指向不同驱动

我们可以定义好几个驱动配置结构体

添加一个.h文件

这样有三个好处

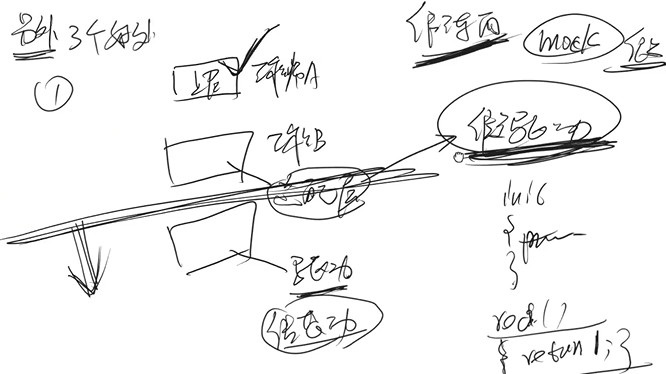

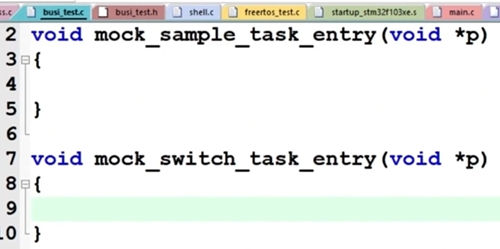

① 底层传感器驱动一般比较难调，别人等你调完就太耽误事了，上层业务人员可以在适配层使用一个假驱动，工程师不需要操心不属于自己职责范围内的事，不属于自己的职责的都可以用mock，这就是解耦带来的好处

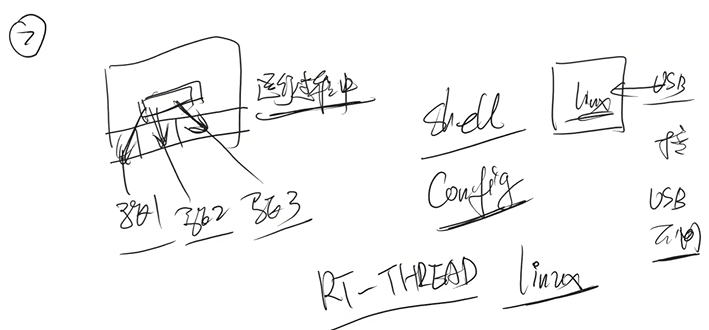

② 运行过程中动态切换驱动，通过shell命令或config配置文件，使适配层灵活地指向某一套驱动

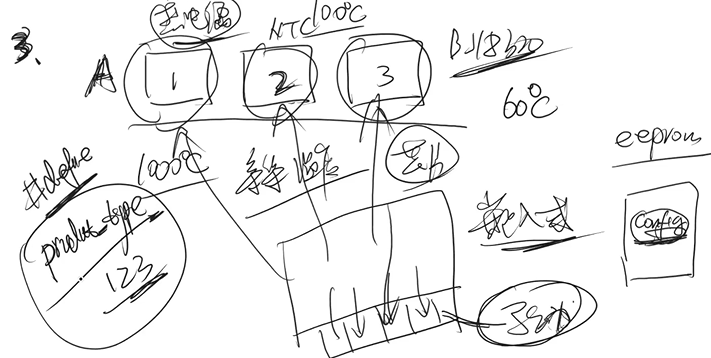

③ 同一系列不同型号产品，我们可以在程序中预留多套驱动，在flash上放置配置文件，我们读取配置数据，就可以动态挂载到某一驱动上，至于挂载到哪一套驱动上我们可以通过定义宏来决定

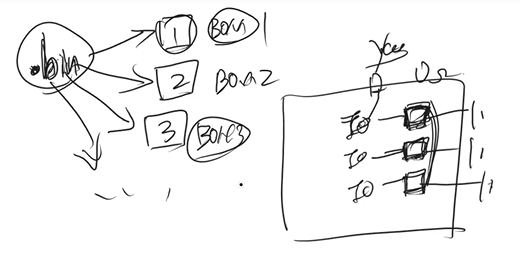

其实实际上不一定用宏，.bin文件烧录到不同型号产品中，电路板上增加几个电阻，上拉是高电平，不上拉是低电平。通过电平组合就可以知道挂载到哪个驱动上了

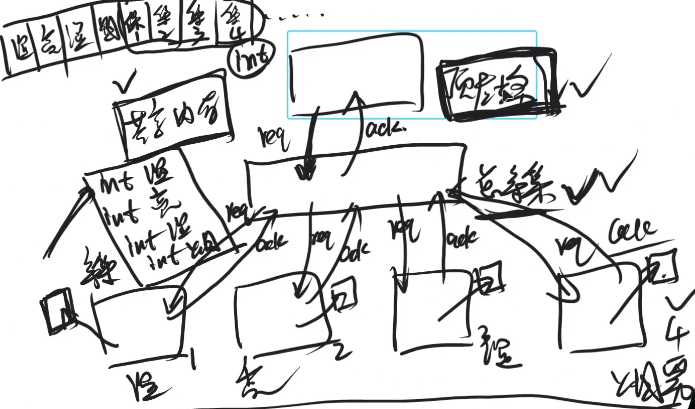

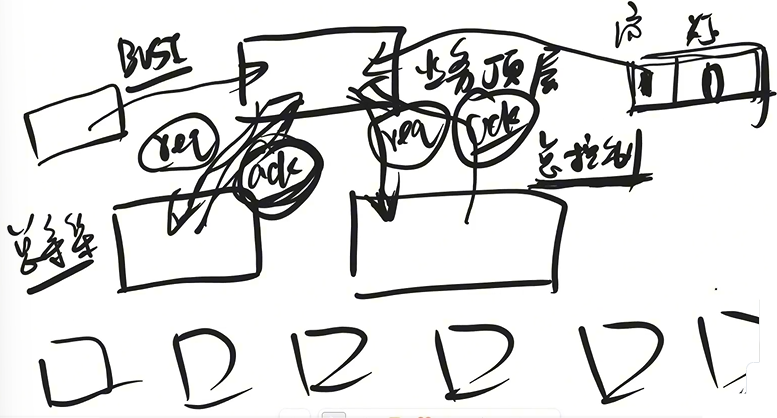

我们为什么要在顶层业务模块和采集驱动之间加一个总采集任务？

在顶层业务模块和采集驱动之间加「总采集任务」，核心是 解耦、统一调度、隔离风险 ------ 把分散的传感器 / 外设采集逻辑集中管理，避免业务直接操作驱动导致的混乱，尤其适合嵌入式多任务场景（如你的 FreeRTOS 项目）。

3. 顶层模块

前提：先明确需求

在写代码前，先定清楚核心需求：

1. 基于 FreeRTOS，创建一个 "环境控制业务任务"；
2. 采集两个核心数据：温度（temprature）、亮度（bright）；
3. 按阈值控制设备：
   • 温度＜20℃ → 关风扇；
   • 温度＞30℃ → 开风扇；
   • 亮度＜50 → 开灯光；
4. 数据要通过mmc模块管理（存储 / 读取）；
5. 输出日志（方便调试，知道任务运行状态、数据和控制结果）。

3.1 基础框架busines.c

第一步：新建文件，先搭 "基础框架"（busines.c）

全局变量：因为任务循环里要反复读写 "采集数据" 和 "控制状态"，定义成全局变量（整个文件都能访问）最方便；

mmc_ctrl_stru是mmc模块的 "数据管家"，后面要靠它读取 / 保存数据，所以先定义两个（一个管采集数据，一个管控制状态，分工明确）。

// 1. 包含头文件：需要什么工具就包含什么
// FreeRTOS核心（任务、延时、pdPASS等宏）
#include "cmsis_os.h"
// 业务相关的结构体、阈值定义（后面会写.h文件）
#include "business.h"
// 数据管理模块（mmc_ctrl_init、mmc_ctrl_require）
#include "mmc.h"
// 通用工具（可能有常用宏、类型定义）
#include "common.h"
// 日志模块（log_d/log_i/log_w等日志接口）
#define LOG_TAG "BUSI_MODULE"  // 日志标签：区分日志来源
#include "elog.h"

// 2. 定义全局变量：整个任务都要用的数据容器+管理对象
// 采集数据容器：存温度、亮度
busi_sample_stru busi_sample_values;
// 控制状态容器：存风扇、灯光开关状态
busi_switch_stru busi_switch_values;

// 数据管理对象（mmc模块的"管家"）：分别管理上面两个容器
mmc_ctrl_stru busi_sample_mmc_ctrl;  // 管"采集数据"
mmc_ctrl_stru busi_switch_mmc_ctrl;  // 管"控制状态数据"

第二步：定义任务入口函数（FreeRTOS 任务的 "大门"）

FreeRTOS 的任务必须是 "特定格式" 的函数 ------void 任务名(void *p)，这是系统规定的（不这么写系统识别不了）。任务函数里要做两件事：

1. 初始化（任务启动后只做一次：比如初始化mmc管家）；
2. 无限循环（任务的核心业务：采集→判断→控制，一直重复）。

// 3. 任务入口函数：FreeRTOS调度后会执行这个函数
void busi_process_task_entry(void *p)
{
    // 3.1 任务启动日志：告诉我们"任务已经跑起来了"（调试用）
    log_d("busi_process_task is running ...");

    // 3.2 初始化mmc数据管家：给"管家"分配工作
    // 第一个管家：管理采集数据（busi_sample_values）
    mmc_ctrl_init(
        &busi_sample_mmc_ctrl,        // 要初始化的管家（取地址，才能修改它）
        &busi_sample_values,          // 管家要管理的数据容器
        sizeof(busi_sample_values),   // 数据容器的大小（管家知道要管多少字节）
        "busi_sample_values"          // 数据名称（调试时能区分，可选但建议写）
    );
    // 第二个管家：管理控制状态数据（busi_switch_values）
    mmc_ctrl_init(
        &busi_switch_mmc_ctrl,
        &busi_switch_values,
        sizeof(busi_switch_values),
        "busi_switch_values"
    );

    // 3.3 无限循环：业务核心（一直跑，除非任务被删除）
    while(1)
    {
        // 后续的"采集→判断→控制"都写在这里
        // 先留空，下一步填内容
    }
}

任务函数格式：void *p是任务参数（我们这个任务用不到，所以后面传 NULL）；

日志log_d：调试用的 "心跳日志"，任务启动后串口会输出D/BUSI_MODULE: busi_process_task is running ...，确认任务没崩；

mmc_ctrl_init：初始化 "数据管家"------ 相当于告诉管家 "你要管哪个数据、数据多大"，不初始化的话，后面调用mmc_ctrl_require会失败（管家不知道该管谁）。

第三步：填充循环业务（采集数据→打印日志）

循环里的第一步是 "获取数据"------ 没有数据就没法控制设备。所以先通过mmc管家读取采集数据，读取成功后打印出来（方便调试，知道采集到的数值是否正常）。

// 3.3.1 读取采集数据（温度、亮度）：调用mmc管家的"读取接口"
// mmc_ctrl_require：请求读取数据，超时时间MMC_DELAY_TIME（比如100ms）
// 返回pdPASS表示读取成功（FreeRTOS的宏，代表"成功"）
if(mmc_ctrl_require(&busi_sample_mmc_ctrl, MMC_DELAY_TIME) == pdPASS)
{
    // 读取成功：打印采集到的数据（日志级别用log_i，信息级，比调试级醒目）
    log_i(
        "temprature : %d , bright : %d , rsvd0 : %d , rsvd1 : %d , rsvd2 : %d , rsvd3 : %d ",
        busi_sample_values.temprature,  // 温度
        busi_sample_values.bright,      // 亮度
        busi_sample_values.reserved[0], // 预留字段（暂时不用，打印出来备用）
        busi_sample_values.reserved[1],
        busi_sample_values.reserved[2],
        busi_sample_values.reserved[3]
    );

    // 后面还要加"阈值判断→控制设备"，先留空
}
else
{
    // 读取失败：打印日志提示（方便排查问题，比如传感器没接好）

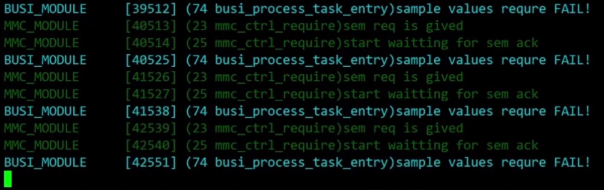

    log_i("sample values requre FAIL!");
}

// 3.3.2 任务延时：每次循环休息1秒（vTaskDelay是FreeRTOS的延时函数）
// 目的：不占用所有CPU资源，给其他任务留时间运行
vTaskDelay(1000);

mmc_ctrl_require：mmc模块的 "读取数据" 接口，第一个参数是 "要读取哪个管家管理的数据"，第二个是超时时间（超过这个时间没读到就返回失败）；

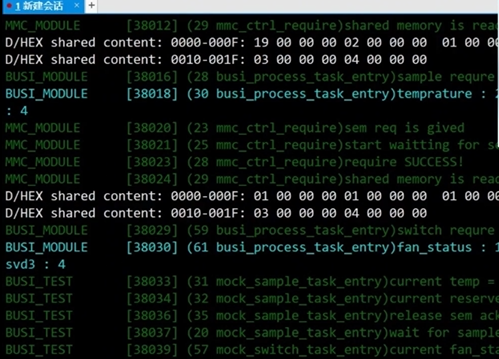

log_i：信息级日志，串口输出时会带I/BUSI_MODULE，一眼能看到采集到的具体数据（比如 "temprature : 25 , bright : 60 ..."）；

else分支：必须加！如果传感器没接好、mmc模块异常，能通过日志知道 "数据读失败"，而不是误以为任务没运行；

vTaskDelay(1000)：延时 1 秒（1000ms），不然任务会疯狂循环读取数据，CPU 占用率 100%，其他任务（比如日志、串口）会卡死。

第四步：添加 "阈值判断→设备控制" 逻辑

读取到数据后，就要按需求做判断 ------ 温度和亮度分别和阈值对比，然后修改 "控制状态容器"（busi_switch_values）里的风扇、灯光状态。

// 3.3.3 温度阈值判断→控制风扇
// 条件1：温度＜20℃（BUSI_TEMPRATURE_DOWN_THRESHOLD=20）→ 关风扇
if(busi_sample_values.temprature < BUSI_TEMPRATURE_DOWN_THRESHOLD)
{
    // 打印警告日志：温度太低
    log_w("temprature is too LOW!!");
    // 设置风扇状态为"关"（FAN_CTRL_CLOSE_STATUS=0）
    busi_switch_values.fan_status = FAN_CTRL_CLOSE_STATUS;
}

// 条件2：温度＞30℃（BUSI_TEMPRATURE_UP_THRESHOLD=30）→ 开风扇
if(busi_sample_values.temprature > BUSI_TEMPRATURE_UP_THRESHOLD)
{
    log_w("temprature is too HIGH!!");
    // 设置风扇状态为"开"（FAN_CTRL_OPEN_STATUS=1）
    busi_switch_values.fan_status = FAN_CTRL_OPEN_STATUS;
}

// 3.3.4 亮度阈值判断→控制灯光
// 条件：亮度＜50（BUSI_BRIGHT_DOWN_THRESHOLD=50）→ 开灯光
if(busi_sample_values.bright < BUSI_BRIGHT_DOWN_THRESHOLD)
{
    log_w("bright is too LOW!!");
    // 设置灯光状态为"开"（LIGHT_CTRL_OPEN_STATUS=1）
    busi_switch_values.light_status = LIGHT_CTRL_OPEN_STATUS;
}

log_w：警告级日志（带W/BUSI_MODULE），比信息级更醒目，提醒 "温度 / 亮度超标"；

状态值：FAN_CTRL_CLOSE_STATUS这些是宏定义（后面会在.h 文件里写），用宏而不是直接写 0/1，是为了 "改值方便"------ 比如以后想把 "风扇开" 改成 2，只改宏定义就行，不用改业务代码。

第五步：保存控制状态（通过 mmc 模块）

修改完风扇 / 灯光状态后，要把这个 "控制状态" 保存到mmc模块（比如存储到 Flash，或发送给执行器），不然下次循环状态会丢失。所以最后要调用mmc_ctrl_require保存控制状态，同时打印状态日志。

写代码（填到 "亮度判断" 之后）：

// 3.3.5 保存控制状态（风扇、灯光状态）
if(mmc_ctrl_require(&busi_switch_mmc_ctrl, MMC_DELAY_TIME) == pdPASS)
{
    // 保存成功：打印控制状态（让我们知道风扇/灯光当前是开是关）
    log_d("switch requre SUCCESS!");
    log_i(
        "fan_status : %d , light_status : %d , rsvd0 : %d , rsvd1 : %d , rsvd2 : %d , rsvd3 : %d ",
        busi_switch_values.fan_status,  // 风扇状态
        busi_switch_values.light_status,// 灯光状态
        busi_switch_values.reserved[0], // 预留字段
        busi_switch_values.reserved[1],
        busi_switch_values.reserved[2],
        busi_switch_values.reserved[3]
    );
}
else
{
    // 保存失败：打印错误日志（排查问题）
    log_e("switch requre FAIL!");
}

保存控制状态和读取采集数据用的是同一个mmc_ctrl_require接口 ------mmc模块内部会根据 "管家管理的数据类型" 判断是 "读取" 还是 "保存"（不用我们管，调用就行）；

log_e：错误级日志（带E/BUSI_MODULE），红色醒目，方便快速发现 "控制状态保存失败" 的问题。

第五步和第三步重复？

不是重复：第三步是 "读数据"（输入），第五步是 "写状态"（输出），是 "输入→处理→输出" 的完整业务流程；
同一个函数不同作用：mmc_ctrl_require 是 "通用接口"，具体做读还是写，由它管理的 "数据容器类型" 决定；

记住：只要是 "先拿数据、再做控制、最后保存控制结果"，就必须分这两步写，少一步都不行（比如只读不写，设备不会真的执行风扇 / 灯光控制；只写不读，控制没有依据）。

第六步：补写.h 文件（business.h）

#ifndef _BUSINESS_H_
#define _BUSINESS_H_

// 包含FreeRTOS核心头文件：提供任务、延时等OS相关功能支持
#include "cmsis_os.h"
// 包含mmc模块头文件：使用mmc_ctrl_stru结构体和相关数据管理接口
#include "mmc.h"

// 采集数据结构体：存储从传感器获取的核心数据
typedef struct
{
    int temprature;   // 温度数据（单位：℃，根据实际传感器精度调整）
    int bright;       // 亮度数据（单位：自定义，如光敏电阻AD值）
    int reserved[4];  // 预留字段（4个int型）：后续扩展新采集数据（如湿度、气压）时使用
                      // 预留字段可避免修改结构体大小导致的存储/通信兼容问题
} busi_sample_stru;

// 控制状态结构体：存储设备（风扇、灯光）的控制状态
typedef struct
{
    int fan_status;   // 风扇控制状态（建议：0=关闭，1=开启，可扩展2=自动模式）
    int light_status; // 灯光控制状态（建议：0=关闭，1=开启，可扩展2=调光模式）
    int reserved[4];  // 预留字段（4个int型）：后续扩展新控制设备（如空调、蜂鸣器）时使用
} busi_switch_stru;

// 声明mmc数据管理对象（全局变量）：供其他文件访问（如main.c创建任务时可能用到）
// busi_sample_mmc_ctrl：管理采集数据（busi_sample_stru类型）的mmc控制器
extern mmc_ctrl_stru busi_sample_mmc_ctrl;
// busi_switch_mmc_ctrl：管理控制状态（busi_switch_stru类型）的mmc控制器
extern mmc_ctrl_stru busi_switch_mmc_ctrl;

// 声明全局数据容器：供其他文件读写（如驱动层写采集数据、业务层读数据判断）
extern busi_sample_stru busi_sample_values;  // 采集数据存储容器
extern busi_switch_stru busi_switch_values;  // 控制状态存储容器

// 声明业务处理任务入口函数：FreeRTOS任务创建时需要调用该函数名
// 任务功能：读取采集数据→阈值判断→控制设备状态→日志输出
extern void busi_process_task_entry(void *p);

// 业务控制阈值宏定义（用括号包裹，避免宏替换时的运算优先级问题）
#define BUSI_TEMPRATURE_DOWN_THRESHOLD (20)  // 温度下限阈值：≤20℃时触发风扇关闭
#define BUSI_TEMPRATURE_UP_THRESHOLD   (30)  // 温度上限阈值：≥30℃时触发风扇开启
#define BUSI_BRIGHT_DOWN_THRESHOLD     (2)   // 亮度下限阈值：≤2时触发灯光开启（数值小，适配低精度传感器）

#endif

为什么宏的值要带括号？

宏的值带括号，核心是为了 避免宏替换时的 "运算优先级错乱" ------宏本质是 "纯文本替换" （不是函数调用），没有括号保护的话，遇到复杂表达式会出逻辑错误，而且这种错误很难排查。

第七步：在 main 函数里创建任务（让任务跑起来）

写好任务函数后，必须在main函数里调用xTaskCreate创建任务，FreeRTOS 调度器启动后才会执行这个任务。

int main(void)
{
    // 之前的初始化代码（HAL_Init、时钟配置、GPIO初始化、串口初始化、日志初始化等）
    // ...（省略，你的原有代码里已经有了）...

    // 创建"环境控制业务任务"
    xTaskCreate(
        busi_process_task_entry,  // 任务入口函数（我们写的这个）
        "busi_process_task",      // 任务名称（调试用，比如FreeRTOS可视化工具里能看到）
        512,                      // 任务栈大小（字节：512足够这个简单任务，复杂任务可以加大到1024）
        NULL,                     // 任务参数（我们这个任务用不到，传NULL）
        5,                        // 任务优先级（0~31：比日志任务、串口任务低一点，避免抢占）
        NULL                      // 任务句柄（不用则传NULL，想后续删除任务可以保存句柄）
    );

    // 启动FreeRTOS调度器（任务开始运行）
    vTaskStartScheduler();

    // 调度器启动失败才会走到这里（正常不会执行）
    while (1)
    {
    }
}

xTaskCreate是 FreeRTOS 创建任务的核心函数，参数顺序不能乱（函数名→任务名→栈大小→参数→优先级→句柄）；

栈大小：512 字节对于这个任务完全足够（日志打印、数据处理都不复杂），栈太小会导致任务崩溃（hardfault）；

优先级：设为 5（假设日志任务优先级是 6），避免业务任务抢占日志任务，导致日志输出不完整。

3.2 高内聚

如何提炼出事物的共性，然后对它们进行封装？

模块和模块的交互是一个基本的功能，会频繁使用，我们应该把这个做成一个公用的函数，这就是高内聚的思想

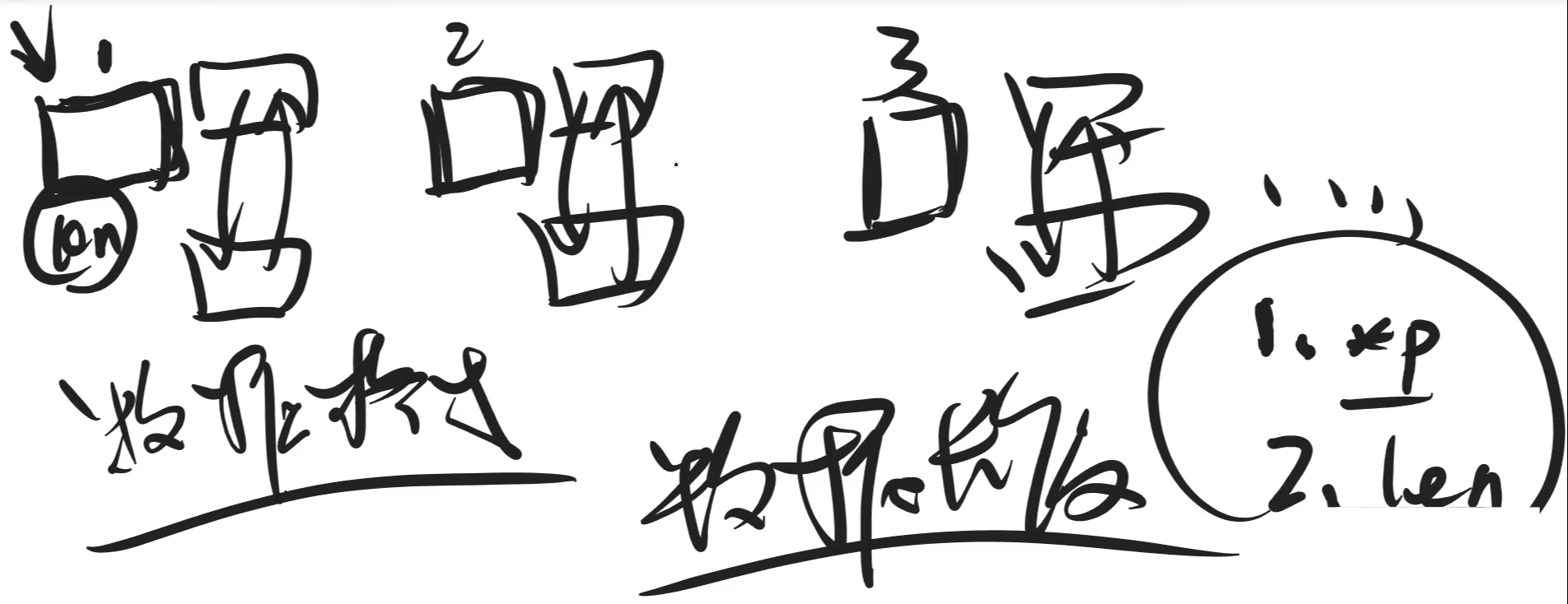

req、ack、共享内存这三个变量都是必须的，共享内存如何表达？------首地址、长度

我们新创建mmc.c和mmc.h这两个文件将它们加入到新建的Application/Modules/MMC这个group中来，mmc主要是实现模块与模块之间的通信的一些通用的函数即 module to module communication

第二步：写 mmc.c 开头（包含头文件 + 日志配置）

先包含 mmc.h（用 mmc_ctrl_stru 和接口声明）；

要初始化共享内存（用 memset 清 0），所以包含 string.h；

要输出日志（调试用），所以配置 LOG_TAG + 包含 elog.h；

// 1. 包含依赖头文件：严格对应头文件的依赖和功能需求
#include "mmc.h"          // 核心：用里面的 mmc_ctrl_stru 结构体和接口声明
#include "string.h"       // 要用 memset 初始化共享内存为0（避免垃圾数据）
#define LOG_TAG "MMC_MODULE"  // 日志标签：调试时知道是 mmc 模块的日志
#include "elog.h"         // 日志模块：输出调试信息（比如初始化成功、请求成功）

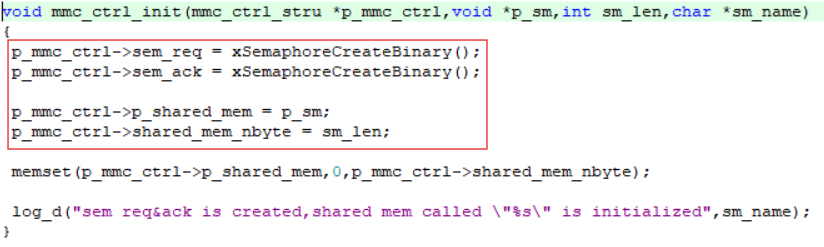

第三步：实现 mmc_ctrl_init 函数（初始化接口）

写mmc_ctrl_init （ 初始化接口）函数，我们要做 3 件事：

1. 给结构体里的两个信号量 sem_req/sem_ack 分配资源（创建信号量）；

2. 给共享内存相关的成员赋值（p_shared_mem = p_sm，shared_mem_nbyte = sm_len）；

3. 初始化共享内存为 0（memset）；

4. 输出日志（告诉调试者 "初始化成功"）。

// 2. 实现初始化接口：
void mmc_ctrl_init(mmc_ctrl_stru *p_mmc_ctrl, void *p_sm, int sm_len, char *sm_name)
{
    // 2.1 创建两个二进制信号量（FreeRTOS 信号量，同步核心）
    // sem_req：请求信号量（使用者→提供者，比如业务任务要数据时释放）
    p_mmc_ctrl->sem_req = xSemaphoreCreateBinary();
    // sem_ack：应答信号量（提供者→使用者，比如驱动写好数据后释放）
    p_mmc_ctrl->sem_ack = xSemaphoreCreateBinary();

    // 2.2 绑定共享内存：把外部传入的内存地址和长度，赋值给结构体成员
    p_mmc_ctrl->p_shared_mem = p_sm;          // 共享内存的地址（比如 busi_sample_values 的地址）
    p_mmc_ctrl->shared_mem_nbyte = sm_len;    // 共享内存的长度（比如 sizeof(busi_sample_values)）

    // 2.3 初始化共享内存为0：避免初始垃圾数据影响数据读取
    memset(p_mmc_ctrl->p_shared_mem, 0, p_mmc_ctrl->shared_mem_nbyte);

    // 2.4 输出初始化日志：调试用，确认初始化成功
    log_d("mmc init success! sem_req&sem_ack created, shared_mem: %s (len: %d bytes)",
          sm_name, sm_len);
}

为什么用 xSemaphoreCreateBinary()？因为我们需要 "一对一同步"（使用者发一次请求，提供者回一次应答），二进制信号量（初始状态为 "未释放"）最适合；

为什么要绑定共享内存？mmc 模块是 "管家"，必须知道 "要管理哪块内存、多大"，才能让使用者和提供者通过这块内存交换数据；

为什么 p_mmc_ctrl 是指针？因为我们要修改结构体里的成员（信号量、内存地址），传指针才能直接操作原结构体（传值的话只会修改副本，没用）。

为什么p_mmc_ctrl能访问sem_req

p_mmc_ctrl 的类型是 mmc_ctrl_stru *：它是一个 "指向 mmc_ctrl_stru 结构体的指针"（* 代表指针），指针的本质是 "存储了某个变量的内存地址"；

sem_req 是 mmc_ctrl_stru 结构体的成员：你在 mmc.h 里已经明确定义了：

typedef struct
{
    SemaphoreHandle_t sem_req;  // sem_req是结构体里的第一个成员
    SemaphoreHandle_t sem_ack;
    void *p_shared_mem;
    int shared_mem_nbyte;
} mmc_ctrl_stru;

语法格式：指针变量->结构体成员名

简单说：p_mmc_ctrl 手里拿着 "mmc_ctrl_stru 结构体的地址"，而 sem_req 是这个结构体里的 "一个房间"------ 知道了结构体的地址，再按 "房间位置"，自然能找到 sem_req。
memset的用法

void *memset(void *ptr, int value, size_t num);

三个参数必须记牢，按顺序来：

ptr：要初始化的内存地址（比如结构体变量的地址、数组的地址）；

value：要设置的值（通常是 0，注意：虽然是 int 类型，但实际只取低 8 位，所以写 0 就够了）；

num：要设置的内存字节数（比如结构体的大小、数组的长度 × 单个元素的大小）。

第四步：实现 mmc_ctrl_require 函数（数据请求接口）

写mmc_ctrl_require （使用者请求数据的接口）函数，比如业务任务要温度数据时调用，核心逻辑是：

1. 使用者释放 sem_req 信号量（告诉提供者 "我要数据了"）；
2. 使用者阻塞等待 sem_ack 信号量（最多等 waittime ms，等提供者写好数据）；
3. 等待成功：返回 pdPASS（告诉使用者 "数据好了，去共享内存拿"）；
4. 等待失败：返回 pdFAIL（比如超时，提供者没及时回应）；
5. 全程加日志（调试时知道每一步状态）。

// 3. 实现数据请求接口：完全对应头文件的声明
int mmc_ctrl_require(mmc_ctrl_stru *p_mmc_ctrl, int waittime)
{
    // 3.1 释放 sem_req 信号量：给提供者发"请求数据"的消息
    xSemaphoreGive(p_mmc_ctrl->sem_req);
    log_d("sem_req gived! waiting for sem_ack (max: %d ms)", waittime);

    // 3.2 阻塞等待 sem_ack 信号量：等提供者写好数据的应答
    if (xSemaphoreTake(p_mmc_ctrl->sem_ack, waittime) == pdTRUE)
    {
        // 3.3 等待成功：数据已写入共享内存，输出日志+打印内存内容（调试用）
        log_d("require success! shared_mem ready");
        // 十六进制打印共享内存数据（直观看到数据是否正确）
        elog_hexdump("shared_mem content", 16, p_mmc_ctrl->p_shared_mem, p_mmc_ctrl->shared_mem_nbyte);
        return pdPASS;  // 返回成功（pdPASS 是 FreeRTOS 的宏，对应 1）
    }
    else
    {
        // 3.4 等待失败：超时或信号量获取失败，输出错误日志
        log_e("require fail! wait sem_ack timeout (%d ms)", waittime);
        return pdFAIL;  // 返回失败（pdFAIL 是 FreeRTOS 的宏，对应 0）
    }
}

为什么先 xSemaphoreGive 再 xSemaphoreTake？这是 "请求 - 应答" 的标准流程：使用者先发请求（释放 sem_req），再等应答（获取 sem_ack）；

为什么 waittime 是参数？因为不同场景的超时需求可能不一样（比如业务任务要温度数据等 10ms，要风扇状态等 5ms），传参数更灵活；

为什么用 elog_hexdump？调试时能直观看到共享内存里的原始数据（比如温度 25 对应的十六进制是 0x19），方便排查 "数据有没有写对"。

3.3 统一规范 高效开发

3.3.1 统一名称

新建一个common.h，专门放置关于状态信息的宏，使其他代码中不要出现数字

#ifndef _COMMON_H_
#define _COMMON_H_

#define FAN_CTRL_CLOSE_STATUS (0)
#define FAN_CTRL_OPEN_STATUS (1)

#define LIGHT_CTRL_CLOSE_STATUS (0)
#define LIGHT_CTRL_OPEN_STATUS (1)

#endif

一个团队要分工合作，我完成了我这部分代码，别人还没完成他们部分的，我如何做测试呢？

------mocktesk

总采集和总控制还没写完，那我们就先写个假的总采集模块和假的总控制模块，这样就可以对我写的业务模块进行测试了

3.3.2 mocktest

新建一个busi_test.c，

实现这两个任务

任务 1：mock_sample_task_entry（传感器数据模拟）

功能：模拟温度、亮度等传感器数据的采集和更新；

void mock_sample_task_entry(void *p)
{
    log_d("mock sample task is running...");  // 任务启动日志

    while(1)  // FreeRTOS 任务必需死循环（不能返回）
    {
        log_d("wait for sample_sem_req forever");
        // 阻塞等待"请求信号量"：初始值为 0，需其他任务通过 xSemaphoreGive 触发
        xSemaphoreTake(busi_sample_mmc_ctrl.sem_req, portMAX_DELAY);

        // 模拟数据采集：给全局数据结构体赋值（固定值，实际应读硬件寄存器）
        busi_sample_values.temprature = 25;
        busi_sample_values.bright = 2;
        busi_sample_values.reserved[0] = 1;
        busi_sample_values.reserved[1] = 2;
        busi_sample_values.reserved[2] = 3;
        busi_sample_values.reserved[3] = 4;

        // 打印更新后的数据（调试用）
        log_d("current temp = %d bright = %d", busi_sample_values.temprature, busi_sample_values.bright);
        log_d("current reserved = [0]%d [1]%d [2]%d [3]%d",
              busi_sample_values.reserved[0], busi_sample_values.reserved[1],
              busi_sample_values.reserved[2], busi_sample_values.reserved[3]);

        // 发送"响应信号量"：通知请求方"数据已更新完成"
        xSemaphoreGive(busi_sample_mmc_ctrl.sem_ack);
        log_d("release sem ack");
    }
}

任务 2：mock_switch_task_entry（设备开关控制模拟）

功能：模拟风扇、灯光的开关状态控制；

运行流程：与 mock_sample_task_entry 完全对称，仅操作的结构体和数据不同：

阻塞等待 busi_switch_mmc_ctrl.sem_req 信号量；

给 busi_switch_values 赋值（风扇、灯光设为 "开启" 状态）；

打印状态后，通过 sem_ack 信号量响应请求方。

oid mock_switch_task_entry(void *p)
{
 log_d("mock switch task is running ....");

 while(1)
 {
	log_d("wait for switch_sem_req forever");

	xSemaphoreTake(busi_switch_mmc_ctrl.sem_req,portMAX_DELAY);

  busi_switch_values.fan_status = FAN_CTRL_OPEN_STATUS;
	busi_switch_values.light_status = LIGHT_CTRL_OPEN_STATUS;

	busi_switch_values.reserved[0]  = 1;
	busi_switch_values.reserved[1]  = 2;
  busi_switch_values.reserved[2]  = 3;
  busi_switch_values.reserved[3]  = 4;

	log_d("current fan_status = %d light_status = %d",busi_switch_values.fan_status,busi_switch_values.light_status);
	log_d("current reserved = [0]%d [1]%d [2]%d [3]%d",busi_switch_values.reserved[0],busi_switch_values.reserved[1],busi_switch_values.reserved[2],busi_switch_values.reserved[3]);

  xSemaphoreGive(busi_switch_mmc_ctrl.sem_ack);

	log_d("release sem ack");
 }
}

3. Shell 命令：smst（启动任务）

功能：通过串口输入 smst 命令，动态创建并启动两个模拟任务；

关键函数：

xTaskCreate：FreeRTOS 任务创建函数，参数说明：

void smst(int argc,char **argv)
{
 log_d("start mock_sample_task_entry sample task");

 xTaskCreate(mock_sample_task_entry,"mock_sample_task",128,(void *)0,7,&mst_handle);
 xTaskCreate(mock_switch_task_entry,"mock_switch_task",128,(void *)0,7,&mst_handle);

}
ZNS_CMD_EXPORT(smst,start mock sample task)

ZNS_CMD_EXPORT(smst, ...)：自定义 shell 命令注册宏，将 smst 命令导出到 shell 系统，支持用户通过串口调用。

核心逻辑

结合之前的mmc模块和业务任务，整个 "请求 - 应答" 流程是：

1. 串口输入smst→ 启动两个mock任务（提供者）；

2. 业务任务busi_process_task_entry启动→ 调用mmc_ctrl_require(&busi_sample_mmc_ctrl, ...)→ 释放sem_req信号量；

3. mock_sample_task一直等sem_req→ 拿到信号量后，给busi_sample_values写模拟数据→ 释放sem_ack；

4. 业务任务拿到sem_ack→ 读busi_sample_values数据→ 按阈值判断→ 调用mmc_ctrl_require(&busi_switch_mmc_ctrl, ...)→ 释放sem_req；

5. mock_switch_task一直等sem_req→ 拿到信号量后，确认busi_switch_values状态→ 释放sem_ack；

6. 业务任务拿到sem_ack→ 打印控制状态→ 延时 1 秒→ 重复流程。

实验

烧录代码，打开shell

输入smst
