前言：
在实际应用中，电子元器件会面临较大的温差变化环境。通过温度循环试验，使元器件在短时间内反复承受高低温变化的影响，进而暴露出因材料热胀冷缩性能不匹配、内引线与管芯涂料温度系数不匹配、芯片裂纹、接触不良或制造工艺问题导致的失效现象，并将其剔除。
电子元器件尺寸小，无法使用接触式测量手段，需采用光学非接触式测量方案进行高低温环境条件下的变形行为。为确保产品在高温工况下的可靠性和使用寿命，某通讯设备龙头厂商引入新拓三维XTDIC-MICRO三维显微应变测量系统，以实现非接触、全场、高精度变形监测与分析，助力工程师优化材料选型、散热设计，提升产品可靠性。
电子元器件在高低温形变及其后果
电子元器件在高温环境下，材料热膨胀系数不一致会导致内部应力集中，进而引发以下问题：
热膨胀不匹配：不同材料（如芯片、封装、基板）热膨胀系数差异，导致界面产生剪切应力；
微裂纹与分层：长期高温作用下，封装层与芯片之间可能出现微裂纹，影响电性能；
机械结构失效：封装外壳、引线键合等结构在热循环中反复变形，可能导致疲劳失效；
可靠性下降：高温加速材料老化，缩短产品寿命，影响整机系统稳定性。
这些问题若未在设计阶段被发现，将导致产品在实际使用中发生故障，造成巨大经济损失与安全隐患。
测试目标
评估电子元器件在高温环境下的三维应变分布与变形趋势；
-
定量分析热循环过程中封装结构的应变演化；
-
找出潜在的应力集中区域，识别早期失效机制；
-
优化材料选型与结构设计，提升产品高温可靠性；
-
为元器件可靠性评估标准制定提供数据支持。
01
元器件测试环境

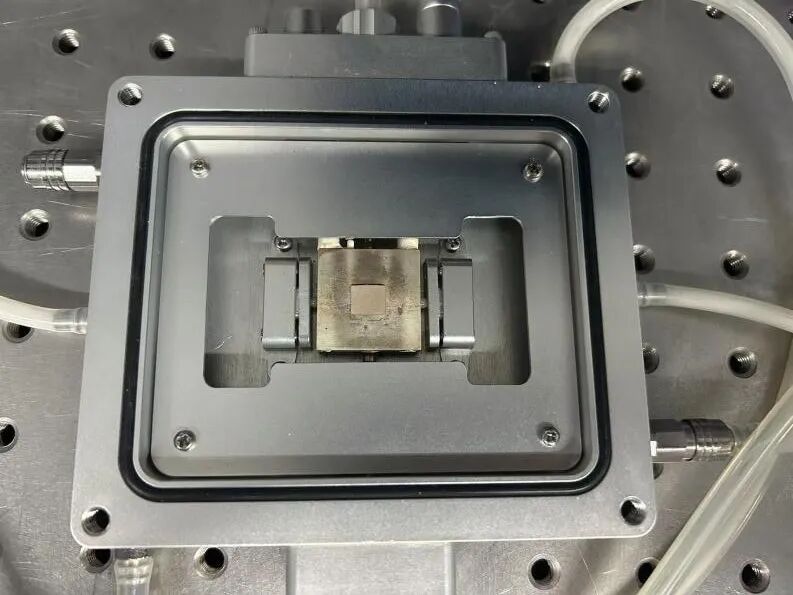

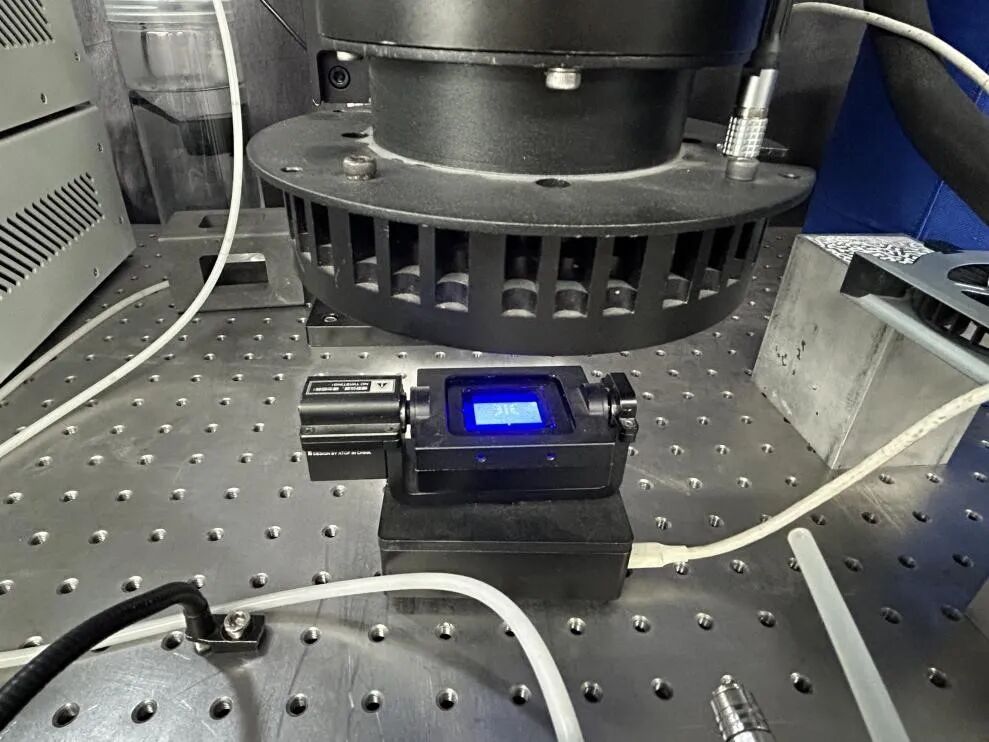

光学冷热台（温度范围：-190~600℃，可定制），与光学显微DIC系统搭配集成，进行变温原位测试。

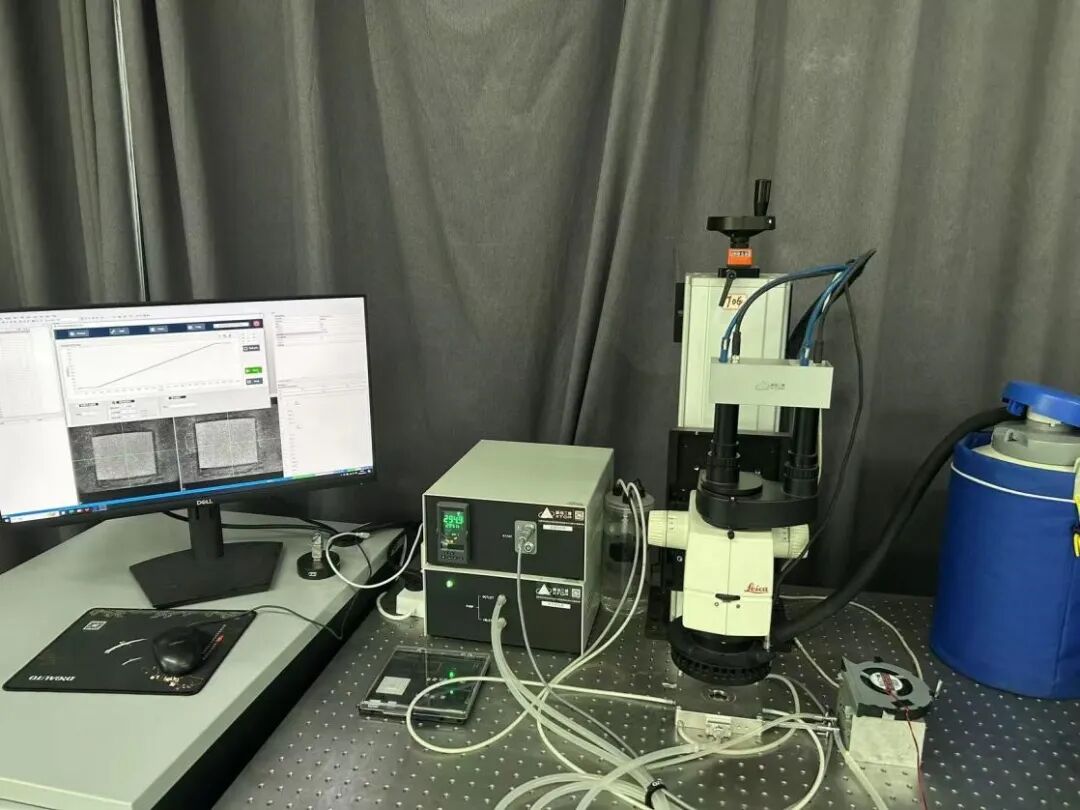

新拓三维XTDIC-MICRO三维显微应变系统（微小尺寸材料散斑制备工具、全自动标定转台，实现一键自动化标定）
02
显微DIC系统测试步骤
样品标记：在电子元器件表面制备散斑图案，放置于冷热台，以便于进行高低温环境模拟。

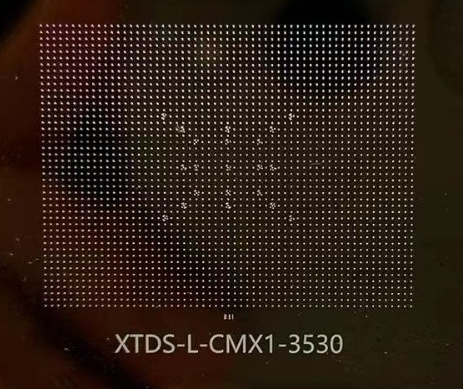

显微DIC系统调节。根据被测试样尺寸大小，体式显微镜选择1倍放大倍率，并对标定板也选择1倍放大，如图所示。

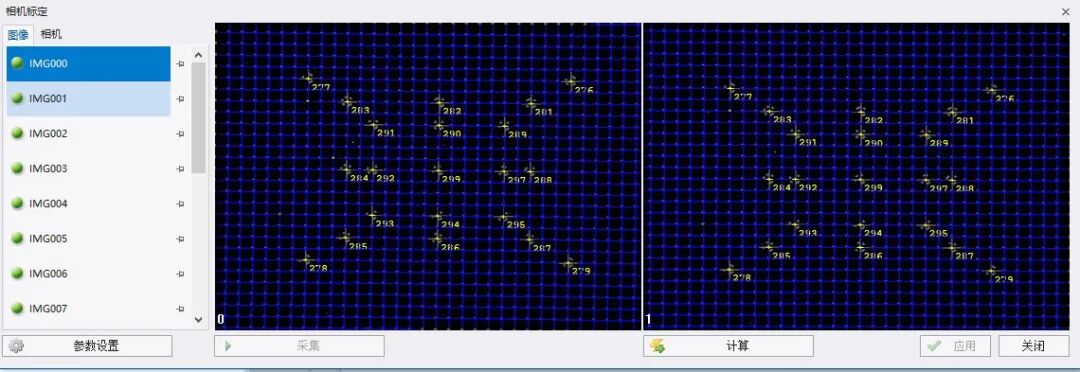

显微DIC系统标定。新拓三维XTDIC-MICRO三维显微应变测量系统采用全自动标定转台，实现一键自动化标定。通过标定相机的内外参数，精确获取被测试样三维数据。

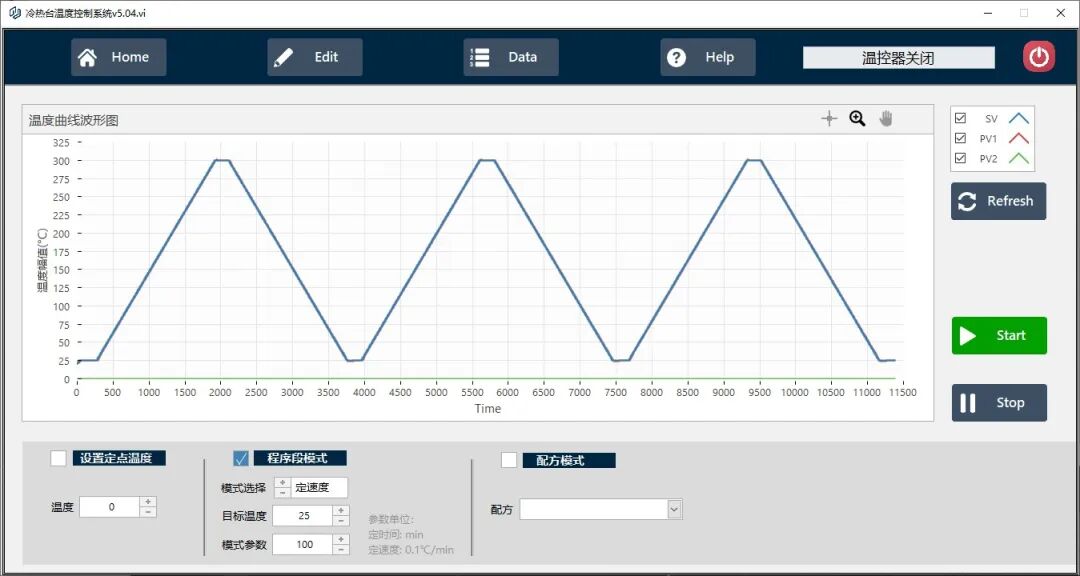

升降温及数据采集。升降温速度10℃/min，加热过程由25℃升至300℃，恒温一段时间后降温至25℃，循环三次，XTDIC-MICRO三维显微应变测量系统按照6秒1张的速度采集图像。
03
显微DIC系统测试结果

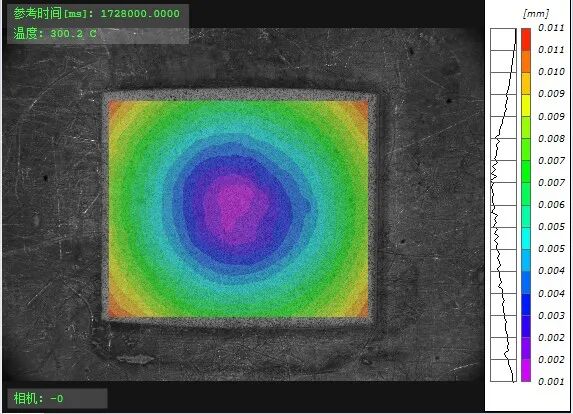

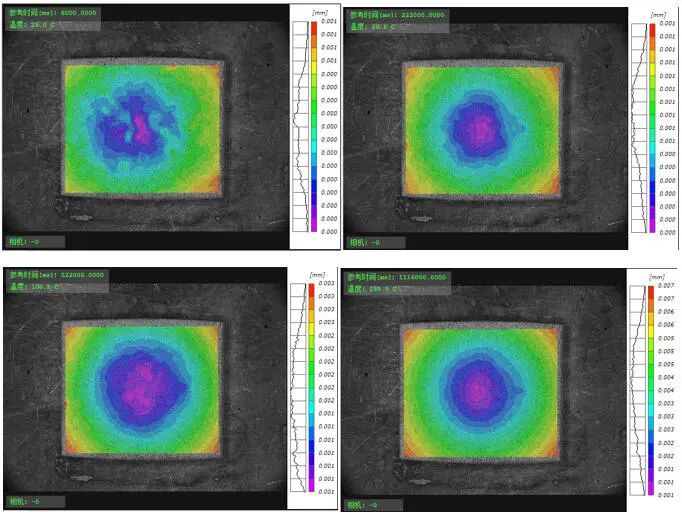

在新拓三维DIC软件中框选散斑域，添加种子点，计算试样随温度变化的变形数据，如下分别为25℃、50℃、100℃、200℃、300℃图例。
三维应变分布图：清晰显示元器件试样表面在高温环境下存在显著的应变集中；
热循环应变演化曲线：揭示在高温阶段应变迅速积累，低温阶段部分恢复；
失效机制分析：识别出高温环境下的应变集中区域以及最大应变数据，以防止材料热胀冷缩性能不匹配、内引线与管芯涂料温度系数不匹配、芯片裂纹等问题导致的失效现象。

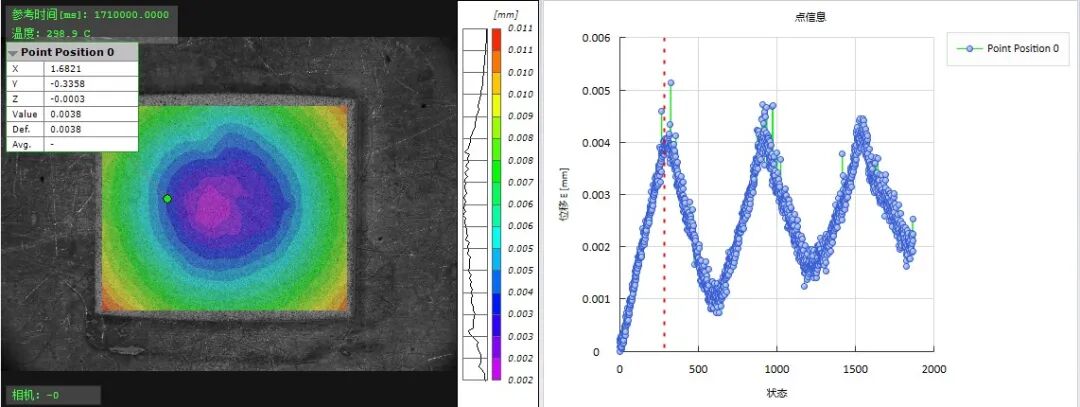

选取电子元器件试样关键变形位置点，可绘制随时间历程变化的应变曲线：

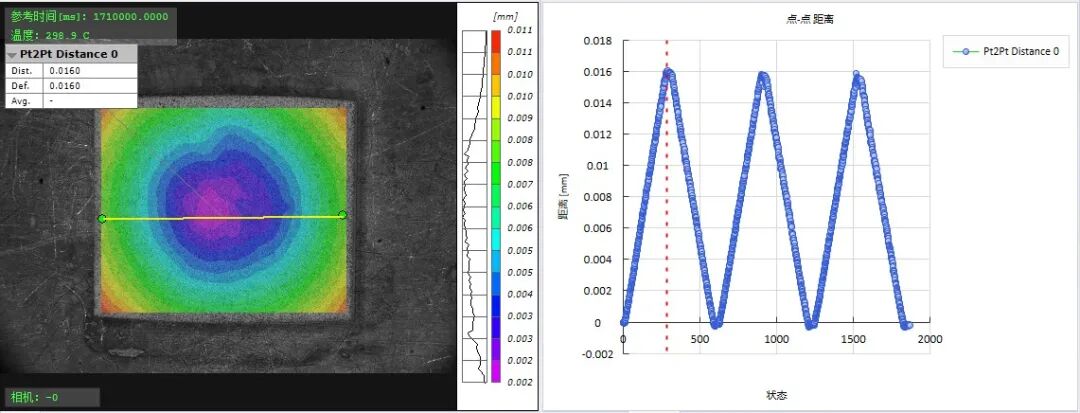

分析两点之间的距离变化，并可获取两点之间的变形间距变化：
04
对厂商的价值
1、提升产品可靠性
通过早期识别高温变形问题，避免后期批量失效；
2、缩短研发周期
快速获取变形数据，减少试错成本；
3、增强竞争优势
满足行业对高可靠性元器件日益增长的需求；
4、提高测试效率
非接触、自动化测试流程，节省人力与时间。
拓展应用
新拓三维XTDIC-MICRO三维显微应变测量系统，不仅适用于电子元器件冷热变形测试，还可广泛应用于以下领域：
-
芯片热膨胀/翘曲分析------分析芯片高低温翘曲分布，芯片热膨胀系数。
-
单晶硅膨胀系数（CTE）测量------不同温度环境下，评估单晶硅CTE系数。
-
PCB板热膨胀测试------分析PCB板在不同温度下微小位移和应变
-
半导体封装分析------评估封装材料在高温环境下的形变。
-
5G设备与服务器主板------研究高速电路的热稳定性，优化信号完整性。
-
新能源汽车电池管理------测量电池热膨胀情况，优化冷却方案。
