前言
DisplayLink 技术近年来成为突破设备原生视频输出限制的重要方案。它依靠软件驱动配合硬件芯片，在 USB 通信通道中实现对视频信号的传输和解码，从而让原本无法多屏输出的电脑也能实现更多显示器扩展。本文将从技术层面深入解析 DisplayLink 的工作原理、传输机制、性能特点，并结合实际应用场景，说明其与多显示器系统、USB-C 扩展设备以及 KVM 切换器之间的协作方式。在分析示例中，将以 TESmart 的双显示器 USB-C KVM（如 HDC203-PM24）作为典型应用环境进行说明。
一、DisplayLink 的核心技术工作原理
- USB 通道传输视频信号的基础
传统情况下，视频信号需要使用 GPU 的原生接口输出（如 HDMI、DP）。DisplayLink 的突破在于：
- 它并不依赖 GPU 的额外物理接口数量；
- 而是在主机端通过软件驱动捕获渲染后的图像帧，将其压缩为数据流；
- 再通过 USB（包括 USB-A、USB-C、Thunderbolt）将这些数据传输至外部设备。
这使得"USB 线传输视频"成为可能，也使轻薄本、M 系列 Mac 等设备在有限接口条件下完成多屏输出。
- 编码、压缩与传输流程
DisplayLink 的数据通道可抽象为三阶段：
（1）主机端：帧捕获与压缩
驱动会截取 GPU 输出的 framebuffer，将其通过 DisplayLink 的专用编码算法进行压缩。
压缩目标包括：
- 降低带宽占用
- 保持文字/界面元素清晰
- 适应 USB 带宽限制
压缩完成后，图像被封装为数据包。
（2）传输端：USB 总线传输
压缩后数据通过 USB2.0 / USB3.x / USB-C / Thunderbolt 传输，其中 USB3.x 与 USB-C 可以提供更高的吞吐量，适合高分辨率和多显示器场景。
（3）外部设备：DisplayLink 芯片解码并输出
扩展设备内置的 DisplayLink 芯片负责解码，还原为正常的视频信号（HDMI/DP）。
这类设备可能是： - USB-C 扩展坞
- 视频转接器
- 多屏扩展器
- 带 DisplayLink 模块的 KVM 切换器（如 HDC203-PM24）
解码后的信号再输出到显示器，实现实际的画面显示。

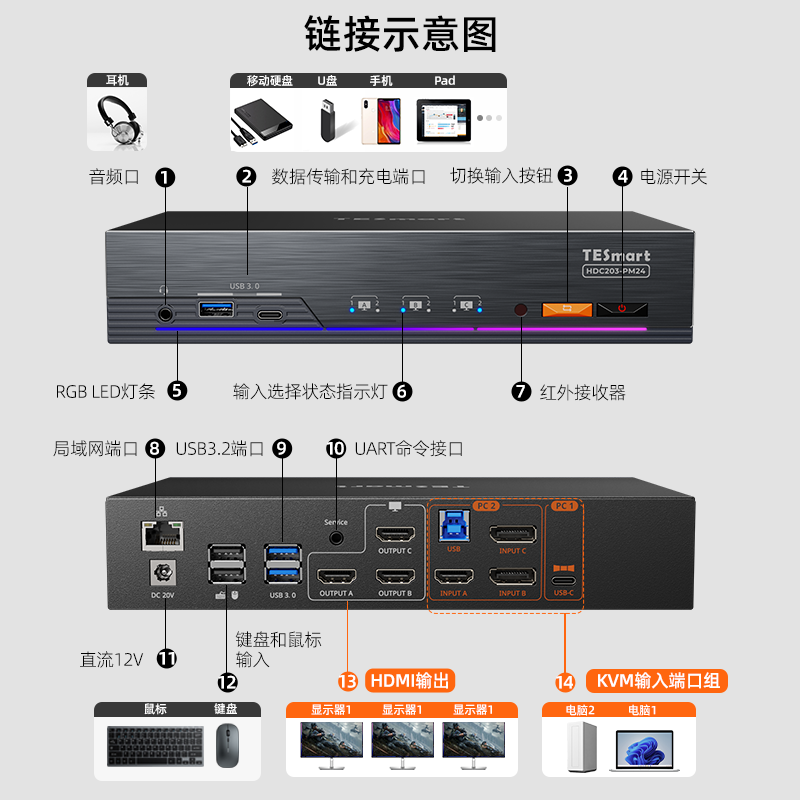

TESmart碲视：HDC203-PM24
二、DisplayLink 的关键特性与技术优势
-
跨平台兼容性
DisplayLink 支持：
Windows
macOS
Linux
ChromeOS
特别是在 macOS 上，M1/M2/M3 系列 SoC 对外接显示器数量有严格限制，而 DisplayLink 提供了突破这一限制的解决途径。
-
视频输出数量不依赖主机原生接口
这是其最重要的意义之一。
只要 USB 带宽允许，即使电脑只有一个 USB-C 口，也可以通过外接设备获得多路输出。
例如：
在使用带 DisplayLink 模块的双显示器 KVM（如 HDC203-PM24）时，即使主机本身只支持单屏输出，通过 DisplayLink 通道仍可提供额外显示器画面。
-
对主机 CPU / Bandwidth 的负载
由于需要压缩 / 解码，DisplayLink 方案会对主机造成一定 CPU 占用。
常见负载：
文档、网页、办公用途 → 占用低，体验影响非常小
高动态视频、高码率内容 → 压缩量增加，可能出现轻微质量损失
这也是为什么 DisplayLink 技术主要用于办公和多窗口场景，而不是用于高帧率游戏或专业视频输出。
三、DisplayLink 在多屏系统中的应用模式
1. 多显示器扩展
DisplayLink 最典型用途是"增加额外显示器"。

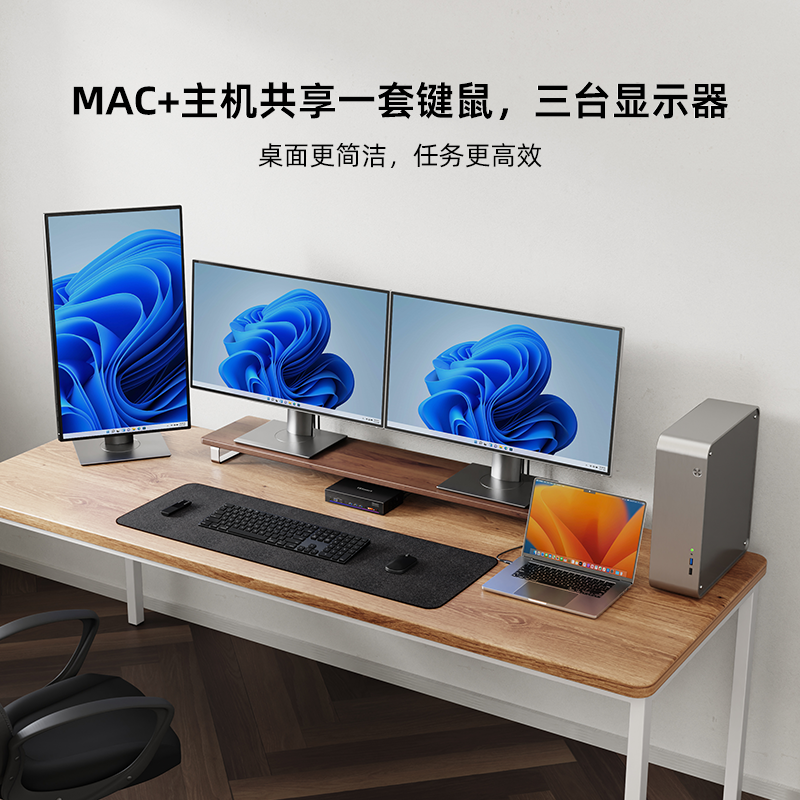

例如使用 HDC203-PM24 的三显示器配置时：
- 一路为原生 USB-C DP Alt Mode 输出
- 另两路为 DisplayLink 解码后的输出
在 Mac 上尤为常见： - MacBook Air M1/M2/M3 只能原生支持 1 个外接显示器
- macOS不支持MST
- 通过 DisplayLink 只需要一根线即可扩展到 3 个显示器
这使得多屏生产力场景成为可能。
2. 混合原生信号与 DisplayLink 信号
许多设备（包括 KVM）会同时提供：
- 1 路原生 HDMI/DP 视频
- 1-2 路由 DisplayLink 解码的视频
这样可以保证： - 至少一块屏幕是 GPU 原生输出（画质更稳定）
- 另外 1-2 块屏幕由 DisplayLink 提供，扩展性更强
在 HDC203-PM24 的环境下，这种组合体现得非常明显。
3. 在 KVM 切换器中的角色
DisplayLink 的加入，使得 KVM 能在以下情况下仍然维持多屏切换体验：
- 主机接口受限（如只有 USB-C）
- 主机原生不支持多屏
- 多系统混合使用（特别是macOS）
因此，DisplayLink 已成为许多现代多显示器 KVM 的关键组成部分。
四、DisplayLink 的局限性
- 不适合高帧率 / 高动态内容
由于需要压缩 → 解码 → 还原，
因此它不适用于：
竞争类游戏
高帧率视频输出
色彩要求非常严格的专业场景 - 需要安装驱动
尤其在 macOS 上，需要：
安装 DisplayLink Manager
开启"屏幕录制"权限
有时需要重启设备 - 画质受 USB 带宽限制
USB2.0 或劣质适配器会影响画质或导致延迟。
这些限制说明：DisplayLink 的定位更适合办公、文档、代码、网页、多窗口生产力，而非媒体或游戏场景。
五、总结
DisplayLink 的核心价值在于其"将 USB 通道变成多屏输出"的能力。它并不依赖主机原生视频接口，也不受系统视频输出限制的约束，因此天然适合轻薄本、M 系列 Mac、多主机环境等场景。
当 DisplayLink 技术与 USB-C 多显示器 KVM（如 TESmart HDC203-PM24）结合时，用户可以在多电脑之间共享键鼠与双显示器，并在主机接口有限的情况下维持完整的多屏工作流程。这使得 DisplayLink 成为现代多屏办公生态中最具灵活性与兼容性的技术之一。
