机械狗软件部分

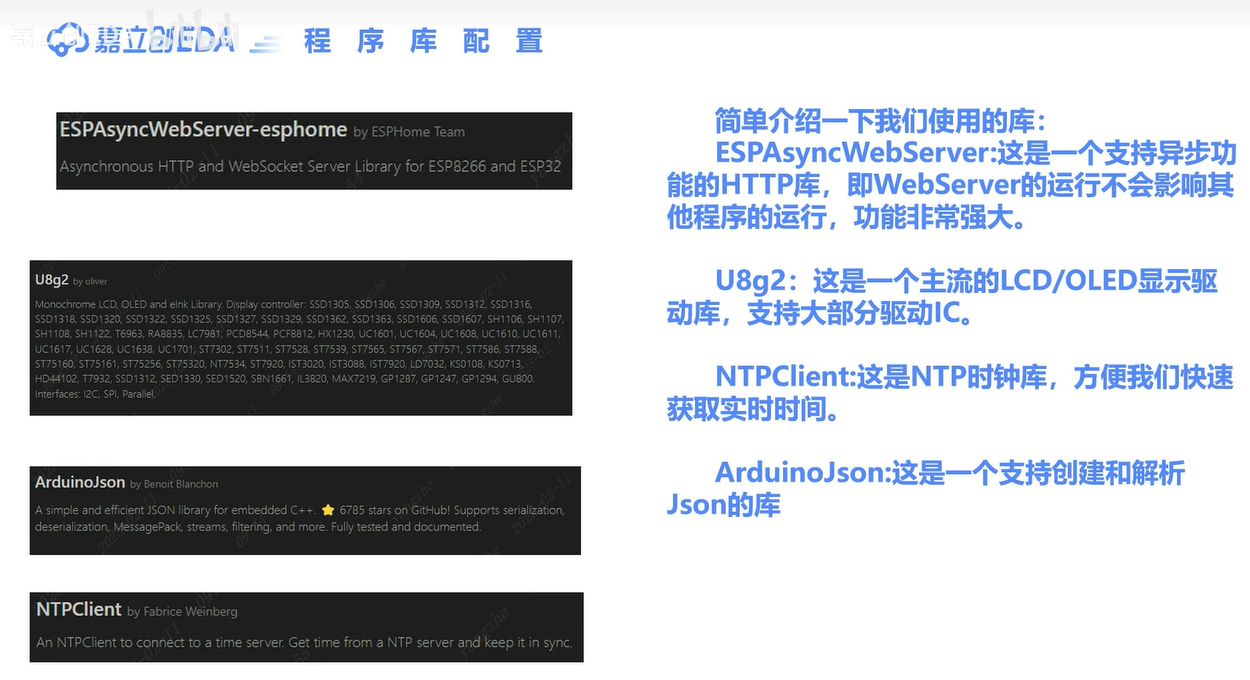

配置库文件

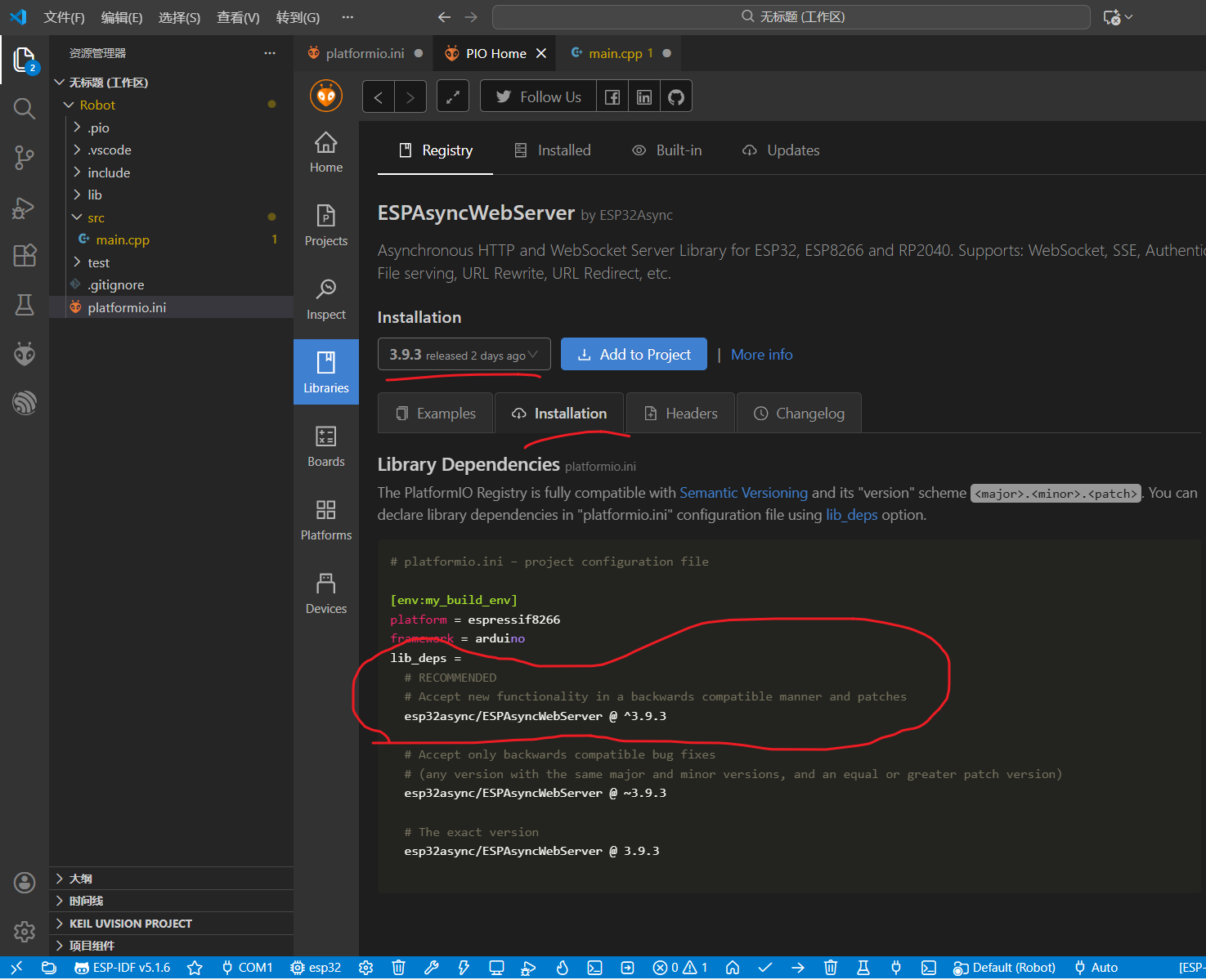

ESPAsyncWebServer

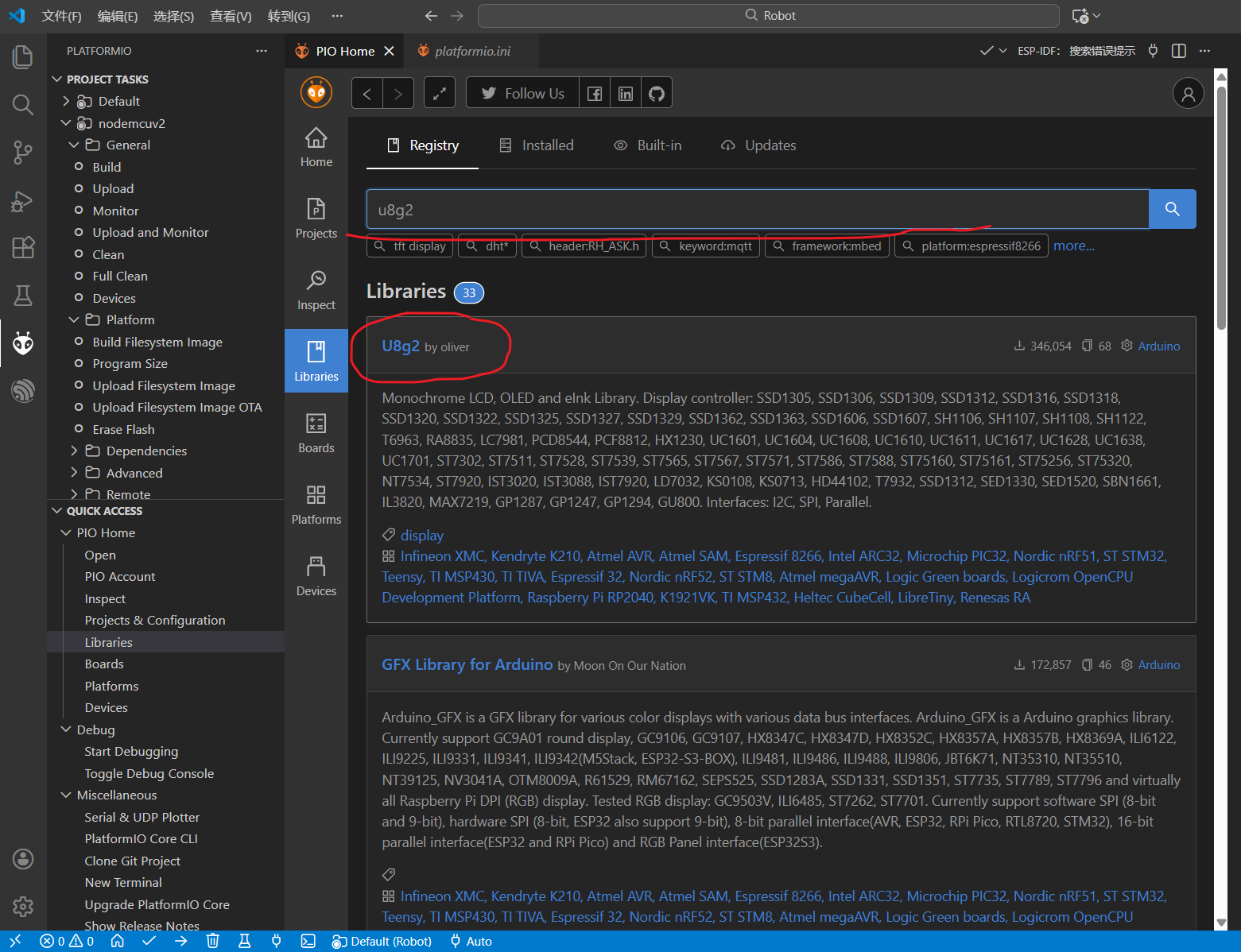

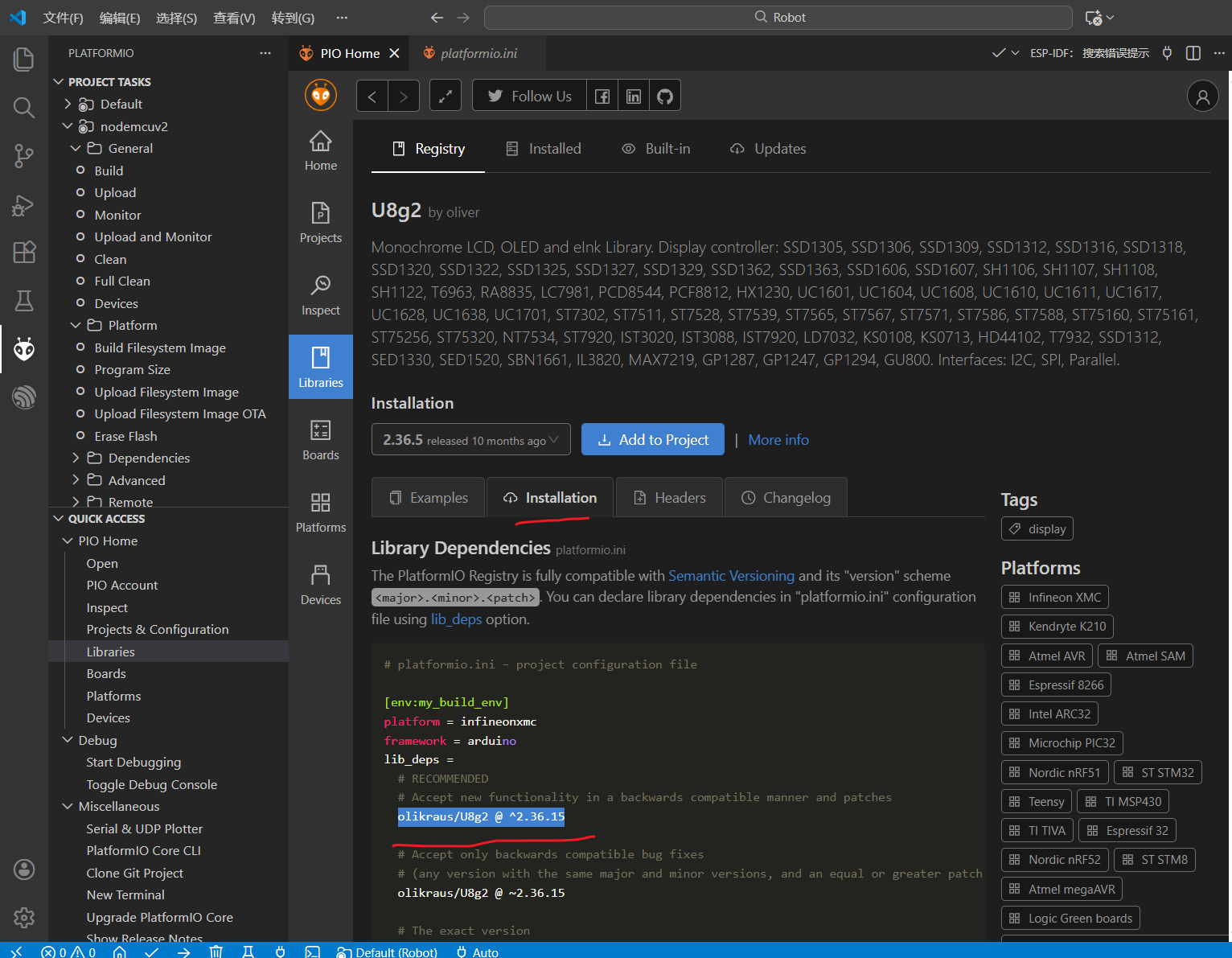

U8G2

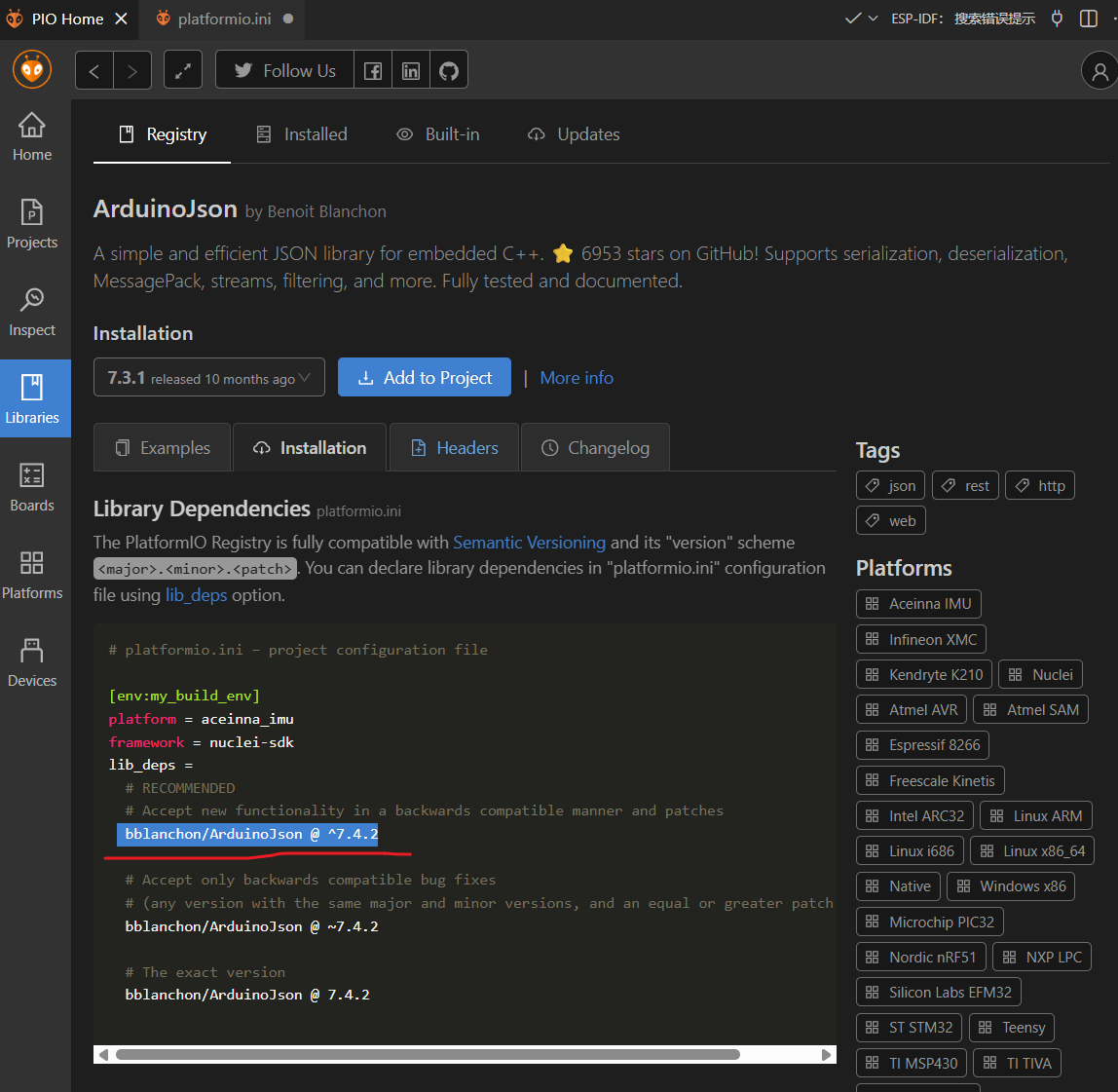

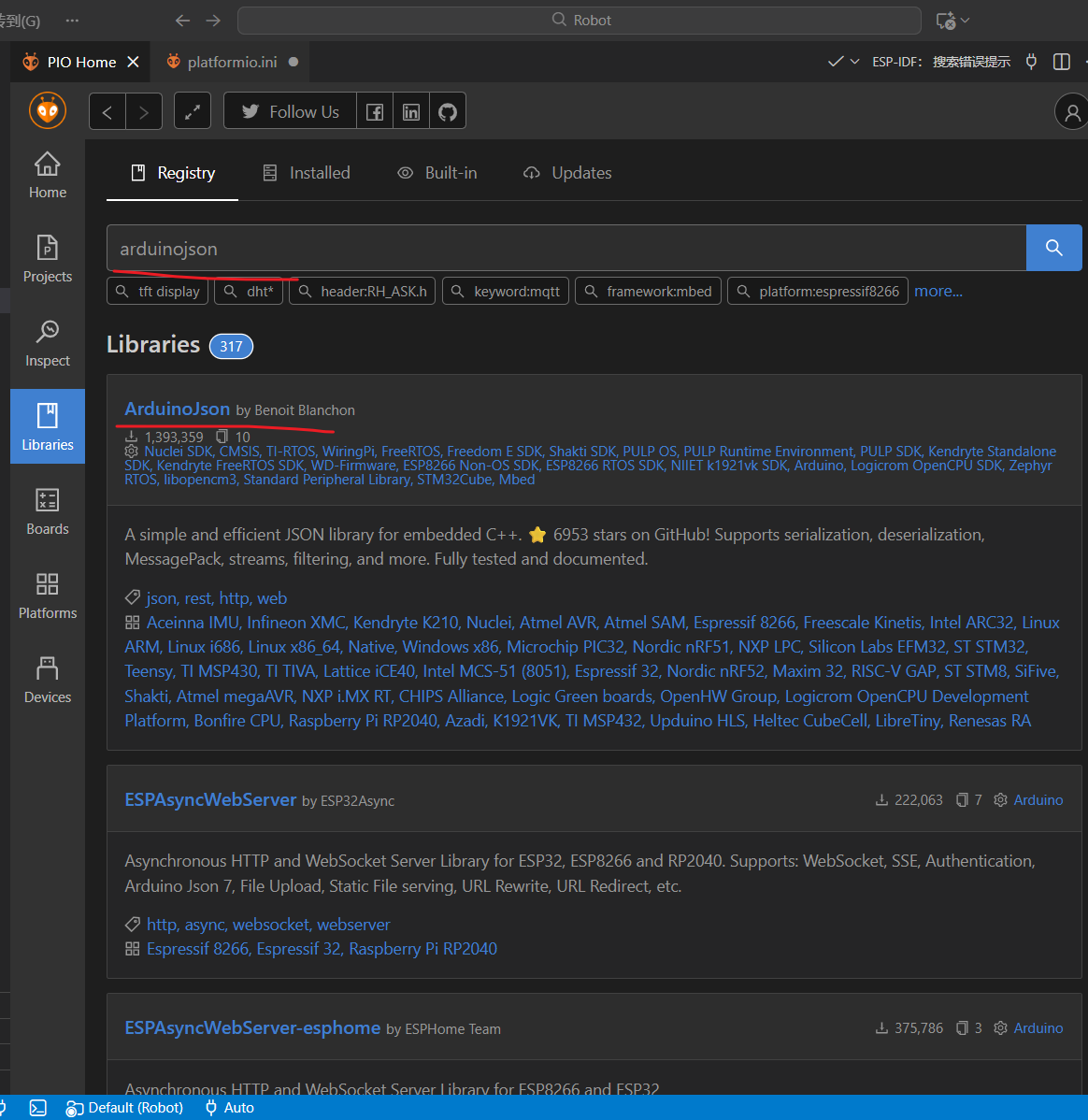

arduinojson

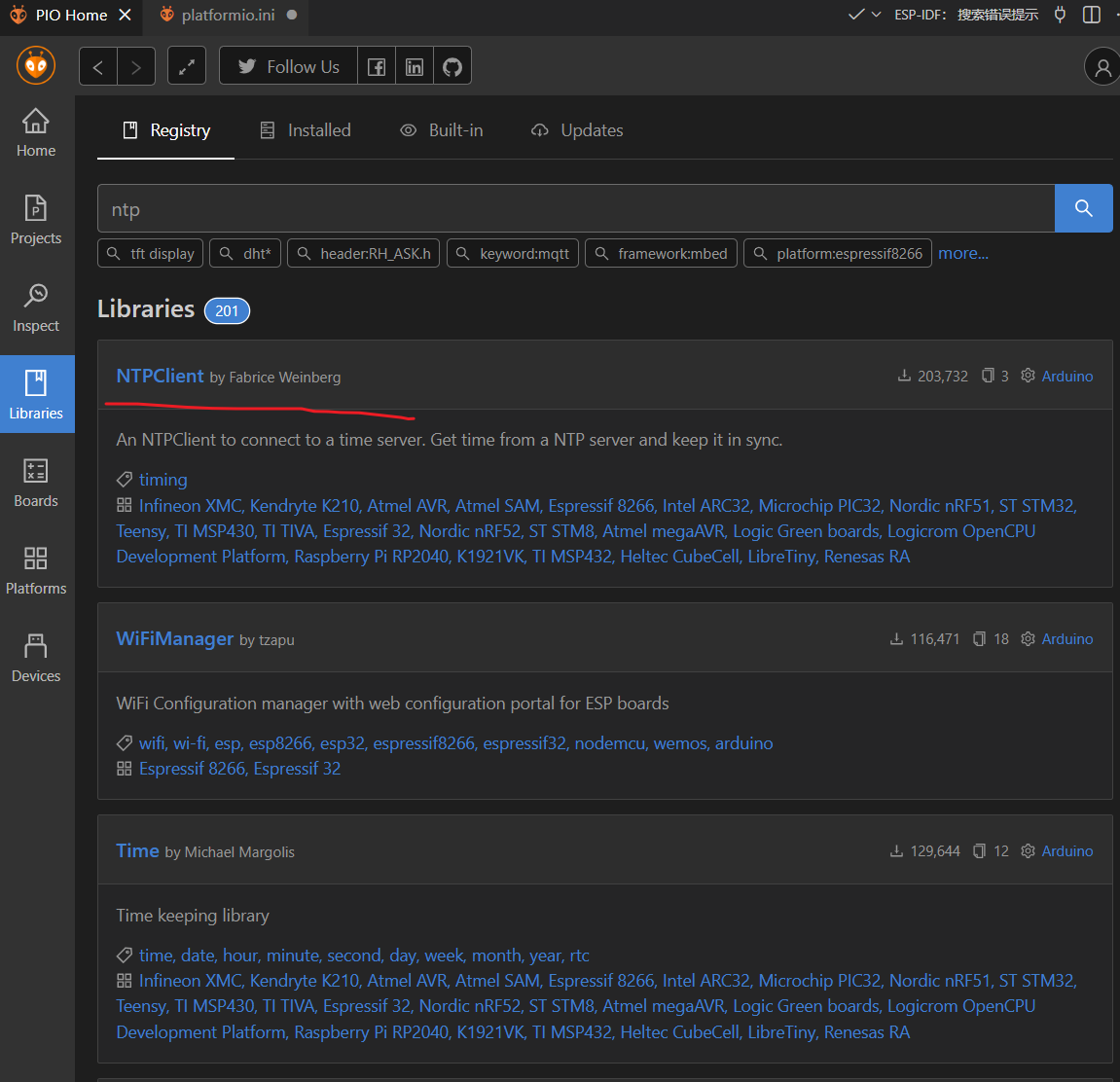

NTPClient

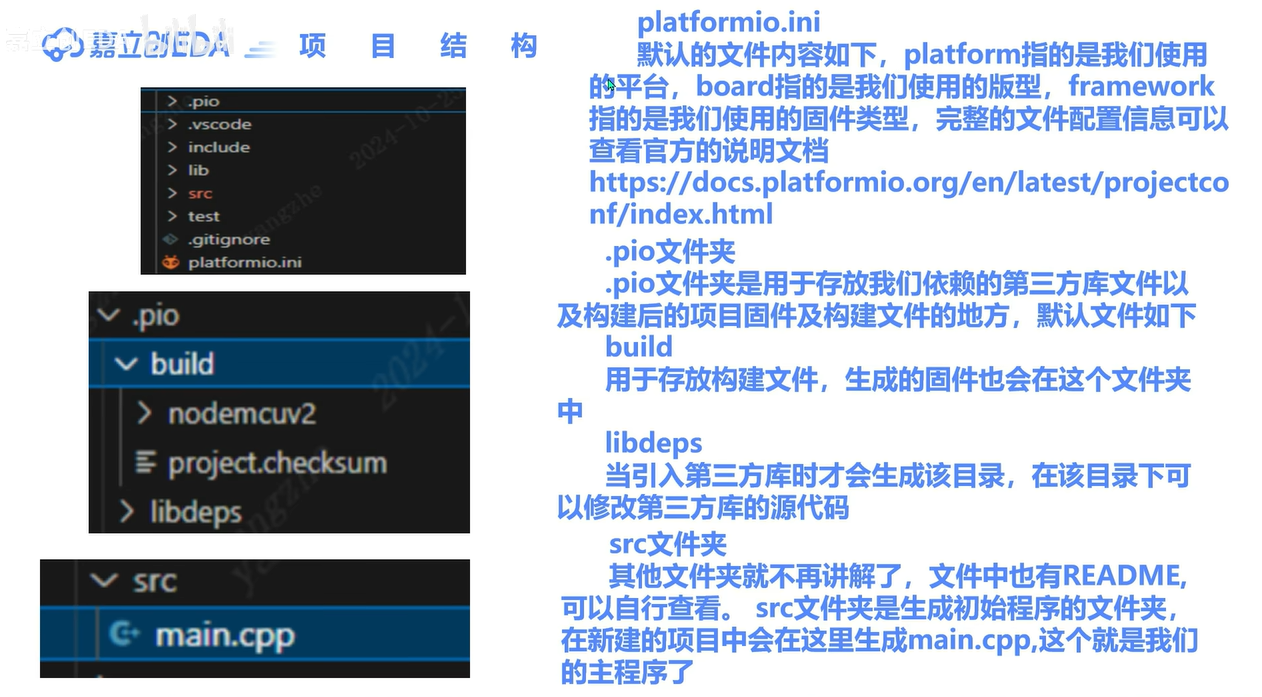

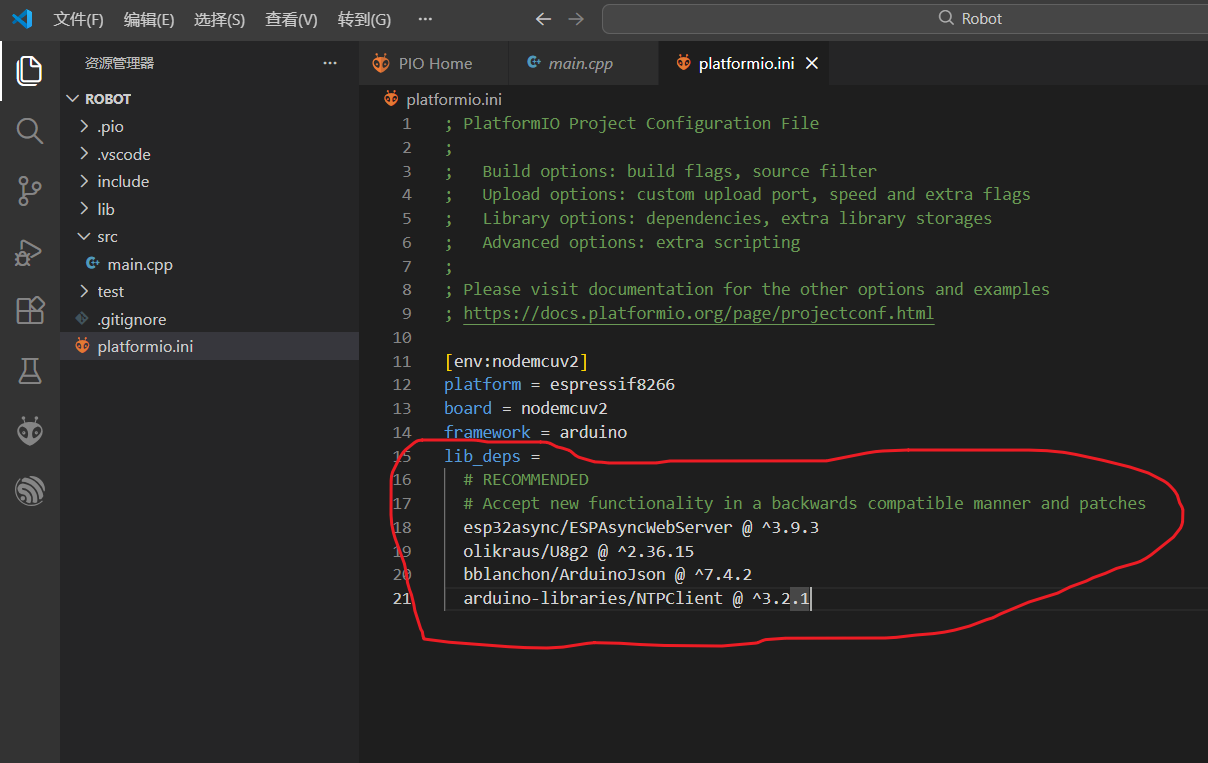

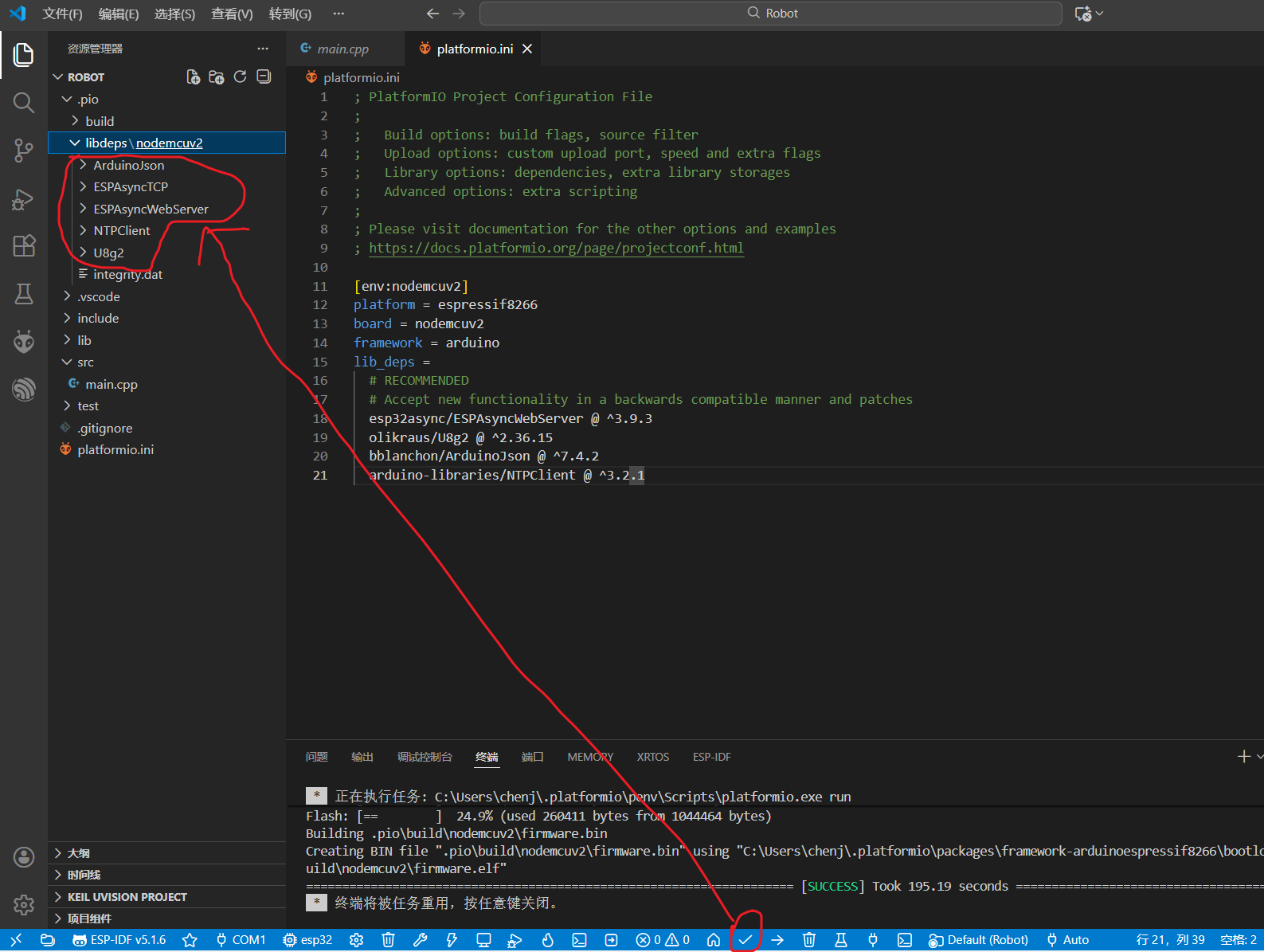

platformio.ini

配置以上四个库文件

编译成功后就会有

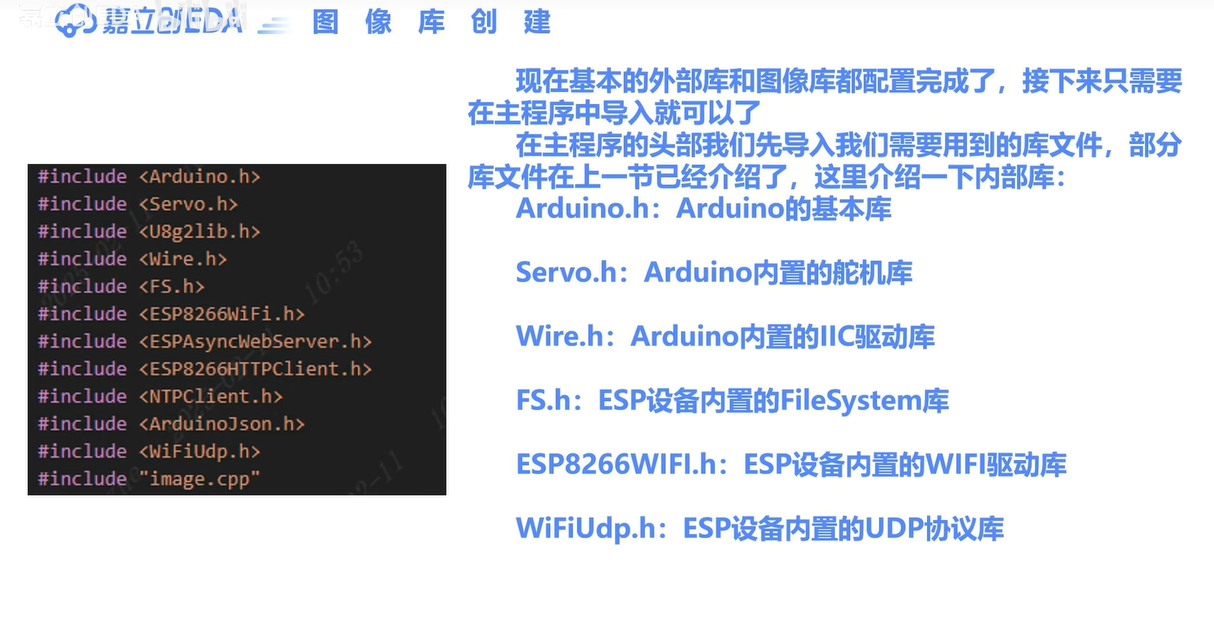

内置库导入

#include <Arduino.h>
#include <Servo.h>
#include <Wire.h>
#include <FS.h>
#include <ESP8266WiFi.h>
#include <WiFiUdp.h>
#include <U8g2lib.h>
#include <ESPAsyncWebServer.h>
#include <ESP8266HTTPClient.h>
#include <NTPClient.h>
#include <ArduinoJson.h>
#include "image.cpp"

定义和初始化

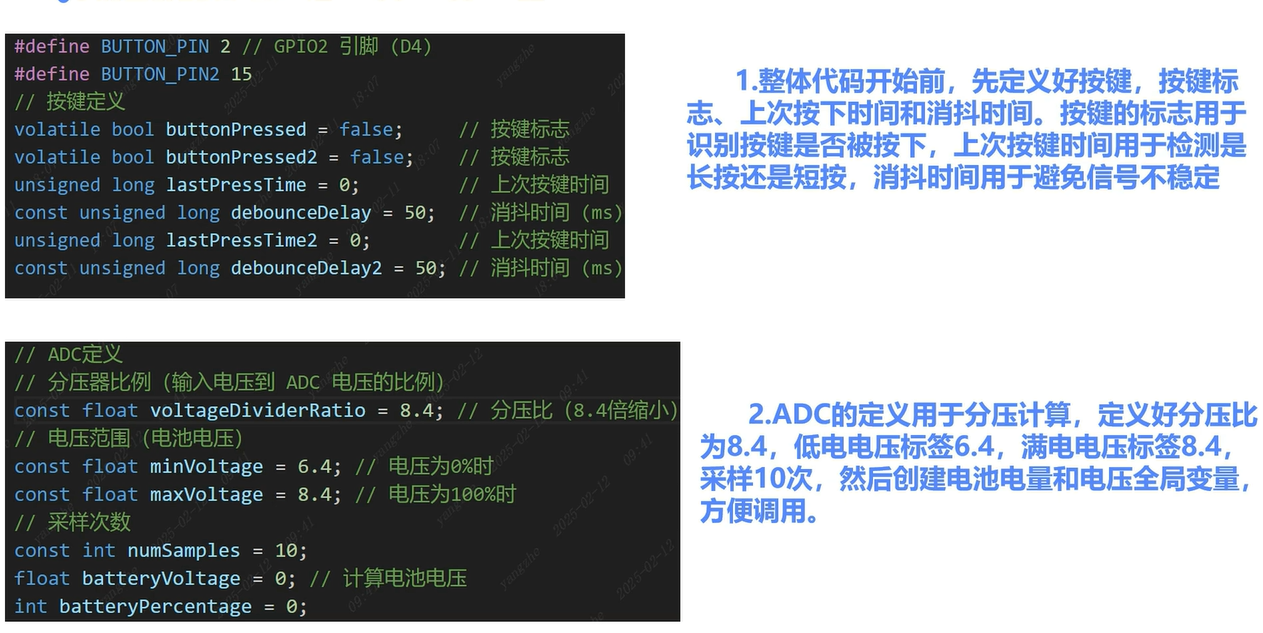

定义变量

//---按键
#define BUTTON_PIN 2
#define BUTTON_PIN2 15
bool buttonPressed = false;                 //按键标志
bool buttonpressed2 = false;                //按键标志
unsigned long lastPressTime = 0;            //上次按键时间
const unsigned long debounceDelay = 50;     //消抖时间 ms
unsigned long lastPressTime2 = 0;           //上次按键时间
const unsigned long debounceDelay2 = 50;    //消抖时间 ms

//---ADC定义
//分压器比例（输入电压到ADC电压的比例）
const float voltageDividerRatio = 8.4; //分压比（8.4倍缩小）
//电压范围（电池电压）
const float minVoltage = 6.4; //电压为0%时
const float maxVoltage = 8.4; //电压为100%时
//采样次数
const int numSamples = 10;
float batteryVoltage = 0;  //计算电池电压
int batteryPercentage =0;

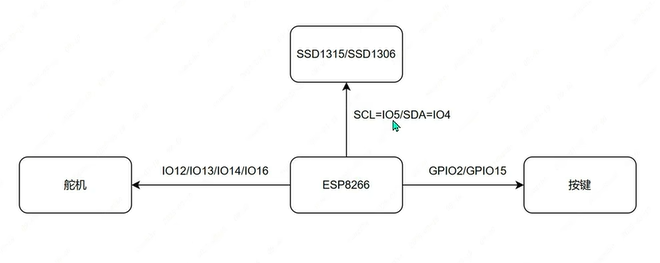

//---舵机
Servo servo1,servo2,servo3,servo4;
//舵机引脚
int engine1 =14;
int engine2 =16;
int engine3 =12;
int engine4 =13;
int speed =300;

//---屏幕
U8G2_SSD1306_102X64_EA_OLEDS102_1_HW_I2C u8g2(U8G2_R0,U8X8_PIN_NONE,5,4); //SCL引脚5 SDA引脚4

//---WIFI账号密码
const char *ssid ="猪八戒";
const char *password="";

//---WebServer
AsyncWebServer server(80); //80端口 http默认端口就是80访问就不用加:端口
bool freestate =false; //自由模式的标签
bool actionstate =0;//用来判断执行到哪个动作 标签
bool emojiState =0; //表情标签
bool prevEmojiState =-1;//之前表情标签

//---NTP
WiFiUDP ntpUDP;
NTPClient timeClient(ntpUDP,"ntp1.aliyun.com",8*3600,60000); //阿里云的服务器 8*3600ms时差 每隔60s刷新一次

//---API
const char *weatherAPI="http://api.seniverse.com/v3/weather/daily.json?key=";//新知天气的API
String temperature="";
String humidity="";
String weather="";
String useruid="";
String weatherapi="";
static bool initweather=false;
const char *ssidFile="/ssid.json";

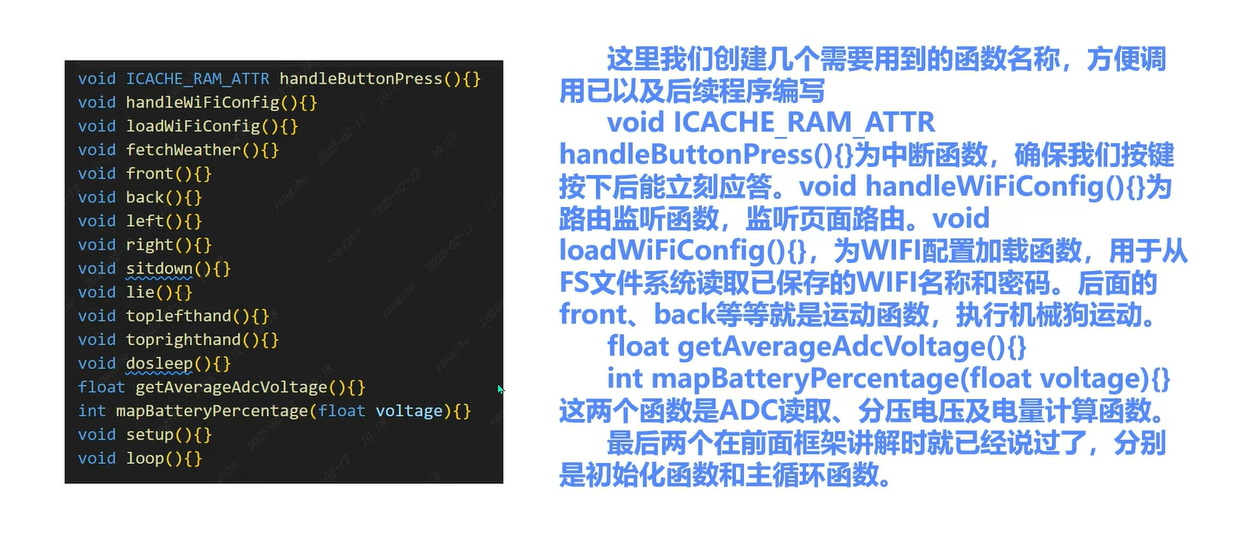

函数创建

//ICACHE_RAM_ATTR是把函数强制存储到内存里面
//handleButtonPress用来储存中断，放在ram里面响应速度更快
void ICACHE_RAM_ATTR handleButtonPress()
{

}

//监听路由
void handleWiFiConfig()
{

}
//加载WiFi配置
void loadWiFiConfig()
{

}
//捕捉天气
void fetchWeather()
{

}
//前进
void front()
{

}
//后退
void back()
{

}
//左转
void left()
{

}
//右转
void right()
{

}
//坐下
void sitdown()
{

}
//趴下
void lie()
{

}
//抬左手
void toplefthand()
{

}
//抬右手
void toprighthand()
{

}

void dosleep()
{

}
//ADC的电压测量
float getAverageAdcVoltage()
{
    return 0.1;
}
//电量计算
int mapBatteryPercentage(float voltage)
{
    return 1;
}

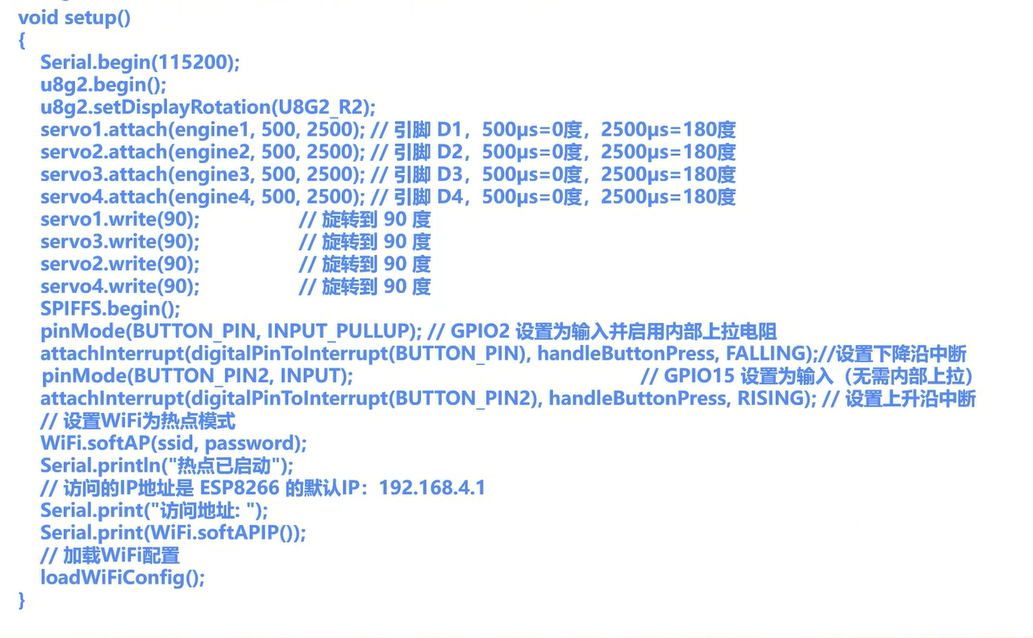

初始化

void setup()
{
    Serial.begin(115200);//串口波特率
    u8g2.begin();        //屏幕初始化
    u8g2.setDisplayRotation(U8G2_R2);//屏幕的旋转角度 U8G2_R2表示180度
    servo1.attach(engine1,500,2500); //引脚D1,500us=0度，2500us=180度
    servo2.attach(engine2,500,2500); //引脚D2,500us=0度，2500us=180度
    servo3.attach(engine3,500,2500); //引脚D3,500us=0度，2500us=180度
    servo4.attach(engine4,500,2500); //引脚D4,500us=0度，2500us=180度
    servo1.write(90);                //旋转到90度
    servo2.write(90);                //旋转到90度
    servo3.write(90);                //旋转到90度
    servo4.write(90);                //旋转到90度
    SPIFFS.begin();                  //ffs文件系统初始化
    pinMode(BUTTON_PIN,INPUT_PULLUP);//GPIO2设置为输入并启用内部上拉电阻
    attachInterrupt(digitalPinToInterrupt(BUTTON_PIN),handleButtonPress,FALLING);//监听GPIO2 设置下降沿中断

    pinMode(BUTTON_PIN2,INPUT);////GPIO15设置为输入（无需内部上拉）
    attachInterrupt(digitalPinToInterrupt(BUTTON_PIN2),handleButtonPress,RISING);//监听GPIO15设置上升沿中断
    //设置wifi为热点模式
    WiFi.softAP(ssid,password);
    Serial.println("热点已启用");
    //访问的ip地址
    Serial.println("访问地址");
    Serial.print(WiFi.softAPIP());
    //加载Wifi配置
    loadWiFiConfig();

}

页面开发

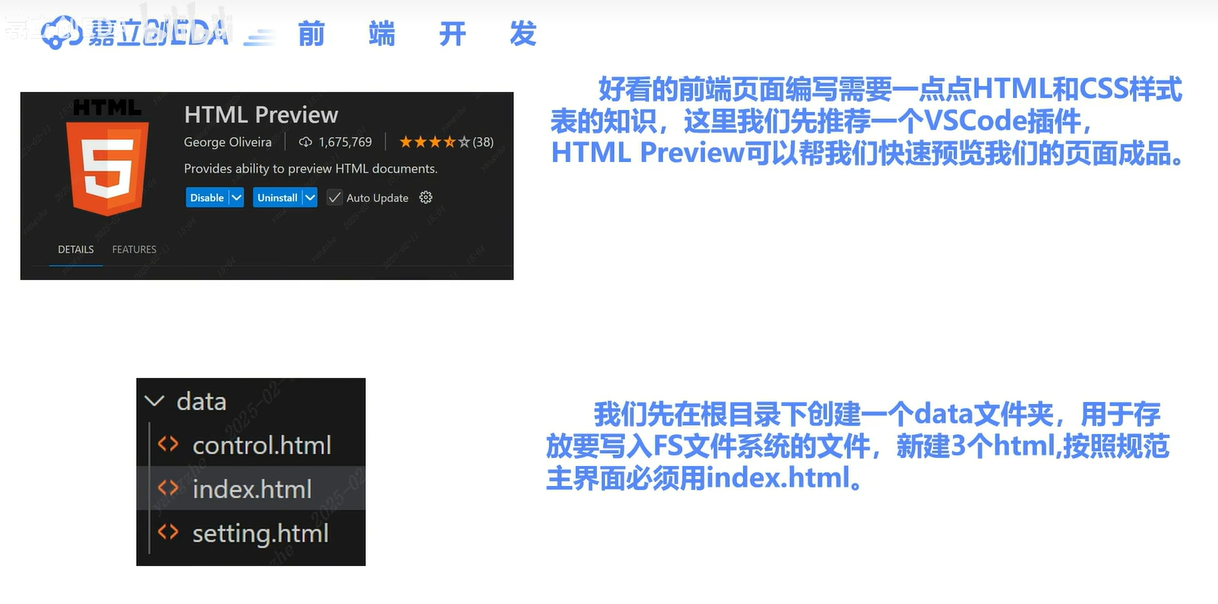

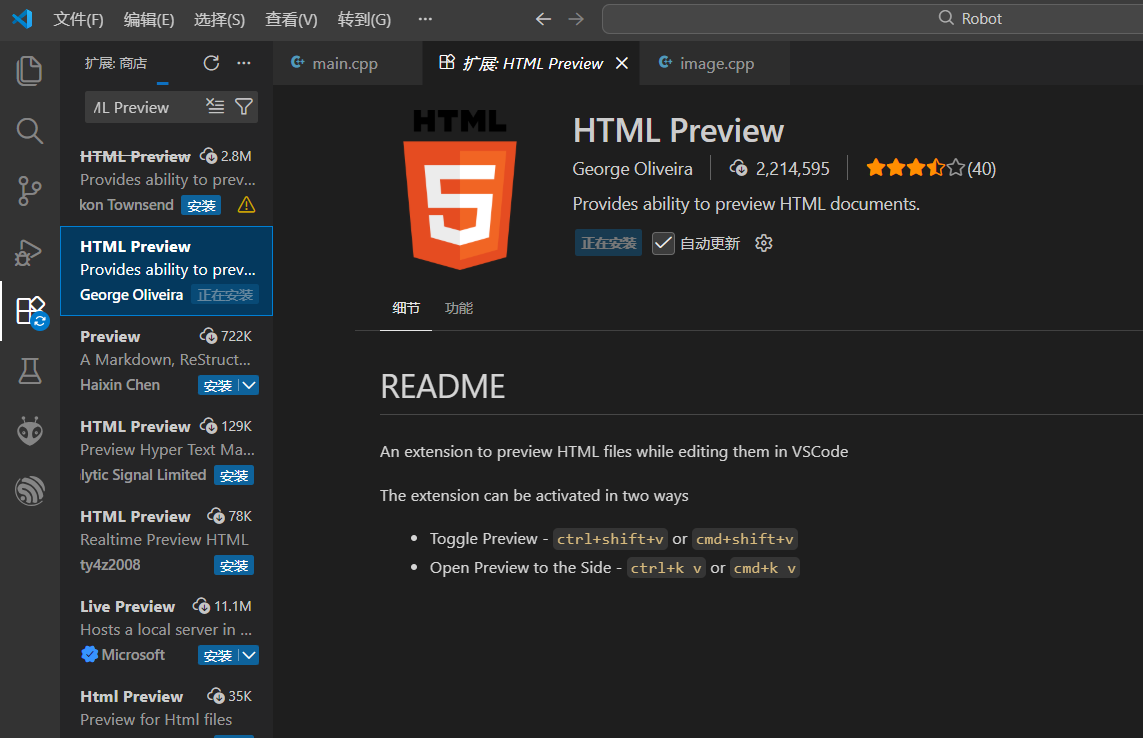

前端开发
