内网RTSP直连 + 公网RTMP上云：基于SmartMediakit的 Android双引擎架构设计

音视频牛哥2025-12-23 11:20

引言：打破局域网围墙，构建"云边一体"视界

在工业安防、应急指挥或无人机图传等专业场景中，视频传输往往面临着一对矛盾的硬性需求：

  • 现场指挥（边缘侧） ：决策者就在现场，需要毫秒级的内网低延迟画面（如 RTSP 直连），任何卡顿都可能延误战机。

  • 远程调度（云端侧）：指挥中心远在千里之外，需要将画面稳定推送到公网服务器（RTMP 推流），哪怕网络波动也要保证画面不丢失。

传统的解决方案通常臃肿且昂贵，往往需要配合专用的采集卡和推流网关。但现在，基于 SmartMediakit (大牛直播 SDK) ，我们完全可以利用一台普通的 Android 设备，打破这一硬件壁垒。通过精巧的代码架构，同时实现 "内网轻量级 RTSP 服务" 与 "公网 RTMP 推流" 的并行输出。

今天，我们将深度剖析如何构建这套"双引擎"流媒体网关，打造一台无需外部服务器、支持 H.265 硬编码且具备断网自恢复能力的工业级移动终端。

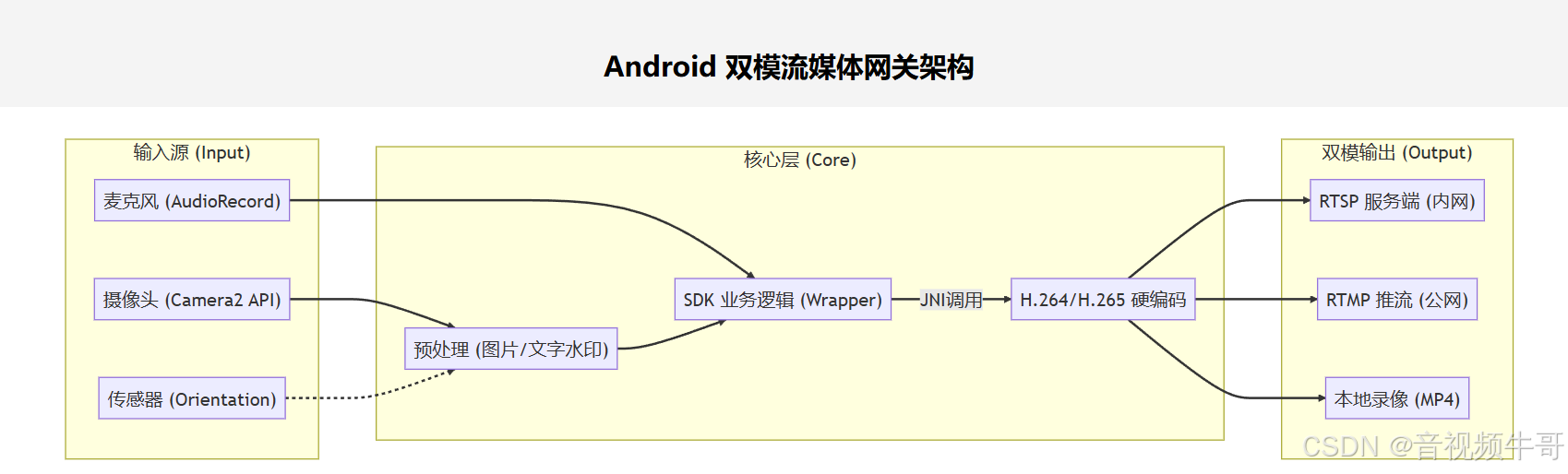

一、 架构深解：从"单点推流"到"云边双模"的异构分发

构建这套系统的最大挑战，在于如何在有限的移动端算力下，同时满足"内网低延迟"与"外网高可靠"的异构需求。如果简单粗暴地开启两个推流实例，CPU 和内存消耗将成倍增加，导致设备发热甚至丢帧。

因此，我们在 LibPublisherWrapper 的设计中，确立了 "一次编码，异构分发 (One Encoding, Heterogeneous Distribution)" 的核心架构原则。通过 SDK 内部的缓冲队列复用机制，实现了数据流的高效流转：

我们将整个数据链路拆解为紧密协作的三层：

1. 全源采集层 (Unified Source)

这是数据的起点。我们利用 Camera2Helper 获取原始的 YUV_420_888 视频帧，配合 NTAudioRecord 采集 PCM 音频数据。

  • 关键点：无论后续分发多少路流，采集动作仅执行一次，确保源头数据的纯净与低功耗。

2. 硬核编码中枢 (Native Engine)

这是系统的"心脏"。原始数据传入 SmartPublisherJniV2 后，直接调用底层的 H.265 (HEVC) 硬编码器。

  • 技术突破 ：区别于传统方案，这里的编码器生成的 H.265 码流（NAL Units）会被 SDK 内部的 分发器 (Dispatcher) 截获并复制一份，而不是直接发送。这意味着我们在不增加编解码负荷的前提下，获得了两份完全一致的压缩数据。

3. 双轨分发层 (Dual-Track Output)

编码后的数据在此处"分道扬镳"，进入两个完全隔离的传输通道：

  • 轨道 A：边缘计算位面 (Edge / RTSP)

    • 机制 ：启动内置的轻量级 RTSP Server，绑定本地端口（如 8554）。

    • 作用 ：数据不经过任何中间服务器，直接响应内网 NVR 或 VLC 的拉流请求。这不仅实现了毫秒级延迟，更确保了在公网断开的情况下，本地监控业务不受丝毫影响。

  • 轨道 B：云端传输位面 (Cloud / RTMP)

    • 机制：通过 TCP 长连接，主动将数据推送到远端 CDN 或指挥中心（如 Nginx-RTMP/SRS）。

    • 作用：负责数据的远程备份与全网分发。SDK 内部独立的发送线程确保了即使网络抖动，也不会阻塞内网 RTSP 的正常服务。

架构总结 ：这种 "采集与编码耦合，传输与协议解耦" 的设计，不仅将 CPU 负载压到了最低，更在物理层面实现了业务的高可用性------内网断不了，外网连得上。

二、 核心实战：构建工业级双模引擎

在代码层面，我们将重点攻克三个关键阵地：构建高可用的 RTSP 服务端、实现断网自愈的 RTMP 客户端，以及充分利用硬件性能的 H.264/H.265 编码策略。

1. 引擎一：内网 RTSP 服务端的微服务化

这是边缘节点的核心能力。在 SmartMediakit 中，RTSP Server 被设计为一个独立的"微服务"模块。这意味着它的生命周期可以独立于推流实例存在。

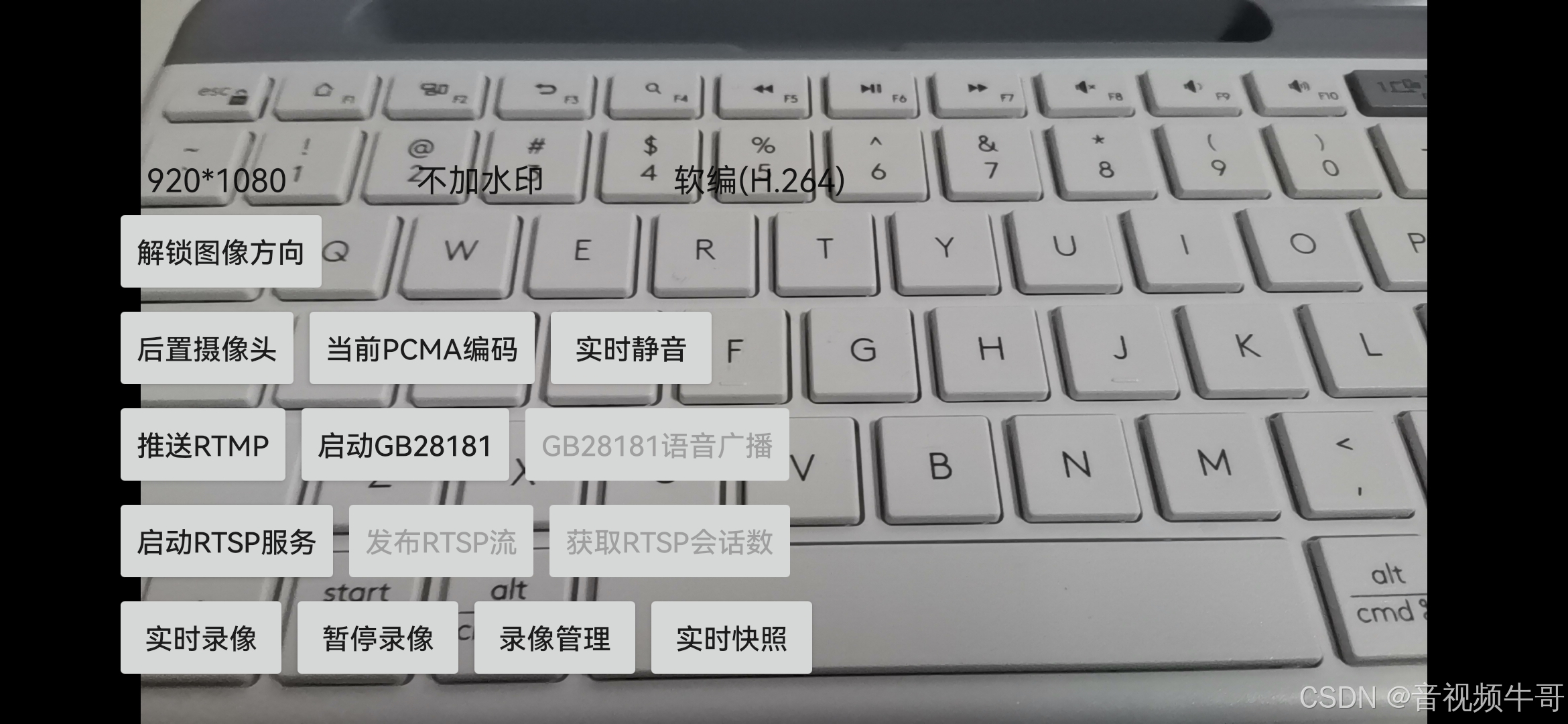

在 MainActivity.java 中，我们通过两步操作完成"服务启动"与"数据挂载"：

java 复制代码
//启动/停止RTSP服务
class ButtonRtspServiceListener implements View.OnClickListener {
	public void onClick(View v) {
		if (!rtsp_server_.empty()) {
			rtsp_server_.reset();
			btnRtspService.setText("启动RTSP服务");
			btnRtspPublisher.setEnabled(false);
			return;
		}

		Log.i(TAG, "onClick start rtsp service..");

		int port = 8554;
		String user_name = null;
		String password = null;
		LibPublisherWrapper.RTSPServer.Handle server_handle = LibPublisherWrapper.RTSPServer.create_and_start_server(libPublisher,
				port, user_name, password);

		if (null == server_handle) {
			Log.e(TAG, "启动rtsp server失败! 请检查设置的端口是否被占用!");
			return;
		}

		rtsp_server_.reset(server_handle);

		btnRtspService.setText("停止RTSP服务");
		btnRtspPublisher.setEnabled(true);
	}
}

//发布/停止RTSP流
class ButtonRtspPublisherListener implements View.OnClickListener {
	public void onClick(View v) {
		if (stream_publisher_.is_rtsp_publishing()) {
			stopRtspPublisher();

			btnRtspPublisher.setText("发布RTSP流");
			btnGetRtspSessionNumbers.setEnabled(false);
			btnRtspService.setEnabled(true);
			return;
		}

		Log.i(TAG, "onClick start rtsp publisher..");

		InitAndSetConfig();

		String rtsp_stream_name = "stream1";
		stream_publisher_.SetRtspStreamName(rtsp_stream_name);
		stream_publisher_.ClearRtspStreamServer();

		stream_publisher_.AddRtspStreamServer(rtsp_server_.get_native());

		if (!stream_publisher_.StartRtspStream()) {
			stream_publisher_.try_release();
			Log.e(TAG, "调用发布rtsp流接口失败!");
			return;
		}

		startAudioRecorder();
		startLayerPostThread();

		btnRtspPublisher.setText("停止RTSP流");
		btnGetRtspSessionNumbers.setEnabled(true);
		btnRtspService.setEnabled(false);
	}
}

//获取RTSP会话数
class ButtonGetRtspSessionNumbersListener implements View.OnClickListener {
	public void onClick(View v) {
		if (rtsp_server_.is_running()) {
			int session_numbers = rtsp_server_.get_client_session_number();
			Log.i(TAG, "GetRtspSessionNumbers: " + session_numbers);

			PopRtspSessionNumberDialog(session_numbers);
		}
	}
}

技术洞察：这种"服务"与"流"分离的设计非常巧妙。你可以在不重启 APP 的情况下，动态地向 RTSP Server 增加或移除不同的流（如切换前后摄像头流），极大地提升了系统的灵活性。

安卓轻量级RTSP服务采集摄像头和麦克风实现IPC功能

2. 引擎二：RTMP 远程推流的鲁棒性设计

公网环境复杂多变，因此 RTMP 推流端必须具备极强的鲁棒性。代码中不仅要处理简单的连接，更要通过 SDK 内置的重连机制应对 4G/5G 的弱网抖动。

java 复制代码
class ButtonStartPushListener implements View.OnClickListener {
	public void onClick(View v) {
		if (stream_publisher_.is_rtmp_publishing()) {
			stopPush();

			btnRTMPPusher.setText("推送RTMP");
			return;
		}

		Log.i(TAG, "onClick start push rtmp..");
		InitAndSetConfig();

		String rtmp_pusher_url = "rtmp://192.168.0.102:1935/hls/stream1";

		PopPusherUrlDialog(rtmp_pusher_url);

		Log.i(TAG, rtmp_pusher_url);



		if (!stream_publisher_.SetURL(rtmp_pusher_url))
			Log.e(TAG, "Failed to set publish stream URL..");

		boolean start_ret = stream_publisher_.StartPublisher();
		if (!start_ret) {
			stream_publisher_.try_release();
			Log.e(TAG, "Failed to start push stream..");
			return;
		}

		startAudioRecorder();
		startLayerPostThread();

		btnRTMPPusher.setText("停止推送 ");

	}
}

安卓采集摄像头和麦克风实现低延迟RTMP推流

3. 性能压舱石：H.264/H.265 硬编码

如何在同时开启 RTSP 和 RTMP 的情况下，保证手机不发烫？答案是：除软编码外，全面拥抱 H.264/H.265 (HEVC)硬编。

代码中实现了一套智能的"硬编码协商"机制，能够根据当前分辨率动态估算最佳码率，并优先启用 HEVC 编码器。

java 复制代码
private boolean initialize_publisher(SmartPublisherJniV2 lib_publisher, long handle, int width, int height, int fps, int gop) {
	if (null == lib_publisher) {
		Log.e(TAG, "initialize_publisher lib_publisher is null");
		return false;
	}

	if (0 == handle) {
		Log.e(TAG, "initialize_publisher handle is 0");
		return false;
	}

	if (videoEncodeType == 1) {
		int kbps = LibPublisherWrapper.estimate_video_hardware_kbps(width, height, fps, true);
		Log.i(TAG, "h264HWKbps: " + kbps);
		int isSupportH264HWEncoder = lib_publisher.SetSmartPublisherVideoHWEncoder(handle, kbps);
		if (isSupportH264HWEncoder == 0) {
			lib_publisher.SetNativeMediaNDK(handle, 0);
			lib_publisher.SetVideoHWEncoderBitrateMode(handle, 1); // 0:CQ, 1:VBR, 2:CBR
			lib_publisher.SetVideoHWEncoderQuality(handle, 39);
			lib_publisher.SetAVCHWEncoderProfile(handle, 0x08); // 0x01: Baseline, 0x02: Main, 0x08: High

			// lib_publisher.SetAVCHWEncoderLevel(handle, 0x200); // Level 3.1
			// lib_publisher.SetAVCHWEncoderLevel(handle, 0x400); // Level 3.2
			// lib_publisher.SetAVCHWEncoderLevel(handle, 0x800); // Level 4
			lib_publisher.SetAVCHWEncoderLevel(handle, 0x1000); // Level 4.1 多数情况下,这个够用了
			//lib_publisher.SetAVCHWEncoderLevel(handle, 0x2000); // Level 4.2

			// lib_publisher.SetVideoHWEncoderMaxBitrate(handle, ((long)h264HWKbps)*1300);

			Log.i(TAG, "Great, it supports h.264 hardware encoder!");
		}
	} else if (videoEncodeType == 2) {
		int kbps = LibPublisherWrapper.estimate_video_hardware_kbps(width, height, fps, false);
		Log.i(TAG, "hevcHWKbps: " + kbps);
		int isSupportHevcHWEncoder = lib_publisher.SetSmartPublisherVideoHevcHWEncoder(handle, kbps);
		if (isSupportHevcHWEncoder == 0) {
			lib_publisher.SetNativeMediaNDK(handle, 0);
			lib_publisher.SetVideoHWEncoderBitrateMode(handle, 1); // 0:CQ, 1:VBR, 2:CBR
			lib_publisher.SetVideoHWEncoderQuality(handle, 39);

			// libPublisher.SetVideoHWEncoderMaxBitrate(handle, ((long)hevcHWKbps)*1200);

			Log.i(TAG, "Great, it supports hevc hardware encoder!");
		}
	}

	boolean is_sw_vbr_mode = true;
	//H.264 software encoder
	if (is_sw_vbr_mode) {
		int is_enable_vbr = 1;
		int video_quality = LibPublisherWrapper.estimate_video_software_quality(width, height, true);
		int vbr_max_kbps = LibPublisherWrapper.estimate_video_vbr_max_kbps(width, height, fps);
		lib_publisher.SmartPublisherSetSwVBRMode(handle, is_enable_vbr, video_quality, vbr_max_kbps);
	}

	if (is_pcma_) {
		lib_publisher.SmartPublisherSetAudioCodecType(handle, 3);
	} else {
		lib_publisher.SmartPublisherSetAudioCodecType(handle, 1);
	}

	lib_publisher.SetSmartPublisherEventCallbackV2(handle, new EventHandlerPublisherV2().set(handler_, record_executor_));

	lib_publisher.SmartPublisherSetSWVideoEncoderProfile(handle, 3);

	lib_publisher.SmartPublisherSetSWVideoEncoderSpeed(handle, 2);

	lib_publisher.SmartPublisherSetGopInterval(handle, gop);

	lib_publisher.SmartPublisherSetFPS(handle, fps);

	// lib_publisher.SmartPublisherSetSWVideoBitRate(handle, 600, 1200);

	boolean is_noise_suppression = true;
	lib_publisher.SmartPublisherSetNoiseSuppression(handle, is_noise_suppression ? 1 : 0);

	boolean is_agc = false;
	lib_publisher.SmartPublisherSetAGC(handle, is_agc ? 1 : 0);

	int echo_cancel_delay = 0;
	lib_publisher.SmartPublisherSetEchoCancellation(handle, 1, echo_cancel_delay);

	return true;
}

三、 进阶：如何保证"双模"的高可靠性？

在工业级应用中，我们不仅要"能用"，还要"稳"。

1. 独立的状态管理

在 LibPublisherWrapper.java 中，我们维护了独立的状态位，确保 RTSP 和 RTMP 的生命周期互不干扰，以RTMP的为例，我们的封装如下：

java 复制代码
public boolean StartPublisher() {
	if (!check_native_handle())
		return false;

	if (is_rtmp_publishing()) {
		Log.e(TAG, "already publishing rtmp, native_handle:" + get());
		return false;
	}

	int ret = lib_publisher_.SmartPublisherStartPublisher(get());
	if (ret != OK) {
		Log.e(TAG, "call SmartPublisherStartPublisher failed, native_handle:" + get() + ", ret:" + ret);
		return false;
	}

	write_lock_.lock();
	try {
		this.is_rtmp_publishing_ = true;
	} finally {
		write_lock_.unlock();
	}

	Log.i(TAG, "call SmartPublisherStartPublisher OK, native_handle:" + get());
	return true;
}

public boolean StopPublisher() {
	if (!check_native_handle())
		return false;

	if (!is_rtmp_publishing()) {
		Log.w(TAG, "it's not publishing rtmp, native_handle:" + get());
		return false;
	}

	boolean is_need_call = false;
	write_lock_.lock();
	try {
		if (this.is_rtmp_publishing_) {
			this.is_rtmp_publishing_ = false;
			is_need_call = true;
		}
	} finally {
		write_lock_.unlock();
	}

	if (is_need_call)
		lib_publisher_.SmartPublisherStopPublisher(get());

	return true;
}

2. 智能重连与网络感知

对于 RTMP 推流，SDK 内部实现了基于状态机的重连机制。当 4G 信号抖动时，SDK 会通过 Event 回调通知上层，并尝试自动重连，无需上层业务代码干预。

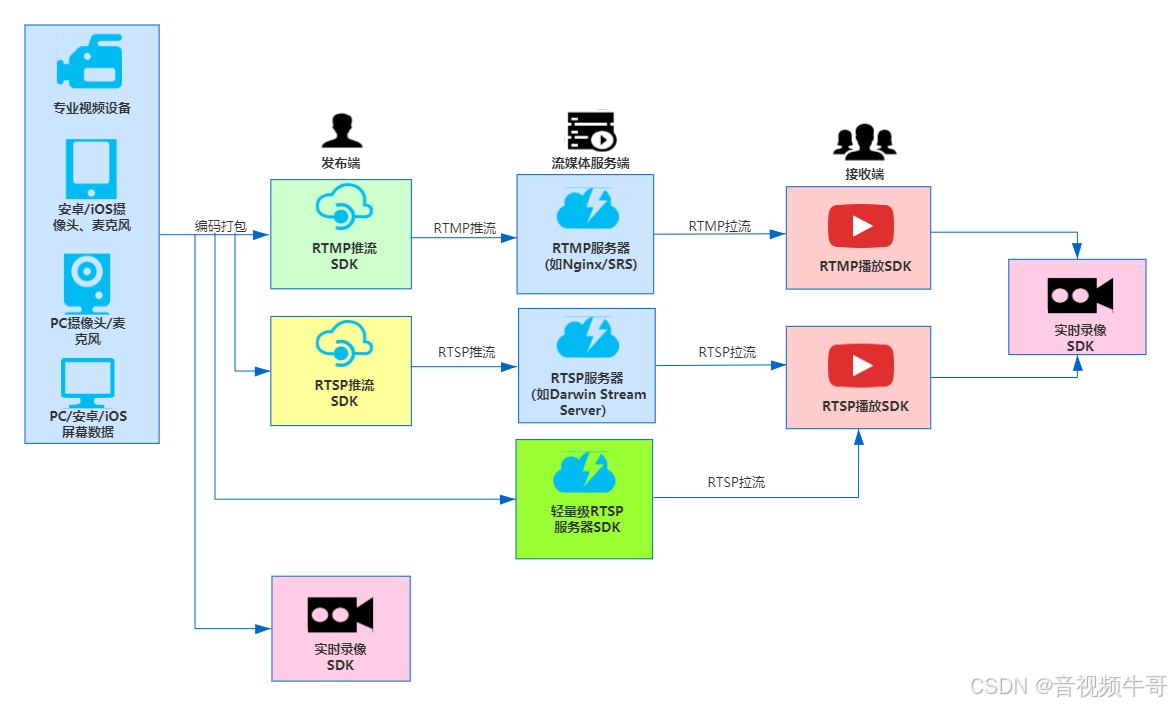

四、 全景复盘：构建"三位一体"的立体监控网

让我们跳出代码，将视角投射到真实的工业现场。当这套系统运行在无人巡检车或应急指挥终端上时，它实际上构建了一张"三位一体"的立体监控网：

  1. 内网操作层（操作员视角 - RTSP）

    • 场景 ：中控室操作员通过内网 PC（VLC 或专用客户端）拉取 rtsp://IP:8554/stream1。

    • 体验 ：得益于 <200ms 的极致低延迟，操作员看到的画面几乎与现场同步。这意味着在远程操控机械臂或驾驶无人车时，能实现"眼到手到"的精准反馈，彻底消除了传统推流方案中"操作滞后"的安全隐患。

  2. 公网监管层（管理者视角 - RTMP）

    • 场景：远在北京的指挥官打开微信小程序或 Web 后台，拉取云端分发的 RTMP/HLS 流。

    • 体验：彻底打破了传统 RTMP 直播 3-5 秒延迟的瓶颈。得益于 SmartMediakit 播放端极致的追帧策略与低延迟缓冲算法，系统在 4G 网络下不仅能通过 H.265 硬解维持 1080P 高清画质，更将端到端同步时延稳定控制在 200ms 以内。这让管理者实现了真正的"所见即所得"，跨地域调度指挥不再受时间滞后的干扰。

  3. 本地兜底层（黑匣子视角 - MP4）

    • 场景：现场网络突然遭受强干扰，RTSP 和 RTMP 同时中断。

    • 体验 ：系统的本地录像模块依然在静默运行，将关键影像完整写入 SD 卡。这道"最后防线"确保了核心数据零丢失，为后续的事故回溯与证据留存提供了坚实的物理保障。

总结 ：这不仅仅是一次分身，而是**"实时操控"、"远程监管"、"数据留存"**三种业务形态在一台普通 Android 设备上的完美融合。

五、 结语：定义移动端边缘流媒体的新标准

通过将 RTSP 内网服务 与 RTMP 云端推流 有机融合，我们实际上是在普通的 Android 终端上，完成了一次从"采集设备"到 "微型边缘计算网关" 的质变。

这套方案代表了一种去中心化的流媒体架构新思路：

  • 双模分发能力 (Local + Cloud) ：既能满足现场指挥的毫秒级直连 ，又能保障云端调度的全网覆盖。

  • 极致算力释放 (HEVC/H.265) ：通过底层硬编码技术，在移动芯片上压榨出服务器级的压缩效率。

  • 高可用异构架构 (Decoupled Services) ：服务与推流的解耦，确保了在极端网络环境下，系统依然具备单点生存能力。

对于开发者而言，掌握这套架构，意味着你手中握有了一把通往智慧工地 、远程医疗 、移动单兵执法 等高端场景的钥匙。代码即基石，连接即未来，愿这套方案能成为你构建下一代工业级音视频应用的坚实起点。

📎 CSDN官方博客：音视频牛哥-CSDN博客
