简支梁ANSYS加载模拟

如下图所示简支梁,F1=F2=605KN,该承重横梁为H型钢非标准件,断面高度800mm,翼缘宽度300mm,腹板、翼板及加强筋板均采用12mm厚Q235B钢板制作,支撑跨度5750mm,试对其进行有限元分析。

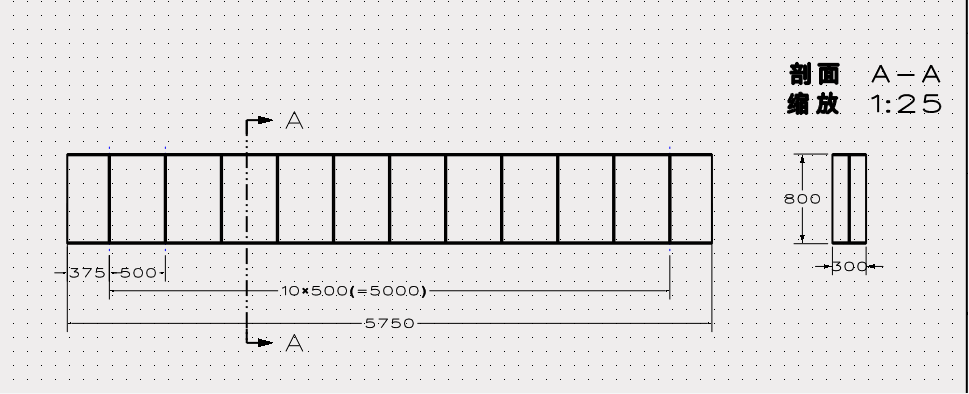

图1 简支梁示意图

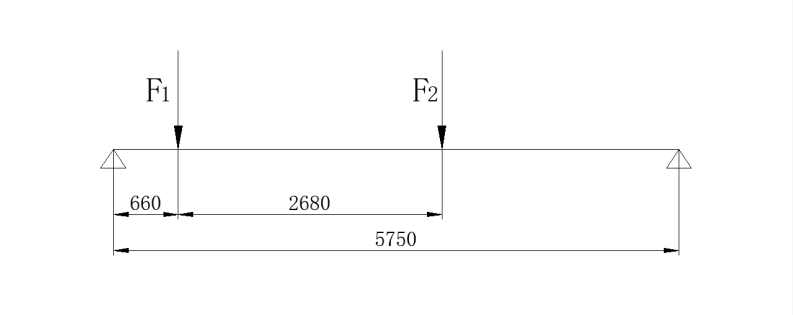

图2简支梁加载示意图

1.采用实体单元进行受力分析

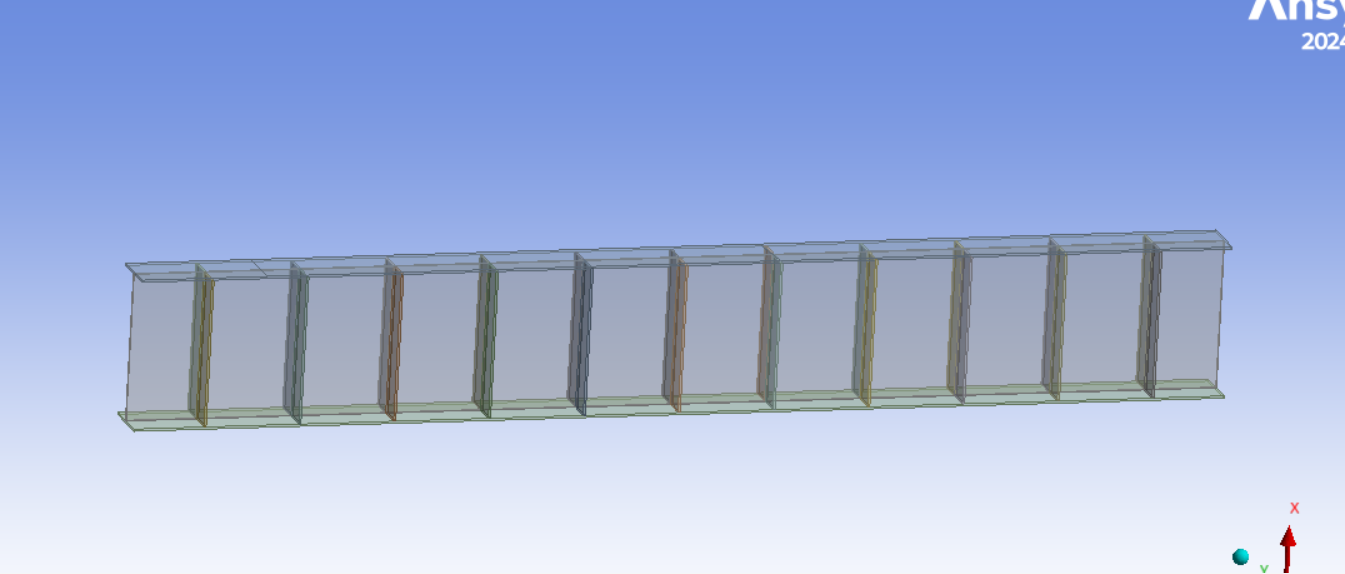

(1)使用三维建模软件建立模型后并导入WB

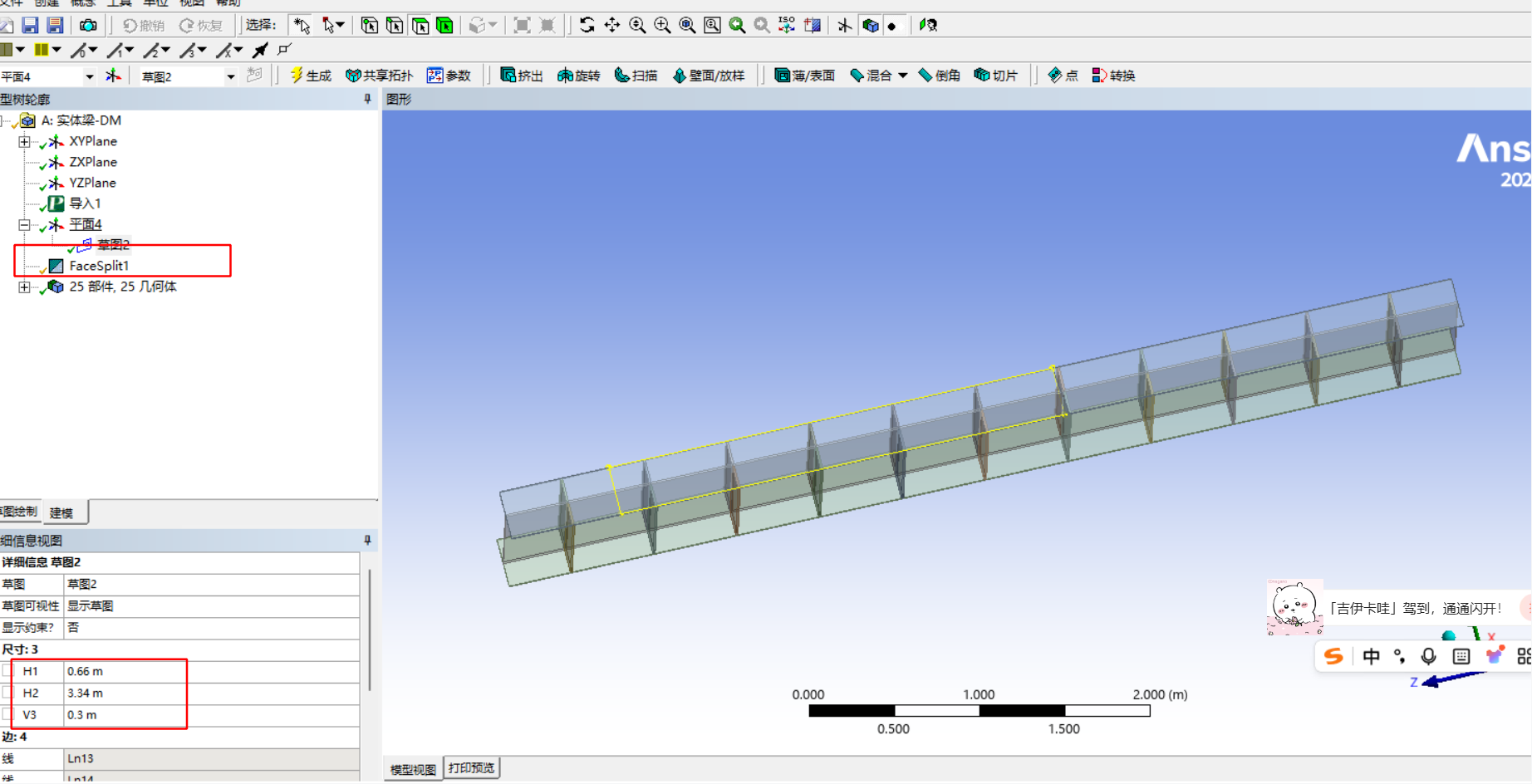

2.根据荷载作用位置对其作用面进行分割

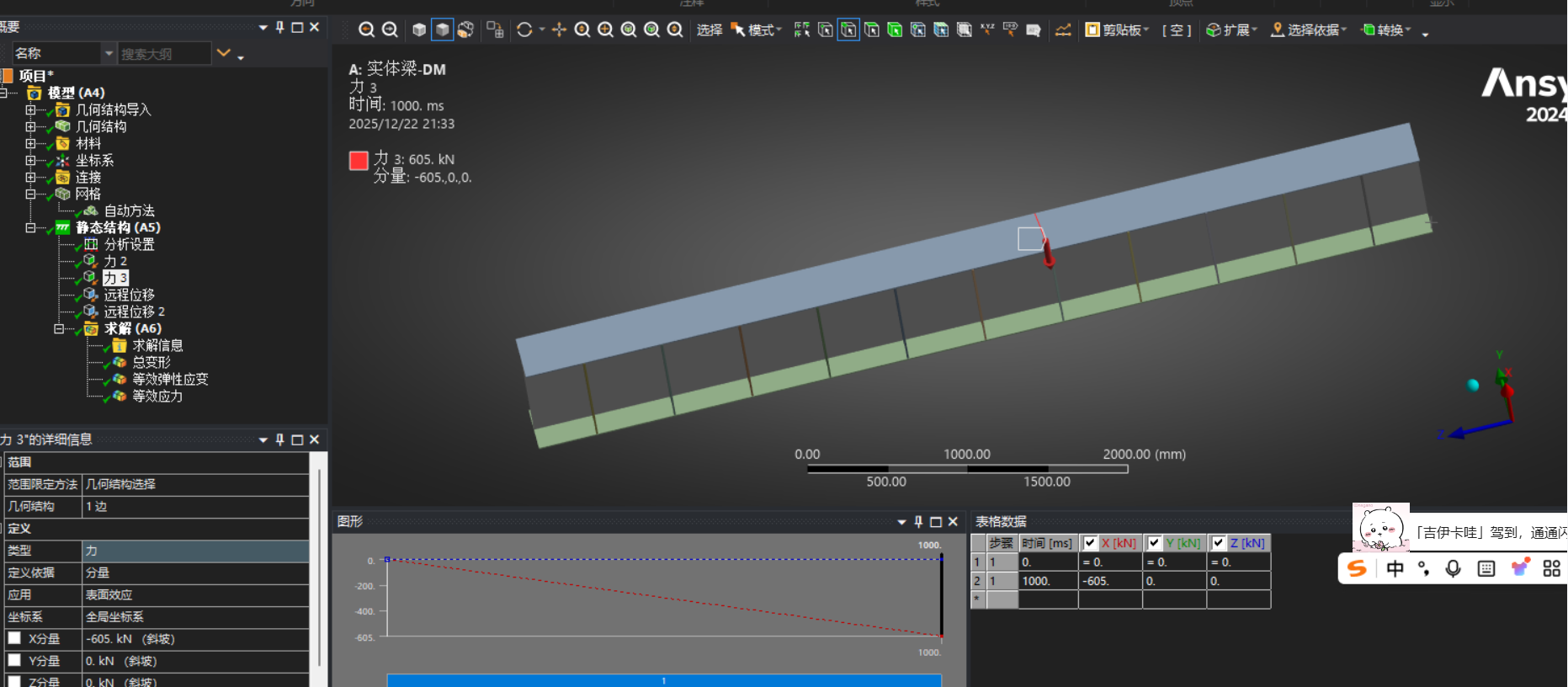

3.根据在分割面位置进行加载,

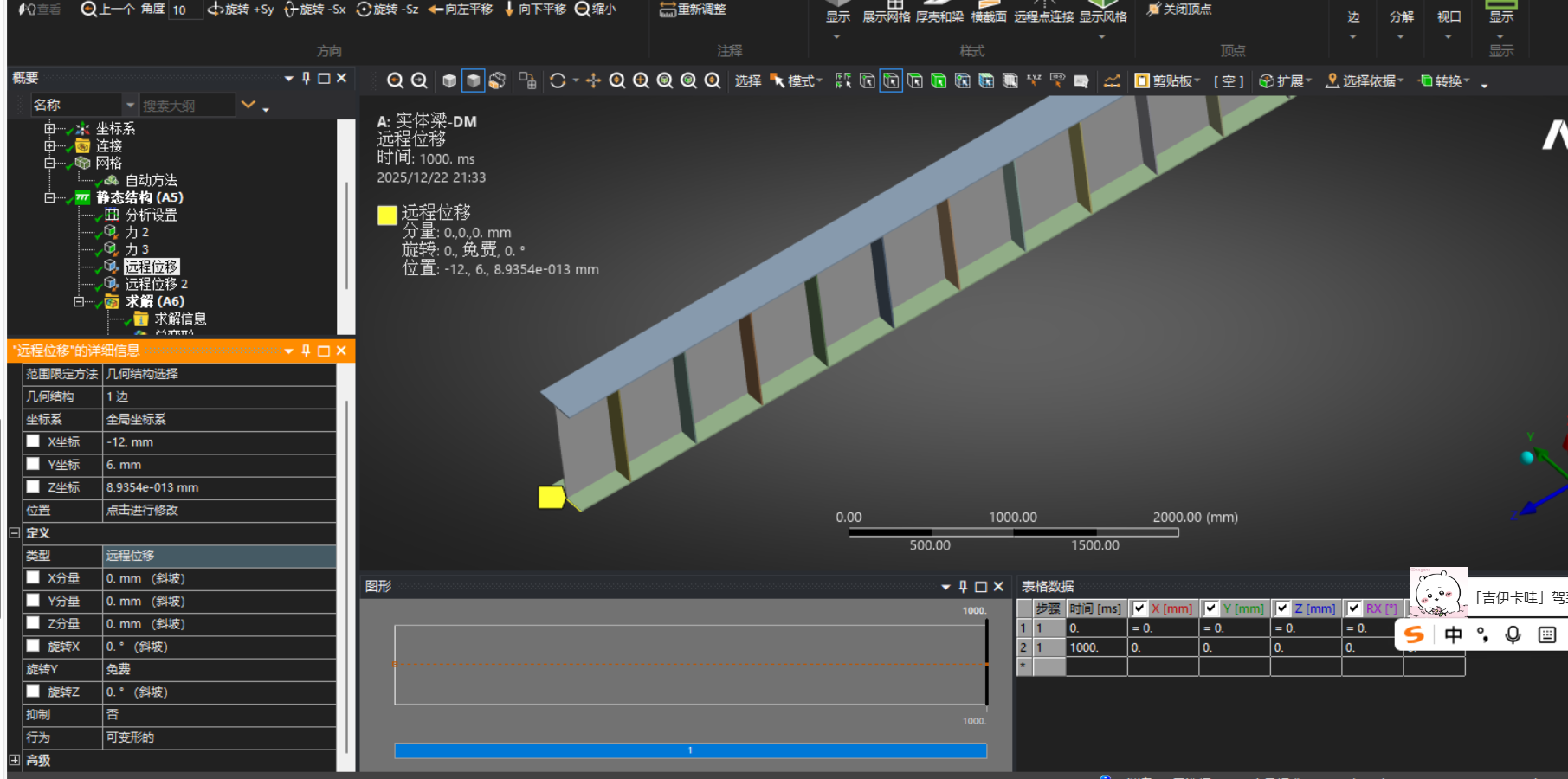

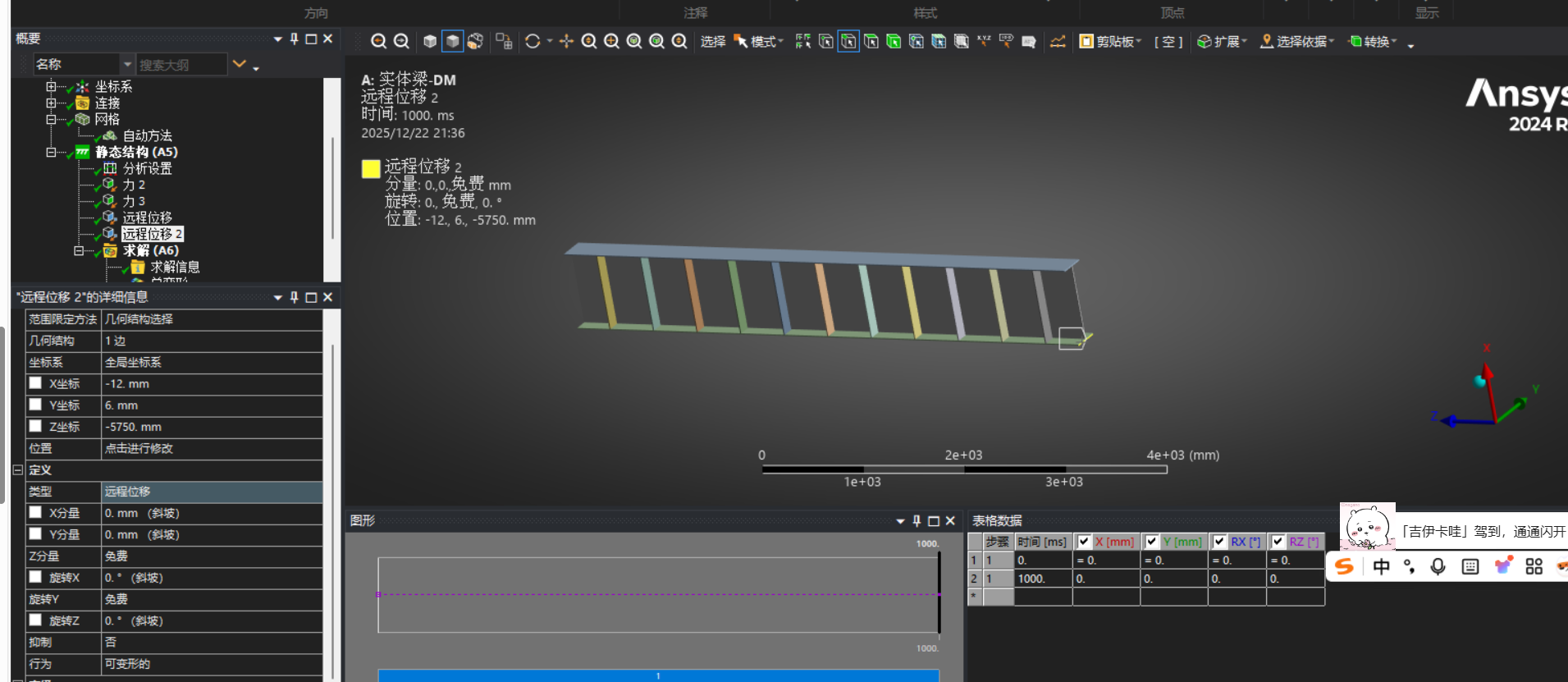

3.施加约束,采用远程位移方法加载,左端约束弯曲外其他五个自由度,右端不约束轴向位移和弯曲,其余自由度均进行约束。

4.进行求解

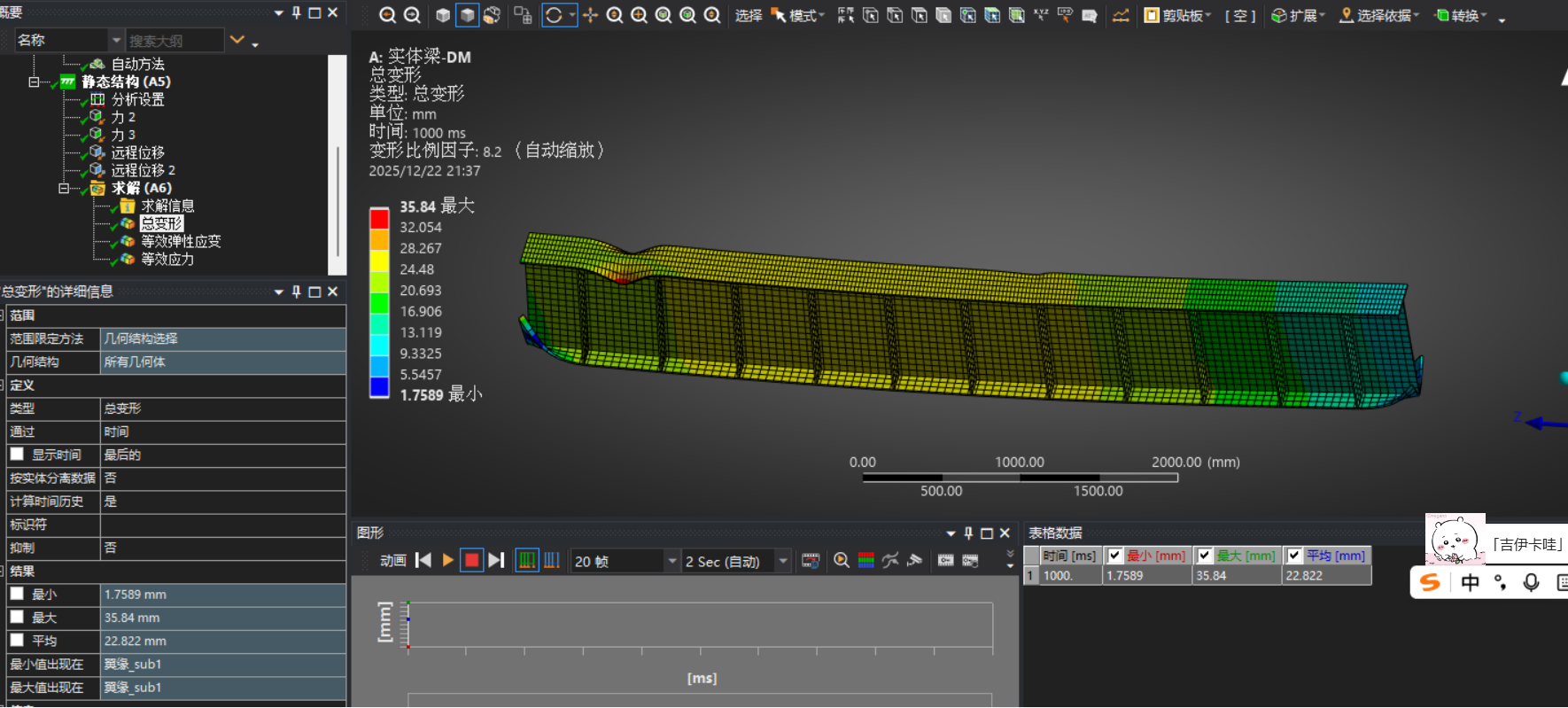

最大变形35.84mm,出现在翼缘加载处,
