硬件学习笔记--93 静电防护方案（电阻、磁珠、电感、TVS等）

1、电阻、磁珠、电感对静电防护的机理及对比：

面对ESD这种 "纳秒级高压快脉冲" ，不同元件的响应机制决定了它们防护能力的本质差异。

元件	对ESD的主要作用机理	优点	缺点与关键风险	典型应用位置
电阻	限流、分压 (I=V/R)。通过阻碍电流，降低到达后级的能量。	成本极低，性能稳定可靠，对信号影响可精确计算。	不吸收、不钳位：仅延缓，无法消除威胁。电阻两端可能产生高压差。	辅助限流，常与TVS或电容配合。
磁珠	高频能耗散。其铁氧体材料将ESD脉冲中的超高频能量转化为热量消耗。	对高频噪声抑制效果好，能"吸收"部分能量。	易饱和 ：能量超出其容量时，磁芯饱和，阻抗暴跌，防护失效。	ESD能量进入后的第一道"消耗型"防线。
电感	阻碍电流瞬变 (V=L*di/dt)。试图维持电流不变，对抗ESD的快速上升。	对快速边沿呈现高阻抗，延缓脉冲。	产生高压尖峰 ：可能感生出比原ESD更高的电压，造成更严重的过压击穿。	在ESD防护中极少单独使用，风险高。

结论 ：在通信端口防护中，电阻 是可靠配角，专用磁珠 是优秀的前置消耗元件，而电感因易产生二次高压，通常应避免使用。

2、RC滤波 vs. TVS钳位：两种路径的选择

这是"软消耗"与"硬拦截"的根本区别。

方案	核心原理	优点	缺点与局限	适用场景
RC滤波	"低通滤波"。电阻(R)限流，电容(C)到地提供高频泄放路径，减缓电压上升。	成本低，能平滑波形，对高频噪声抑制好。	响应慢 ：ns级ESD到来时，电容充电不及。 无钳位 ：残留电压仍可能超芯片耐受值。 影响信号：RC常数可能劣化高速信号边沿。	适用于低频、非关键信号线的辅助防护，或配合TVS使用。
TVS钳位	"硬性钳位与泄放"。并联在信号-地间，平时高阻，超压时瞬间(<1ns)变为低阻短路，将电压钳在安全值。	响应极快 ，钳位可靠，泄放能力强，是端口防护的主力军。	成本略高，存在微小漏电流，选型不当（如钳位电压过高）则无效。	所有暴露端口 （USB， HDMI， 按键， 通信线等）的必选/核心防护方案。

关键结论 ：TVS是解决"电压击穿"的根本，RC/磁珠是解决"能量残留"的辅助 。如果增加电容有效，说明它滤除了部分高频残压，但最可靠的架构是 "磁珠/电阻 + TVS + (电容)" 的组合。

3、 系统性解决静电问题：四步框架

静电防护是一个系统工程，遵循 "泄放为主、消耗为辅、隔离为补" 的原则。

第一步：诊断与定位

1. 确定入口：明确ESD直接注入点（如金属外壳、接口）或耦合路径（如你遇到的通过485隔离芯片耦合到UART）。

2. 确定路径：分析能量是如何到达敏感芯片的------是沿着信号线传导，还是通过空间辐射耦合？

第二步：方案选择与设计（针对传导路径）

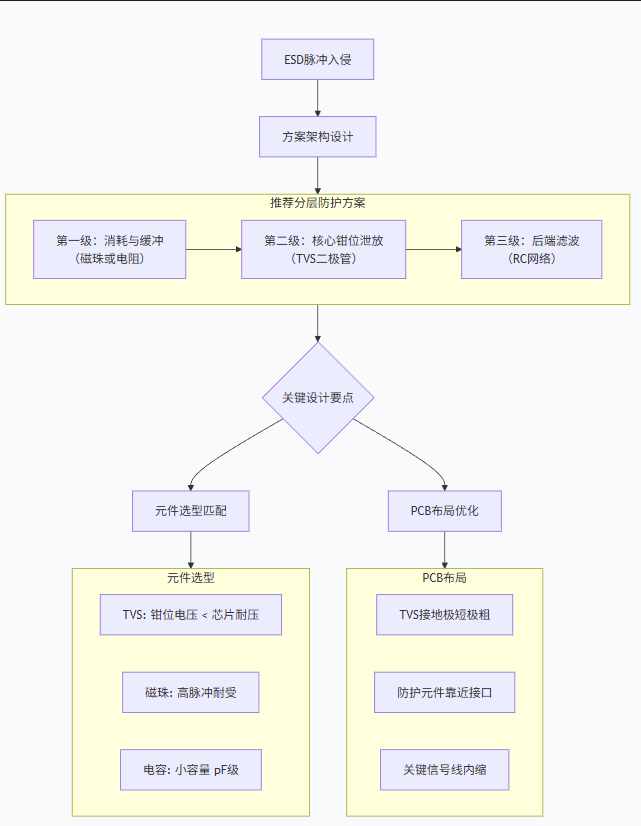

这是防护设计的核心，下图展示了推荐的方案架构与核心设计要点：

第三步：实施与验证

1. 打样测试 ：使用静电枪进行接触放电和空气放电测试。

2. 迭代优化：若失败，检查TVS是否选对、接地是否良好、磁珠是否饱和，然后调整方案。

第四步：全面加固

1. 结构设计：确保外壳接地良好，避免缝隙直对电路。

2. 软件防护：通讯协议增加CRC校验、软件重启等容错机制。

4、案例分析

案例：

某工业类产品打485接口的接触放电±9kV，发现MCU芯片会损坏，MCU与485之间是隔离的，但之间有容耦通信及Y电容。

分析：

经分析静电路径主要是通过485接口到整个485的GND上，通过Y电容以及容隔离芯片耦合到MCU侧的信号线以及GND上。

验证：

经过验证，将MCU侧信号线上串联的电阻增大到kΩ级别后有效果，在线路上并联一个电容或者TVS后也可明显改善。

解决方案：

综合考虑成本，改动方案为电路上串联的电阻依旧预留，增加一颗对地电容组成RC低通滤波（需要考虑通信速率，容值不可过大，可实际测试效果）。
