OpenCV仿射变换与透视变换实战

//python

原图中的三个点

pts1 = np.float32([[50, 50], [200, 50], [50, 200]])

变换后对应的三个点

pts2 = np.float32([[10, 100], [200, 50], [100, 250]])

获取仿射变换矩阵

M = cv2.getAffineTransform(pts1, pts2)

进行仿射变换

dst = cv2.warpAffine(img, M, (cols, rows))

方法2：组合基本变换

可以手动构造旋转、缩放、倾斜等基本变换的矩阵，然后组合成仿射变换矩阵。

3. 应用示例：图像校正

仿射变换常用于校正倾斜的图像，例如文档扫描后的校正。

三、透视变换

1. 基本概念

透视变换（也称为投影变换）是一种更一般的几何变换，它可以保持共线性但不保持平行性。透视变换可以将3D空间中的物体投影到2D平面上，常用于实现"鸟瞰图"效果。

透视变换的数学表达式为：

$x' y' z'\] = \[x y 1\] \[\[a b c\]\[d e f\]\[g h i\]$

其中，(x, y)是原图坐标，(x'/z', y'/z')是变换后的坐标。

2. OpenCV实现

在OpenCV中，透视变换通过cv2.warpPerspective()函数实现，需要先获取透视变换矩阵。获取变换矩阵的方法是使用cv2.getPerspectiveTransform()函数，该函数需要原图中四个点和变换后对应四个点的坐标。

原图中的四个点（四边形）

pts1 = np.float32([[56, 65], [368, 52], [28, 387], [389, 390]])

变换后对应的四个点（矩形）

pts2 = np.float32([[0, 0], [300, 0], [0, 300], [300, 300]])

获取透视变换矩阵

M = cv2.getPerspectiveTransform(pts1, pts2)

进行透视变换

dst = cv2.warpPerspective(img, M, (300, 300))

3. 应用示例：视角转换

透视变换常用于将倾斜视角的图像转换为正视图，例如将拍摄的名片、文档转换为平面视图。

四、完整代码示例

//python实现

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

 读取图像
img = cv2.imread('lena.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
rows, cols, _ = img_rgb.shape

 1. 仿射变换
 定义原图和变换后的三个点
pts1_affine = np.float32([[50, 50], [200, 50], [50, 200]])
pts2_affine = np.float32([[10, 100], [200, 50], [100, 250]])
 获取仿射变换矩阵
M_affine = cv2.getAffineTransform(pts1_affine, pts2_affine)
 进行仿射变换
affine_result = cv2.warpAffine(img_rgb, M_affine, (cols, rows))

2. 透视变换

 定义原图和变换后的四个点

pts1_perspective = np.float32([[56, 65], [368, 52], [28, 387], [389, 390]])

pts2_perspective = np.float32([[0, 0], [300, 0], [0, 300], [300, 300]])

 获取透视变换矩阵

M_perspective = cv2.getPerspectiveTransform(pts1_perspective, pts2_perspective)

 进行透视变换

perspective_result = cv2.warpPerspective(img_rgb, M_perspective, (300, 300))

显示结果

plt.figure(figsize=(12, 8))


plt.subplot(131)

plt.imshow(img_rgb)

plt.title('Original Image')

plt.axis('off')


plt.subplot(132)

plt.imshow(affine_result)

plt.title('Affine Transformation')

plt.axis('off')


plt.subplot(133)

plt.imshow(perspective_result)

plt.title('Perspective Transformation')

plt.axis('off')


plt.tight_layout()

plt.show()

//C++实现

cpp 复制代码

include <opencv2/opencv.hpp>
include <iostream>

using namespace cv;
using namespace std;

int main()
{
    //读取图像
    Mat img = imread("lena.jpg");
    if (img.empty()) {
        cout << "无法读取图像文件" << endl;
        return 1;
    }

    Mat img_rgb;
    cvtColor(img, img_rgb, COLOR_BGR2RGB); // 转换为RGB格式用于显示

    int rows = img.rows;
    int cols = img.cols;

    //1. 仿射变换
    //定义原图和变换后的三个点
    vector<Point2f> pts1_affine(3);
    vector<Point2f> pts2_affine(3);

    pts1_affine[0] = Point2f(50, 50);
    pts1_affine[1] = Point2f(200, 50);
    pts1_affine[2] = Point2f(50, 200);

    pts2_affine[0] = Point2f(10, 100);
    pts2_affine[1] = Point2f(200, 50);
    pts2_affine[2] = Point2f(100, 250);

    //获取仿射变换矩阵
    Mat M_affine = getAffineTransform(pts1_affine, pts2_affine);
    //进行仿射变换
    Mat affine_result;
    warpAffine(img, affine_result, M_affine, Size(cols, rows));

    //2. 透视变换
    //定义原图和变换后的四个点
    vector<Point2f> pts1_perspective(4);
    vector<Point2f> pts2_perspective(4);

    pts1_perspective[0] = Point2f(56, 65);
    pts1_perspective[1] = Point2f(368, 52);
    pts1_perspective[2] = Point2f(28, 387);
    pts1_perspective[3] = Point2f(389, 390);

    pts2_perspective[0] = Point2f(0, 0);
    pts2_perspective[1] = Point2f(300, 0);
    pts2_perspective[2] = Point2f(0, 300);
    pts2_perspective[3] = Point2f(300, 300);

    //获取透视变换矩阵
    Mat M_perspective = getPerspectiveTransform(pts1_perspective, pts2_perspective);
    //进行透视变换
    Mat perspective_result;
    warpPerspective(img, perspective_result, M_perspective, Size(300, 300));

    //显示结果
    namedWindow("Original Image", WINDOW_NORMAL);
    namedWindow("Affine Transformation", WINDOW_NORMAL);
    namedWindow("Perspective Transformation", WINDOW_NORMAL);

    imshow("Original Image", img);
    imshow("Affine Transformation", affine_result);
    imshow("Perspective Transformation", perspective_result);

    waitKey(0);
    destroyAllWindows();

    return 0;
}

五、仿射变换与透视变换的区别

1、基本概念

仿射变换：保持平行性和共线性的几何变换，可看作平移、旋转、缩放和倾斜的组合。

透视变换：更一般的几何变换，只保持共线性，可模拟真实世界的透视效果。

2、核心区别对比

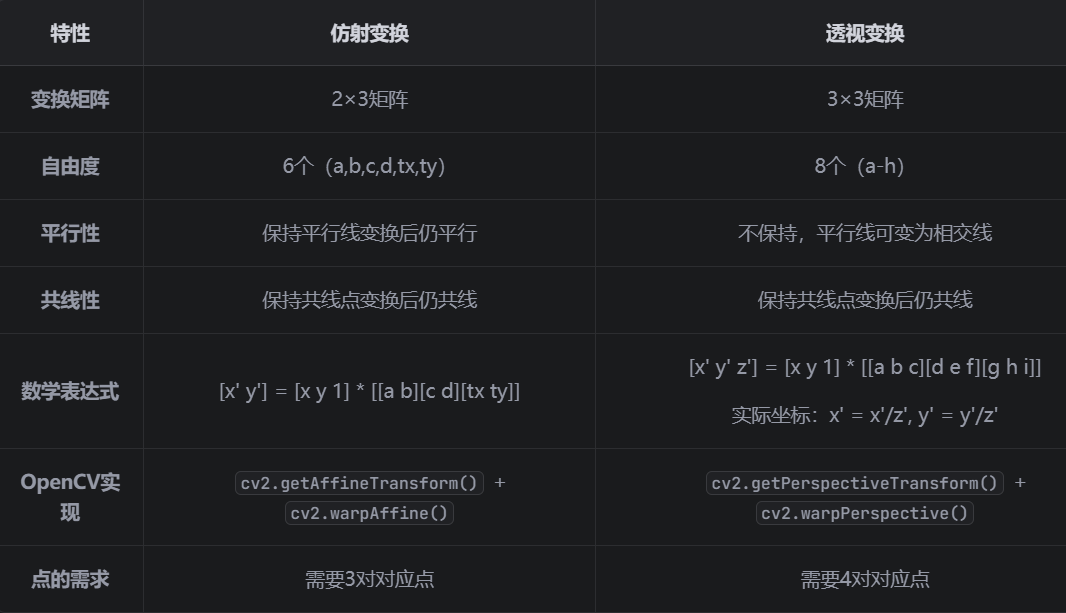

3、应用场景区别

（1）仿射变换适用场景：

图像校正（如倾斜文档校正）

图像配准

数据增强（生成不同角度的训练样本）

简单的图像变形动画

（2）透视变换适用场景：

文档扫描（将拍摄的文档转换为平面视图）

视角转换（如将监控画面转换为鸟瞰图）

增强现实（将虚拟物体投影到真实场景）

全景图像拼接

地图投影

4、视觉效果区别

仿射变换 后的图像边缘仍然平行，适合保持物体形状的变换
透视变换会产生近大远小的效果，更符合人眼观察真实世界的方式

六、应用场景

1. 仿射变换应用

图像校正：校正倾斜的文档、照片
图像配准：将多幅图像对齐到同一坐标系
数据增强：生成不同角度、尺度的训练样本
动画效果：实现图像的复杂变形动画

2. 透视变换应用

文档扫描：将拍摄的文档转换为平面视图
地图投影：将3D地球投影到2D地图
增强现实：将虚拟物体投影到真实场景
全景拼接：将多张照片拼接成全景图
交通监控：将监控画面转换为鸟瞰图，便于车辆检测和跟踪

七、注意事项

点的选择：在使用cv2.getAffineTransform()和cv2.getPerspectiveTransform()时，点的选择非常重要，应选择图像中明显的特征点，以提高变换精度。

图像边界：变换后图像可能会超出原图像范围，可以通过设置borderMode参数来处理边界，常用的有cv2.BORDER_CONSTANT（常量填充）和cv2.BORDER_REPLICATE（复制边界像素）。

性能优化：对于大尺寸图像，透视变换可能比较耗时，可以考虑先缩小图像进行变换，再放大到原尺寸。

逆变换：如果需要从变换后的图像恢复原图，可以使用cv2.invertAffineTransform()（仿射变换）或np.linalg.inv()（透视变换）计算逆变换矩阵，然后应用逆变换。

八、总结

本文详细介绍了OpenCV中仿射变换和透视变换的原理、实现方法和应用场景。仿射变换适用于需要保持平行性的场景，而透视变换适用于需要模拟真实透视效果的场景。
