零知IDE——零知ESP32+DFPlayer MP3智能音乐播放器

✔零知开源（零知IDE）是一个专为电子初学者/电子兴趣爱好者设计的开源软硬件平台，在硬件上提供超高性价比STM32系列开发板、物联网控制板。取消了Bootloader程序烧录，让开发重心从 "配置环境" 转移到 "创意实现"，极大降低了技术门槛。零知IDE编程软件，内置上千个覆盖多场景的示例代码，支持项目源码一键下载，项目文章在线浏览。零知开源(零知IDE)平台通过软硬件协同创新，让你的创意快速转化为实物，来动手试试吧！

✔访问零知实验室，获取更多实战项目和教程资源吧！

www.lingzhilab.com

一、系统接线部分

[1.1 硬件清单](#1.1 硬件清单)

[1.2 接线方案表](#1.2 接线方案表)

[1.3 具体接线图](#1.3 具体接线图)

[1.4 接线实物图](#1.4 接线实物图)

二、安装与使用部分

三、代码讲解部分

[3.1 代码架构](#3.1 代码架构)

[3.2 网络连接模式（STA+AP）](#3.2 网络连接模式（STA+AP）)

[3.3 按键处理状态](#3.3 按键处理状态)

[3.4 Web服务器](#3.4 Web服务器)

[3.5 LVGL界面](#3.5 LVGL界面)

[3.6 MP3模块初始化](#3.6 MP3模块初始化)

四、项目结果演示

[4.1 系统启动](#4.1 系统启动)

[4.2 多控制方式](#4.2 多控制方式)

[4.3 视频演示](#4.3 视频演示)

[五、DFPlayer MP3模块工作原理](#五、DFPlayer MP3模块工作原理)

[5.1 硬件架构图](#5.1 硬件架构图)

[5.2 通信协议详解](#5.2 通信协议详解)

项目概述

本项目基于零知ESP32-WROOM-32开发板，结合DFPlayer Mini MP3模块和ST7789 TFT彩屏，打造了一款集本地硬件控制、Web远程控制和现代化LVGL界面于一体的智能音乐播放系统。支持 MP3 格式音频文件的播放、暂停、上一首、下一首等基本操作

项目难点及解决方案

问题描述：音频文件无法播放和格式兼容性

**解决方案：**必须将 SD 卡格式化为 FAT32 文件系统，并且簇大小设置为 4096 字节，使用 128-320kbps 比特率的 MP3 文件。歌曲文件使用数字编号前缀命名，如"1.mp3"、"2.mp3" 直接存放在 SD 卡根目录

一、系统接线部分

1.1 硬件清单

组件名称	型号规格	数量	备注
ESP32开发板	零知ESP32-WROOM-32	1	主控制器
MP3解码模块	DFPlayer Mini	1	音频解码
TFT显示屏	ST7789 240x320	1	界面显示
SD卡模块	不超过 32GB，FAT32 格式	1	SD卡模块，带卡槽
扬声器/耳机	8Ω 3W	1	音频输出
按键	轻触按键	3	控制按键
杜邦线	公对公、公对母	若干	系统连接

1.2 接线方案表

根据代码中的引脚定义，硬件接线方案如下：

ESP32引脚	连接模块	功能描述	代码定义
19	DFPlayer TX	MP3模块发送	`PIN_MP3_TX`
21	DFPlayer RX	MP3模块接收	`PIN_MP3_RX`
5	按键1	上一首控制	`PIN_BUTTON_PREV`
16	按键2	播放/暂停	`PIN_BUTTON_PLAY`
14	按键3	下一首控制	`PIN_BUTTON_NEXT`
18	ST7789 SCL	屏幕时钟	TFT_eSPI配置
23	ST7789 SDA	屏幕数据	TFT_eSPI配置
15	ST7789 CS	片选信号	TFT_eSPI配置
13	ST7789 DC	数据/命令	TFT_eSPI配置
4	ST7789 RST	复位信号	TFT_eSPI配置

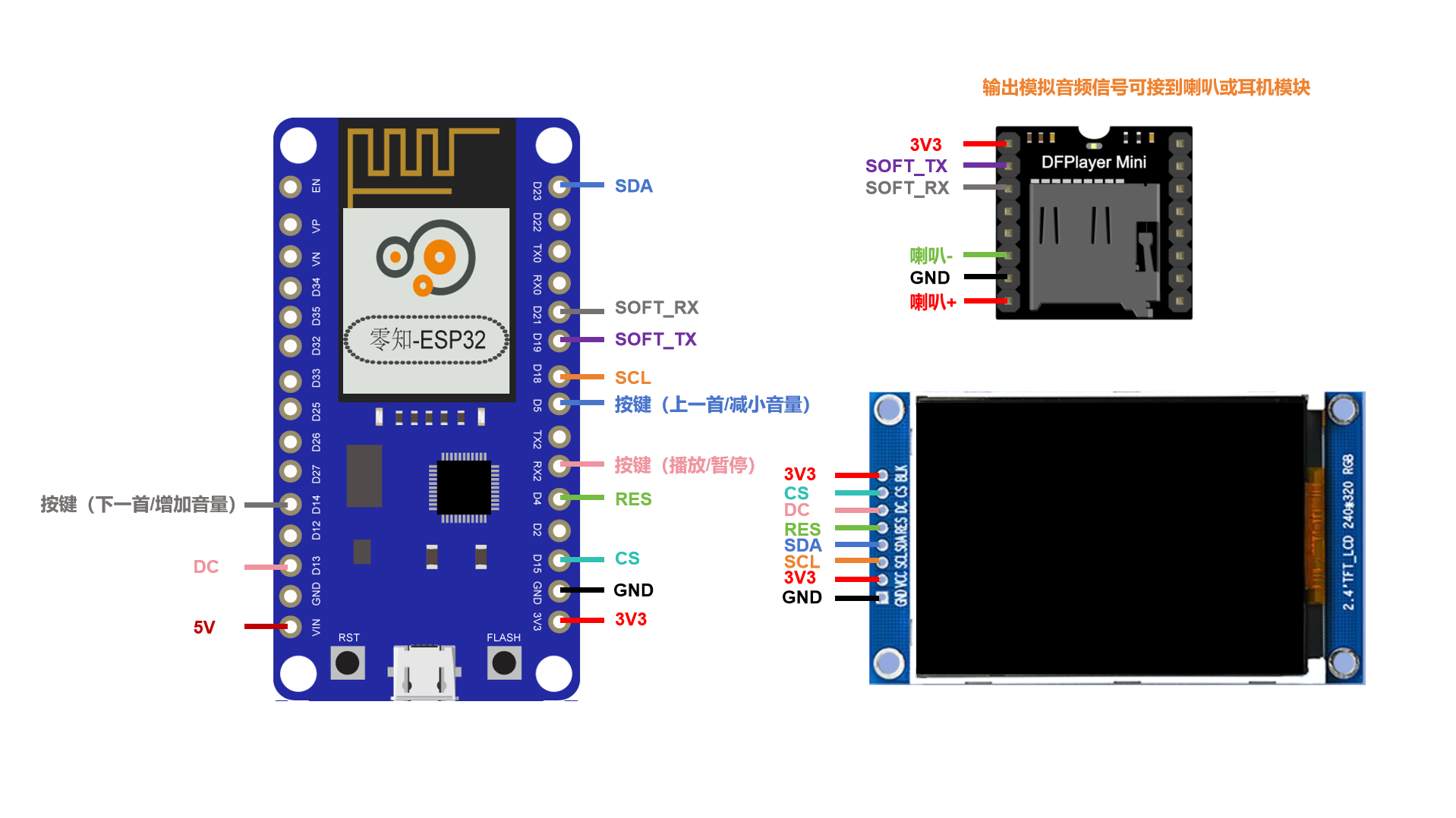

1.3 具体接线图

请注意：DFPlayer MP3模块需要 5V 供电，而 TFT 屏幕使用 3.3V 供电，注意不要接错电压，以免损坏元件

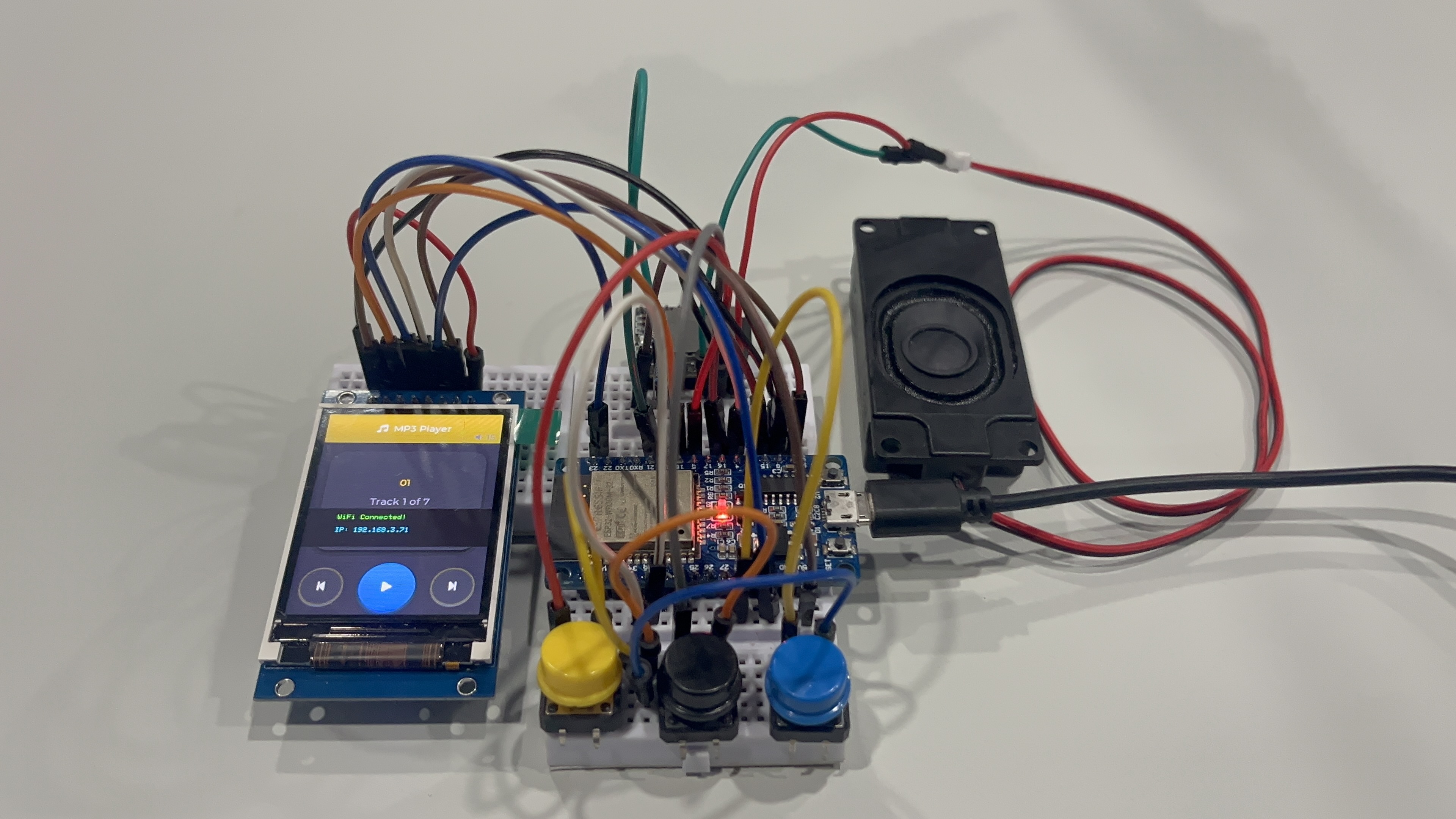

1.4 接线实物图

二、安装与使用部分

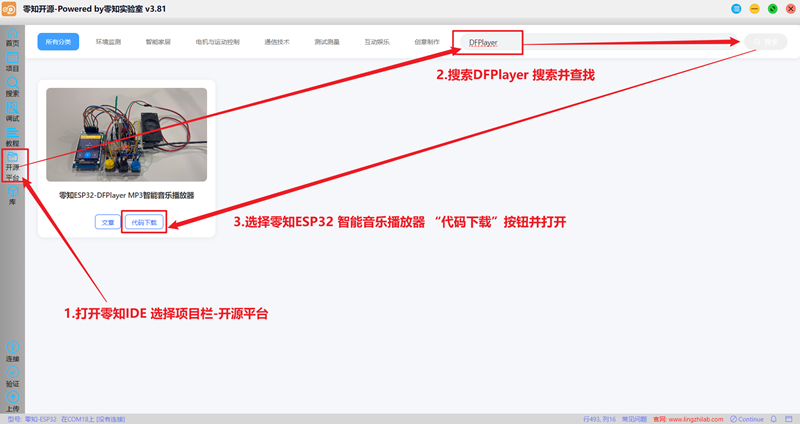

2.1 开源平台-输入DFPlayer 并搜索-代码下载自动打开

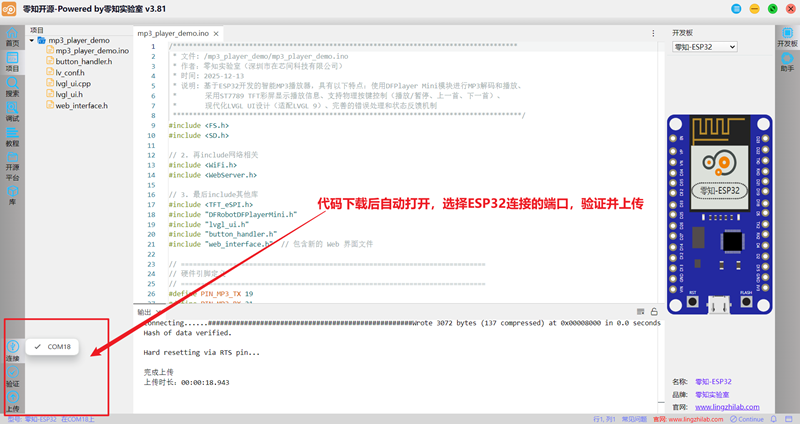

2.2 连接-验证-上传

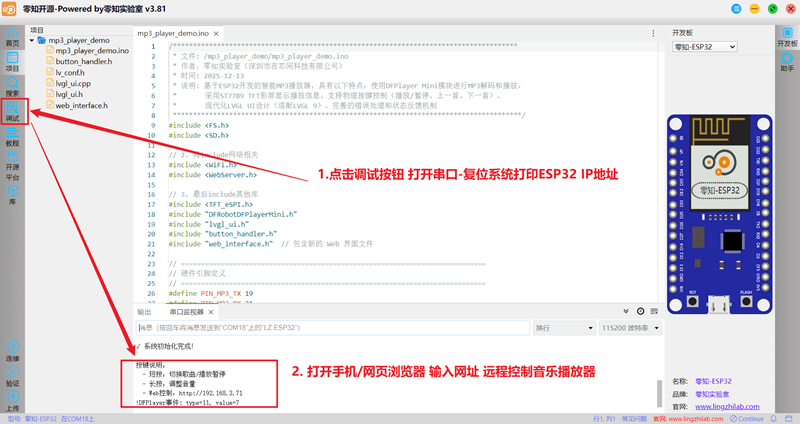

2.3 调试-串口监视器

三、代码讲解部分

3.1 代码架构

bash 复制代码

mp3_player_demo/
├── mp3_player_demo.ino      # 主程序（网络+控制逻辑）
├── lvgl_ui.h                # LVGL界面头文件
├── lvgl_ui.cpp              # LVGL界面实现
├── web_interface.h          # Web界面HTML/CSS/JS
├── button_handler.h         # 优化的按键处理
├── lv_conf.h                # LVGL 9.2.2配置
└── libraries/
    ├── TFT_eSPI/            # ST7789驱动
    ├── DFRobotDFPlayerMini/ # MP3控制库
    ├── WiFi/                # ESP32 WiFi
    ├── WebServer/           # HTTP服务器
    └── lvgl/                # LVGL图形库

3.2 网络连接模式（STA+AP）

cpp 复制代码

void setupWiFi() {
    Serial.println("→ 初始化WiFi双模式...");

    // 优先尝试连接现有WiFi
    WiFi.mode(WIFI_STA);
    WiFi.begin(WIFI_SSID, WIFI_PASSWORD);

    // 显示连接状态到屏幕
    tft.fillRect(0, 160, 240, 30, TFT_BLACK);
    tft.setCursor(20, 170);
    tft.setTextColor(TFT_CYAN, TFT_BLACK);
    tft.println("Connecting WiFi...");

    // 连接超时处理（10秒）
    int attempts = 0;
    while (WiFi.status() != WL_CONNECTED && attempts < 20) {
        delay(500);
        Serial.print(".");
        attempts++;
    }

    if (WiFi.status() == WL_CONNECTED) {
        // STA模式成功
        wifiConnected = true;
        IPAddress ip = WiFi.localIP();
        Serial.printf("\n✓ WiFi已连接\n  IP: %s\n", ip.toString().c_str());

        // 屏幕显示IP地址
        showIPOnScreen(ip, true);
    } else {
        // STA模式失败，启动AP模式
        Serial.println("\n→ 启动AP模式...");
        WiFi.mode(WIFI_AP);
        WiFi.softAP(AP_SSID, AP_PASSWORD);

        IPAddress apIP = WiFi.softAPIP();
        Serial.printf("✓ AP模式已启动\n  SSID: %s\n  IP: %s\n",
                     AP_SSID, apIP.toString().c_str());

        // 屏幕显示AP信息
        showAPOnScreen(AP_SSID, apIP);
    }

    delay(2000);  // 显示信息2秒
}

WiFi连接的STA / AP模式选择后并打印出IP 地址

3.3 按键处理状态

cpp 复制代码

// 按键事件状态机
ButtonEvent Button::update() {
    bool currentRaw = digitalRead(pin);
    unsigned long now = millis();
    ButtonEvent event = BTN_NONE;

    // 状态变化检测
    if (currentRaw != lastRawState) {
        lastStateChangeTime = now;
        lastRawState = currentRaw;
    }

    // 消抖处理（50ms稳定期）
    if ((now - lastStateChangeTime) >= DEBOUNCE_TIME) {

        // 按键按下检测（下降沿）
        if (currentRaw == LOW && stableState == HIGH) {
            stableState = LOW;
            isPressed = true;
            pressStartTime = now;
            longPressTriggered = false;
            lastRepeatTime = now;
        }

        // 按键释放检测（上升沿）
        else if (currentRaw == HIGH && stableState == LOW) {
            stableState = HIGH;

            // 短按判定：按下时间 < 长按阈值 且 未触发长按
            if ((now - pressStartTime) < LONG_PRESS_TIME && !longPressTriggered) {
                event = BTN_SHORT_PRESS;  // 触发短按事件
            }

            isPressed = false;
            longPressTriggered = false;
        }

        // 持续按下状态处理
        else if (isPressed && stableState == LOW) {
            unsigned long pressDuration = now - pressStartTime;

            // 首次长按触发
            if (pressDuration >= LONG_PRESS_TIME && !longPressTriggered) {
                longPressTriggered = true;
                event = BTN_LONG_PRESS;  // 触发长按事件
                lastRepeatTime = now;
            }
            // 长按重复触发
            else if (longPressTriggered && (now - lastRepeatTime) >= REPEAT_INTERVAL) {
                event = BTN_LONG_REPEAT;  // 触发重复事件
                lastRepeatTime = now;
            }
        }
    }

    return event;
}

3.4 Web服务器

cpp 复制代码

// Web服务器路由配置
void setupWebServer() {
    // 页面请求
    server.on("/", HTTP_GET, handleRoot);           // 主页面
    server.on("/style.css", HTTP_GET, handleCSS);   // 样式表
    server.on("/script.js", HTTP_GET, handleJS);    // JavaScript

    // API接口
    server.on("/api/status", HTTP_GET, handleStatus);      // 获取状态
    server.on("/api/play", HTTP_POST, handlePlay);        // 播放控制
    server.on("/api/pause", HTTP_POST, handlePause);      // 暂停
    server.on("/api/next", HTTP_POST, handleNext);        // 下一首
    server.on("/api/prev", HTTP_POST, handlePrev);        // 上一首
    server.on("/api/volume", HTTP_POST, handleVolume);    // 音量控制
    server.on("/api/songs", HTTP_GET, handleSongList);    // 歌曲列表

    // 错误处理
    server.onNotFound(handleNotFound);

    server.begin();
    Serial.println("✓ Web服务器已启动");
}

Web服务器打开，引用Web API处理函数

3.5 LVGL界面

cpp 复制代码

void createUI() {
    // 1. 创建主屏幕
    scr = lv_obj_create(NULL);
    lv_obj_set_size(scr, SCREEN_WIDTH, SCREEN_HEIGHT);
    lv_obj_set_style_bg_color(scr, COLOR_BG_MAIN, 0);
    lv_scr_load(scr);

    // 2. 创建标题栏
    header = lv_obj_create(scr);
    lv_obj_set_size(header, SCREEN_WIDTH, HEADER_HEIGHT);
    lv_obj_add_style(header, &style_header, 0);

    lblTitle = lv_label_create(header);
    lv_label_set_text(lblTitle, LV_SYMBOL_AUDIO "  MP3 Player");
    lv_obj_add_style(lblTitle, &style_label_title, 0);
    lv_obj_center(lblTitle);

    // 3. 创建歌曲信息卡片
    songCard = lv_obj_create(scr);
    lv_obj_set_size(songCard, CARD_WIDTH, CARD_HEIGHT);
    lv_obj_set_pos(songCard, CARD_MARGIN, HEADER_HEIGHT + 15);
    lv_obj_add_style(songCard, &style_card, 0);

    // 4. 创建控制按钮区域
    createControlButtons();

    // 5. 创建音量显示
    createVolumeDisplay();
}

DFPlayer音乐播放器UI组件创建流程

3.6 MP3模块初始化

cpp 复制代码

bool setupMP3() {
  Serial.println("→ 初始化DFPlayer...");

  mp3Serial.begin(9600, SERIAL_8N1, PIN_MP3_RX, PIN_MP3_TX);
  delay(500);

  if (!myDFPlayer.begin(mp3Serial, true, false)) {
    Serial.println("✗ DFPlayer通信失败");
    return false;
  }

  Serial.println("✓ DFPlayer通信成功");

  myDFPlayer.setTimeOut(500);
  myDFPlayer.volume(currentVolume);
  myDFPlayer.outputDevice(DFPLAYER_DEVICE_SD);
  myDFPlayer.EQ(DFPLAYER_EQ_NORMAL);
  delay(300);

  // 读取歌曲数量
  for (int i = 0; i < 3; i++) {
    int count = myDFPlayer.readFileCounts();
    if (count > 0 && count <= 255) {
      totalSongs = count;
      Serial.printf("✓ 检测到 %d 首歌曲\n", totalSongs);
      return true;
    }
    delay(200);
  }

  Serial.println("⚠ 未检测到MP3文件");
  return false;
}

四、项目结果演示

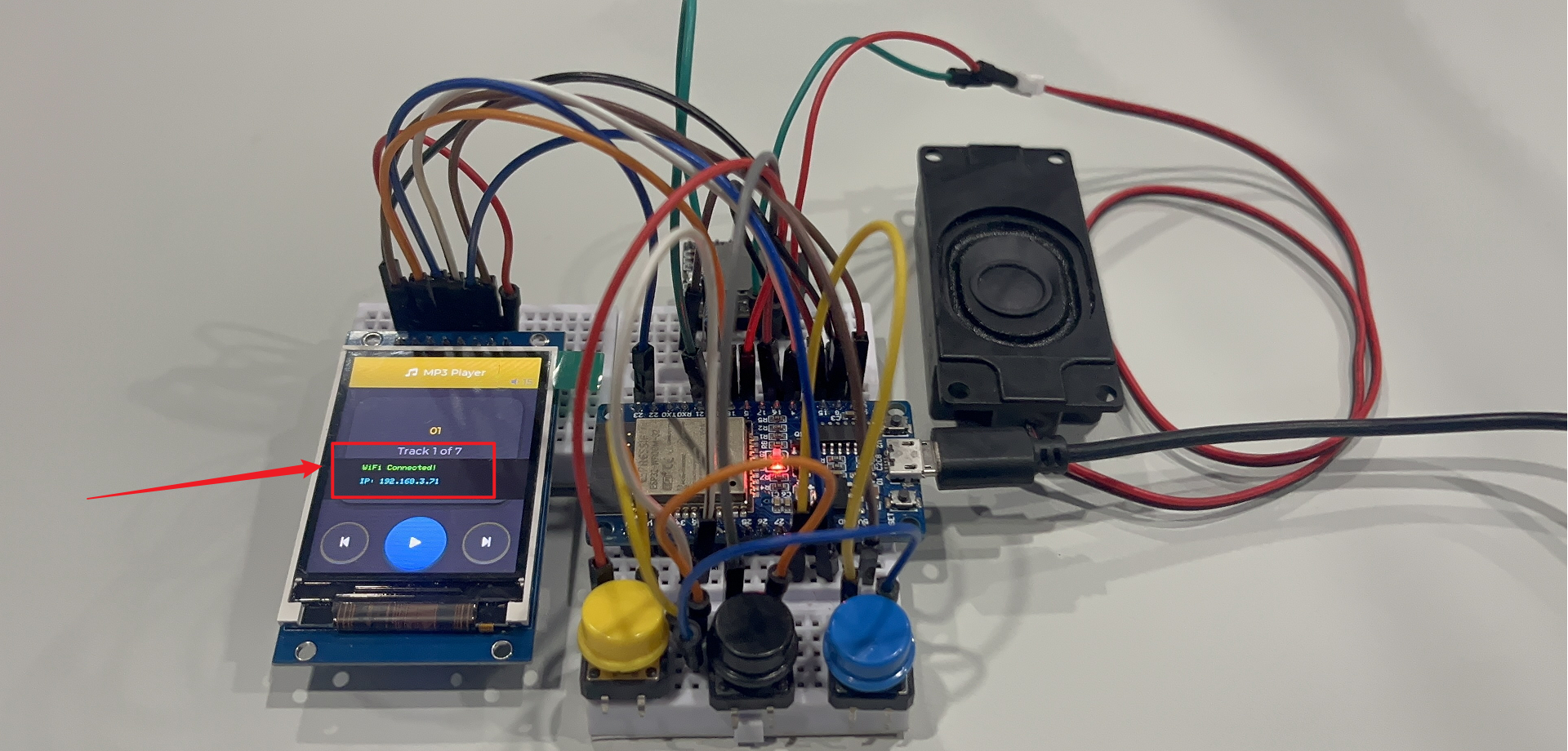

4.1 系统启动

屏幕显示启动画面，检测各模块；读取SD卡歌曲列表；尝试连接WiFi，失败则启动AP模式；LVGL界面和Web服务器启动；显示IP地址和控制方式

4.2 多控制方式

1）物理按键操作

短按播放键：播放/暂停切换；短按上一首/下一首：切换歌曲；长按上一首/下一首：音量调节；所有操作实时同步到Web和LVGL界面

2）Web界面操作

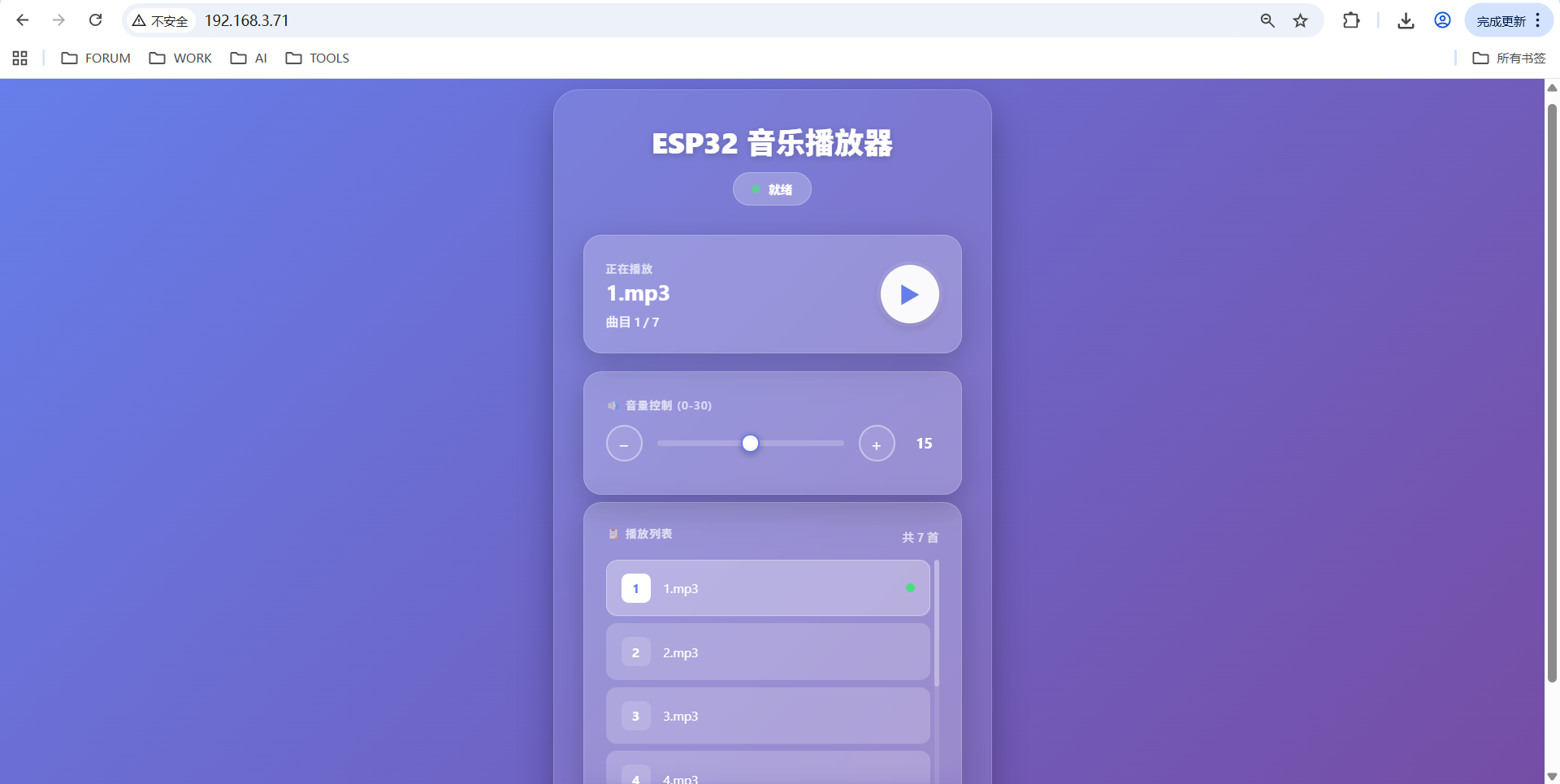

使用电脑/手机浏览器，访问显示屏或者串口打印出的IP

访问IP地址后，点击播放列表中的歌曲直接播放；滑动条或按钮调节音量，实时显示当前播放状态和歌曲信息

3）LVGL界面操作

实时显示歌曲数量和播放状态

4.3 视频演示

零知ESP32+DFPlayer全功能音乐系统演示

音乐播放器系统物理按键操作/多控制方式状态同步+Web界面和远程控制演示+LVGL GUI图形界面

五、DFPlayer MP3模块工作原理

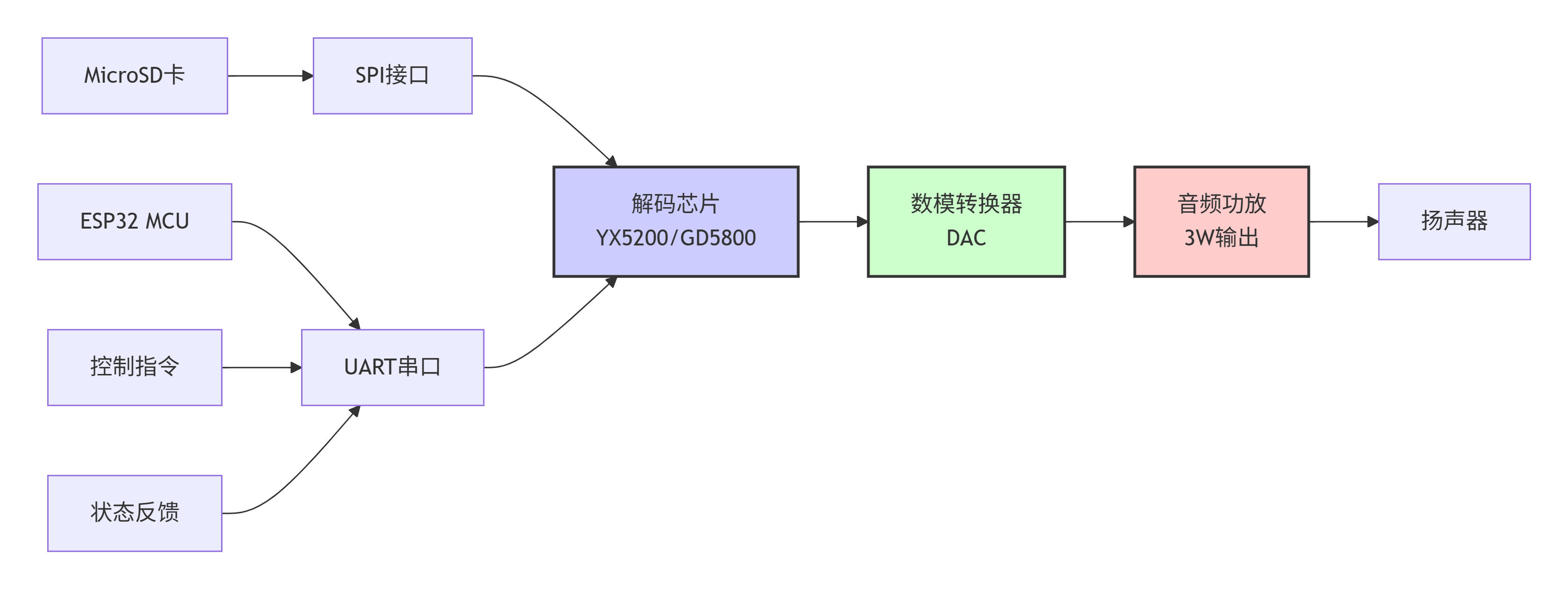

5.1 硬件架构图

比特流解析（读取MP3文件头）→霍夫曼解码（解压缩频域数据）→反量化（恢复MDCT系数）→IMDCT变换（时域到频域转换）→子带合成（合成PCM音频数据）→PCM输出（16位44.1kHz立体声输出）

5.2 通信协议详解

串口模式

串口指令格式：模块支持异步串口通讯模式,通过串口接受控制命令

指令名称	对应功能	功能描述
$S	起始位0x7E	每条命令反馈均以$开头，即0x7E
VER	版本	版本信息[目前默认为0xFF]
Len	len后字节个数	校验和不计算在内
CMD	命令字	表示具体的操作，比如播放/暂停等等
Feedback	命令反馈	是否需要反馈信息，1反馈，0不反馈
para1	参数1	查询的数据高字节（比如歌曲序号）
para2	参数2	查询的数据低字节
checksum	校验和[占两个字节]	累加和校验[不计起始位$]
$0	结束位	结束位0xEF

校验和计算

cpp 复制代码

uint16_t calculateChecksum(uint8_t *cmd, uint8_t len) {
    uint16_t sum = 0;
    for (uint8_t i = 1; i < 7; i++) {  // 字节1-6
        sum += cmd[i];
    }
    return -sum;  // 取反
}

// 示例：播放第5首歌曲
uint8_t playSong5[] = {
    0x7E, 0xFF, 0x06, 0x03, 0x00, 0x00, 0x05, 0xFE, 0xF9, 0xEF
    //       ↑           ↑           ↑
    //    固定长度   播放指令   歌曲编号5
};

串口控制指令示例

指令码	功能	参数说明	响应格式
0x01	下一首	无参数	0x3F + 0x01
0x02	上一首	无参数	0x3F + 0x02
0x03	播放指定文件	文件编号1-255	0x3F + 文件编号
0x04	音量调整	音量值0-30	0x3F + 音量值
0x05	设置EQ	0-5模式	0x3F + EQ值

串口发送7E FF 06 0E 00 00 00 FE ED EF暂停播放器

六、常见问题解答

Q1：Web界面无法访问怎么办？

*A：排查步骤：*检查网络连接，命令行输入ping 192.168.x.xxx;观察串口输出的ESP32 IP地址；检查防火墙设置，确保防火墙允许80端口；AP模式连接，STA模式失败自动切换

Q2：SD卡无法识别或读取？

*A：排查流程：*格式化SD卡FAT32，4096簇格式，检查文件命名，按顺序复制到SD卡根目录下，确保mp3格式正确

Q3：系统内存不足或重启？

A：内存优化策略：

cpp 复制代码

// 1. 减少LVGL缓冲区
static lv_color_t buf[SCREEN_WIDTH * 8];  // 从10行减少到8行

// 2. 优化Web界面
const char HTML_PAGE[] PROGMEM;  // 使用PROGMEM存储

// 3. 减少串口缓冲区
mp3Serial.setRxBufferSize(128);  // 默认256
mp3Serial.setTxBufferSize(128);

// 4. 监控内存使用
void checkMemory() {
    Serial.printf("Free heap: %d bytes\n", ESP.getFreeHeap());
    Serial.printf("Min free: %d bytes\n", ESP.getMinFreeHeap());
}

项目资源整合

DFPlayer MP3模块： DFPlayer Mini Manual

DFPlayer 库文件： DFRobot/DFRobotDFPlayerMini
