因为我最近经常用一些模块，但是没有对应的模块封装。所以再次记录一下。
一、 创建元件（原理图库）
步骤：
电路符号是器件在原理图中的图形表示，定义了引脚功能。

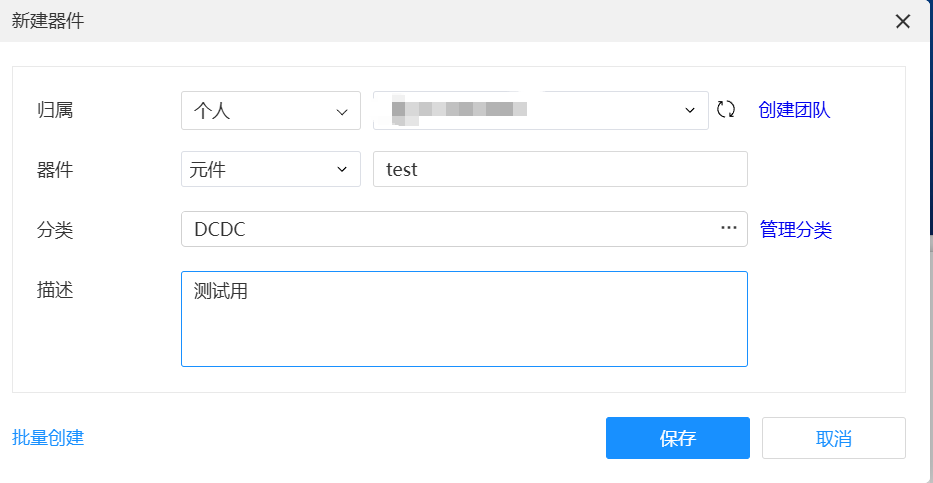

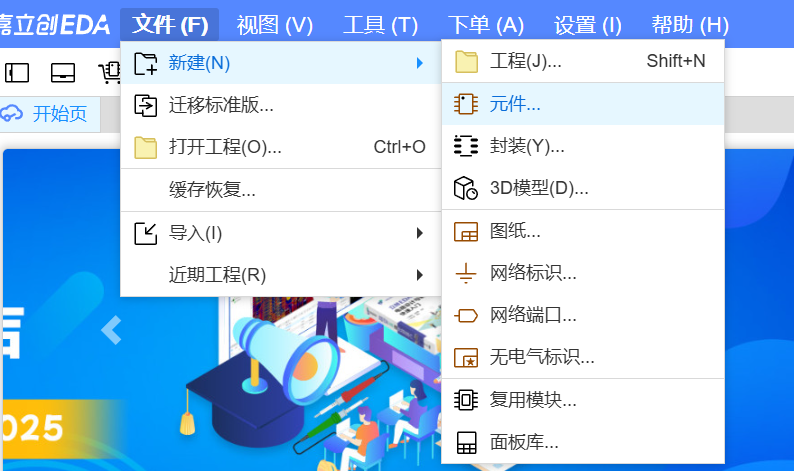

- 新建元件 ：在编辑器顶部菜单栏，点击 "文件" -> "新建" -> "元件" 。你可以为符号命名，例如
My_IC_Symbol。
-
绘制图形与放置引脚：
-

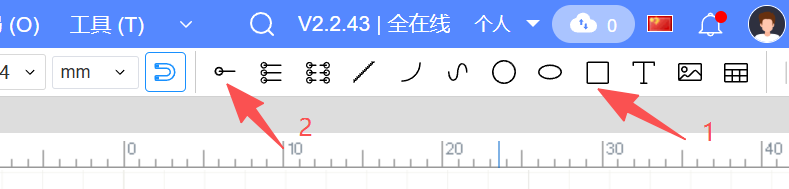

使用右侧工具栏的线条、矩形等工具绘制器件的外形轮廓。
-
点击 "放置" -> "引脚" 或使用快捷键
P来放置引脚。关键一步 ：放置时或放置后，在右侧属性面板中为每个引脚设置准确的 "编号" 和 "名称" 。这个编号必须与后续封装的焊盘编号严格一一对应 ，否则转换PCB时会报错。
-
注意：带点的一端是需要和外部连接的网络点，朝外。如图，不要搞反了。
-
- 设置属性：在左侧"属性"面板中，可以预设一些属性，如将"位号"设为"U?"，并在"关键属性"中添加"值"（Value）等。完成后保存。
二、 创建PCB封装
封装定义了器件在PCB上的焊盘位置、尺寸和轮廓丝印。
方法一：手动绘制封装（推荐用于非标准封装）
这是最通用的方法，需要依据元件的数据手册（Datasheet）进行绘制。
-

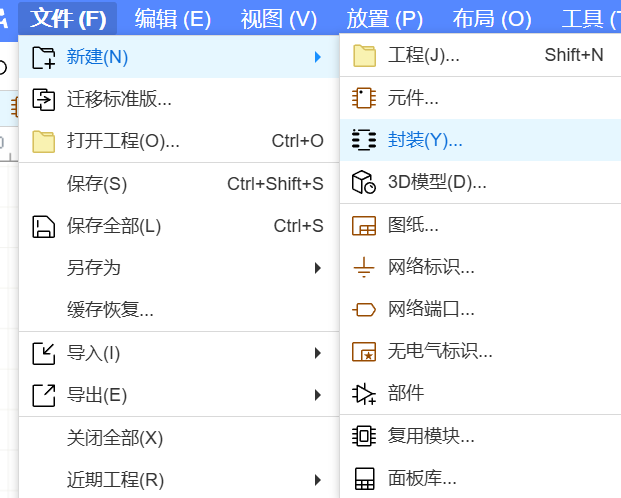

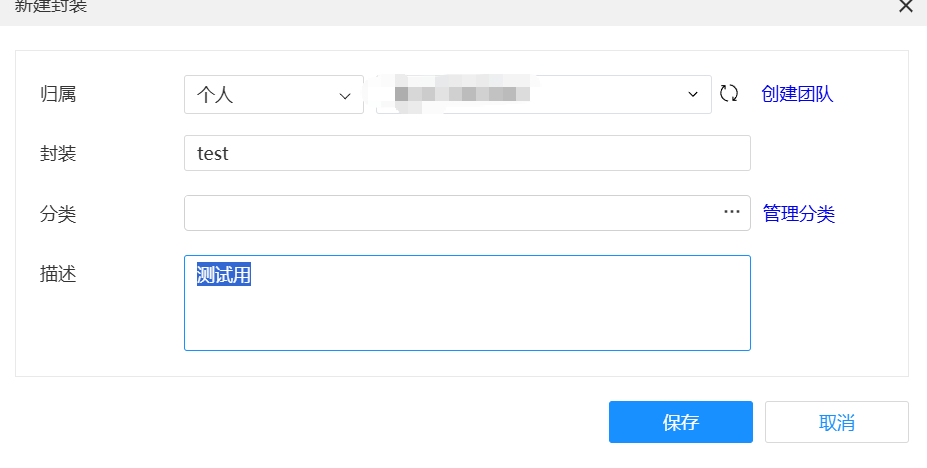

新建封装 ：点击 "文件" -> "新建" -> "封装" 。建议命名时参考官方命名规范，便于管理。
-
-
放置并设置焊盘：
-
使用快捷键
P放置焊盘。 -

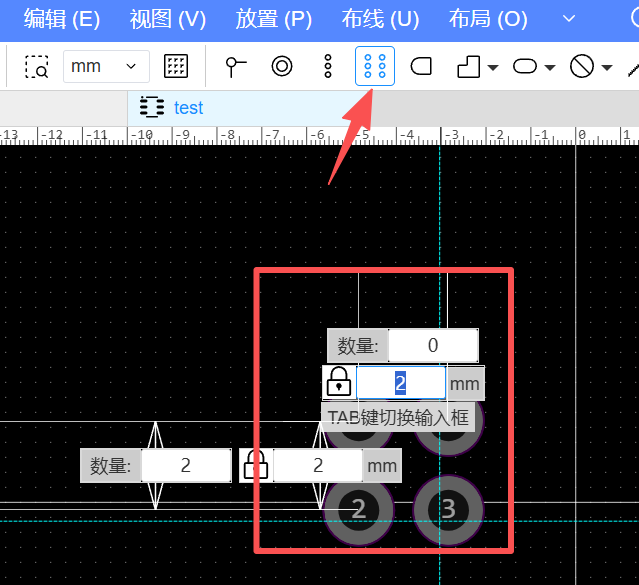

我以标准的圆形通孔焊盘为例，选择是双排或者单排，然后输出通孔中间的间距，按TAB键可以进行输入。
-
-

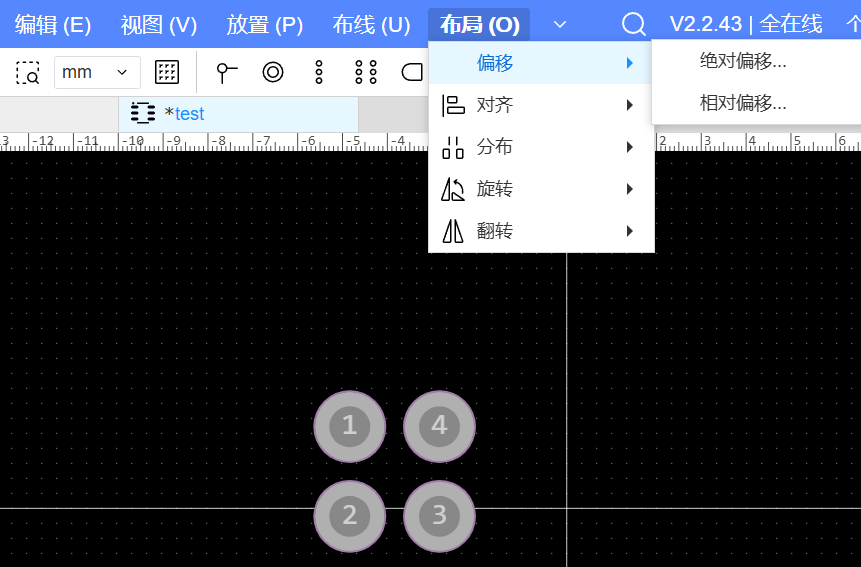

对于精确定位，可以使用"布局"菜单下的"偏移"工具（相对偏移/绝对偏移）来精准放置焊盘。
-
-
-

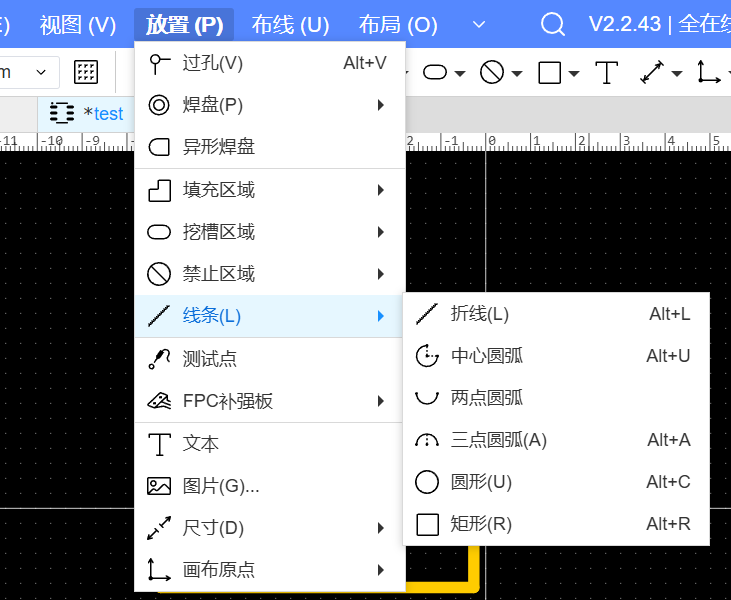

绘制丝印 ：将工作层切换到 "顶层丝印层"，使用导线或圆弧工具绘制器件的外形轮廓和极性标识。
-
-
设置原点与检查：
-

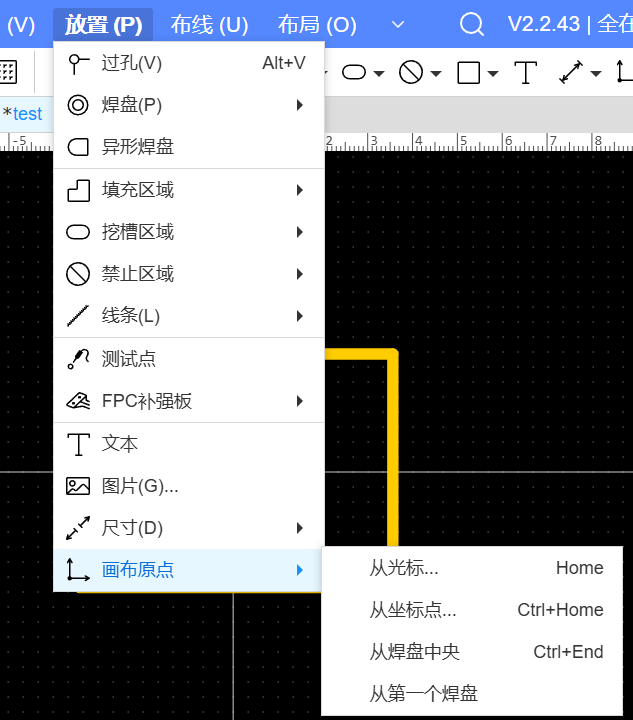

点击 "放置" -> "设置画布原点"，通常建议设置为封装的几何中心或第1引脚，便于后期布局。
-
-

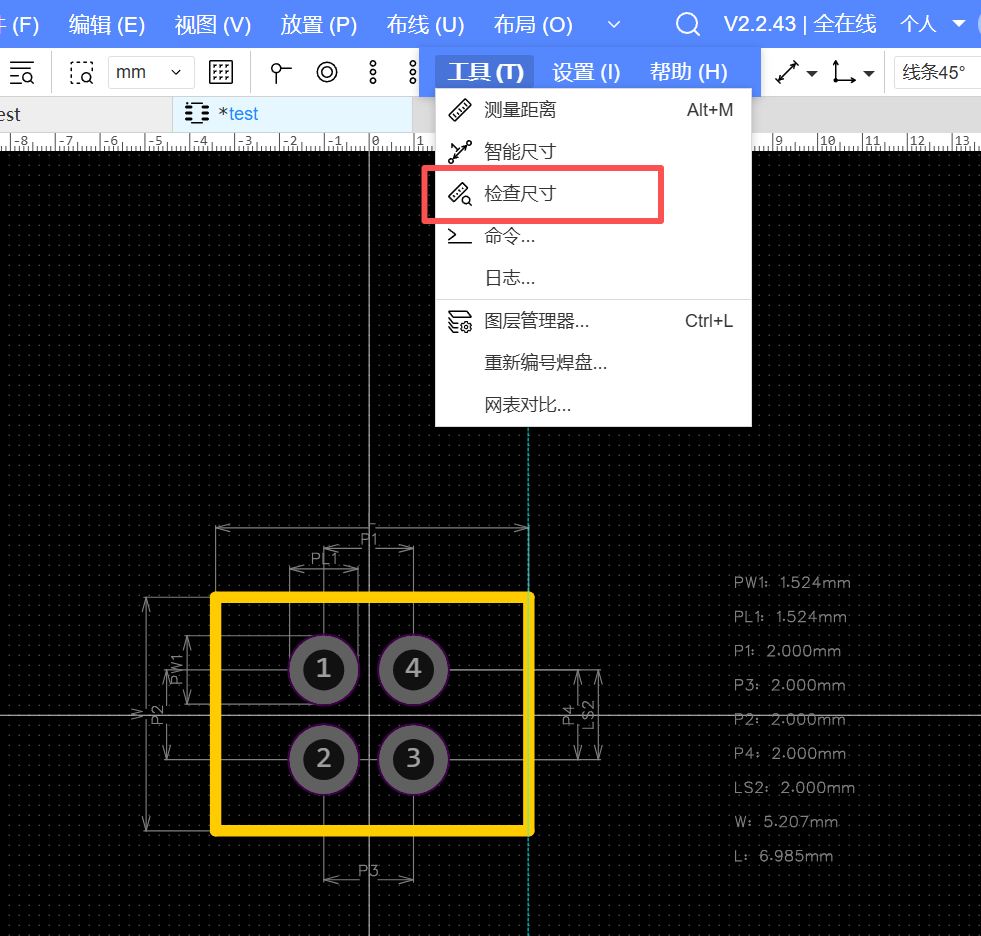

完成后，务必使用 "工具" -> "尺寸检查" 功能核对关键距离。
-
-
三、 创建并关联完整器件
这是将符号和封装组合成可用元件库的最后一步。
-

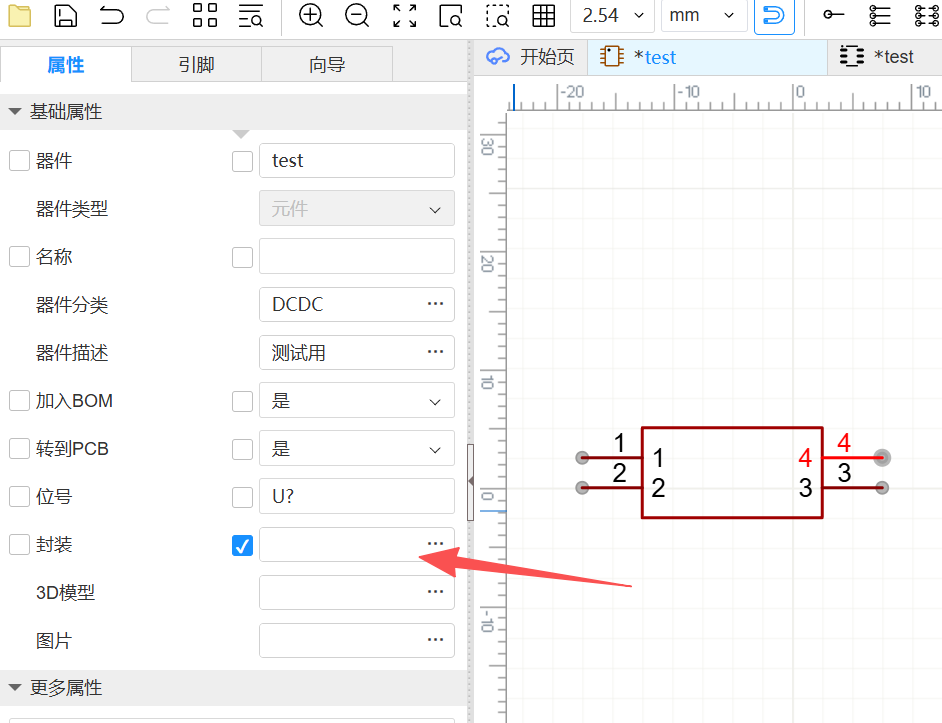

选择关联：在第一步新建的元件中，选择封装
-
-
关联符号与封装：
-

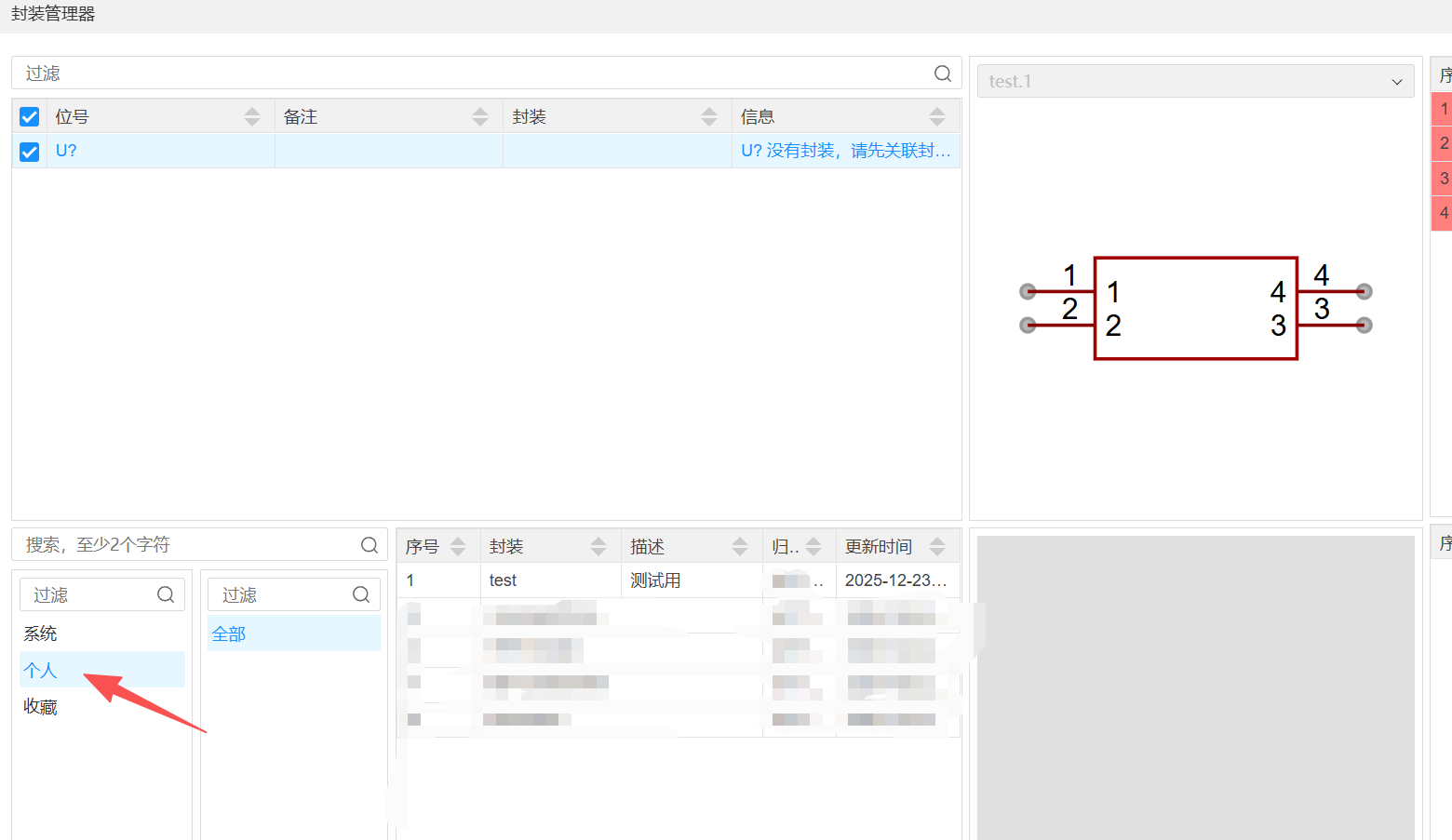

选择个人，添加第二步增加的封装。点击右下脚的确定，则这个元件和封装就添加完成了。
