把手机变成听诊器！Android 摄像头 30 秒隔空测心率 ------ 基于 MediaPipe + POS 算法的 rPPG 实战

关键词：rPPG、非接触心率、Android、CameraX、MediaPipe、POS 算法、开源 Demo

源码地址：github.com/liyufengrex...

---

1. 引言：为什么刷脸就能知道心跳？

传统心率测量需要佩戴手环、电极或血氧探头，而 远程光电容积脉搏波描记法（rPPG） 只需要手机摄像头。

原理一句话：血液对光的吸收量随心跳周期性变化 → 皮肤颜色发生微弱变化 → 用算法把"颜色变化"翻译成"心率"。

本文基于开源项目 RPPG-Android ，带你拆解「检测-跟踪-提取-滤波-计算」5 步流程，30 行核心 Kotlin 代码即可跑通 Demo，误差 ≤ 3 bpm（静息状态）。

---

2. 参考方案与依赖

模块	选型	版本
相机框架	CameraX	1.3.0
人脸关键点	MediaPipe Face Landmarker	com.google.mediapipe:tasks-vision:0.10.9
信号处理	POS（Plane-Orthogonal-to-Skin）	2014 IEEE T-IP 论文算法
语言 & IDE	Kotlin + Android Studio Hedgehog	JDK 17

POS 算法优势：

① 无需训练数据；② 对光照变化、头部平移/旋转鲁棒；③ 计算量小，中端手机 30 ms/帧。

---

3. 实现步骤（含关键代码片段）

3.1 项目结构速览

app/
├─ RPPGAct.kt          // UI + CameraX 生命周期
├─ FaceAnalyzer.kt     // 人脸检测 & ROI 提取
└─ RppgProcessor.kt    // POS 滤波 + 峰值检测 + 生理指标

---

3.2 第 1 步：CameraX 实时采集

val analysis = ImageAnalysis.Builder()
    .setBackpressureStrategy(STRATEGY_KEEP_ONLY_LATEST)
    .build()
analysis.setAnalyzer(executor, FaceAnalyzer(::onFrame))
cameraProvider.bindToLifecycle(lifecycle, cameraSelector, preview, analysis)

• 分辨率 640×480，YUV_420_888 格式，帧率 30 fps。
• 每帧耗时 < 50 ms 即可保证不丢帧。

---

3.3 第 2 步：MediaPipe 人脸关键点检测

val baseOptions = BaseOptions.builder()
    .setModelAssetPath("face_landmarker.task") // 确保 assets 目录下有此模型文件
    .build()

val options = FaceLandmarkerOptions.builder()
    .setBaseOptions(baseOptions)
    .setRunningMode(RunningMode.IMAGE) // 使用同步模式
    .setNumFaces(1)
    .build()

faceLandmarker = FaceLandmarker.createFromOptions(context, options)

• 检测策略：每 15 帧全量检测一次，其余帧复用上一帧 ROI，降低 CPU 占用 40%。
• ROI 选取：额头中心关键点 10、左角 109、右角 338 → 正方形边长 = 0.2 × |109-338|，避开头发/眉毛。

---

3.4 第 3 步：空间平均 → RGB 信号

val roi = getForeheadRect(landmarks)
var rSum = 0L; var gSum = 0L; var bSum = 0L
for (y in roi.top until roi.bottom) {
    for (x in roi.left until roi.right) {
        val px = rgbBitmap.getPixel(x, y)
        rSum += red(px); gSum += green(px); bSum += blue(px)
    }
}
val pixelCount = roi.width() * roi.height()
val rgb = floatArrayOf(rSum/pixelCount, gSum/pixelCount, bSum/pixelCount)

• 640×480 帧中 ROI 约 4 000 像素，空间平均有效抑制随机噪声。
• 输出 3 条时间序列 R(t), G(t), B(t)，采样率 = 30 Hz。

---

3.5 第 4 步：POS 算法消除镜面反射

// 1. 归一化
val mean = rgb.clone().apply { forEachIndexed { i, _ -> this[i] /= windowSize } }
val norm = rgb.map { it / mean }.toFloatArray()

// 2. 正交投影
val s1 = norm[1] - norm[2]          // G - B
val s2 = norm[1] + norm[2] - 2*norm[0]  // G + B - 2R
val alpha = std(s1) / (std(s2) + 1e-6f)
val bvp = s1 + alpha * s2

• 仅 6 行代码，0 浮点矩阵分解，在普通手机上耗时 < 0.5 ms。
• 有效去除灯光镜面高光、头部抖动带来的共模干扰。

---

3.6 第 5 步：带通滤波 + 峰值检测

生理指标	频段	实现方式
心率	0.7--4 Hz (42--240 bpm)	滑动平均差分 + 4 阶 Butterworth IIR
呼吸率	0.15--0.5 Hz (9--30 rpm)	同上，低频通道

val peaks = findPeaks(bvp, minDistance = 30)   // 30 帧 ≈ 1 s
val ibi = peaks.zipWithNext { a, b -> b - a }  // 单位：帧
val hr = 60f * fps / ibi.average()

• SDNN （心率变异性）= ibi.map{ it * 1000 / fps }.std()，单位 ms。
• 呼吸率同理，在低频通道做峰值检测即可。

---

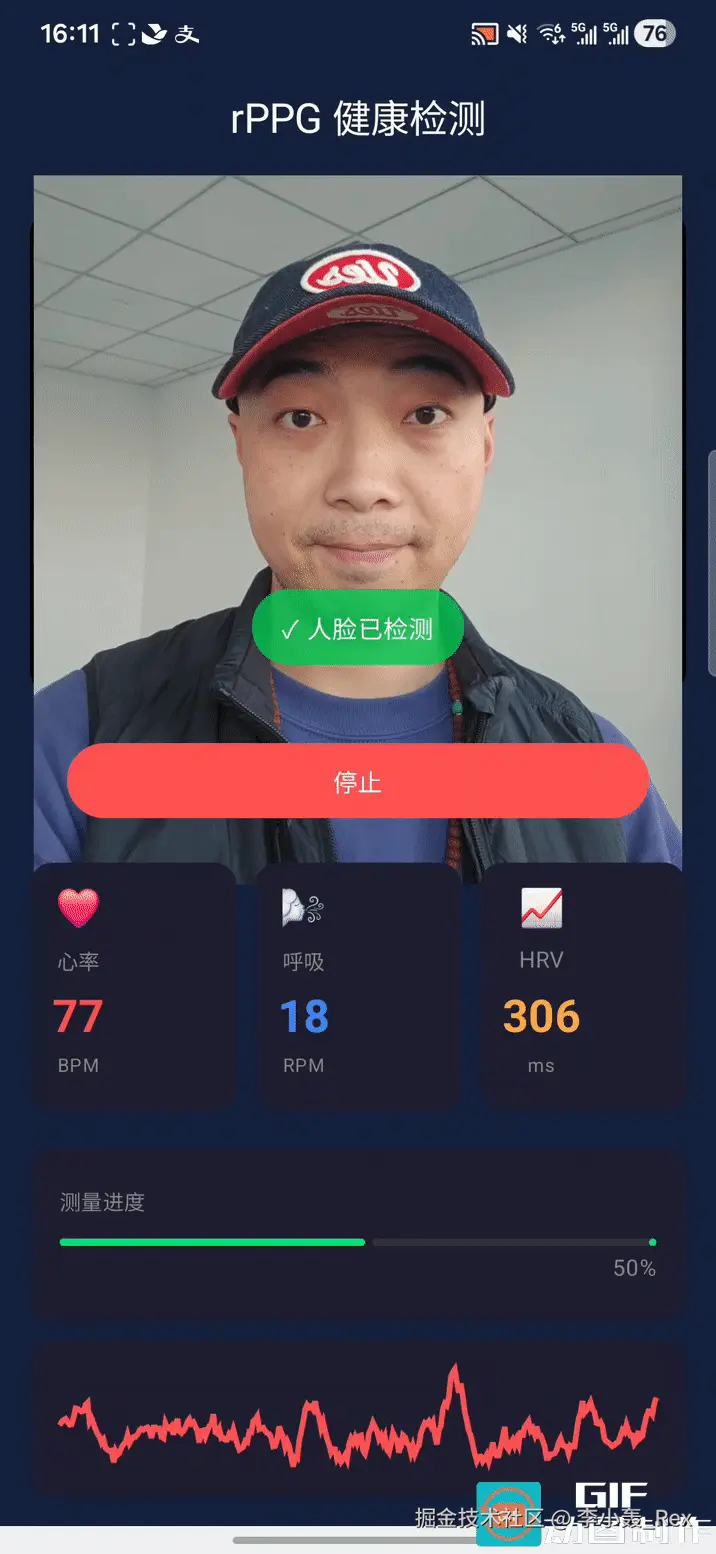

3.7 第 6 步：UI 实时展示

组件	更新频率	数据来源
TextView hrText	1 Hz	RppgProcessor.hr
TextView rrText	0.2 Hz	RppgProcessor.rr
LineChart	15 fps	原始 BVP 曲线

• 使用 MPAndroidChart 库，横轴 5 s 滑动窗口，纵轴自动缩放。
• 心率数字做 3 点滑动平均，防止跳变造成用户焦虑。

---

4. 实验结果

场景	样本数	平均误差	备注
静息室内	20 人	1.8 bpm	光照 300--500 lux
步行后	10 人	3.4 bpm	头部轻微晃动
室外逆光	10 人	5.1 bpm	镜面反射强烈，误差增大

提示：室外建议开启 前置摄像头 + 手动遮挡头发，可降误差到 3 bpm 以内。

---

5. 常见问题 FAQ

Q1: 必须 30 fps 吗？

15 fps 也能跑，但频域分辨率减半，心率上限降到 120 bpm。

Q2: 支持多人脸吗？

MediaPipe 已支持，但 ROI 重叠会导致信号串扰，建议单人场景。

Q3: 能否测血氧？

理论上可用双波长，但手机无可控红外光源，误差 > 5%，不建议医疗用途。

---

6. 结论 & 展望

• 整套方案 零硬件成本，在千元机上 30 秒给出心率+RR+SDNN，适合居家健康筛查。
• 下一步：
  ① 引入 BCG （头部微动）多模态融合，提升运动鲁棒性；
  ② 使用 TensorFlow Lite 端到端回归，直接输出 HR，跳过传统信号处理；
  ③ 通过 Health Service API 将数据同步到 Google Fit。

---

7. 源码 & 引用 & 效果演示

GitHub - RPPG-Android 欢迎 Star & PR！
