同步辐射EXAFS拟合与数据分析的基本原理和处理流程
同步辐射扩展X射线吸收精细结构（EXAFS）光谱是研究材料局部原子结构的强大工具，广泛应用于材料科学、化学和物理学等领域。本文将系统介绍EXAFS数据从原始处理到最终拟合的完整流程。
一、 EXAFS 基本原理
EXAFS是X射线吸收光谱中吸收边高能区域的振荡信号，来源于中心原子发出的光电子波与周围配位原子散射波的干涉效应。这种干涉效应调制了X射线吸收系数，其振荡信号包含了配位原子的种类、数量、距离和无序度等关键结构信息。 EXAFS的优势在于其元素特异性，能够针对特定元素分析其局域环境，且对非晶态和纳米材料同样有效，弥补了X射线衍射对长程有序结构的依赖。
二、 EXAFS 数据处理流程
2.1 数据预处理与归一化
同一测试样品在不同X射线强度、样品浓度和采集模式下得到的跳跃高度会有差异。归一化处理旨在消除这些影响，使数据统一标准。具体方法是将XAFS谱的吸收边强度定义为"1"，通过边前和边后数据拟合得到原子的本底吸收，进而计算归一化吸收系数。 关键步骤：
能量校准（E0校正）
选择适当的边前和边后区域进行多项式拟合
将吸收边跳跃高度归一化为1
2.2 E-k转换

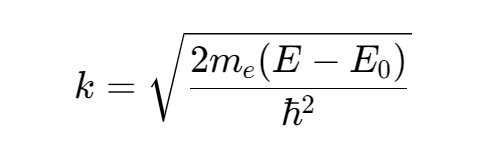

将能量空间的XAFS数据χ(E)转换到波矢空间χ(k)，公式为：
其中me为电子质量，E0为吸收边能量，ħ为约化普朗克常数。转换后，数据变为等k间隔，便于后续傅里叶变换。由于高能部分信号衰减严重，通常进行k^n加权（n=1，2，3）以恢复高k部分的权重。
2.3 傅里叶变换
傅里叶变换将k空间数据转换为实空间的径向分布函数（R空间）。变换后的图谱中，不同的峰代表不同配位壳层的原子。 重要注意事项：
R空间中峰的位置不等于真实键长，通常比真实值短0.3-0.4Å
峰高与配位数正相关，但也受无序度影响
一个峰可能是多种配位原子叠加而成，不能简单将每个峰对应单一配位
2.4 壳层拟合
壳层拟合是EXAFS分析的核心，通过理论模型与实验数据匹配，提取结构参数。常用软件为Demeter套件（含Athena和Artemis）。

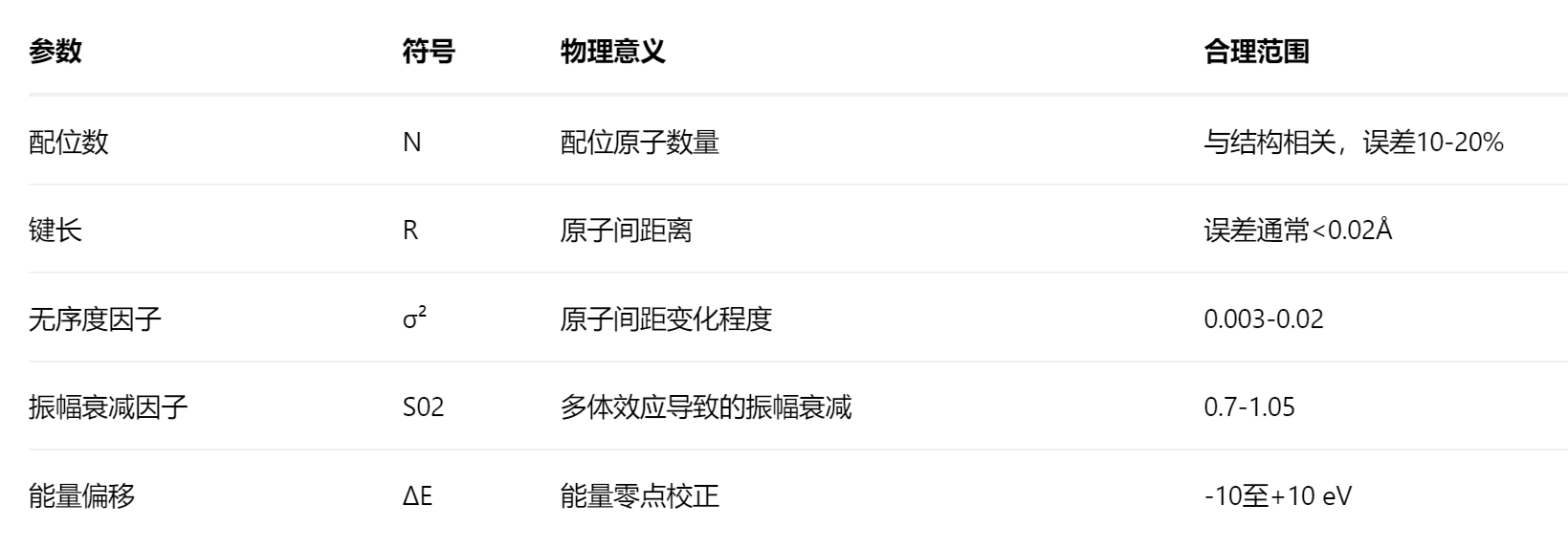

表：EXAFS拟合的关键参数及其物理意义
拟合过程基于最小二乘法，通过Monte Carlo方法对模型参数进行校正，使理论谱与实验谱最佳匹配。
三、软件操作步骤
3.1 Athena数据处理
导入数据：将原始数据拖入Athena，根据测试模式（透射或荧光）选择相应参数
能量校准：定位吸收边位置（一阶微分最高点）
背景扣除：选择适当的边前和边后区域
归一化处理：确保吸收边跳跃高度为1
数据导出：保存为.prj项目文件供Artemis使用
3.2 Artemis拟合步骤
导入数据：在Artemis中打开Athena导出的.prj文件
导入结构模型：使用.cif格式的晶体学文件，通过FEFF计算理论散射路径
选择散射路径：将Reff与待拟合峰位置匹配的路径拖入拟合列表
设置拟合参数：在GDS窗口中定义拟合变量（N、S02、ΔE、σ²等）
执行拟合：选择适当的k和R空间范围，点击Fit进行拟合

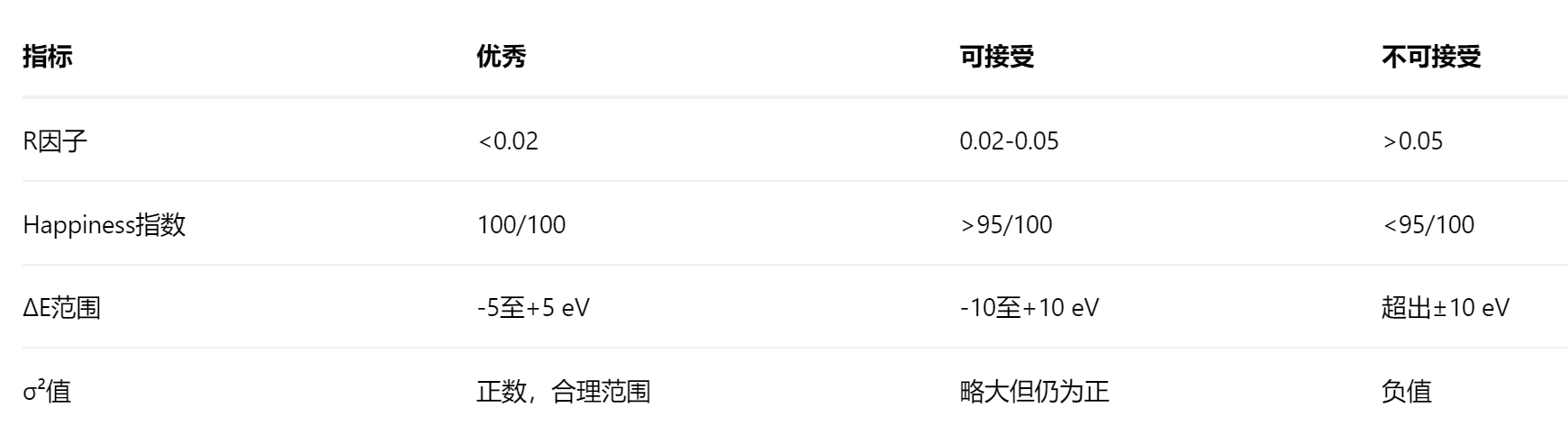

表：拟合质量评估标准
四、拟合结果验证与注意事项
拟合结果需从多方面验证其合理性：
参数合理性：ΔE应在-10到+10 eV范围内；σ²必须为正值；同系列样品中同种配位的ΔE应接近
物理意义：配位数应为正整数或合理分数（混合相）；键长应符合化学常识
模型选择：一个数据可能有多种拟合方式，需基于对样品结构的先验知识选择合理模型
限制因素：EXAFS提供的是二维平均结构，无法直接确定立体构型；配位数误差较大（10-20%）；对重元素或无序体系解析难度大
独立点数：待拟合参数数量应小于独立点数Nidp = (2ΔR × Δk)/π，避免过度拟合
五、小波变换与 XANES 分析
5.1 小波变换分析
小波变换是EXAFS分析的新方法，能同时展示R空间和k空间信息。不同原子序数的配位原子在小波变换图中有特定分布：轻原子信号集中在低k区域，重原子信号向高k区域偏移，便于直观识别配位原子种类。
5.2 XANES分析
XANES（近边结构）分析可获取价态和对称性信息：
价态分析：吸收边位置随氧化态升高向高能方向移动（经验值：2-3 eV/单位氧化态）
对称性分析：边前峰强度与几何构型相关，如四面体结构通常有强边前峰
六、应用实例
EXAFS在先进材料表征中发挥重要作用，例如：
单原子催化剂：确认金属原子是否以单分散形式存在，以及配位环境
电极材料研究：通过原位EXAFS追踪电化学过程中材料的结构演变
纳米材料：分析纳米颗粒的尺寸效应和表面配位状态
总结
同步辐射EXAFS数据分析是一个系统的过程，从数据预处理到最终拟合验证，每一步都需要严谨操作。成功的分析不仅依赖于软件操作技巧，更需要对物理原理的深入理解和经验判断。随着同步辐射技术和分析方法（如机器学习）的发展，EXAFS在材料科学中的应用将更加广泛和深入。
