USB描述符

USB描述符详解：设备的"身份证"和"能力说明书"

一、USB设备的多层次结构：一个身体，多重身份

核心概念：USB设备就像"变形金刚"

想象一下，一个USB设备可以像变形金刚 一样，在不同的场合展现不同的形态和能力。这种灵活性是通过USB的分层描述机制实现的。

---

二、生动的例子：理解"物理设备"与"逻辑功能"

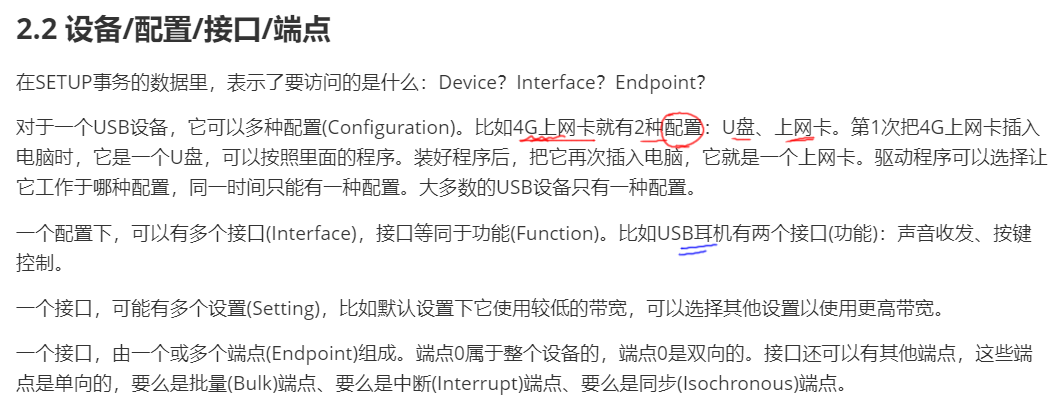

例子1：4G上网卡------同一硬件，两种形态

详细解释：

• 第一次插入 ：电脑识别为U盘

  • 为什么？设备激活了"配置1"（U盘模式）

  • 你可以拷贝驱动程序和安装文件

• 安装驱动后再次插入 ：电脑识别为上网卡

  • 驱动程序告诉设备："切换到配置2"

  • 设备重新配置，变成网络设备

关键点：

• 两种配置不能同时激活，就像人不能同时是"司机"和"厨师"

• 切换配置需要主机发送SET_CONFIGURATION命令

例子2：USB耳机------一个设备，多种功能

详细解释：

• 音频功能：处理声音的播放和录制

• 按键控制：处理音量调节、静音按钮等

• 为什么分开？因为不同的功能需要不同的驱动程序管理

关键点：

• 多个接口可以同时工作，就像耳机一边播放音乐一边响应按键

• 每个接口是独立的"逻辑设备"

---

三、四层结构详解：从宏观到微观

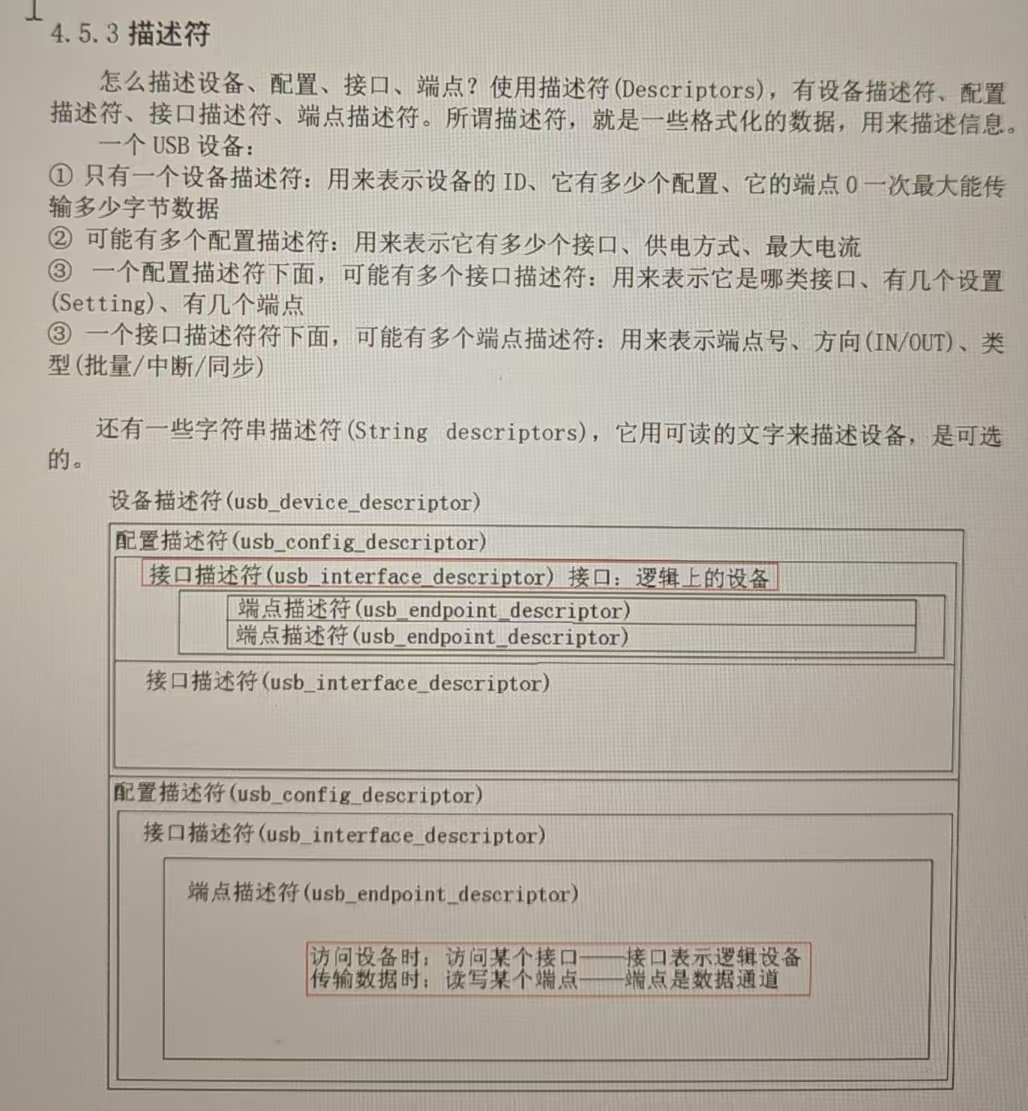

结构层次关系

USB设备（物理实体）
├── 设备描述符（我是谁）
│   └── 配置描述符（我有几种工作模式）
│       ├── 接口描述符（我能做什么功能1）
│       │   ├── 端点描述符（我的数据通道1）
│       │   └── 端点描述符（我的数据通道2）
│       └── 接口描述符（我能做什么功能2）
│           └── 端点描述符（我的数据通道3）
└── 字符串描述符（我的名字和说明）

第1层：设备描述符（Device Descriptor）

这是设备的"身份证"，每个设备只有一份。

包含信息：

• 基础身份：厂商ID、产品ID、设备版本号

• 能力信息：设备支持的配置数量

• 通信基础：端点0的最大数据包大小（控制通道容量）

• 可选信息：厂商名、产品名、序列号的字符串索引

现实类比：

设备描述符就像你的身份证：
姓名：XXX公司USB设备
身份证号：VID=0x1234, PID=0x5678
性别：USB2.0设备
住址：端点0最大包64字节

第2层：配置描述符（Configuration Descriptor）

这是设备的"工作模式说明书"，一个设备可以有多个。

包含信息：

• 模式特性：该配置下的接口数量

• 电源需求：供电方式（自供电/总线供电）、最大电流

• 配置编号：用于选择该配置的编号

关键特性：

• 同一时间只能激活一个配置，就像你同一时间只能从事一份职业

• bmAttributes字段：第6位=1表示自供电，第5位=1表示支持远程唤醒

• bMaxPower字段：单位是2mA，值50表示需要100mA电流

第3层：接口描述符（Interface Descriptor）

这是设备的"功能说明书"，一个配置下可以有多个接口。

包含信息：

• 功能分类：接口类型（音频、HID、大容量存储等）

• 通道数量：该接口下的端点数量（不包括端点0）

• 设置选项：备用设置（Alternate Setting）数量

重要概念：

1. 接口类（bInterfaceClass）：

   • 0x08：大容量存储类（U盘）

   • 0x03：HID类（鼠标、键盘）

   • 0x01：音频类

   • 0x0E：视频类

2. 备用设置（Alternate Setting）：

   • 同一个接口可以有不同设置，比如不同的带宽要求

   • 默认设置编号为0，可以动态切换到其他设置

第4层：端点描述符（Endpoint Descriptor）

这是设备的"数据通道说明书"，一个接口下有多个端点。

包含信息：

• 通道地址：端点号（0-15）+ 方向（IN/OUT）

• 传输类型：批量、中断、同步

• 通道容量：最大数据包大小

• 查询频率：轮询间隔（对中断/同步端点）

端点地址编码：

端点地址 = (方向 << 7) | 端点号
例如：0x81 = 10000001B
      ↑      ↑
      方向IN  端点号1

三种端点的区别：

端点类型	数据可靠性	时序要求	典型应用
批量端点	高（有重传）	无要求	U盘、打印机
中断端点	高	周期性查询	鼠标、键盘
同步端点	低（无重传）	固定间隔	摄像头、音响

特殊成员：端点0

• 地位特殊：不通过端点描述符描述

• 信息位置 ：其最大包大小在设备描述符的bMaxPacketSize0字段

• 功能固定：专门用于控制传输，所有设备都必须有

---

四、描述符的读取过程：主机如何了解设备

枚举过程中的描述符读取顺序

1. 读取设备描述符（至少前8字节，获取端点0最大包大小）
2. 设置设备地址（SET_ADDRESS）
3. 再次读取完整设备描述符
4. 读取配置描述符（包括所有接口和端点描述符）
5. 根据接口类加载相应驱动程序
6. 驱动程序选择配置（SET_CONFIGURATION）

关键细节：配置描述符的"打包返回"

当主机请求配置描述符时，设备会一次性返回：

1. 配置描述符本身（9字节）

2. 所有接口描述符（每个9字节）

3. 所有端点描述符（每个7字节）

4. 可能还有其他类特定描述符

为什么打包 ？因为配置描述符的wTotalLength字段告诉主机这个配置的总长度。

---

五、实际数据结构示例

设备描述符实例（18字节）

// 假设一个USB鼠标的设备描述符
struct {
    bLength = 18,           // 描述符长度
    bDescriptorType = 1,    // 设备描述符类型
    bcdUSB = 0x0110,        // USB 1.1
    bDeviceClass = 0,       // 类在接口描述符中定义
    bDeviceSubClass = 0,
    bDeviceProtocol = 0,
    bMaxPacketSize0 = 8,    // 端点0最大包8字节
    idVendor = 0x1234,      // 厂商ID
    idProduct = 0x5678,     // 产品ID
    bcdDevice = 0x0100,     // 设备版本1.0
    iManufacturer = 1,      // 字符串描述符索引1
    iProduct = 2,           // 字符串描述符索引2
    iSerialNumber = 0,      // 无序列号
    bNumConfigurations = 1  // 只有一个配置
};

配置描述符实例（9字节）

struct {
    bLength = 9,
    bDescriptorType = 2,    // 配置描述符类型
    wTotalLength = 34,      // 配置总长度34字节
    bNumInterfaces = 1,     // 1个接口
    bConfigurationValue = 1,// 配置编号1
    iConfiguration = 0,     // 无配置字符串
    bmAttributes = 0xA0,    // 总线供电，支持远程唤醒
    bMaxPower = 50          // 100mA (50 * 2mA)
};

接口描述符实例（9字节）

struct {
    bLength = 9,
    bDescriptorType = 4,    // 接口描述符类型
    bInterfaceNumber = 0,   // 接口0
    bAlternateSetting = 0,  // 默认设置
    bNumEndpoints = 1,      // 1个端点（除了端点0）
    bInterfaceClass = 3,    // HID类
    bInterfaceSubClass = 1, // 引导接口
    bInterfaceProtocol = 2, // 鼠标协议
    iInterface = 0          // 无接口字符串
};

端点描述符实例（7字节）

struct {
    bLength = 7,
    bDescriptorType = 5,    // 端点描述符类型
    bEndpointAddress = 0x81,// IN端点，端点1
    bmAttributes = 0x03,    // 中断传输
    wMaxPacketSize = 4,     // 最大包4字节
    bInterval = 10          // 10ms轮询间隔
};

---

六、重要概念澄清和易错点

1. 配置 vs 接口：什么时候用哪个？

• 选择配置：当需要完全改变设备的工作模式时（如U盘↔上网卡）

• 选择接口：当需要启用/禁用某个功能时（如关闭耳机的麦克风）

2. 端点0的特殊性

• 双向性：既是IN也是OUT端点

• 无需描述符：特性在设备描述符中定义

• 固定用途：专用于控制传输

3. 字符串描述符的可选性

• 不是必须：设备可以没有字符串描述符

• 索引机制 ：其他描述符中的iManufacturer等字段是字符串索引

• 多语言支持：字符串描述符可以支持多种语言

4. 描述符的"树形结构"特性

• 不可跳跃：主机必须按层次理解设备

• 自包含：每个描述符都有长度和类型字段

• 扩展性：可以通过类特定描述符扩展功能

---

七、实践应用：如何查看真实设备的描述符

在Windows上可以使用USBView 工具，在Linux上可以使用lsusb -v命令查看设备的完整描述符。

示例输出解析：

Device Descriptor:
  bLength                18
  bDescriptorType         1
  bcdUSB               2.00
  bDeviceClass            0 (Defined at Interface level)
  bDeviceSubClass         0
  bDeviceProtocol         0
  bMaxPacketSize0        64
  idVendor           0x1234
  idProduct          0x5678
  bcdDevice            1.00
  iManufacturer           1 "Example Corp"
  iProduct                2 "USB Mouse"
  iSerial                 0
  bNumConfigurations      1

---

八、总结：描述符的重要性

USB描述符是USB系统的核心元数据，它们：

1. 实现即插即用：主机通过读取描述符自动识别设备类型

2. 提供灵活性：允许一个物理设备支持多种功能

3. 保证兼容性：标准的描述符格式确保不同厂商设备的互操作性

4. 支持扩展：类特定描述符允许定义新的设备类型

记忆口诀

设备描述符：我是谁（身份）
配置描述符：我能怎么工作（模式）
接口描述符：我能做什么（功能）
端点描述符：我怎么交换数据（通道）

理解描述符的结构和含义，是理解USB设备工作原理的关键。无论是开发USB设备固件，还是编写USB主机驱动程序，都必须熟练掌握描述符的相关知识。
