cv.drawChessboardCorners 是 OpenCV 中用于可视化棋盘格角点检测

cv.drawChessboardCorners 是 OpenCV 中用于可视化棋盘格角点检测结果的核心函数，常配合 cv.findChessboardCorners 使用，主要用于相机标定、立体视觉等场景的结果验证。

函数基本信息

函数原型（Python 版）

cv.drawChessboardCorners(image, patternSize, corners, patternWasFound) → image

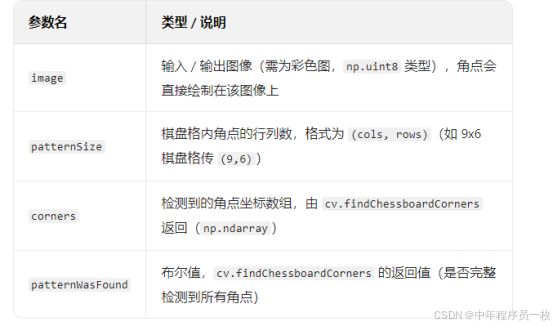

参数说明

返回值

绘制了角点的图像（与输入 image 是同一对象，原地修改）。

核心功能

完整检测到角点：绘制所有角点，并连接成棋盘格网格（彩色线条）；

未完整检测到角点：仅绘制检测到的零散角点（无网格）；

角点以红色小圆点标记，网格以彩色线条连接（便于直观验证检测效果）。

使用步骤（完整示例）

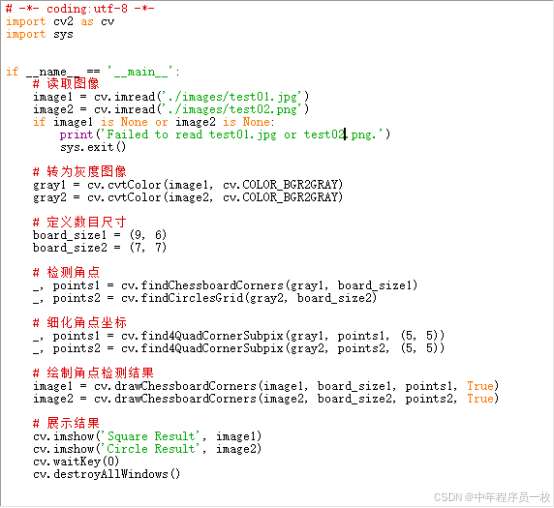

完整代码（棋盘格角点检测 + 可视化）

bash 复制代码

# -*- coding:utf-8 -*-
import cv2 as cv
import sys


if __name__ == '__main__':
    # 读取图像
    image1 = cv.imread('./images/test01.jpg')
    image2 = cv.imread('./images/test02.png')
    if image1 is None or image2 is None:
        print('Failed to read test01.jpg or test02.png.')
        sys.exit()

    # 转为灰度图像
    gray1 = cv.cvtColor(image1, cv.COLOR_BGR2GRAY)
    gray2 = cv.cvtColor(image2, cv.COLOR_BGR2GRAY)

    # 定义数目尺寸
    board_size1 = (9, 6)
    board_size2 = (7, 7)

    # 检测角点
    _, points1 = cv.findChessboardCorners(gray1, board_size1)
    _, points2 = cv.findCirclesGrid(gray2, board_size2)

    # 细化角点坐标
    _, points1 = cv.find4QuadCornerSubpix(gray1, points1, (5, 5))
    _, points2 = cv.find4QuadCornerSubpix(gray2, points2, (5, 5))

    # 绘制角点检测结果
    image1 = cv.drawChessboardCorners(image1, board_size1, points1, True)
    image2 = cv.drawChessboardCorners(image2, board_size2, points2, True)

    # 展示结果
    cv.imshow('Square Result', image1)
    cv.imshow('Circle Result', image2)
    cv.waitKey(0)
    cv.destroyAllWindows()

关键说明

棋盘格准备：需使用黑白相间的棋盘格（如 9x6 内角点对应 10x7 个方格）；

亚像素细化：cv.cornerSubPix 是可选步骤，但能大幅提升角点坐标精度（对相机标定至关重要）；

检测失败处理：若 ret=False，说明未完整检测到所有角点，需检查图像（如光照、棋盘格完整性）。

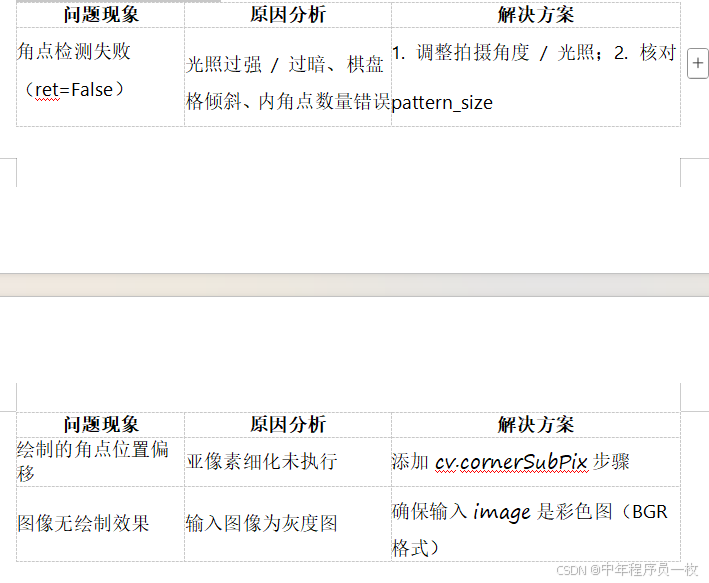

常见问题与解决方案

扩展应用

cv.drawChessboardCorners 常与相机标定流程结合：

检测多张棋盘格图像的角点；

用 cv.calibrateCamera 计算内参 / 外参；

用 cv.undistort 校正图像畸变；

绘制角点验证标定结果的准确性。

如果需要相机标定的完整代码示例，可以补充说明，我会进一步完善。
