一、将关键信息写入MCU固定字段

RISC-V架构

比如程序版本信息等需要在烧录时就写入MCUflash的固定字段

首先将关键字进行声明

复制代码

// 使用结构体定义
#pragma pack(push, 1)//1字节对齐
typedef struct {
    uint32_t magic;
    uint32_t version;
    uint32_t size;
    uint32_t crc;
} FirmwareHeader_t;
#pragma pack(pop)




//先用关键字进行声明
__attribute__((section(".firmware_header")))  FirmwareHeader_t firmware_header = {
    .magic = 0x464F5441,  // "FOTA"
    .version = 1,
    .size = 0,  // 编译后用脚本填充
    .crc = 0    // 编译后用脚本填充
};

修改链接文件

在link.ld文件中加入关键字字段内容

复制代码

	/* 在Flash起始位置强制放置头部 */
	.firmware_header :
	{
		KEEP(*(.firmware_header))
	} >FLASH

编译查看MAP文件

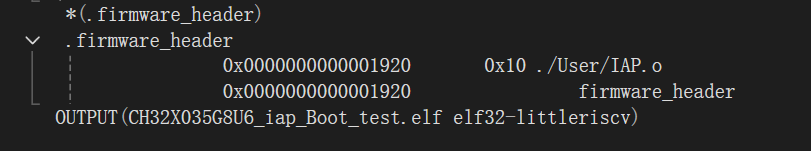

在map文件中找到我们标记的关键字字段，发现数字存储在0x0000000000001920地址，我们进行打印，注意修改代码后这个地址会变，写好编译代码后在进行修改打印地址即可。

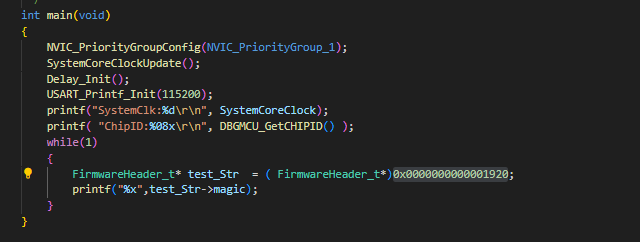

我们将地址内容打印出来看是否正确

打印结果正确那我们如何写入固定的地址呢？

写入固定地址

修改链接文件

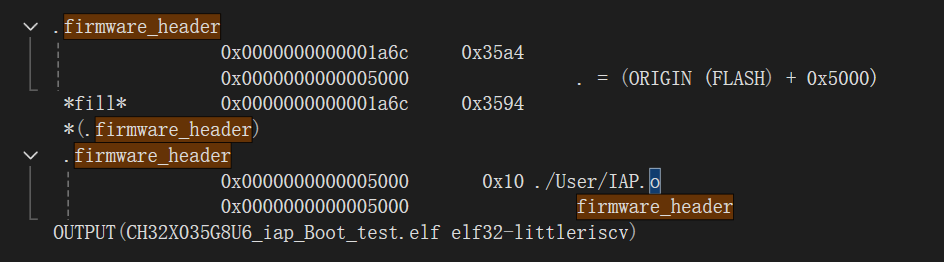

一、地址计算与空间分配

第1-2行：原始地址与空间预留

复制
复制代码
.firmware_header
                0x0000000000001a6c     0x35a4
当前链接器位置 ：0x1A6C (编译后代码结束地址)

预留空间大小 ：0x35A4 = 13,732字节

此时链接器计算：如果从0x1A6C继续放置，头部会紧挨着代码。

第3行：强制地址跳转
0x0000000000005000 . = (ORIGIN (FLASH) + 0x5000)

关键操作 ：链接器强制将当前地址指针跳转到0x5000

表达式含义 ：FLASH起始地址(0x0000) + 0x5000 = 0x5000

目的：将.firmware_header段固定在Flash的 20KB偏移处

第4行：填充空洞
*fill* 0x0000000000001a6c 0x3594

填充起始 ：0x1A6C

填充大小 ：0x3594 = 13,716字节

填充内容 ：全0xFF或0x00（取决于Flash擦除状态）

作用：填补0x1A6C到0x5000之间的空隙

可视化：

复制
复制代码
Flash布局：
[代码] 0x00000-0x01A6C (6.7KB)
[填充] 0x01A6C-0x05000 (13.7KB) ← 浪费的空间
[头部] 0x05000-0x05010 (16B)
第5-7行：实际放置头部

复制
复制代码
 *(.firmware_header)
 .firmware_header
                0x0000000000005000       0x10 ./User/IAP.o
                0x0000000000005000                firmware_header
最终地址 ：0x5000 (20KB处)

实际大小 ：0x10 = 16字节

来源文件 ：./User/IAP.o

符号名称 ：firmware_header

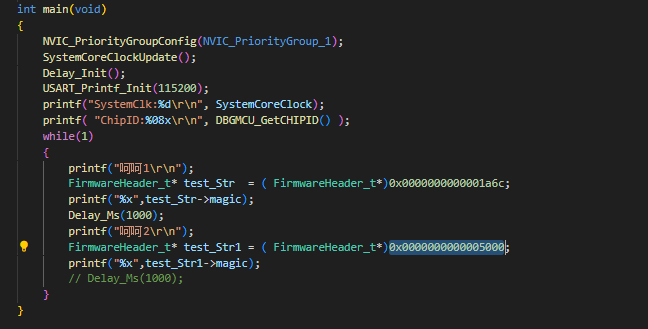

根据解释来讲原本在0x1a6c地址存放数据，在存放前进行了强行地址跳转到了0x5000,再将0x1a6c到0x5000数据进行了填充填充数据为0，因为从0x1a6c打印出来的数据为0。在将数据存放到0x5000处。
