一、用例图的本质定义
核心理念
用例图 = 从"系统外部"看系统能做什么
记住关键词：
- ✅ 外部：站在系统外看
- ✅ 能做什么：功能视角
- ❌ 不关心怎么做：不涉及实现
重要原则：用例图不画流程、不画状态、不画代码
用例图的本质作用
- 需求澄清：与客户/产品经理对齐功能边界
- 系统范围界定：明确哪些在系统内，哪些在系统外
- 功能清单：系统提供的所有对外服务
- 测试依据：每个用例都对应一组测试场景
二、用例图在整个 UML 体系中的位置
需求分析 → 用例图 → 行为图（活动图/状态图/时序图）→ 类图 → 代码实现
↑ ↓
└──────────────────── 需求追溯 ──────────────────────────────┘用例图是所有 UML 图的起点，它回答：
- 系统要做什么？（What）
- 谁会使用系统？（Who）
- 系统边界在哪？（Boundary）
其他图回答：
- 活动图：流程怎么走？（How - Process）
- 状态图：状态如何变化？（How - State）
- 时序图：模块如何协作？（How - Interaction）
- 类图：结构如何设计？（Structure）
三、用例图的 3 个核心元素（必须掌握）
1️⃣ 参与者（Actor）
定义：与系统交互的外部角色 ，是系统功能的发起者或接收者。
Actor 可以是什么？
| 类型 | 示例 | 说明 |
|---|---|---|
| 人 | 用户、管理员、操作员 | 最常见的 Actor |
| 设备 | 传感器、上位机、硬件控制器 | 嵌入式系统中常见 |
| 外部系统 | 数据库、云服务、第三方 API | 系统集成场景 |
| 时间 | 定时器、调度器 | 触发定时任务 |
📌 关键判断标准
✅ 正确的 Actor ❌ 错误的 Actor
------------------------------------------------------
- 用户 - UART 模块（系统内部）
- 传感器 - DMA 控制器（系统内部）
- 上位机软件 - FreeRTOS 任务（系统内部）
- 云端服务器 - 数据处理函数（系统内部）判断口诀：
Actor 一定在系统边界外部，不能是系统的组成部分。
2️⃣ 用例（Use Case）
定义
系统对 Actor 提供的一个完整的、有价值的功能。
📌 判断标准（非常重要）
一个合格的用例必须满足：
-
Actor 能主动发起吗？
- ✅ "用户登录系统"
- ❌ "验证密码"（这是登录的一部分，不是独立用例）
-
功能是否对 Actor 有意义？
- ✅ "查询温度数据"
- ❌ "读取 ADC 寄存器"（这是实现细节）
-
是否是完整的交互？
- ✅ "上传文件"（完整流程）
- ❌ "打开文件对话框"（只是步骤）
用例命名规范
✅ 好的命名（动宾结构） ❌ 不好的命名
------------------------------------------------------
- 查询设备状态 - 状态查询功能
- 配置通信参数 - 参数配置
- 导出数据报表 - 导出
- 接收传感器数据 - 数据接收处理模块命名原则：
- 动词开头，体现动作
- 清晰表达用户意图
- 避免技术术语
3️⃣ 系统边界（System Boundary）
定义
明确"系统管到哪儿为止"，划分系统的职责范围。
为什么系统边界很重要？
没有边界的问题：
- 责任不清：出了问题不知道归谁
- 接口混乱：不知道哪些功能需要提供
- 测试困难：不知道测什么📌 实际例子
嵌入式数据采集系统
┌─────────────────────────────────────────────┐
│ 数据采集系统（系统边界） │
│ │
│ [启动采集] [停止采集] [查询数据] │
│ [配置参数] [导出数据] │
│ │
└─────────────────────────────────────────────┘
↑ ↑ ↑
用户 传感器 上位机
边界内：系统负责的功能

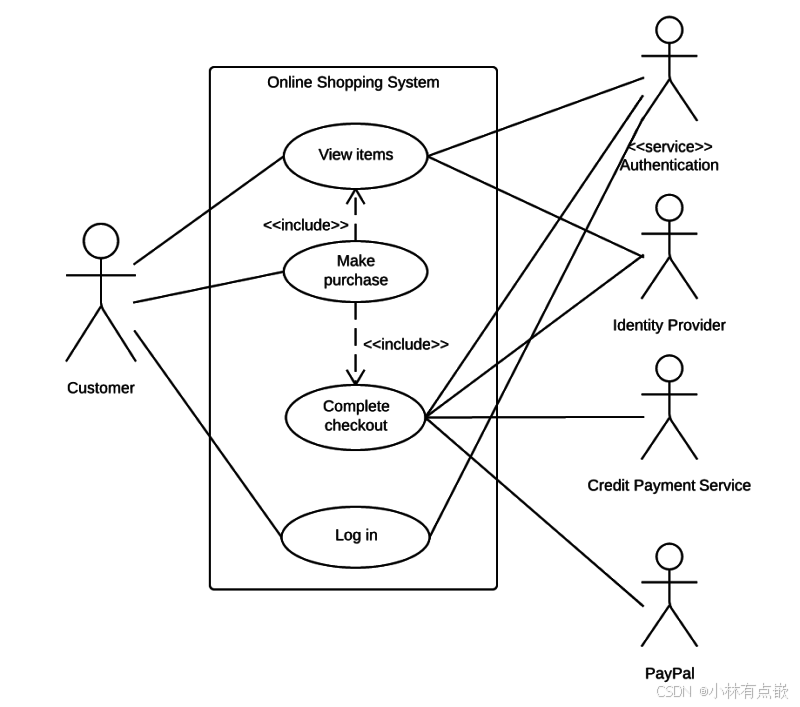

边界外：外部实体（Actor）四、用例图的标准图形元素
基本元素表
| 元素 | 图形表示 | 含义 | 画法说明 |
|---|---|---|---|
| Actor | 小人图标 | 外部角色 | 位于系统边界外 |
| Use Case | 椭圆 | 功能 | 位于系统边界内 |
| System Boundary | 矩形框 | 系统范围 | 包含所有用例 |
| Association | 实线 | 使用关系 | 连接 Actor 和 Use Case |
| Include | 虚线箭头 <<include>> |
包含关系 | 从基用例指向被包含用例 |
| Extend | 虚线箭头 <<extend>> |
扩展关系 | 从扩展用例指向基用例 |
| Generalization | 空心三角箭头 | 泛化关系 | Actor 或 Use Case 的继承 |
五、高级关系：Include 和 Extend
1️⃣ <<include>> ------ 必须发生
定义
一个用例一定会包含另一个用例，被包含的用例是基用例的必要组成部分。
使用场景
- 提取公共功能
- 避免重复
- 必选子功能
示例
┌──────────────┐
│ 用户登录 │
└──────┬───────┘
│
<<include>>
↓
┌──────────────┐
│ 验证权限 │
└──────────────┘
解释：登录时必须验证权限，没有例外实际案例：
[发送数据包]
│
├──<<include>>──→ [数据校验]
├──<<include>>──→ [添加协议头]
└──<<include>>──→ [发送到串口]
每次发送数据都必须执行这三个步骤2️⃣ <<extend>> ------ 条件发生
定义
在特定条件下才发生的扩展功能，基用例可以独立完成，扩展用例是可选的。
使用场景
- 可选功能
- 异常处理
- 特殊情况
示例
┌──────────────┐
┌─────│ 查询数据 │
│ └──────────────┘
│ ↑
<<extend>> (条件：查询结果为空)
│
└──→ ┌──────────────┐
│ 显示无数据 │
└──────────────┘
解释：只有在查询结果为空时，才会触发"显示无数据"实际案例：
[购买商品]
↑
│ <<extend>> (条件：使用优惠券)
│
[使用优惠券]
购买商品可以独立完成，使用优惠券是可选的📌 Include vs Extend 对比
| 特性 | Include | Extend |
|---|---|---|
| 发生时机 | 必然发生 | 条件发生 |
| 箭头方向 | 基用例 → 被包含用例 | 扩展用例 → 基用例 |
| 独立性 | 被包含用例不能单独存在 | 扩展用例可以单独存在 |
| 典型场景 | 公共功能提取 | 可选功能、异常处理 |
记忆口诀：
- Include ：我包含你，你是我的一部分
- Extend ：我扩展你，我是可选的附加功能
六、用例图最常见的 5 个错误（避坑指南）
❌ 错误 1：把内部模块当 Actor
❌ 错误示例：
┌─────────────┐
│ UART │ ← 这是系统内部模块，不是 Actor
└─────────────┘
↓
[发送数据]
✅ 正确做法：
┌─────────────┐
│ 上位机软件 │ ← 这才是外部实体
└─────────────┘
↓
[发送数据]判断方法：问自己"这是系统的一部分吗？"
❌ 错误 2：把函数名直接当用例
❌ 错误示例：
- HAL_UART_Receive_IT() ← 这是函数名
- GPIO_WritePin() ← 这是实现细节
- memcpy() ← 这是底层操作
✅ 正确做法：
- 接收传感器数据 ← 从用户视角描述功能
- 控制设备开关
- 备份数据原则：用例描述"做什么"，不是"怎么做"。
❌ 错误 3：用例粒度太细
❌ 粒度太细：
- 发送一个字节
- 读取寄存器
- 切换 LED 状态
✅ 合适粒度：
- 通过串口发送数据包
- 读取设备配置
- 指示系统运行状态判断标准：
- 用例对 Actor 是否有独立价值？
- 用户会单独发起这个操作吗？
❌ 错误 4：不画系统边界
❌ 没有边界：
职责不清，不知道哪些是系统功能
✅ 画出边界：
┌───────────────────────────┐
│ 智能温控系统 │ ← 明确系统范围
│ [监测温度] [调节温度] │
└───────────────────────────┘重要性：
- 明确系统职责
- 便于需求评审
- 清晰的测试范围
❌ 错误 5：用例图里出现流程箭头
❌ 错误示例（像流程图）：
[登录] ──→ [验证] ──→ [进入系统]
↓
[失败] ──→ [提示错误]
✅ 正确示例（用例图）：
┌──────────────────────┐
│ [用户登录] │
│ [查看个人信息] │
│ [修改密码] │
└──────────────────────┘记住：
- 用例图只表达"有哪些功能"
- 不表达"先做什么后做什么"
- 流程用活动图或时序图
七、完整示例：嵌入式数据采集系统
场景描述
一个通过串口与传感器通信的嵌入式数据采集系统。
用例图
用户
│
┌────────────┼────────────┐
│ │ │
↓ ↓ ↓
┌─────────┐ ┌─────────┐ ┌─────────┐
│启动采集 │ │停止采集 │ │查询数据 │
└─────────┘ └─────────┘ └────┬────┘
│
<<include>>
↓
┌─────────────────────────────────────────────┐
│ 数据采集系统 │
│ │
│ ┌──────────┐ ┌──────────┐ │
│ │ 配置参数 │ │ 导出数据 │ │
│ └──────────┘ └──────────┘ │
│ ↑ │
│ │ │
│ <<extend>> │
│ (参数异常) │
│ │ │
│ ┌──────────┐ │
│ │报警提示 │ │
│ └──────────┘ │
│ │
└─────────────────────────────────────────────┘
↑ ↑
传感器 上位机用例清单
| 用例名称 | Actor | 描述 |
|---|---|---|
| 启动采集 | 用户 | 开始从传感器采集数据 |
| 停止采集 | 用户 | 停止数据采集 |
| 查询数据 | 用户、上位机 | 查看已采集的数据 |
| 配置参数 | 用户 | 设置采样频率、阈值等 |
| 导出数据 | 用户 | 将数据导出为文件 |
| 报警提示 | 系统 | 参数异常时自动报警 |
| 上报数据 | 传感器 | 传感器主动推送数据 |
八、用例图的工程化实践建议
1. 什么时候画用例图？
✅ 适合画用例图的场景：
- 项目启动，需求分析阶段
- 与客户/产品经理评审需求
- 系统功能清单不明确时
- 多方协作，需要统一认知
❌ 不适合画用例图的场景：
- 单纯的算法实现
- 内部模块设计（用类图）
- 详细流程设计（用活动图）2. 用例图的详细程度
原则：不用追求完整，但一定要准确
初期（需求讨论）：
- 粗粒度用例
- 关注主要功能
- 5-10 个核心用例
中期（设计评审）：
- 细化重点用例
- 补充 include/extend
- 15-20 个用例
后期（测试依据）：
- 每个用例对应测试用例
- 补充异常场景3. 用例描述模板
除了用例图，每个用例还应有文字描述：
markdown
### 用例：查询设备数据
**ID**：UC-001
**Actor**：用户、上位机
**前置条件**：设备已连接，采集已启动
**主流程**：
1. Actor 发起查询请求
2. 系统验证权限
3. 系统返回最新数据
4. 系统记录查询日志
**后置条件**：数据已返回，日志已记录
**异常流程**：
- E1：权限不足 → 返回错误码
- E2：数据不存在 → 提示无数据4. 与其他图的配合
用例图（What）
↓
活动图（How - 流程）
↓
时序图（How - 交互）
↓
类图（Structure）
↓
代码（Implementation）参考资源
- UML 2.5 官方规范
- 《UML 精粹》- Martin Fowler
- 《面向对象分析与设计》- Grady Booch
- 《敏捷软件开发》- Robert C. Martin
记住 ：用例图是需求和设计的桥梁，画好用例图是软件工程的基本功！
