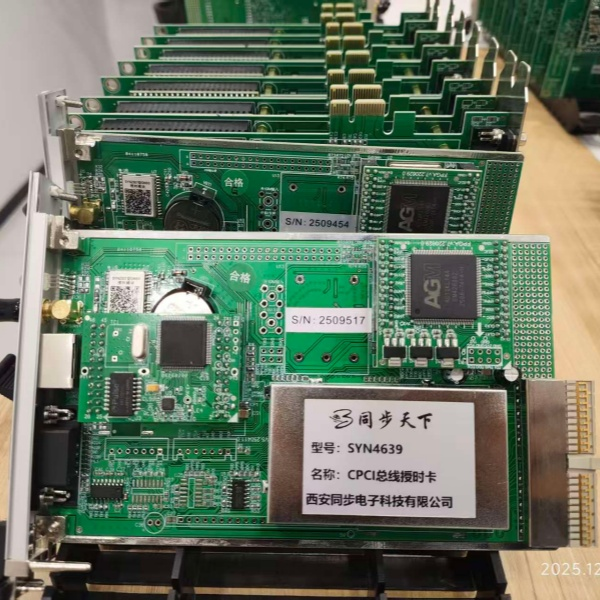

SYN4639型CPCI总线授时卡是基于PCI工业总线标准的高精度时间同步板卡，核心价值是为CPCI机箱内的功能模块及外接设备提供统一、高可靠的时间基准，具备抗电磁干扰、支持热插拔、长时稳定运行的特性，广泛适配工业控制、军工测控等严苛场景。
核心工作原理
SYN4639型CPCI总线授时卡的工作流程可分为基准接入-时钟驯服-时间分发-总线交互四个核心环节，具体如下：
外部基准接入与解码板卡通过专用接口接收多路时间基准信号，常见输入类型包括：
信号经隔离、滤波、解码电路处理后，提取出精准的UTC时间和秒脉冲触发信号。
卫星基准：GPS/北斗/GNSS的1PPS（秒脉冲）+TOD（时间信息）。
有线基准：IRIG-B（DC/AC）码、10MHz高稳频率信号、PTP（IEEE1588）以太网授时信号。
冗余设计：支持多基准源优先级配置，某一路基准失效时自动切换至备用源，提升可靠性。
本地时钟驯服与守时板载核心器件为FPGA/ARM控制单元+高稳定钟源，工作机制分为两种模式：
锁定模式：通过闭环控制算法，用外部基准信号校准本地钟源的频率和相位，使本地时间与基准时间严格同步，同步精度可达微秒级甚至纳秒级。
守时模式：当外部基准全部失锁时，自动切换至守时状态，依靠SYN4639型CPCI总线授时卡本地钟源的高稳定性维持时间精度。其中TCXO适合短时守时（漂移μs级/小时），OCXO适合长时守时（漂移ns级/小时）。
时间分发与同步输出板卡通过两种方式向外提供同步时间：
硬件脉冲输出：输出1PPS、10MHz、IRIG-B码等信号，通过BNC接口直接驱动外设，实现设备间的硬件级同步。
总线时间广播：通过CPCI总线向机箱内的其他功能模块（如数据采集卡、控制卡）发送统一时标，支持DMA传输或寄存器读写，确保整机系统时间一致。
SYN4639型CPCI总线授时卡交互与主机联动板卡通过CPCI桥接芯片与主机建立通信，核心交互方式包括：
中断触发：以1PPS上升沿为触发信号，向主机发送中断请求，主机响应后读取板载时间寄存器，完成系统时钟校准。
时间戳采集：对机箱内模块的事件信号进行硬件时间戳标记，精度可达纳秒级，满足事件顺序记录需求。
软件配置：主机通过驱动程序和API接口，配置基准源优先级、守时策略、输出信号参数，并实时监控板卡工作状态。
典型应用场景
SYN4639型CPCI总线授时卡的应用核心是需要高可靠、高精度时间同步的工业/军工整机系统，具体场景如下：
工业测试与测量
应用对象：汽车台架测试系统、航空发动机性能测试平台、多通道数据采集机箱。
核心需求：多采集通道的时间对齐，对瞬态信号进行精准时间戳标记，提升测试数据的有效性。
适配优势：硬件时间戳避免软件延迟误差，SYN4639型CPCI总线授时卡模块化设计便于系统扩展。
电力系统自动化
应用对象：变电站的SCADA系统、故障录波器、继电保护装置、RTU远程终端。
核心需求：用IRIG-B码或1PPS统一时标，确保故障事件的时间戳一致性，为电网故障分析、事故追溯提供精准依据。
适配优势：SYN4639型CPCI总线授时卡的抗电磁干扰能力，可耐受变电站的强电磁环境，支持热插拔便于设备维护。
通信基站与数据中心
应用对象：5G基站的基带处理单元、核心网同步设备、金融交易数据记录系统。
核心需求：基于PTP或10MHz信号的时间同步，确保通信帧同步、交易日志的时间一致性。
适配优势：高可靠设计降低系统故障率，支持多基准冗余提升同步稳定性。
军工与航天测控
应用对象：雷达信号处理系统、导弹测控平台、卫星地面站接收设备。
核心需求：多模块纳秒级时间同步，SYN4639型CPCI总线授时卡支持GNSS+IRIG-B冗余基准，失锁后长时高精度守时，满足作战任务的连续性要求。
适配优势：工业级设计满足高低温、振动等严苛环境，热插拔特性支持战时快速维修。
轨道交通信号控制
应用对象：列车调度系统、车载CPCI工控机、轨道信号采集模块。
核心需求：地面基站与车载设备的微秒级时间同步，确保列车间隔控制、信号联锁逻辑的准确性。
